Фрезерно-гравировальный станок ЧПУ Minimo 1318G

Фрезерно-гравировальный станок ЧПУ Minimo 1318G подходит для механической обработки различных материалов, в том числе и для камнеобработки. Метод гравировки - сквозной или поверхностный. Станок в режиме реального времени работает по всем 3 осям и может выполнять работу по 2D- и 3D-фрезерованию.

СФЕРА ПРИМЕНЕНИЯ СТАНКА

• Наружная реклама: изготовление выставочных стендов, световых коробов, объемных букв, рельефных изображений, указателей, табличек, логотипов, гербов, номерков и т. п.
• Формовочное производство: пресс-формы, термовакуумная формовка, штампы и т. д.
• Мебельное производство: изготовление мебели, элементов декора и т. п.
• Полиграфия: штампы для тиснения и конгрева.
• Деревообрабатывающее производство: 2D, 3D, сборные резные конструкции, элементы декора, резьба по дереву, раскрой ДСП и МДФ.
• Художественная резьба.
• Обувная промышленность: изготовление форм для литья, шаблонов, лекал.
• Тароупаковочное производство: модели, формы для производства пластиковой тары, клише для тиснения, оснастка.
• Камнеобработка: нанесение художественного рисунка, барельефы.
• Электроника: изготовление печатных плат.

Обрабатываемые материалы

Фанера

Дерево

МДФ и ДСП

ПЭТ, Полистирол

Двухслойные пластики, Rowmark

Монолитный поликарбонат

Камень, Гранит, Мрамор

Керамика

АБС

Паронит

Гипс

ПВХ

Алюминий

Стеклопластик

Эпоксидная смола

Сотовый поликарбонат

Медь

ИСПОЛНЕНИЕ СТАНКА

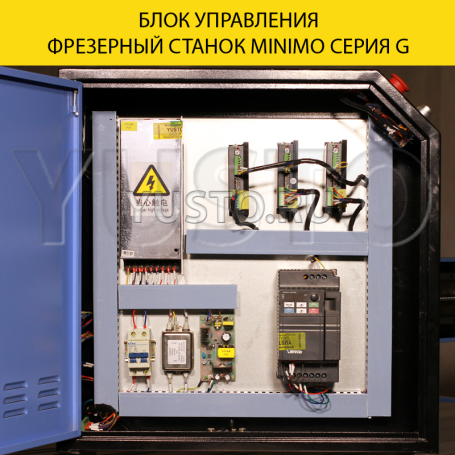

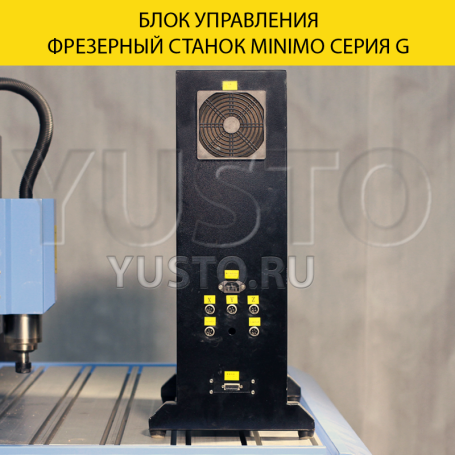

Фрезерно-гравировальный станок ЧПУ Minimo 1318G имеет Напольный тип исполнения. Блок управления выполнен в отдельно стоящем блоке, что делает его более защищенным от пыли и грязи, а так же облегчает его сервисное обслуживание и ремонт.

Станина фрезерного станка Сварная толстостенная из стального профиля прямоугольного сечения оснащена рамой из профилированной трубы. Рабочая поверхность стола покрыта алюминиевым профилем. В алюминиевом профиле рабочего стола предусмотрены T-образные пазы для закрепления заготовки струбцинами.

Портал фрезера выполнен из стального толстостенного швеллера.

МЕХАНИЧЕСКАЯ ЧАСТЬ

Механическая часть фрезерного станка с ЧПУ состоит из шаговых двигателей (осям XZ-57BYG, ось Y-86BYG), шарико-винтовой пары и линейных профильные направляющих сечением 20 мм производства PMI (Тайвань).

Шарико-винтовая пара (ØXY-25, ØZ-20 мм), установленная во фрезерном станке, шлифованная, что исключает люфты и неточность при работе фрезерного станка. Шарико-винтовая пара обеспечивает скорость работы станка до 4000 мм/мин. Скорость перемещения составляет 8000 мм/мин.

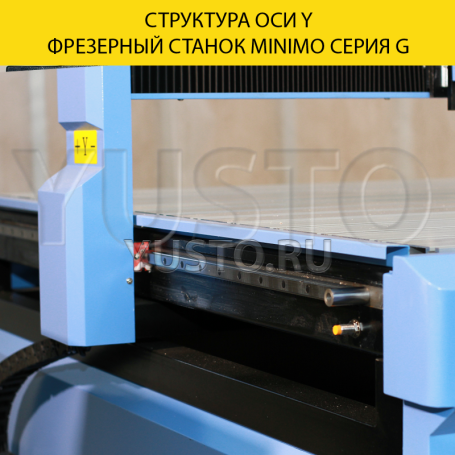

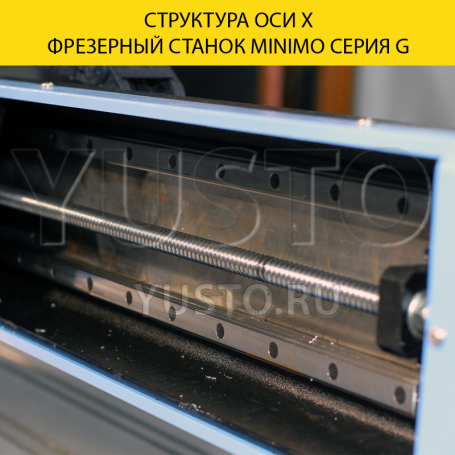

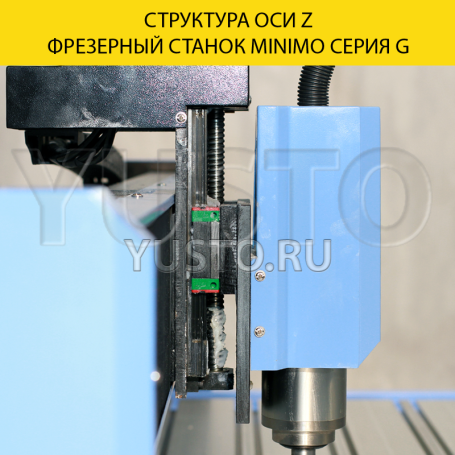

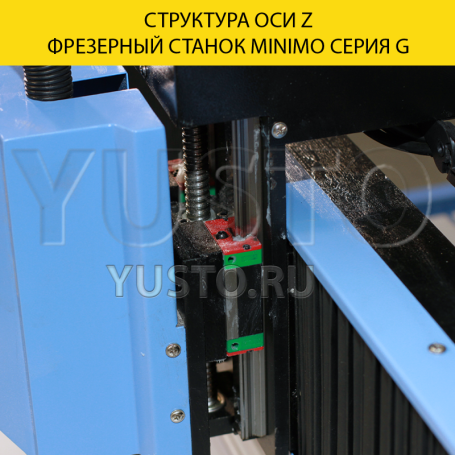

Структура осей: две профильные линейные направляющие по сторонам, по средине ШВП (классическая компоновка).

Примеры изделий

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ

Фрезерно-гравировальный станок ЧПУ Minimo 1318G работает от электросети 220 Вольт 16А.

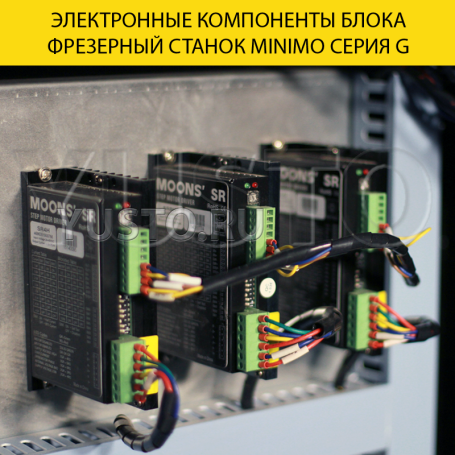

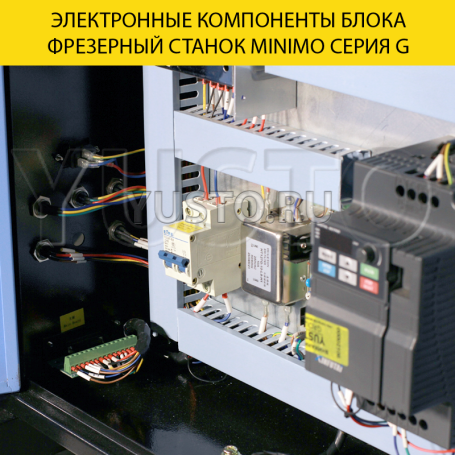

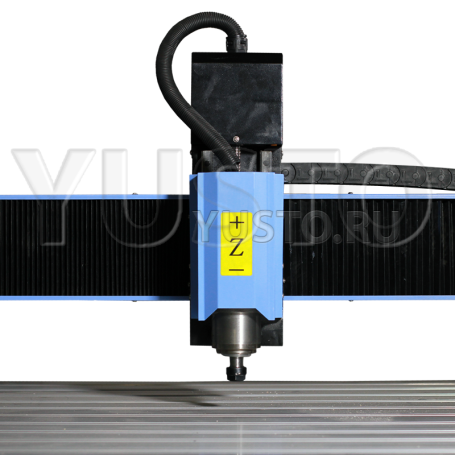

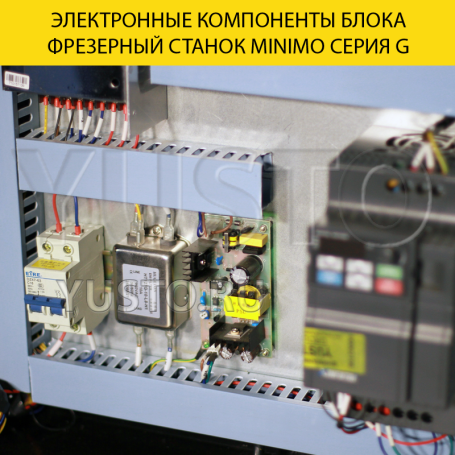

Электрическая схема фрезерного станка с ЧПУ в стандартной комплектации состоит из блоков питания (S-400-40 (400 ватт, 40 вольт)) и блоков управления шаговыми двигателем MOON'S RS8H, инвертора Xinfutai, а также шпинделя 2.2 кВт ER16.

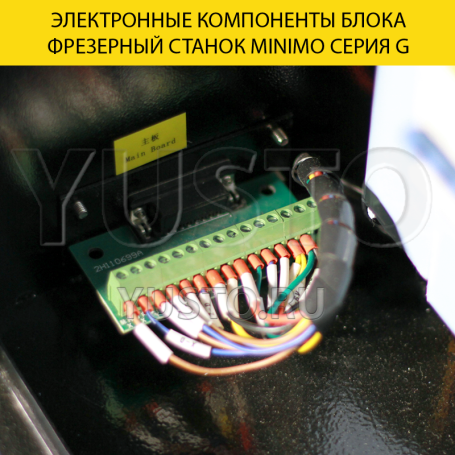

В стандартной поставке в комплект фрезерного станка входит контроллер NCStudio (опционально DSP RichAuto A11), который вставляется в PCI слот персонального компьютера. Через эту плату происходит передача сигналов фрезерному станку.

По осям XYZ фрезерного станка установлены концевые бесконтактные датчики. По оси Y установлены «отбойники» для дополнительной безопасности.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

В комплекте с фрезерным станком поставляется следующее программное обеспечение:

NCstudio- передача созданных файлов на фрезерный станок, а также для управления его настройками и параметрами.
