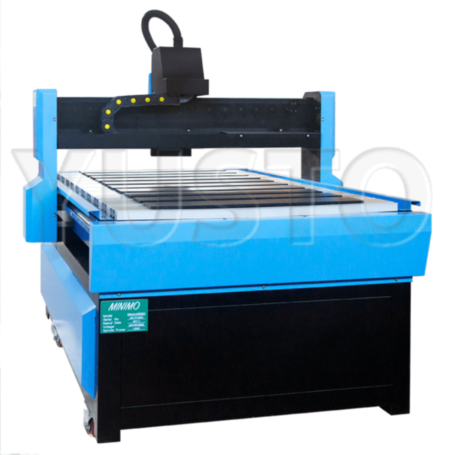

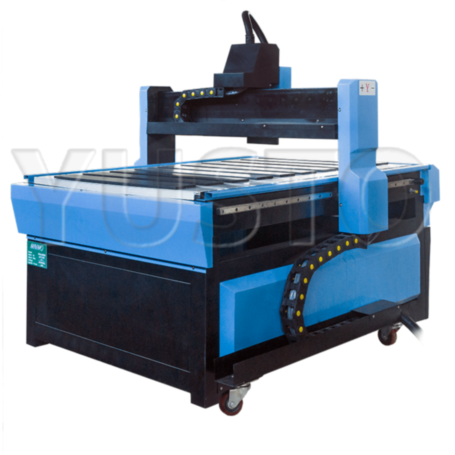

Фрезерный станок ЧПУ MINIMO 0609G

Фрезерный станок ЧПУ MINIMO 0609G

Размер рабочего стола900х600 мм
Мощность шпинделя1.5 кВт
Количество шпинделей1 шт
Координаты управления3
Система управленияNсStudio 5.5.60, RichAuto A11 (доп. опция)
Высота портала по оси Z100 мм
Электропитание220 Вольт
Гарантия12 мес
ПроизводительMinimo
Смотреть все характеристики
От 239 000
Быстрый заказ
Фрезерный станок ЧПУ MINIMO 0609G теперь в вашей корзине покупок

Быстрая доставка

  • Доставка по всей России
  • Отправка заказов в кратчайшие сроки

Оплата

  • Наличные при получении
  • Банковская карта
  • Безналичный платеж

Фрезерный станок ЧПУ MINIMO 0609G подходит для механической обработки различных материалов, в том числе и для камнеобработки. Метод гравировки - сквозной или поверхностный. Станок в режиме реального времени работает по всем 3 осям и может выполнять работу по 2D- и 3D-фрезерованию.

СФЕРА ПРИМЕНЕНИЯ СТАНКА

  • Наружная реклама: изготовление выставочных стендов, световых коробов, объемных букв, рельефных изображений, указателей, табличек, логотипов, гербов, номерков и т. п.
  • Формовочное производство: пресс-формы, термовакуумная формовка, штампы и т. д.
  • Мебельное производство: изготовление мебели, элементов декора и т. п.
  • Полиграфия: штампы для тиснения и конгрева.
  • Деревообрабатывающее производство: 2D, 3D, сборные резные конструкции, элементы декора, резьба по дереву, раскрой ДСП и МДФ.
  • Художественная резьба.
  • Обувная промышленность: изготовление форм для литья, шаблонов, лекал.
  • Тароупаковочное производство: модели, формы для производства пластиковой тары, клише для тиснения, оснастка.
  • Камнеобработка: нанесение художественного рисунка, барельефы.
  • Электроника: изготовление печатных плат.

Обрабатываемые материалы

ИСПОЛНЕНИЕ СТАНКА

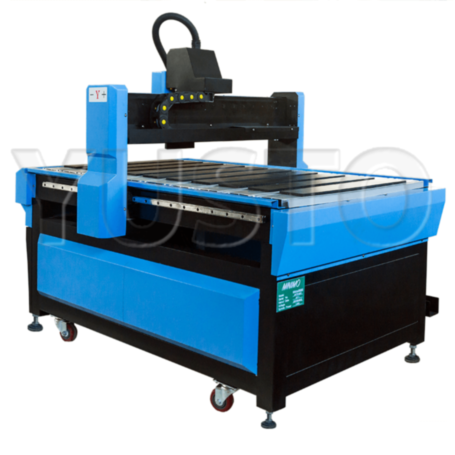

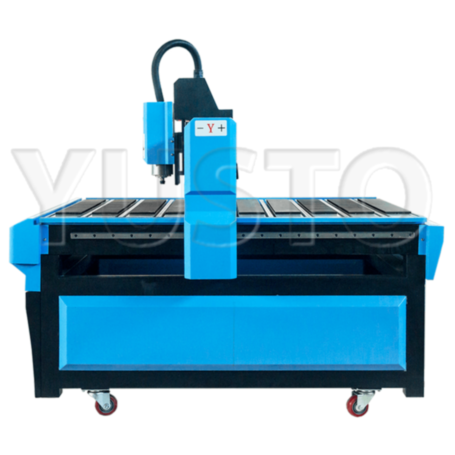

Фрезерный станок ЧПУ MINIMO 0609G имеет Напольный тип исполнения. Блок управления выполнен в отдельно стоящем блоке, что делает его более защищенным от пыли и грязи, а также облегчает его сервисное обслуживание и ремонт.

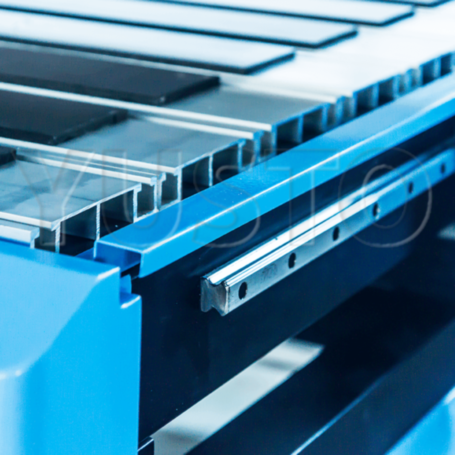

Фрезерный станок оснащен литой станиной и сварной рамой из стальной профилированной трубы. Рабочая поверхность стола покрыта алюминиевым профилем, в котором предусмотрены T-образные пазы для закрепления заготовки струбцинами.

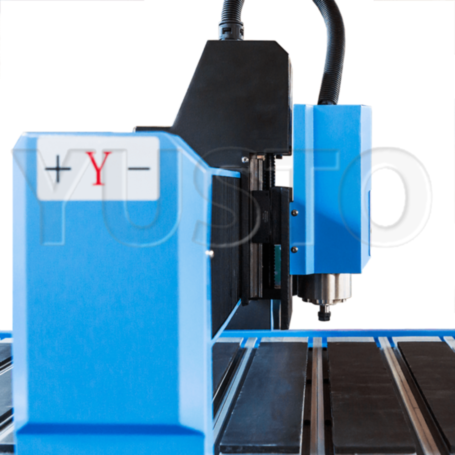

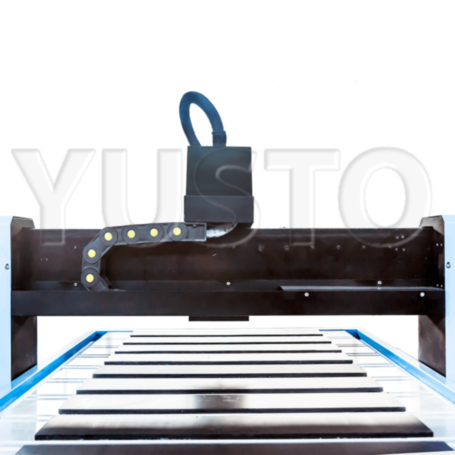

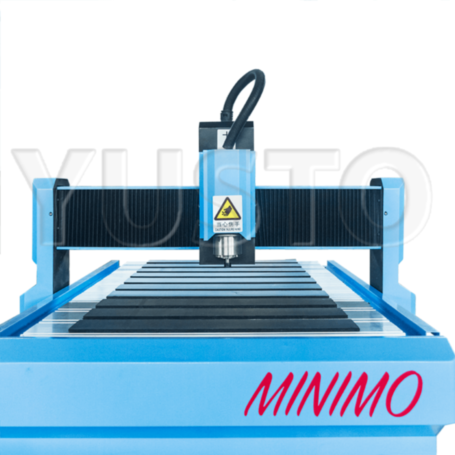

Портал фрезера выполнен из профилированного алюминия.

МЕХАНИЧЕСКАЯ ЧАСТЬ

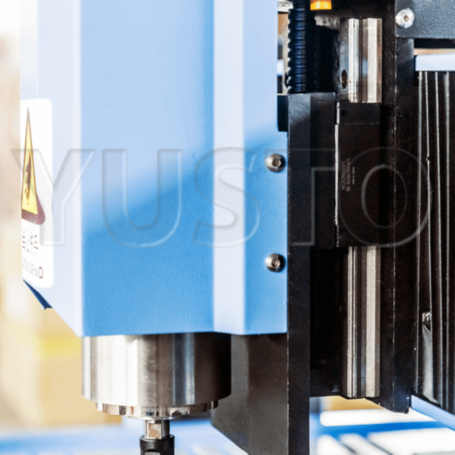

Механическая часть фрезерного станка с ЧПУ состоит из шаговых двигателей (оси X и Z-57BYG, ось Y-86BYG), шарико-винтовой пары и линейных профильные направляющих сечением 20 мм производства PMI (Тайвань).

Шарико-винтовая пара (ØY-25, ØXZ-20 мм), установленная в фрезерном станке, шлифованная, что исключает люфты и неточность при работе фрезерного станка. Шарико-винтовая пара обеспечивает скорость работы станка до 4000 мм/мин. Скорость перемещения составляет 8000 мм/мин.

Структура осей: две профильные линейные направляющие по сторонам, по средине ШВП (классическая компоновка).

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ

Фрезерный станок ЧПУ MINIMO 0609G работает от электросети 220 Вольт 16А.

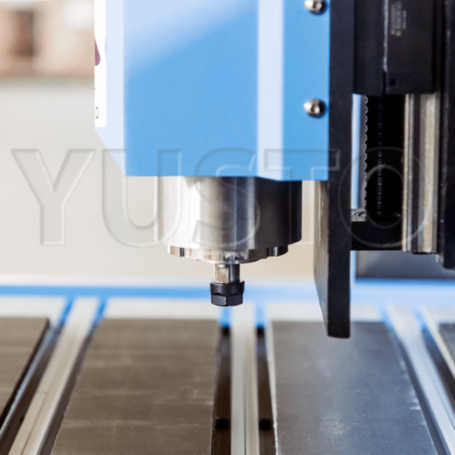

Электрическая схема фрезерного станка с ЧПУ в стандартной комплектации состоит из блоков питания (S-400-40 (400 ватт, 40 вольт)) и блоков управления шаговыми двигателем MOON'S SR4H, инвертора Xinfutai, а так же шпинделя 1.5 кВт ER11 (опционально 2.2 кВт ER-20).

В стандартную комплектацию станка входит контроллер NCStudio (опционально DSP RichAuto A11), который вставляется в PCI-слот персонального компьютера. Через эту плату происходит передача сигналов фрезерному станку.

По осям XYZ на фрезерный станок установлены концевые бесконтактные датчики. По оси Y установлены «отбойники» для дополнительной безопасности.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

В комплекте с фрезерным станком поставляется следующее программное обеспечение:

NCstudio- передача созданных файлов на фрезерный станок, а также для управления его настройками и параметрами.

Сервис ЮСТО поможет в монтаже, запуске и обучении. Собственный склад запасных частей и расходников.
Быстро и качественно смонтируем, настроим, обучим. Работаем в Москве, Санкт-Петербурге, Ярославле, Туле, Краснодаре и оперативно приедем к вам в России и страны ЕАЭС.
Форма обратной связи | Телефон: 8-800-555-29-39 | support@yusto.ru

Размер рабочего стола900х600 мм
Мощность шпинделя1.5 кВт
Количество шпинделей1 шт
Координаты управления3
Обрабатываемые материалыФанера, Дерево, МДФ и ДСП, ПЭТ, Полистирол, Двухслойные пластики, Rowmark, Монолитный поликарбонат, Камень, Гранит, Мрамор, Керамика, АБС, Паронит, Гипс, ПВХ, Оргстекло, Акриловое стекло, Текстолит, Алюминий, Цинк, Латунь, Стеклопластик, Эпоксидная смола, Сотовый поликарбонат, Медь
СмазкаРучная
Системы защитыКнопка экстренной остановки
Мощность опционально устанавливаемых шпинделей2.2 кВт
Структура порталаСтальной толстостенный швеллер
Система управленияNсStudio 5.5.60, RichAuto A11 (доп. опция)
Количество концевых датчиков3 шт
Тип концевых датчиковИндуктивные XYZ
Тип данныхG-Код
Скорость холостого перемещения8000 мм/мин
Рабочая скорость4000 мм/мин
Тип исполненияНапольный
Дискретность0.0254 мм
СтанинаСварная толстостенная из стального профиля прямоугольного сечения
Тип и размер цангиER11
Тип охлаждения шпинделяЖидкостное
Частота вращения шпинделя6000-24000 об/мин
Высота портала по оси Z100 мм
Тип датчика калибровки инструментаРучной
Смена инструментаРучная
Тип двигателяДвухфазный шаговый
Тип рабочего столаАлюминиевый профиль с T-пазами для крепления
Базовая точность (XYZ)0.05 мм
Точность позиционирования0.05 мм
Структура оси XРельсы квадратные PMI - 20 мм, ШВП 20
Структура оси YРельсы квадратные PMI - 20 мм, ШВП 25
Структура оси ZРельсы квадратные PMI - 20, ШВП 20
Интерфейс подключенияCOM (D-SUB DA-15)
Поддерживаемое программное обеспечениеType 3, ArtCam, Rhino, SprutCAM, MasterCAM, PowerMill, SolidCAM, Alphacam, FeatureCAM, др.
Рабочая температура10 — 45 °C
Потребляемая мощность2300 Вт
Операционная система ПКWindows XP/7 (32)
Электропитание220 Вольт
Размер без упаковки1350 × 1020 × 1220 мм
Масса нетто270 кг
Масса брутто320 кг
Гарантия12 мес
Страна производстваКНР
Язык дисплеяРусский, Английский
ПроизводительMinimo
Фрезерный станок1 шт
Блок управления1 шт
Набор фрез1 шт
Компакт диск с программным обеспечением NCStudio1 шт
PCI плата NCStudiо1 шт
Прижим6 шт
Водяная помпа1 шт
Гаечный ключ2 шт
Кабель электрический1 шт
Соединительный кабель NCSTUDIO-ПК RS2321 шт
Паспорт изделия1 шт
Ключи для открытия дверец1 шт
