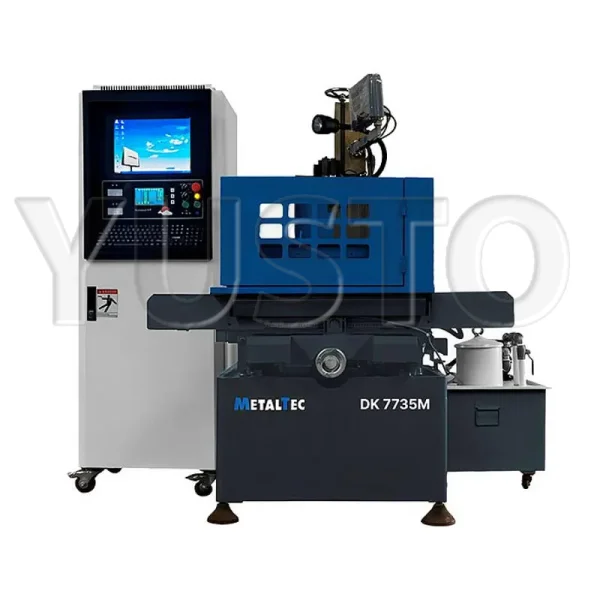

MetalTec DK 7735M Электроэрозионный многопроходной станок

Отличительные особенности

1. Симметричная конструкция верхнего и нижнего суппорта для равномерного натяжения проволоки. В станке реализована возможность менять натяжение проволоки с сохранением одинакового напряжения в каждой точке электрод-инструмента;

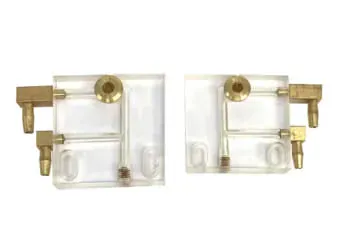

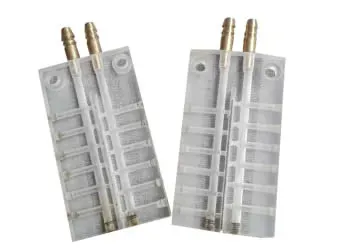

2. Механизм резки под углом;

3. Рабочий стол со стандартными T-пазами для использования стандартных прижимов для обработки детали;

4. Линейные направляющие и ШВП высокого класса точности;

5. Станина выполнениа из чугуна марки «Механит» и прошла термический отпуск;

6. Барабан перемотки проволоки изготовлен из нержавеющей стали и позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения и мягкости разгона торможения.

Узел перемотки проволоки

✓ Обеспечивает возможность многократного использования режущей проволоки;

✓ Узел производит постоянную подачу проволоки в рабочую зону.

Встроенная система CAD/CAM система на основе AUTOCAD

✓ Полностью русифицирована;

✓ Формирует управляющую программу непосредственно на стойке ЧПУ;

✓ Не требует дополнительного программного обеспечения.

Автоматическая централизованная система смазки

✓ Автоматически смазывает основные узлы станка;

✓ Снижает износ и продлевает срок службы станка;

✓ Уменьшает риск поломки и повреждения компонент станка;

✓ Улучшает точность и соответственно качество обработки деталей.

Линейные направляющие

✓ Надежные и неприхотливые;

✓ Повышают точность при обработке заготовки во время перемещения стола;

✓ Обеспечивают устойчивость и надежность движения рабочих элементов электроэрозионного станка.

Насос высокого давления

✓ Необходим при многопроходной обработке для вымывания крошки из зоны резания заготовки и стабильной среды для получения лучшего качества поверхности.

Система DRO

✓ Устройство цифровой индикации сверхточно отслеживает перемещения рабочего стола по осям, что применимо при позиционировании детали;

✓ Благодаря системе DRO оператор может легко и быстро устанавливать необходимые координаты для обработки и следить за глубиной обработки;

✓ Система DRO помогает минимизировать ошибки оператора при установке координат и контроле за процессом обработки, что способствует улучшению качества обработанных деталей.

Автоматизированная ось Z

✓ Электрический привод на подъем по оси Z позволяет поднимать/опускать с кнопки верхнюю консоль при изменении максимальной высоты заготовки.

Автоматическая система натяжения проволоки

✓ Позволяет компенсировать удлинение проволоки во время работы;

✓ Обеспечивает удерживание натяжки в установленных пределах;

✓ Позволяет добиваться хороших показателей точности до 12 мкм.

Стационарная защита

✓ Экран препятствует разбрызгиванию СОЖ;

✓ Защищает узлы станка;

✓ Сохраняет пространство вокруг станка сухим и чистым.

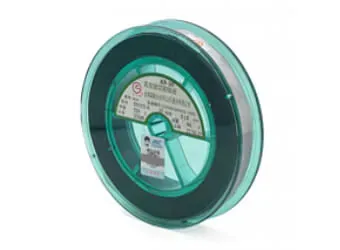

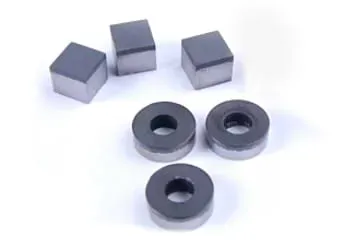

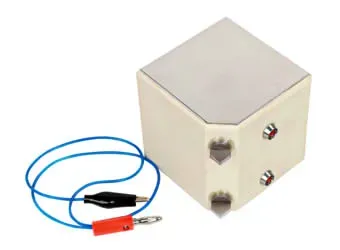

Режущий инструмент

✓ В комплектацию станка входит дополнительная катушка молибденовой проволоки;

✓ Длина проволоки: 2000 метров и толщиной 0,18 мм;

✓ Катушка дает возможность подбора расходных материалов без простоя станка.

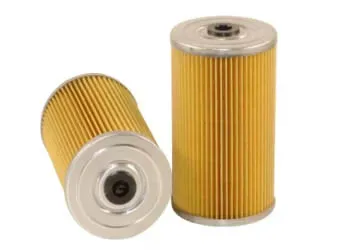

Смазочно-охлаждающая жидкость

✓ Поставляется в комплекте со станком;

✓ Смазочно-охлаждающая жидкость увеличивает срок службы инструмента и позволяет дольше сохранять качество реза получаемых изделий.

Область применения

✓ Благодаря возможности изменять параметры обработки путем передачи управляющих команд от системы ЧПУ на генератор, не прерывая процесс электроэрозионной обработки, на данном станке реализована функция многопроходного реза:

✓ На первом проходе электроэрозионного реза станок производит непосредственный рез с припуском на дальнейшую чистовую обработку (последующие проходы) для получения меньшей шероховатости поверхности. В случае реза детали типа пуансон оставляют перемычку, не завершая рез до конца прохода, чтобы пуансон не выпал.

✓ На втором проходе электроэрозионного реза происходит перемещение траектории контура реза на заданное расстояние, система ЧПУ электроэрозионного станка изменяет режимы обработки на более мягкие и происходит «подчистка» обрабатываемой поверхности после предыдущего прохода.

✓ Таким же образом можно производить ещё ряд проходов электроэрозионного реза, добиваясь лучшей чистоты обработки.
