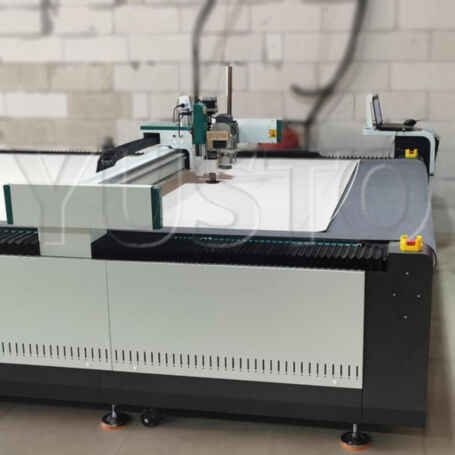

Планшетный режущий плоттер ProCut 1615 для раскроя листовых и рулонных материалов

Планшетный режущий плоттер ProCut 1615 для раскроя листовых и рулонных материалов

Рабочее поле: 1600х1500мм; Устройство выравнивания инструмента. Для раскроя рулонных и листовых материалов, таких как: пленки, полиэтилен, трикотаж, кожа, резина, подкладочные и нетканые материалы, картон, пластик и т.п.
Смотреть все характеристики
3 410 500
  • Самовывоз бесплатно
3 751 600
  • Самовывоз бесплатно
  • Гарантия 12 мес
  • Настройка, запуск, обучение

Планшетный плоттер для резки ProCut 1615 - краткий обзор

Высокоскоростной многофункциональный планшетный раскройщик ProCut разработан для широкоформатного раскроя рулонных и листовых материалов, таких как: пленки, этилен тетрафтороэтилен, полиэтилен, политетрафторэтилен, полиэтиленовый эластомеры, тентовые ткани, углеродное волокно, стекловолокно, ткань, трикотаж, техническая ткань, кожа, кожзам, резина, мех, ковролин, войлок, подкладочные и нетканые материалы, сотовый поликарбонат, картон, пластик, гофрокартон, сотовый картон, вспененные и композитные материалы. Оснастив станок шпинделем, возможно фрезеровать мягкие металлы, акрил, дерево, фанеру, ЛДСП, ДВП, АКП.

Цельнолитая конструкция станины

Цельнолитая конструкция станины


Жесткость и надежность рабочего стола при длительной эксплуатации;

Соблюдение точности позиционирования и перемещения рабочей головы со сменными инструментами;

Высокая износостойкость и амортизация благодаря низкой тепловой чувствительности и устойчивости к разрывам.


Система управления плоттера

Система управления


Русскоязычный интерфейс управления;

Проста в эксплуатации и программировании;

Высокоскоростная и высокоточная обработка;

Используются качественные электронные компоненты и модули производителя Panasonic (Япония);

Собственный штат разработчиков ПО для работы оборудования: оперативная настройка и разработка, режим поддержки 24/7.

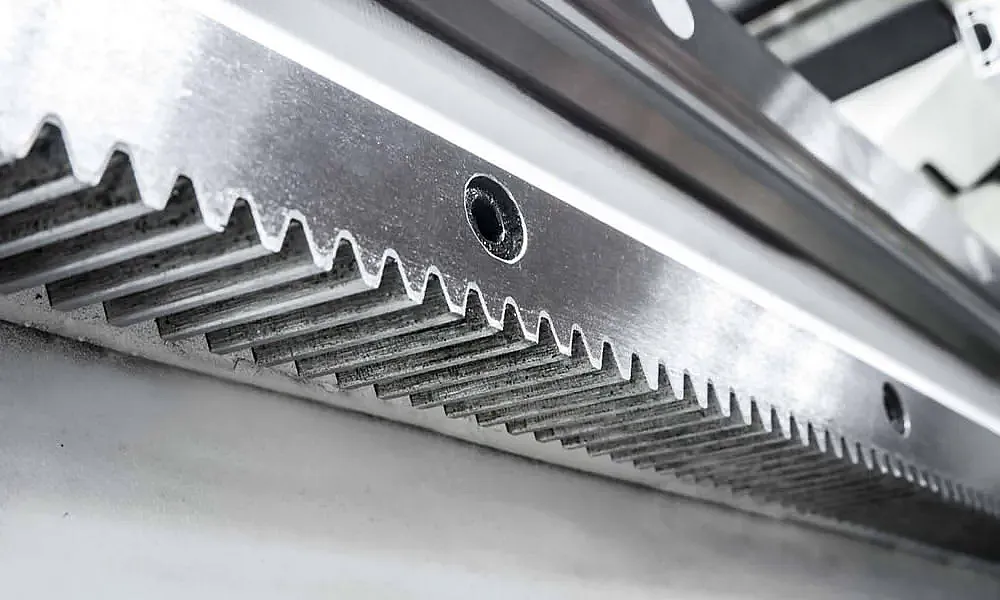

Приводная рейка

Приводная рейка


Точные и надёжные линейные направляющие, произведенные в Тайвани;

Рейки отличаются большой грузоподъёмностью, выдерживая критические нагрузки;

Лёгкость стыковки, которая идеально подходит для привода широкоформатных станков;

Длительные сроки эксплуатации благодаря устойчивости к внешним загрязнениям и агрессивным средам (срок службы направляющих до 7 лет).

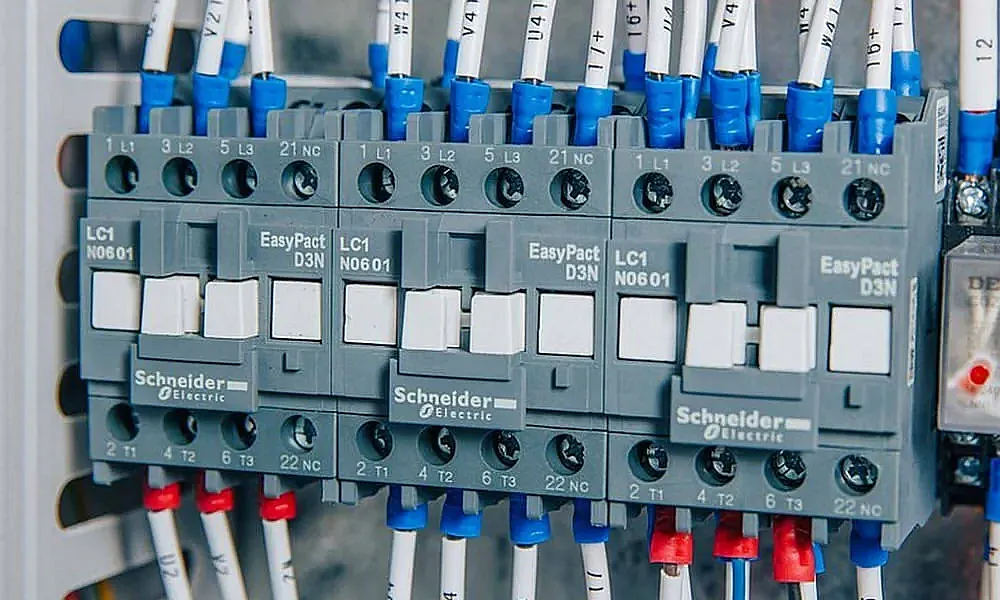

Электрические компоненты

Электрические компоненты Schneider


В станках данной серии используются электрокомпоненты ведущих мировых производителей, надежность которых проверена годами;

Качественное расположение электрокомпонентов обеспечивает стабильную работу станка и снижает помехи и наводки.

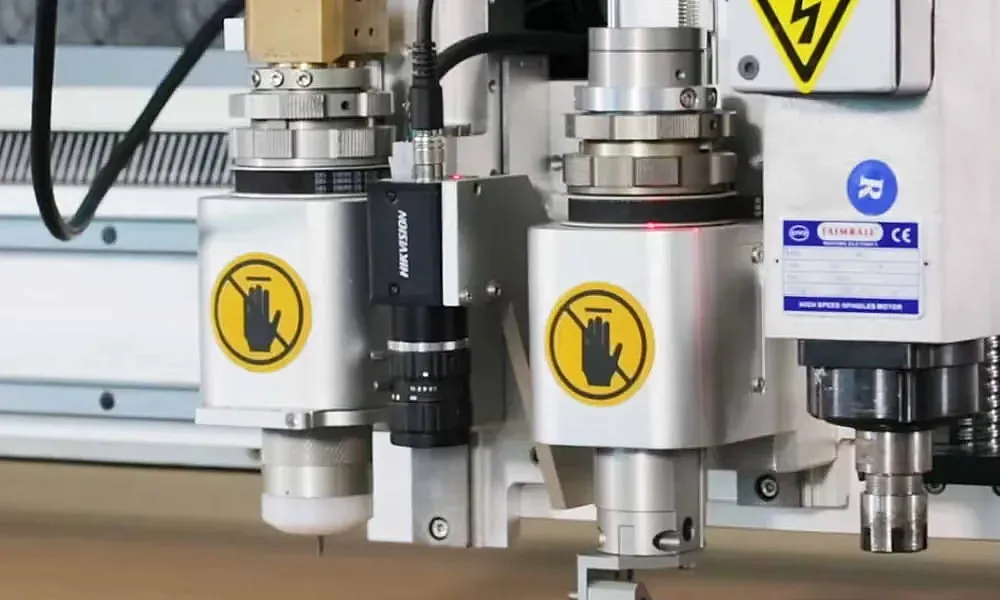

CCD камера

CCD камера HIKVISION


Данная камера широко применяется в системах видеонаблюдения;

Обеспечивает высокоточное распознавание деталей и их обработку;

Имеет простой интерфейс и не требует особых навыков для работы с ним;

Снижает вероятность ошибок оператора, связанных с неправильным распознаванием деталей, и значительлно улучшает качество готовой продукции.

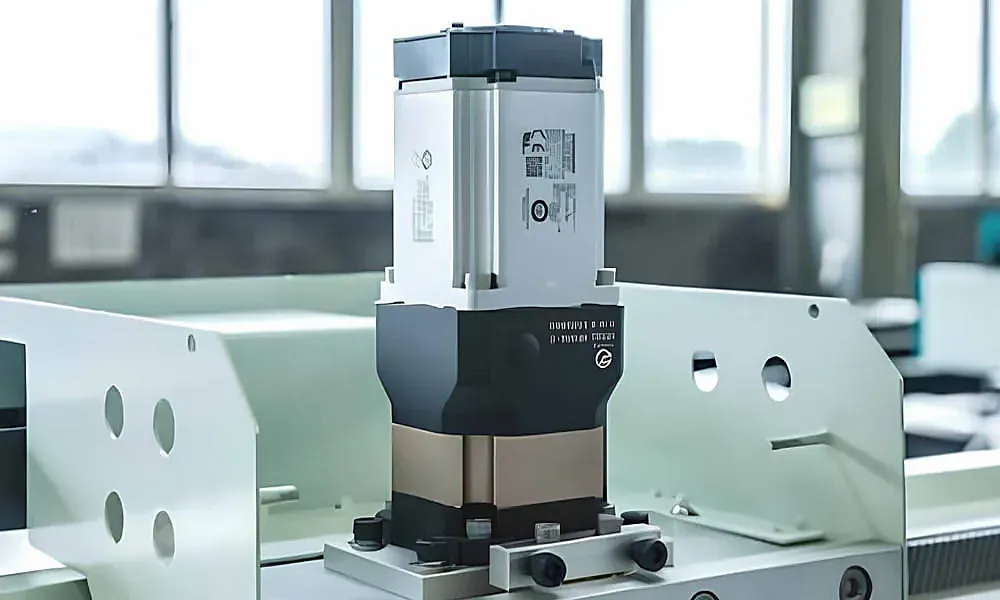

Система перемещения для точного позиционирования на базе сервопривода

Система перемещения для точного позиционирования на базе сервопривода


Используются качественные электронные компоненты и модули от проверенного производителя Panasonic (Япония).

Планшетный плоттер для резки ProCut 1615 - обрабатываемые материалы

ПВХ

ПВХ

Гофрированный картон любой толщины

Гофрированный картон любой толщины

Паронит

Паронит

Кевлар

Кевлар

Кожа и экокожа

Кожа и экокожа

Фанера

Фанера

Поликарбонат

Поликарбонат

Электрокартон

Электрокартон

Ножи, входящие в комплект поставки станка

Фото Модель Размер Количество в поставке Материалы и максимальная толщина резки
Z126b
Z126b

25X5.6X1
Режущая кромка лезвия: 9
Угол заточки: 26

5

Асбестовые и неасбестовые ≤5 мм
Графит≤5мм
ПТФЭ≤3мм
C3112
C3112

31X5.8X1
Режущая кромка лезвия: 12
Ширина: 7

5

ПТФЭ 3 мм-5 мм
Армированный графит ≤5мм
Z126a
Z126a

30X6X1
Режущая кромка лезвия: 12
Угол заточки: 26

5

Картон, бумага и резина ≤5м
T133
T133

33.5X5.5X1
Режущая кромка лезвия: 11
Ширина: 6.2

20

Резина 5-10мм
T142
T142

42X6X1
Режущая кромка лезвия: 22

5

Вспененная резина ≤20 мм

Опциональные инструменты для планшетного режущего плоттера

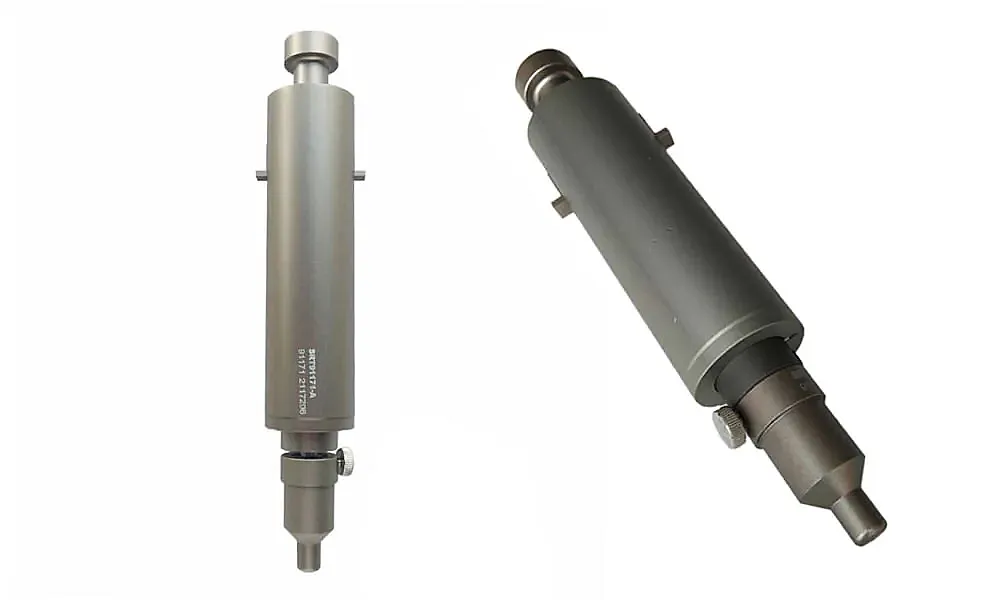

Инструмент Kiss Cut

Инструмент Kiss Cut


Используется для резки виниловых материалов: этикетки, наклейки для нанесения, автомобильные стикеры, светоотражающие материалы, винил, двухслойные клеи и т.д;

Благодаря точной настройке глубины и давления инструмент Kiss Cut позволяет надрезать пленку без повреждения нижнего слоя (лайнера).

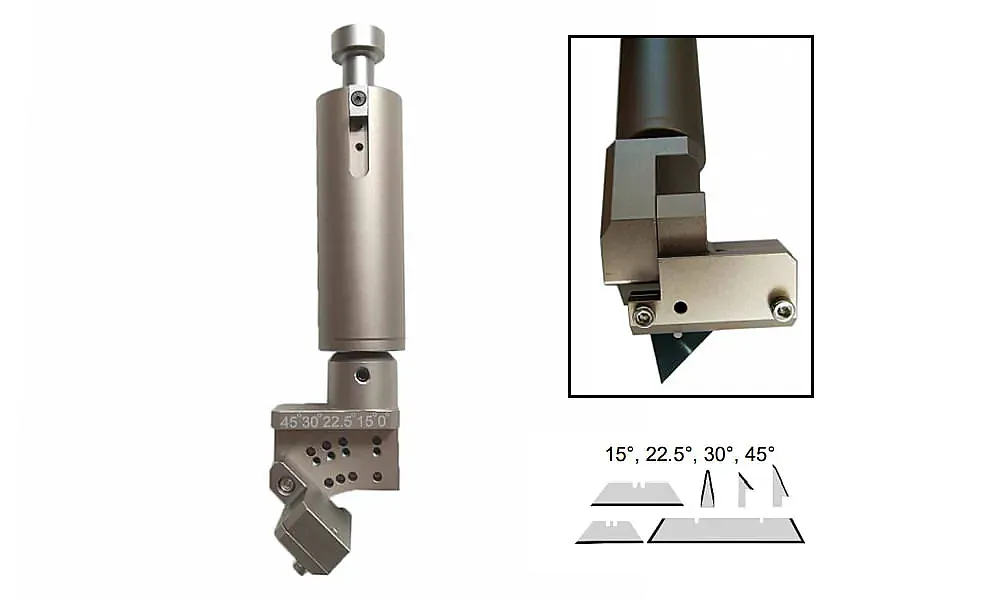

V-инструмент

V-образный режущий инструмент


Предназначен для угловой резки и обработки гофрированных материалов: мягкая доска, картон КТ, гофрокартон, упаковочная коробка, материалы средней плотности и т.д;

Резка возможна под углом 0, 15, 22.5, 30 и 45 градусов.

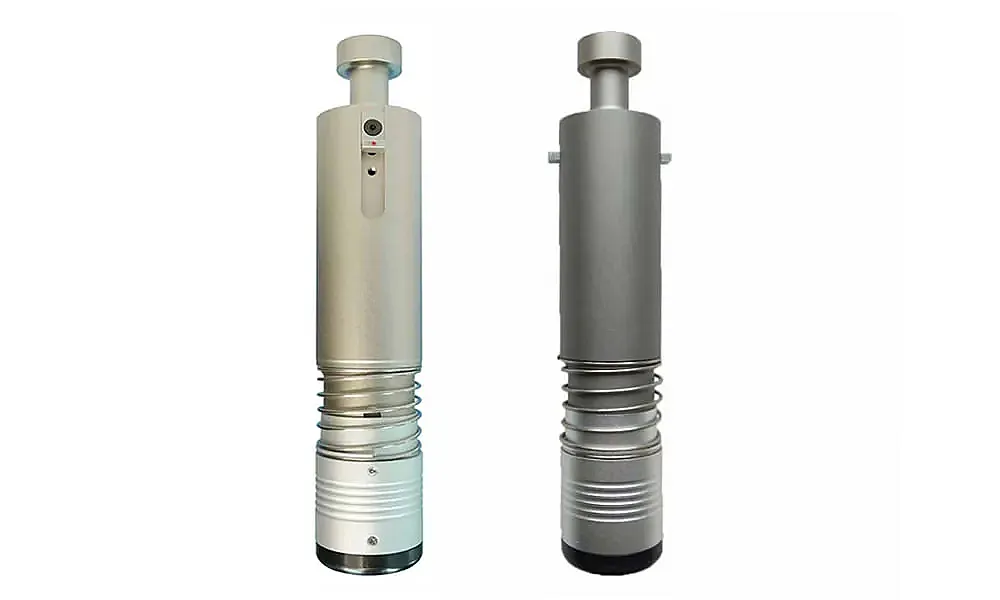

Инструмент для биговки

Инструмент для биговки


Предназначен для разрезки гофрированного материала без его повреждения. Упаковочная коробка, складная карточка, гофрокартон, картон, вдавливание композитных материалов и т.д.;

Подходит для обычной резки с вдавливанием толщиной 0,1 ~ 0,5 мм;

В сочетании с программным обеспечением для резки инструмент может разрезать гофрированный материал вдоль его структуры или в обратном направлении для получения наилучшего результата сгибания без какого-либо вреда для поверхности.

Маркировочная ручка

Маркировочная ручка


Плоттерная ручка применяется для нанесения рисунка на обрабатываемую поверхность;

Подходит для картона, кожи, ткани и других материалов для нанесения предварительной разметки.

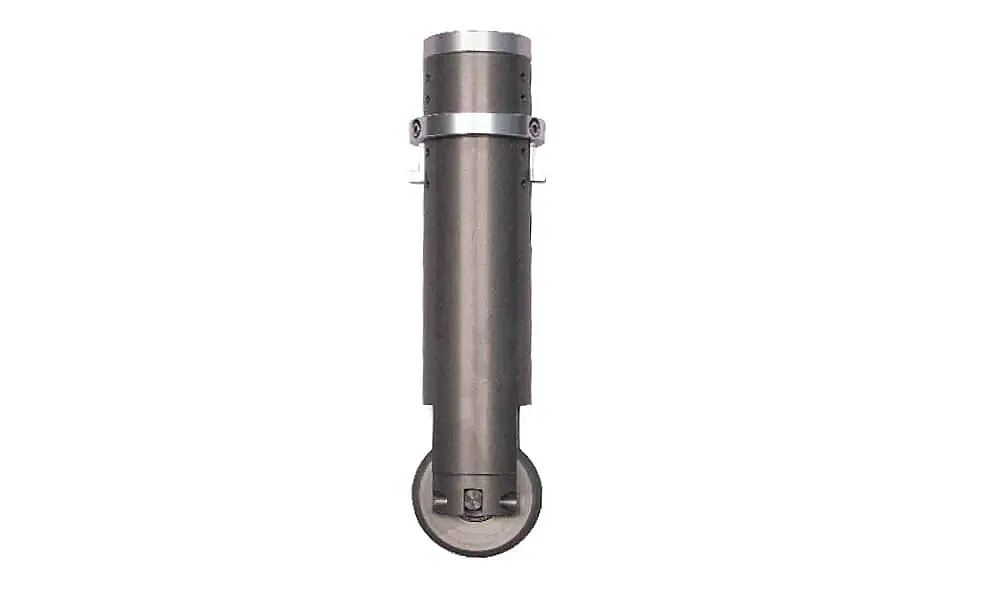

Круговой нож

Круговой нож


Такой нож перемещает материалы с помощью высокоскоростных вращающихся лезвий, приводимых в движение серводвигателем;

Инструмент может быть оснащен круговыми лезвиями, десятиугольными лезвиями и т.д., т.к. они особенно подходят для резки тканых материалов;

Совместим с такими материалами, как: текстиль, холст, кожа, УФ-ткань, стеклоткань, ковры, одеяла, мех, композитные двойные ткани, многослойные материалы, гибкий пластик и т.д.

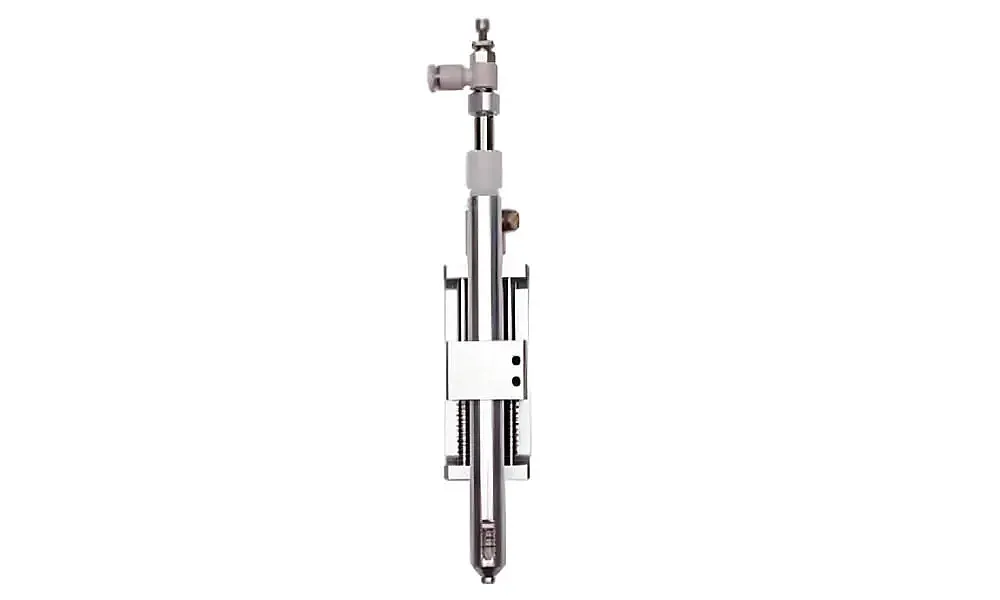

Нож AOL

Осциллирующий нож AOL


Инструмент AOL способен идеально резать материалы толщиной до 5 мм;

Подходит для таких материалов, как: наклейка, полипропиленовая бумага, складная открытка, гибкий материал толщиной до 3мм, рекламные материалы KT Board (пластины из ПВХ), гибкие пластмассы, защитная пленка для мобильных телефонов и пр.

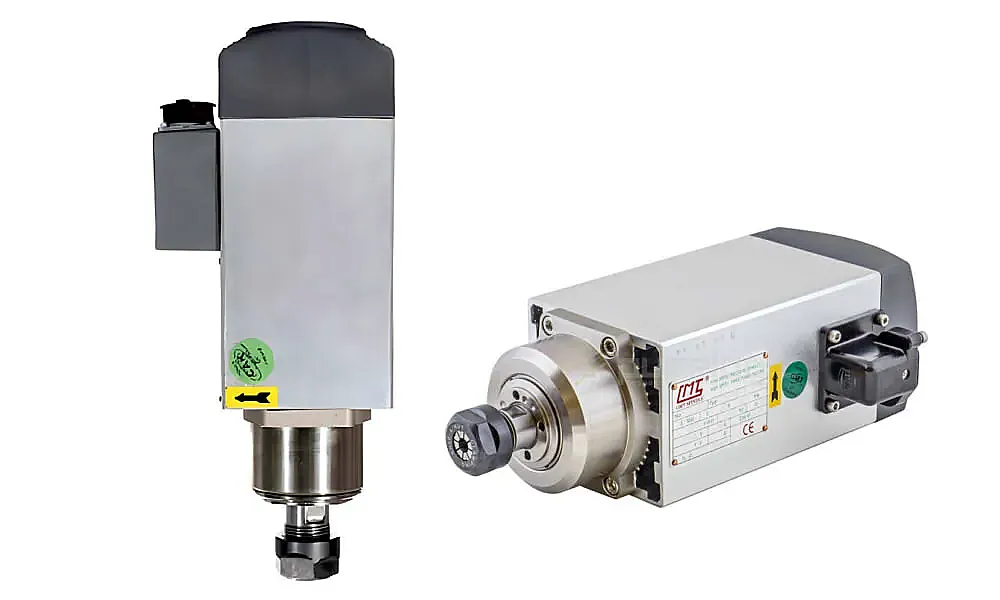

Фрезерный инструмент

Фрезерный ножевой инструмент


Применяется для резки твердых материалов толщиной до 20 мм;

Оснащен импортным шпинделем, скорость вращения которого составляет 24000 об/мин;

Имеет специальное устройство для очистки, которое удаляет производственную пыль и мусор, и систему воздушного охлаждения, продлевающую срок службы ножа;

Применим к таким материалам, как: акрил, плита МДФ, доска ПВХ, витрина и пр.

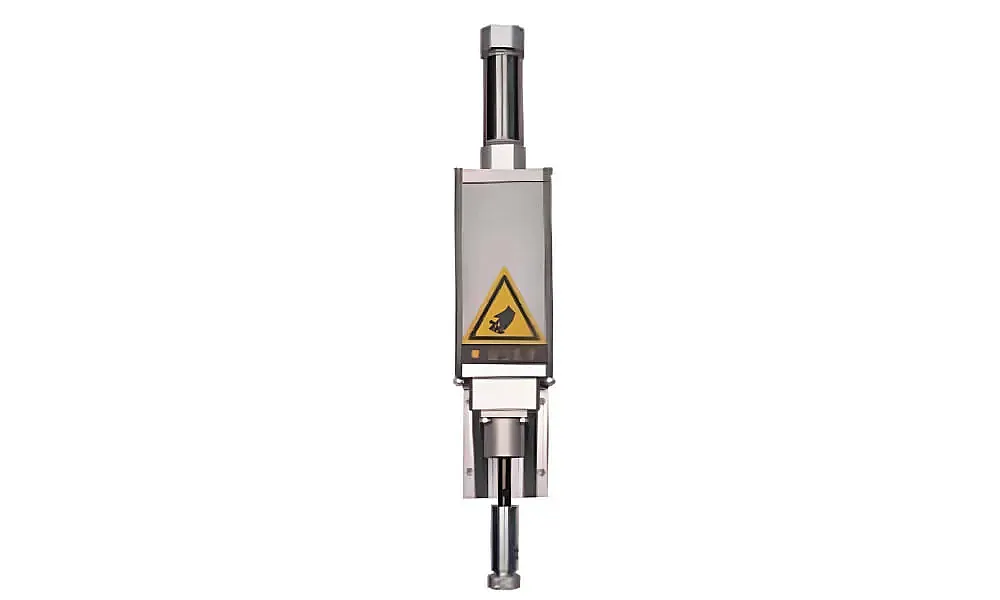

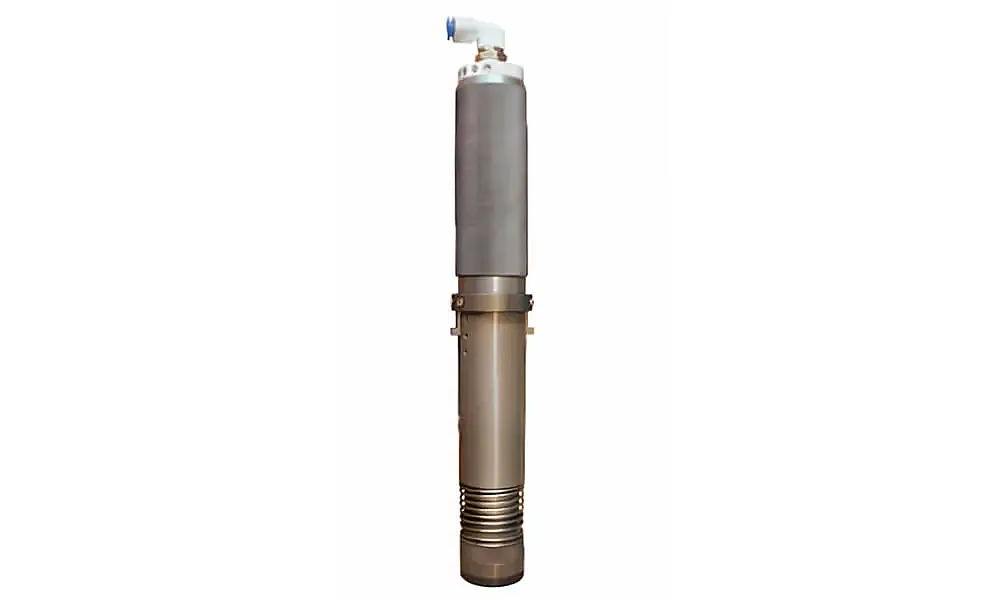

Пневматический инструмент

Пневматический ножевой инструмент


Предназначен специально для резки твердых и компактных материалов;

Приводится в движение сжатым воздухом и оснащён различными видами лезвий,;

Может резать материалы толщиной до 100 мм: асбестовая плита, доска без асбеста, ПТФЭ, резиновая плита, доска из фторкаучука, диоксид кремния, гелевая доска, графитовая композитная доска.

Инструмент для пробивки отверстий

Инструмент для пробивки отверстий


Предназначен для создания отверстий в таких материалах, как кожа, экокожа, картон, гофрокартон и пр.

Планшетный плоттер для резки ProCut 1615 - Что может выполнять:

  • Резка и биговка картона, гофрокартона, переплетного картона – для изготовления картонных коробок, коробок из гофрокартона, твердых коробок, собранных под углом 45 градусов; Изготовления POS-материалов из сотового картона, ростовых фигур, рекламных полок и мебели;
  • резка электрокартона – для трансформаторных прокладок и другого электротехнического оборудования;
  • надсечка самоклейки – для изготовления этикетки и наклеек;
  • раскрой плёнок – для изготовления рекламных конструкций, баннеров; резки винила для оклейки выставочных стендов и рекламных билбордов; световозвращающих пленок для изготовления дорожных знаков и других сигнальных элементов систем безопасности; карбоновых пленок для тюнинга, тонирования стекол и защитных пленок для автомобилей; термотрансферных пленок для переноса изображения на текстиль; пленок-шаблонов для покраски стекла, пескоструйной обработки, лекал для текстильной промышленности; мембранные пленки;
  • резка магнитного винила – магнитные пазлы и карты, магнитные шашки и шахматы, магнитные меню; для сувенирной продукции — магнитных наклеек на холодильник; рекламные магнитные плакаты на автотранспорт; развивающие игры для детей; таблички, указатели и информационные панно;
  • резка резины – для изготовления различных прокладок, проставок, гасителей вибрации и других промышленных изделий из листовой резины; изготовления резиновых и комбинированных резиной и текстилем ковриков;
  • раскрой прорезиненных материалов – изготовление спасательного, туристического оборудования и средств передвижения на воде: надувные лодки, жилеты, сапборды, надувные матрасы и т.п.; прокладочные материалы; изоляторы для проводов; различные защитные чехлы; медицинские клеенки для санитарно-гигиенических процедур; раскрой химзащитной спецодежды из прорезиненной ткани; баллонные материалы с прорезиненной поверхностью для производства аэростатов, стратостатов, дирижаблей; прорезиненные мембраны, емкости, завесы, диафрагмы для нефтяной, газовой и автомобильной промышленности;
  • резиновой крошки – напольных покрытий, покрытий для спортплощадок и придомовых территорий, территорий вокруг бассейнов и т.п.
  • резки ковролина и фигурной ковровой плитки – для напольных покрытий;
  • резка технического текстиля и нетканых материалов, паронита – подкладочных материалов для швейного производства; производства медицинских масок; технического текстиля для строительства, самолетостроения; технических тканей для нефтепереработки, сельского хозяйства, пищевой промышленности, автомобильной, химической промышленности, для мебельного производства, дорожного строительства, здравоохранения, для нужд оборонно-промышленного комплекса и пр.
  • резка сотового поликарбоната – для изготовления теплиц, козырьков и т.п. конструкций;
  • резка пенопласта (пенополистирола), вспененного ПВХ – для вывесок, объемных логотипов и надписей, рекламных и выставочных конструкций, элементов интерьера, декораций, бутафории для съемок и сцены, арт-объектов, фигур для оформления улиц и парков; архитектурных объектов в миниатюре; макетов застройки и транспортных развязок; для разработки и моделирования новых конструкций и нового дизайна изделий;
  • резка жесткого ПВХ – для изготовления вывесок, различных табличек, логотипов, значков, стендов, рекламных щитов, для строительства и отделки помещений, изготовления трафаретов, объемных букв, объектов и декораций; для отделки жилых помещений; для деталей оборудования и утвари в пищевой промышленности;
  • резка изолона и поролона (пенополиуретана; ППУ) – для изготовления детских развивающих пазлов; элементов батутных арен; защищающих от царапин, термоизолирующих и амортизационных чехлов для музыкальных инструментов; ложементов для стеклянной, фарфоровой, фаянсовой и керамической посуды и других хрупких предметов; сумок-холодильников из фольгированного изолона, вкладышей для обуви и элементов для ортопедической обуви;
  • резка силикона для изготовления уплотнений: силиконовых прокладок, колец, втулок, манжет, заглушек; мембран в горячих мембранно-вакуумных и мембранных прессах; в производстве по декорированию металлических поверхностей; вакуумных мешков в производстве строительных стекол типа триплекс и бронестекол; подложек под термоножи и другие нагревательные элементы; форм декоративных изделий из сплавов олова, свинца, цинка, гипса и других материалов; Уплотнительных колец устойчивых к воздействию озона, морской и пресной воды (в том числе кипящей), спиртов, минеральных масел и топлив, слабых растворов кислот, щелочей и перекиси водорода;
  • раскрой натуральной кожи, кожзама, нубука, замши, эко-кожи – для раскроя заготовок одежды и обуви; для кожаной галантереи, для спортивной галантереи; заготовок для мягкой мебели (диванов, кресел, стульев и т.п.), деталей интерьера и автомобильных кресел; заготовки для мягкой детской игрушки;
  • фрезеровка и гравировка акрила, оргстекла и плексигласа – для рекламных и выставочных конструкций; прозрачных вывесок, табличек, номерков и других декоративных или сувенирных элементов; для торгового оборудования — полок и ценников; для элементов сантехнического оборудования – экранов ванн и душевых; для изготовления элементов мебели и освещения; изготовления аквариумов; автомобильной и авиационной промышленности;
  • фрезеровка и гравировка алюминия, дерева, фанеры, ДСП, ДВП;
  • раскрой различных тканей, меха;
  • резка композитных материалов;
  • фрезеровка полистирола.

Раскройный планшетный плоттер ProCut легко встроится в любую производственную линию и окажется незаменимым инструментом получения прибыли для рекламных и упаковочных производств, швейных и обувных фабрик, компаний из автомобильной, авиационной, мебельной отраслей и многих других клиентов. Сочетание высоких потребительских свойств и относительно невысокой цены данного оборудования делает это предложение уникальным для российского рынка. Применение планшетного раскройщика ProCut существенно снижает себестоимость рабочей силы в единице продукции и оптимизирует расход материалов, что поможет вам выйти на качественно новый уровень.

Благодаря фирменным комплектующим от самых известных мировых производителей и отсутствию быстроизнашивающихся деталей обеспечивается долгий срок службы и точность работы станка. Высокая скорость обработки раскройщика получается за счет применения новейших серводрайверов и сервомоторов Panasonic по трем координатным осям.

Параметры резки с лёгкостью задаются через контрольную панель с цветным сенсорным экраном. Загрузка файлов с компьютера во внутреннюю память осуществляется через сетевое соединение LAN.

Программное обеспечение, поставляемое вместе с планшетным раскройщиком ProCut, предоставляет большие возможности пользователям по выбору подходящего инструмента и настройке режима его работы, что, в конечном счёте, ведёт к снижению себестоимости продукции.

Планшетный плоттер для резки ProCut 1615 - Опции:

1. Увеличение рабочего поля. Формат стола подбирается под конкретную задачу, обрабатываемый материал и необходимый размер элементов кроя 1600*2500 мм, 1800*2500 мм, 2100*2500 мм, 2100*4000 мм, 2500*3500 мм, также возможно изготовление поля по индивидуальным размерам.

2. Конвейерный стол и автоматическая система размотки рулона. Для работы с рулонными материалами дополнительно устанавливается конвейерный стол и автоматическая система размотки. Установка конвейерного стола позволяет работать с листовыми материалами большой длины, а использование смарт-размотки материала с контролем натяжения и края дает возможность кроить с рулона.

3. Установка дополнительного портала. Для увеличения скорости резки при изготовлении однотипных изделий на раскройщик можно установить 2 портала.

4. Камеры.

  • Резка по меткам. Если требуется обработка или резка по контуру предварительно отпечатанной графики, опциональная CCD камера позволяет обнаружить метки, что способствует безупречной приладке материала.
  • Проекционная система. Может спроецировать схему резки на рабочий стол в масштабе 1:1 для удобства планирования резки, проверки точности и ровности материала.
  • Камера для раскроя материала. С помощью программного обеспечения и камеры в программу вносится сканированное изображение и размечается для дальнейшего раскроя режущим инструментом.

5. Автоматическое определение положения ножа. Для быстрого определения глубины погружения инструмента в материал в станке может быть установлена система автоматической его инициализации. Она устанавливает кончик режущего ножа точно на уровень поверхности материала или подложки. Этот процесс занимает всего несколько секунд при это является точным и надежным.

6. Маркировочная ручка. Дополняет оборудование возможностью предварительного нанесения изображения на материал будущего изделия.

7. Различный инструмент для ваших задач. Станок способен наносить контуры изображения, чертить, перфорировать, кроить, вырезать по контуру, биговать, фрезеровать с высокой степенью точности и на большой скорости. Для выбора доступны следующие инструменты: перо, осциллирующий электрический нож, осциллирующий пневматический нож, тангенциальный нож, ротационный нож, ротационный нож с электроприводом, фрезерный модуль, биговочное колесо, нож для надсечки (резки тонких пленок), нож для резки V-образной канавки, инструмент для пробивки/просечки.
