Датчик потока воды S&A HL-30 для защиты лазерной трубки
Датчик потока воды S&A HL-30 — это критически важный элемент системы безопасности промышленных чиллеров серии CW и CWFL. Устройство предназначено для непрерывного мониторинга циркуляции хладагента (дистиллированной воды) в контуре охлаждения лазерного станка с ЧПУ. Его главная задача — мгновенно подать сигнал на остановку лазера в случае остановки помпы или пережатия шлангов, предотвращая перегрев и разрушение дорогостоящего лазерного излучателя.

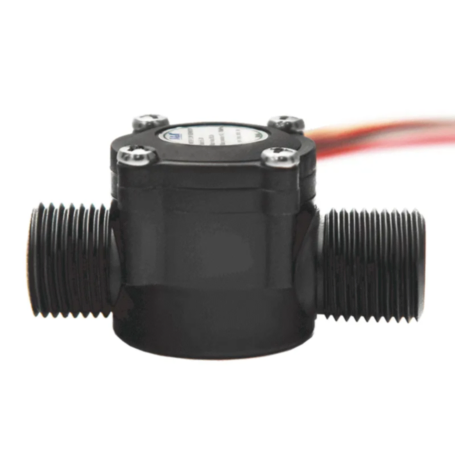

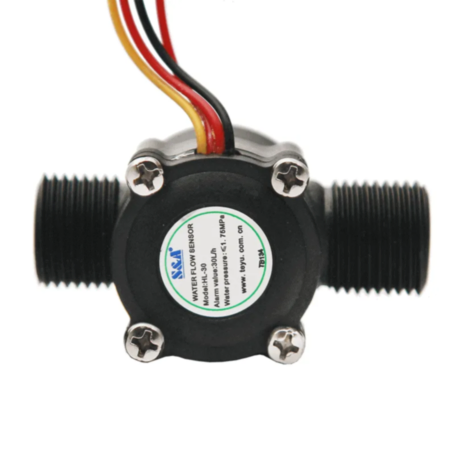

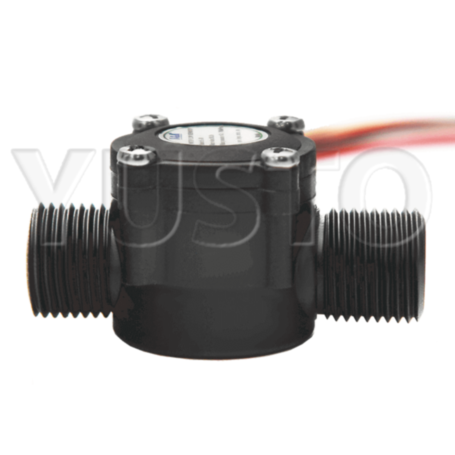

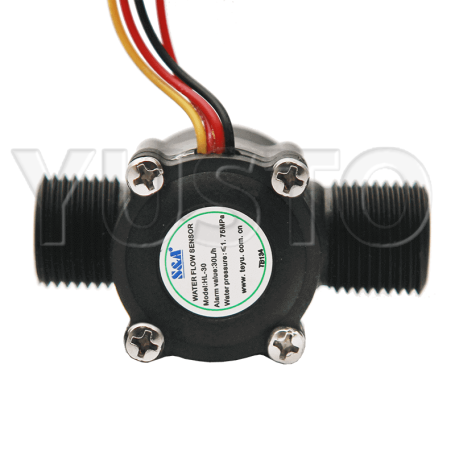

Данный сенсор является оригинальной запасной частью для чиллеров S&A Teyu моделей CW-5000, CW-5200, CW-5202 и CW-5300 и некоторых других моделей (сравните имеющуюся у вас с фотографией).
Технические характеристики
Датчик HL-30 работает по электромеханическому принципу, что обеспечивает высокую надежность и простоту интеграции в цепь защиты высоковольтного блока питания.
| Параметр | Значение |
|---|---|
| Модель | S&A HL-30 (Teyu Electromechanical) |
| Тип устройства | Проточный датчик (Flow Sensor) |
| Порог срабатывания (Alarm Value) | < 30 л/ч (при падении потока ниже этого значения цепь размыкается) |
| Максимальное давление воды | 1.75 МПа (17.5 Бар) |
| Тип подключения (вода) | Резьбовое (вход/выход) |
| Электрический сигнал | Дискретный |
| Совместимость | Чиллеры S&A CW-3000, CW-5000, CW-5200, CW-5300 и др. |
Зачем нужен датчик потока? Принцип работы
Работа лазерного излучателя без охлаждения приводит к его выходу из строя в течение 10-30 секунд. Помпа для чиллера обеспечивает циркуляцию, но она может сгореть, заклинить или в системе может образоваться воздушная пробка. Визуально заметить это сложно.
Датчик HL-30 врезается в водную магистраль. Пока вода течет с достаточной скоростью, контакты датчика замкнуты — станок работает. Как только поток прекращается:
- Датчик размыкает электрическую цепь.
- Чиллер издает звуковой сигнал (Alarm).
- Сигнал передается на контроллер станка или блок розжига.
- Генерация лазерного луча принудительно блокируется.
Экономическая обоснованность установки
Использование исправного датчика протока — это страховка вашего оборудования. Сравним затраты на замену датчика и последствия его отсутствия:
| Статья расходов | Ориентировочная стоимость | Результат |
|---|---|---|
| Покупка датчика S&A HL-30 | Минимальная | Полная защита излучателя от перегрева. |
| Замена лазерной трубки (80-100 Вт) | В 20-30 раз дороже датчика | Неизбежный расход при отказе помпы без защиты. |
Важно знать: Даже самая надежная помпа для чиллера имеет свой ресурс. Датчик HL-30 — это единственный способ автоматизировать контроль её работоспособности.
Схемы подключения и типы работ
Датчик может быть интегрирован в систему безопасности двумя основными способами. Работы должен проводить квалифицированный специалист.
Вариант 1: Подключение к блоку высокого напряжения (БВН)
Это самый надежный аппаратный способ защиты.
- Провода от датчика (через выходной разъем чиллера) подключаются в разрыв цепи защиты блока розжига.
- Используются клеммы G (Ground/Земля) и P (Protection/Защита) — обозначения могут варьироваться (WP) в зависимости от модели блока.
- Логика: Если воды нет -> цепь P-G разомкнута -> блок не выдает напряжение на трубку.
Вариант 2: Подключение к контроллеру (Ruida и аналоги)
Сигнал заводится на специальный вход контроллера (Смотрите инструкцию к контроллеру).
- При срабатывании датчика контроллер ставит задание на паузу и выдает ошибку "Water Error" на дисплее.
Преимущества оригинального датчика HL-30
- Стабильность: Не реагирует на мелкие пузырьки воздуха, исключая ложные срабатывания.
- Долговечность: Корпус выполнен из прочного пластика, устойчивого к вибрациям.
- Универсальность: Подходит для ремонта большинства фреоновых чиллеров китайского производства.
