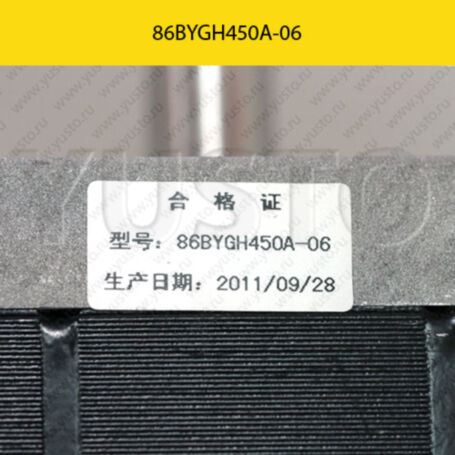

Шаговый двигатель 86BYGH450a-06
Гибридный шаговый двигатель 86BYGH450a-06. Крутящий момент: 2,1 M N. Ток фазы: 5,0А. Угловой шаг: 1,8 градуса ±5%.
Смотреть все характеристики
| Параметр | Значение |
| Ток/фазы, А: | 5.0 |
| Сопротивление/фаза, Ом: | 6 |
| Крутящий момент, M.N.: | 21 |
| Колличество проводов, шт: | 4 |
| Угловой шаг, градус: | 1.8 |
| Погрешность углового шага, % | ± 5 (полный шаг, без нагрузки) |
| Погрешность сопротивления обмоток двигателя, % | ± 10 |
| Индуктивность / фаза, mH: | 2.3 ±20% |
| Погрешность индуктивности, % | ± 20 |
| Сопротивление / фаза, Ом: | 0,5 ±10% |
| Рабочая температура, °С: | -20 ~ +50 |
| Сопротивление изоляции, MΩ: | ≥ 100 , 500 VDC |
| Диэлектрическая прочность | 500 VAC до одной минуты |
| Максимальное радиальное биение вала двигателя, мм | 0.02 (при нагрузке 450 грамм) |
| Максимальный нагрев двигателя | 80°C (при номинальном токе, 2 фазы) |
| Габаритные размеры, мм: | 85 х 85 х 75 |
| Диаметр вала, мм: | 13 |
| Вес, кг | 3.5 |
