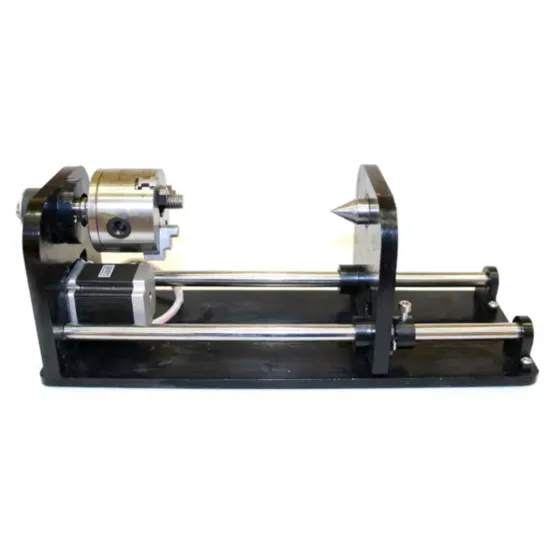

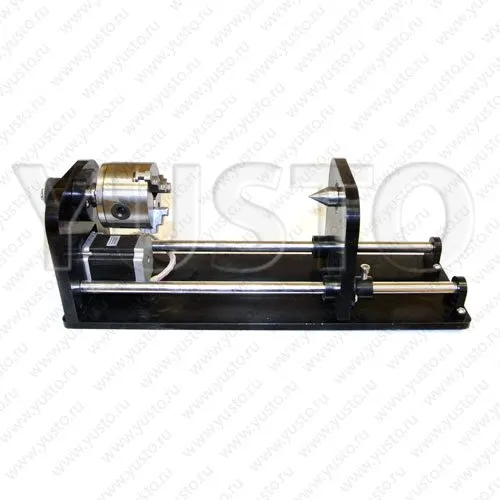

Поворотное устройство VL2 для лазерного станка
VL2 предназначено для установки в лазерный станок вместо обычной рабочей поверхности при необходимости гравировки цилиндрических и круглых заготовок. Устройство позволяет фиксировать изделие в патроне и вращать его вокруг собственной оси во время работы лазера.
Максимальный диаметр устанавливаемого изделия — до 100 мм. Конструкция предусматривает регулировку положения под длину заготовки, поэтому устройство можно адаптировать к изделиям разной длины в пределах рабочего диапазона.
Конструкция VL2
В основе устройства находится толстая алюминиевая плита толщиной 10 мм. Основание обработано фрезерованием, благодаря чему рабочие поверхности и элементы крепления имеют точную геометрию.
Вертикальные опорные плиты двигателя и задней бабки также выполнены из алюминия толщиной 10 мм. Жёсткая конструкция снижает перемещения элементов относительно друг друга при вращении заготовки.
3-кулачковый патрон
На приводной стороне установлен трёхкулачковый патрон токарного типа. Кулачки одновременно центрируют заготовку относительно оси вращения и удерживают её во время гравировки.
Задняя бабка с центром
Для длинных заготовок предусмотрена задняя опора с центром. Её положение регулируется по направляющим в зависимости от длины устанавливаемого изделия.
Линейные направляющие
Перемещение задней опоры выполняется по прецизионным металлическим линейным направляющим. Фиксация положения осуществляется болтовым зажимом, что позволяет настроить устройство под конкретную длину заготовки.
Привод поворотной оси
В VL2 используется шаговый двигатель NEMA 23. Передача вращения выполнена через ременной привод. Такое решение не требует сложного обслуживания и обеспечивает доступ к основным элементам привода для регулировки и обслуживания.
Поворотное устройство рассчитано на работу с лазерными станками, в которых управление шаговыми двигателями осуществляется через двухфазные драйверы.
Регулировка под длину заготовки
Конструкция VL2 позволяет изменять расстояние между приводной частью и задней опорой. Это необходимо при работе с заготовками различной длины.
После установки изделия оно фиксируется в 3-кулачковом патроне, при необходимости поддерживается задней бабкой, после чего поворотная ось подключается к системе управления лазерного станка.
Для каких задач используется VL2
- гравировка цилиндрических изделий;
- гравировка круглых заготовок;
- нанесение изображений и маркировки по окружности изделия;
- работа с заготовками диаметром до 100 мм;
- гравировка изделий разной длины с регулировкой положения задней опоры.
Подключение к лазерному станку
VL2 подключается к системе управления станка как поворотная ось. Для работы необходимо, чтобы контроллер и драйверы станка поддерживали управление соответствующим шаговым двигателем. Устройство предназначено для систем с двухфазными драйверами шаговых двигателей.
Основные характеристики
- Модель: VL2
- Тип: поворотное устройство для лазерного гравера
- Максимальный диаметр изделия: до 100 мм
- Патрон: 3-кулачковый, токарного типа
- Двигатель: шаговый NEMA 23
- Привод: ременная передача
- Направляющие: прецизионные линейные, металлические
- Основание: фрезерованная алюминиевая плита
- Толщина основания: 10 мм
- Опорные плиты: алюминий, 10 мм
- Задняя опора: регулируемая, с центром
- Регулировка: по длине заготовки
- Совместимость по приводу: двухфазные драйверы шаговых двигателей
Преимущества конструкции
- жёсткое алюминиевое основание толщиной 10 мм;
- металлические прецизионные направляющие;
- 3-кулачковый патрон для центрирования заготовки;
- задняя бабка с центром для поддержки длинных изделий;
- регулировка положения задней опоры;
- шаговый двигатель NEMA 23;
- ременная передача с доступом к элементам привода для обслуживания.
Частые вопросы
Какой максимальный диаметр заготовки можно установить?
Максимальный диаметр изделия — до 100 мм.
Можно ли работать с заготовками разной длины?
Да. Положение задней опоры регулируется по направляющим, что позволяет настроить устройство под длину конкретной заготовки.
Какой двигатель установлен в VL2?
Используется шаговый двигатель формата NEMA 23.
С какими лазерными станками совместимо устройство?
VL2 предназначено для лазерных станков с системой управления, поддерживающей поворотную ось и работающей с двухфазными драйверами шаговых двигателей. Перед покупкой рекомендуется проверить совместимость с контроллером и драйвером конкретного станка.
✓
