Отличие CypOne от CypCut

Лазерный станок по металлу это по сути молоток, а для того чтобы этот молоток не орехи колол, а мог строить дом, нужны 3 дополнительные составляющие:

1. Человек

2. Компетенции

3. Возможности

Первые две составляющие  в данной статье разбирать не будем, так как это отдельная тема не связанная с отличиями систем, а вот возможности станка мы разберем. При выборе лазерного станка по металлу важным вопросом стоит его совокупная производительность, но сама производительность подразумевает оптимизацию определенных технологических операций на станке, которые помогут уменьшит общее время производства изделия.

На моменте подготовки станка и на работе заготовки есть моменты, оптимизация которых приводит, в рамках серийного производства к существенной экономии времени. Именно здесь основные отличия в системах управления CypOne и CypCut.

Отличия между CypOne и CypCut

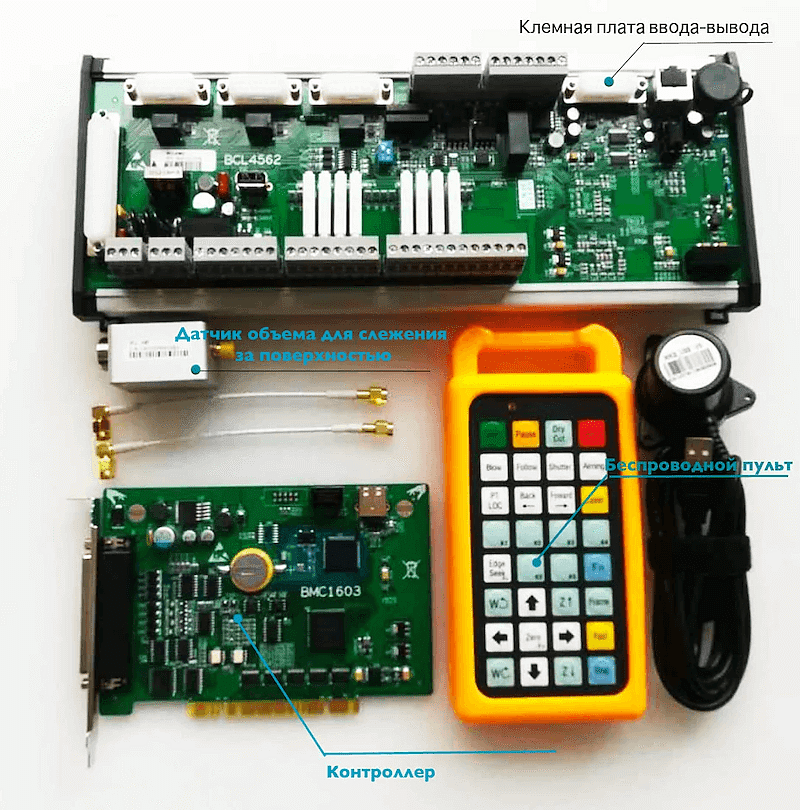

Комплект поставки CypOne

Комплект поставки CypCut


1. Плата ввода-вывода BCL4562
2. Контроллер BMC1603
3. Беспроводной пульт управления
4. Антенна
5. Емкостный датчик

1. Плата ввода-вывода BCL3764
2. Контроллером BMC1604
3. Система слежения BSC100
4. Беспроводной пульт управления
5. Антенна
6. Емкостный датчик
Станок для лазерной резки труб VENO FIBER TUBE 6016 GEII 1000
Станок для лазерной резки труб VENO FIBER TUBE 6016 GEII 1000
Длина рабочего поля: 6 м; Диаметр труб: до 16 см; Мощность лазера: 1000 Вт
4 980 000
Нет отзывов
Лазерный станок по металлу VENO FIBER GE 1325 500 Вт
Лазерный станок по металлу VENO FIBER GE 1325 500 Вт
Мощность, Вт: 500. Рабочее поле, мм: 1300х2500. Производитель источника: Raycus. Раскрой стали до...
2 384 100
Нет отзывов
Лазерный станок CO2 по металлу HSG HS-Z1390M
Лазерный станок CO2 по металлу HSG HS-Z1390M
Рабочее поле, мм: 1300х900. Мощность излучателя, Вт: 130-160 RECI. Система управления RuiDa....
959 000
Нет отзывов
Товар добавлен в корзину


Отличия программного обеспечения CypOne и CypCut

Функции CypOne

  • Рисование
  • Редактирование простых векторных объектов (круг, овал, прямоугольник, квадрат, звезды), линии и тп
  • Графические форматы *.dxf, *.ai, *.plt, Gerber, *.lxt
  • Создание входов и выходов лазерного луча из детали
  • Автоматический режим, ручной режим
  • Вход и выход лазерного луча на материале может осуществляется прямой линией, либо полукругом, либо прямой линией с полукругом, в зависимости от размера изделия и вида материала
  • Создание перемычек (Это функция удобна при резки мелких деталей, чтобы они не выпадали из заготовки, после резки их легко будет выбрать из материала)
  • Функция предпросмотра резки
  • Врезка в материал осуществляется в один, либо в два этапа
  • Функцию реверса по линии реза, что позволяет исключить брак при резке


Функции CypCut

  • Рисование
  • Редактирование простых векторных объектов (круг, овал, прямоугольник, квадрат, звезды), линии и тп
  • Графические форматы *.dxf, *.ai, *.plt, Gerber, *.lxt
  • Создание входов и выходов лазерного луча из детали
  • Автоматический режим, ручной режим
  • Вход и выход лазерного луча на материале может осуществляется прямой линией, либо полукругом, либо прямой линией с полукругом, в зависимости от размера изделия и вида материала
  • Создание перемычек (Это функция удобна при резки мелких деталей, чтобы они не выпадали из заготовки, после резки их легко будет выбрать из материала)
  • Функция предпросмотра резки
  • Врезка в материал осуществляется в один, либо в два этапа
  • Функцию реверса по линии реза, что позволяет исключить брак при резке
  • Nesting
    • Профессиональная оптимизация раскладки деталей на листе. Загружается задание для резки и указывает количество необходимых деталей, программа предлагает несколько вариантов оптимальной раскладки, оператор выбирает подходящий вариант и начинает резку. Предусмотрена функция автоматической обрезки вырезанного, что упрощает хранение остатков материала в производстве.
    • Автоматическое корректировка файла под расположение листа. Материал на рабочем столе можно расположить без выравнивания. Программное обеспечение проанализирует под каким углом лежит заготовка и оптимизирует задание для точного реза с учетом положения заготовки.
  • Ring Cut
    Функция обеспечивает качественную резку острых углов заготовки. В процессе резки на поворотах возникает избыточная температура, что чаще всего, влечет за собой оплавление углов. Функция Ring Cut решает эту проблему, лазерная головка делает петлю на каждом углу заготовки с обдувом, что не позволяет оплавится углу.
  • Аппаратная система слежения BCS100.
    • Обеспечивает постоянное положение лазерной головки над заготовкой для качественной резки.
    • Обеспечивает безопасность лазерной головки от касания и как следствие повреждение станка и заготовки


Ограничения систем CypOne и CypCut

CypOne

Резка металла до 6 мм

Мощность излучателя: 300 - 1000 Вт


CypCut

Нет ограничений по толщине резки

Мощность излучателя от 500 до 25 000 Вт

Плата ввода-вывода BCL3764 обладает дополнительным количеством портов для подключения периферии и защиты (система автоматической смазки, клапан давления газа, защитные дверцы, защитный периметр, реле включения выключения компрессора, защитная педаль, автофокусная лазерная головка и тд).


Вывод
Функциональные возможности системы CypCut существенно увеличивают возможности станка и делают эксплуатацию станка в рамках поточного производства крайне целесообразным. CypOne рассчитан на нетребовательное производство, где важным является сама функция резки, а не производительность и оптимизация рабочих процессов.

Nesting упрощает производство раскладки в разы, оператор и технолог потратят намного меньше времени на раскладку деталей на имеющийся материал и сокращает время что приводит к сокращению ФОТ. Это и экономия материала, и экономия времени сотрудников. Ring cut сделает сложные детали идеального качества.
