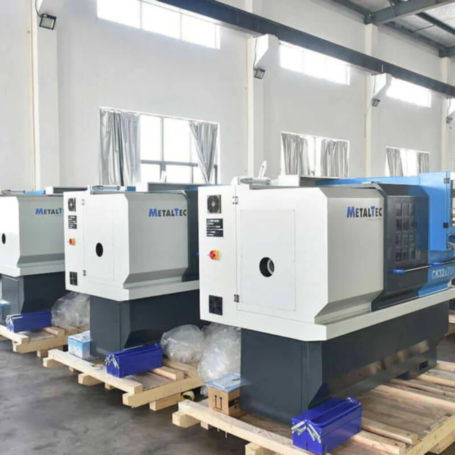

Токарный станок с ЧПУ MetalTec CK 36x750 PRO с горизонтальной (прямой) станиной прекрасно подходит для производства различных типов металлических изделий. Данный тип станков массово используется как на опытных производствах (на предприятиях металлообрабатывающей отрасли), так и в образовательных учреждениях.

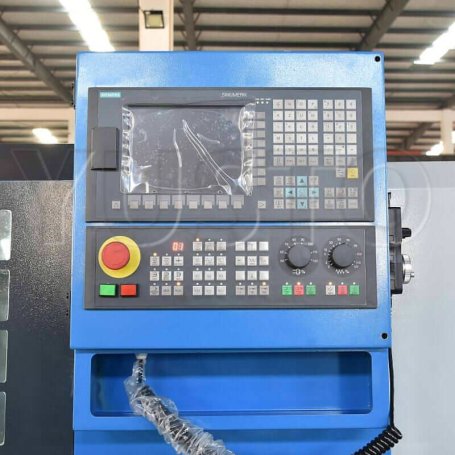

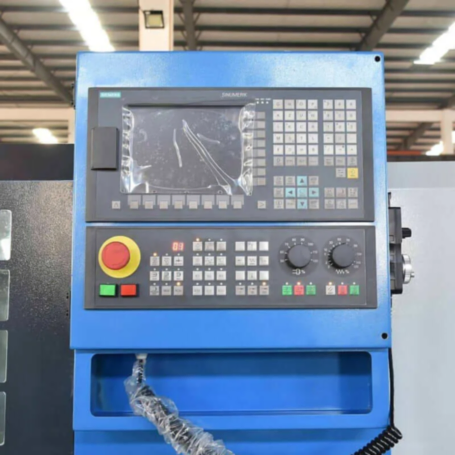

SINUMERIK 808D Advanced
✓ Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО для токарной технологии
✓ Максимальная производительность и точность благодаря самым современным функциям ЧПУ
✓ Интеллектуальная монтажная система с крепежными элементами без отверстий в электрошкафу
✓ Русский язык как стандартный
✓ Обновление 808D для ПК, функция AMM (Access My Machine)

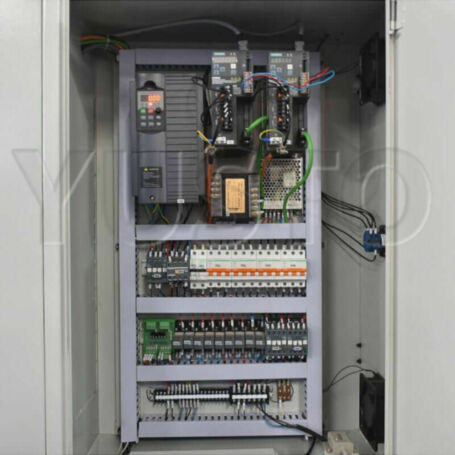

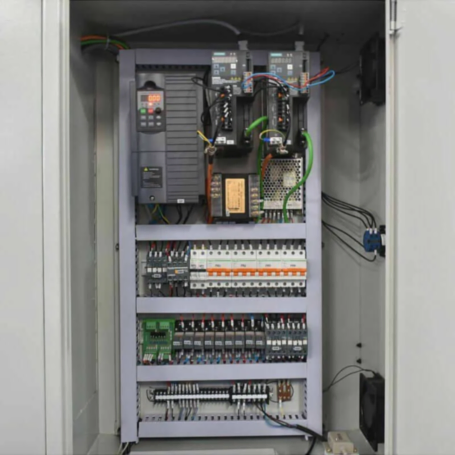

Приводная система SINAMICS
✓ Обеспечивает оптимальное преобразование энергии для сети;
✓ Расположена к повышенным нагрузкам, что снижает расходы на ее обслуживание и ремонт;
✓ Обладает широким диапазоном возможностей настройки под конкретные нужды для производства;
✓ Разработана для обеспечения надежной работы приводных систем даже в самых требовательных условиях эксплуатациии;
✓ Предоставляет высокую точность управления скоростью и положением (что необходимо для точного позиционирования и контроля скорости).
Монолитная массивная станина из чугуна
✓ Гарантирует отсутствие вибраций при обработке, предотвращая деформацию изделия;
✓ Для снятия напряжения станина проходит термическую обработку;
✓ Осуществляет стабильность и надёжность конструкции;
✓ Внутренние части усилены ребрами жёсткости, обеспечивая практически неограниченный запас прочности.
Направляющие скольжения
✓ Обладают высокой нагрузочной способностью и жёсткостью;
✓ Предоставляют хорошие демпфирующие свойства;
✓ Данные направляющие славятся простотой и компактностью своей конструкции;
✓ Гарантирует отсутствие вибраций при обработке, предотвращая деформацию изделия;
Это широко применяемый тип направляющих, которые в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки. Вместе с тем они долго служат, сохраняя плавность хода, высокие скоростные характеристики и точность позиционирования.
Шарико-винтовая пара TBI
✓ Обладает длительным сроком службы
✓ Предоставляет высокую точность
✓ Произведена в Тайване
Обеспечивает самовыравнивание с незначительной погрешностью и выдерживает более высокую осевую нагрузку, что позволяет добиваться значительно большей точности. Прецизионная шлифованная резьба винта и шлицевая канавка обеспечивают плавный ход шарикоподшипника во время работы.
Высокоточный шпиндель
✓ Предоставляем возможность установки установить механических, гидравлических и цанговых патронов для обеспечения универсальных возможностей обработки;
✓ Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.
Конструкция блока базирования шпинделя
✓ Блок базирования шпинделя имеет симметричную конструкцию, благодаря чему усилия нагрузки равномерно распределяются на шпиндель и станину станка;
✓ Способствует наилучшей защите и компенсации вибраций;
✓ Образует более прочную и жёсткую цельную структуру (необходимо при импульсной подаче и обработке тяжелых заготовок).
Электродвигатель шпинделя и гидравлическая система торможения
✓ Бесступенчатое переключение передач во время работы;
✓ Увеличенный ресурс ремней и пускателей;
✓ Эффективная и надежная конструкция;
✓ Нормализованные элементы системы.

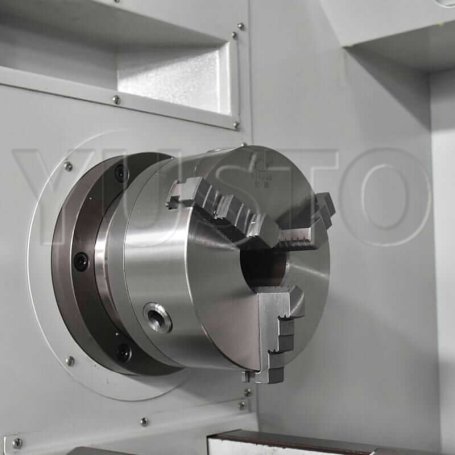

![3-х кулачковый зажимной патрон (ручной зажим)]()
3-х кулачковый зажимной патрон (ручной зажим)
На станке устанавливается токарный патрон диаметром 320 мм с ручным зажимом заготовки. 3-х кулачковый зажимной патрон предоставляет надежную и удобную фиксацию предметов во время их обработки или использования. Также на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом.
![Автоматическая система смазки]()
Автоматическая система смазки
Обеспечивает бесперебойную своевременную смазку узлов станка, снижая трение и износ, предотвращая перегрев и повреждение механизма. Также способствует уменьшению шума, улучшению работы оборудования и производительности.

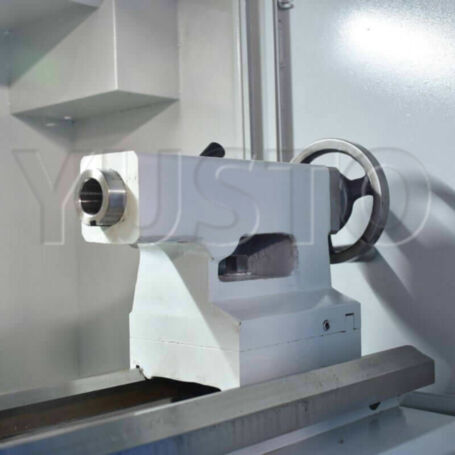

![Задняя бабка]()
Задняя бабка
В базовой комплектации станок поставляется с задней бабкой с ручной регулировкой. Применяется для фиксации вращающейся обрабатываемой заготовки, расширяя возможности обработки и повышая качество конечного изделия. Предоставляет поддержку для длинных и тонких деталей, которые могут деформироваться под воздействием режущего инструмента, позволяет держать детали жестко и стабильно, исключая возможность изгибов.

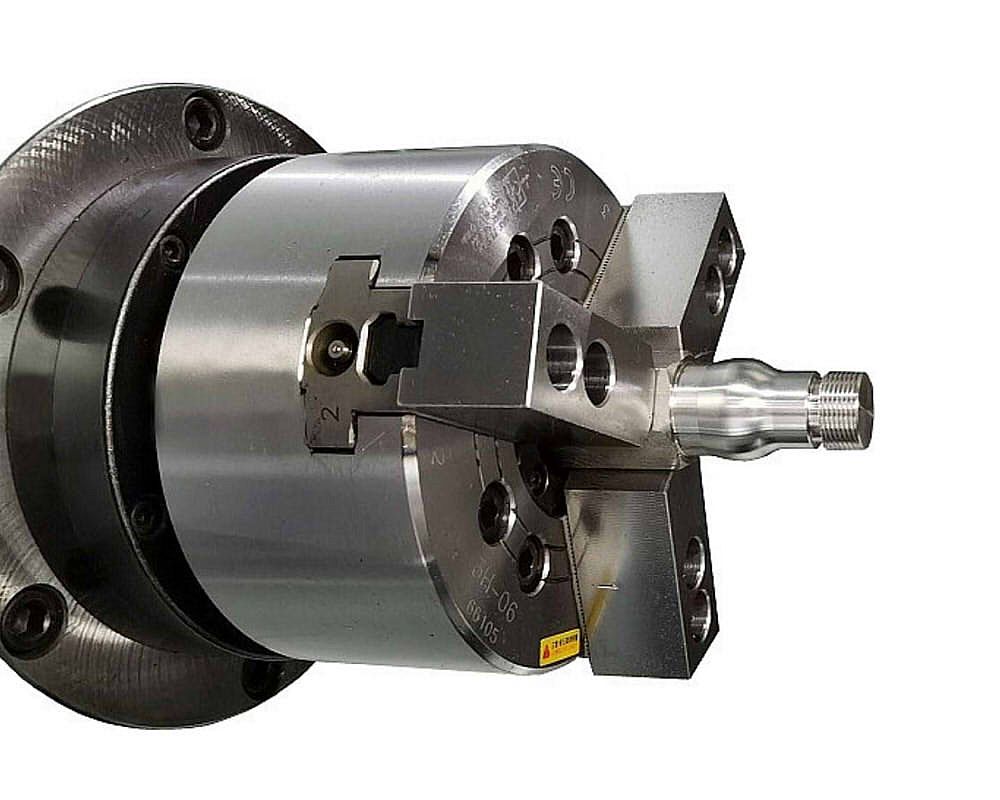

Опция: гидравлический патрон
✓ Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.);
✓ Точность центрирования гарантируется благодаря упруго деформируемым зажимным элементам (кулачкам), перемещающимися в рабочем пространстве одновременно;
✓ За счет вышеупомянутого процесса обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм.

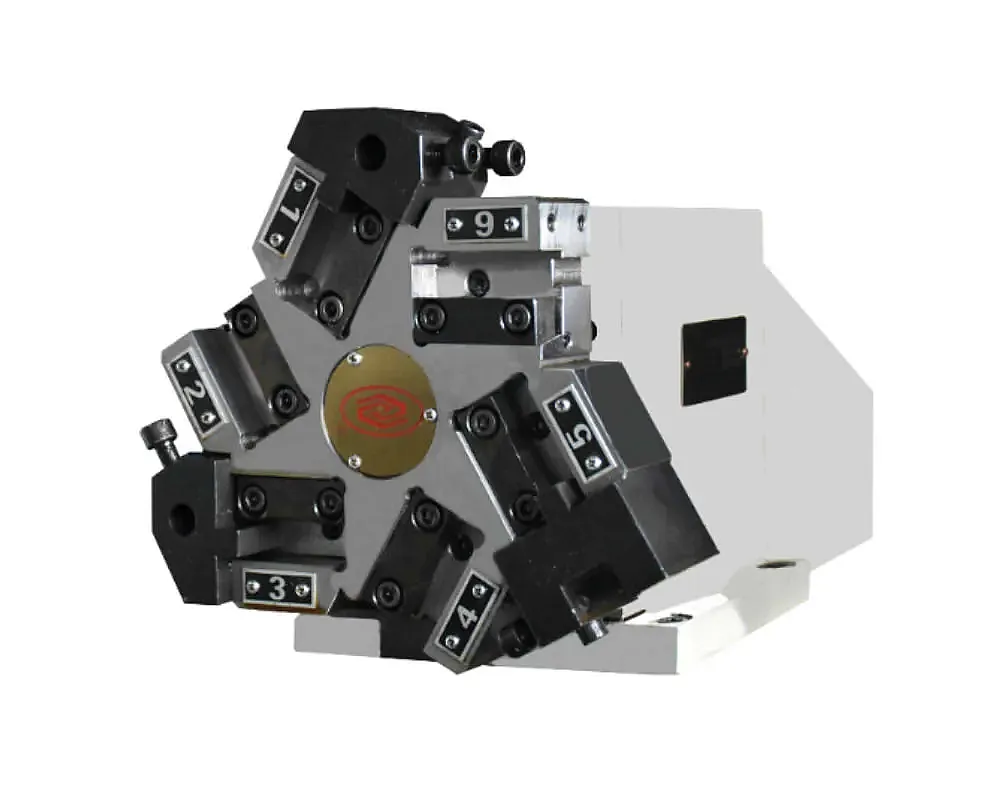

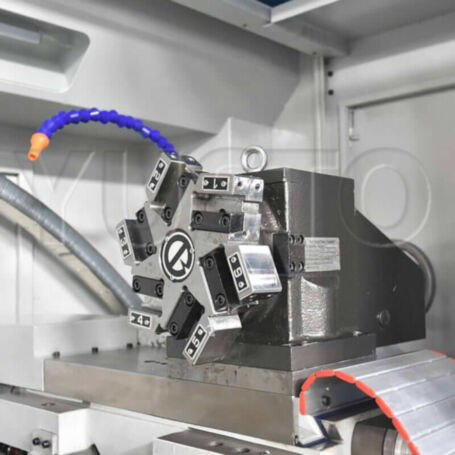

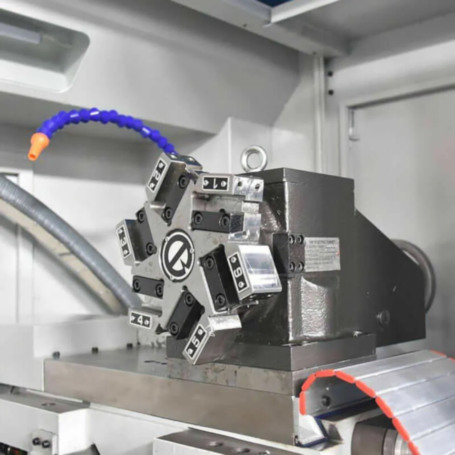

Опция: 6-ти позиционная револьверная голова
✓ Максимальное количество устанавливаемых инструментов головы составляет – 6 шт., что делает ее более функциональной в сравнении с 4-х позиционной системой: позволяет сократить время для выполнения задачи;
✓ Использование данной револьверной головы позволяет сэкономить место на станке, используемое для расположения всех необходимых инструментов;
✓ Наконец, разные типы крепления используются для фиксации и использования разнообразных инструментов, что даёт большую гибкость (широкий спектр возможностей, расширенный функционал) в процессе обработки.
Схемы обработки
1. Осевое сверление 2. Развёртывание
3. Наружное (проходное) точение 4. Точение канавки
5. Точение фаски 6. Точение конуса
7. Точение торца 8. Резьбонарезание
9. Расточка 10. Накатка профиля
Отличие данной модели токарного станка от аналогичной заключается в опциональной возможности установки гидравлического патрона и револьверной 6-ти позиционной головы.
Высокие технические характеристики станка и его надежность гарантируются установленными компонентами и узлами от проверенных производителей, что позволяет использовать данное оборудование для обработки деталей с высокой точностью и повторяемостью. Всё это в совокупности с небольшими габаритными размерами делает данный станок необходимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.
Использование револьверной головы открывает широкий спектр возможностей для автоматизации. Револьверная голова вмещает в себя сразу всю необходимую оснастку, что позволяет выполнять гораздо больше операций на рабочем месте - от точения и торцовки до создания резьбы на заготовке - у вас есть возможность без лишних трудностей переходить от одного процесса к другому. Таким образом, сочетание ЧПУ с меньшим количеством ручных операций и производство почти идентичных обрабатываемых деталей партиями - сильные стороны токарных станков этого типа.
Токарные станки могут использоваться для целого спектра процессов:
- Точение
- Торцовка
- Сверление
- Развёртка
- Расточная операция
- Отрезка на токарном станке
- Прорезание канавок (вместо того, чтобы обрезать конец заготовки)
- Нарезка резьбы, как на внешней стороне заготовки, так и на внутренней
Прочие конструктивные особенности станка:
- Полное кабинетное ограждение
- Жесткие направляющие скольжения
- Проходное отверстие шпинделя 60 мм
- Станина имеет индукционную закалку с твердостью > HRC50
- Моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость станку
- Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
- Благодаря ширине станины в 260 мм станок обладает высокой устойчивостью к вибрациям и высоким нагрузкам
Ремонт
✓ Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.
ПНР и запуск станка
✓ Произведем запуск оборудования. Обучим сотрудников. Предоставим оптимальные параметры настроек для дальнейшей работы.
Обучение
✓ Быстро обучим ваших сотрудников работать на любом станке, его обслуживанию, технике безопасности.
Модернизация
✓ Модернизируем станок, улучшив его технические параметры для повышения производительности. Модификация под ваши задачи.
![Кредит и Лизинг]()
Кредит и Лизинг
Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.
![Наличие Демо-зала]()
Наличие Демо-зала
Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!
![Гарантия Качества]()
Гарантия Качества
Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!
Токарный станок для металла
Токарный станок с ЧПУ по металлу — это высокотехнологичное оборудование, которое применяется для качественной обработки металлических изделий с акцентированной точностью. Эти станки оборудованы системой числового программного управления (ЧПУ), которая даёт возможность автоматизировать все этапы обработки.
Для понимания требуется разделить типы токарных станков по металлу на два - с прямой, а также с наклонной станиной, но это только начальная точка.
Токарные станки с ЧПУ по высоте центров могут подразделяться на:
✓ Компактные станки где высота центров достигает 150 мм (при РМЦ не более 750 мм);
✓ Средние станки в которых высота центров будет от 150 до 300 мм (при РМЦ 750, 1000, 1500 мм);
✓ Большие станки в которых высота центров свыше 300 мм и РМЦ от 1500 мм.
Токарные станки с ЧПУ, в зависимости от их предназначения, могут иметь различные особенности, которые определяют их сферу применения. Далее разберём несколько типов токарных станков с ЧПУ и их основные характеристики :
1. Токарные станки широкого назначения с ЧПУ: Эти станки используются для обработки разнообразных видов деталей. Эти станки выделяются расширенным спектром функционала, давая возможность выполнять различные виды обработки, такие как точение и другие.
2. Токарные станки с ЧПУ для сложных деталей: Некоторые станки нужны для обработки сложных изделий с различными геометрическими формами. Они оснащаются специальными приспособлениями для выполнения высокоточных операций.
3. Токарные станки с повышенной скоростью обработки : Эти станки предназначены для работы с материалами с высокой скоростью вращения шпинделя. Они применяются при производстве деталей менее акцентированных на точности.
4. Токарные станки с ЧПУ для массивных деталей: Определённые станки требуются для обработки массивных деталей, таких как корпуса и другие габаритные изделия. Они чаще всего имеют мощную конструкцию и способны обрабатывать детали крупногабаритных размеров.
5. Токарные станки с ЧПУ для серийного производства: Специализированные станки для производства типовых деталей в промышленных масштабах, обеспечивая высокую эффективность и повторяемость.
Каждый из данных видов токарных станков с ЧПУ имеет свои уникальные возможности, что позволяет приобрести оптимальное оборудование исходя из потребностей производства.
Сферы применения и преимущества токарных станков с ЧПУ по металлу
Использование токарных станков с ЧПУ по металлу особенно распространено в разных отраслях промышленности, например: судостроение и производство металлоконструкций. Эти станки применяются для выполнения таких операций, как зенкерование, развёртывание и т.п.
Как подобрать токарный станок с ЧПУ по металлу?
При поиске идеального токарного станка с ЧПУ необходимо учитывать несколько факторов, которые позволят вам сделать оптимальный выбор и обеспечить эффективное производство.
1. Тип задач и объем производства: Конкретизируйте, какие изделия вы планируете изготавливать на станке. Различные типы токарных станков с ЧПУ могут иметь типовые особенности зависящие от предназначения.
2. Технические характеристики: Обратите внимание на максимальные размеры обрабатываемых деталей, скорость вращения, контроллер и т.п.
3. Надежность и качество: Исследуйте рейтинги изготовителей токарных станков с ЧПУ. Немаловажно купить гарантированно надёжное оборудование, которое сможет эффективно работать на протяжении длительного времени.
4. Обучение персонала: Выбор токарного станка с ЧПУ также включает в себя обучение людей, которые будут работать на оборудовании.
5. Цена: Рассчитайте бюджет, который вы можете выделить на покупку токарного станка с ЧПУ. Учитывайте не только ценник оборудования, но и дополнительные затраты на подготовку персонала, пуско-наладочные работы и расходники.
