MetalTec HBС 50/1600 Гидравлический листогибочный пресс с ЧПУ с контроллером ESA630S - это оборудование, специально предназначенное для гибки листового металла с помощью холодной деформации. Это автоматизированное оборудование, которое позволяет точно настраивать параметры обработки листа и проводить обработку с минимальным вмешательством оператора благодаря числовому программному управлению (ЧПУ). Такие функции делают его идеальным для интеграции в автоматические производственные линии.
Листогибочный пресс состоит из:
- ✓ Гидроцилиндров, как основного компонента (гидроцилиндр состоит из поршня и штока);
- ✓ Гидравлического насоса, который приводится в действие электродвигателем;
- ✓ Рабочей поверхности (стола) и станины, которые являются опорой для обрабатываемого листа металла;
- ✓ Заднего и переднего упоров;
- ✓ Пульта управления оборудованием;
- ✓ Плунжера, подвижной части листогиба, оказывающей давление на металлический лист, заставляя его изгибаться;
- ✓ Матрицы и пуансона, которые определяет форму и размеры изделия снаружи и внутри соответственно.
Массивная станина
- ✓ Прошла отпуск и обжиг;
- ✓ Изготовлена из высокопрочной стали;
- ✓ Рама и основание изготавливаются за один установ;
- ✓ Стабильность конструкции, долговечность и высокая жесткость.

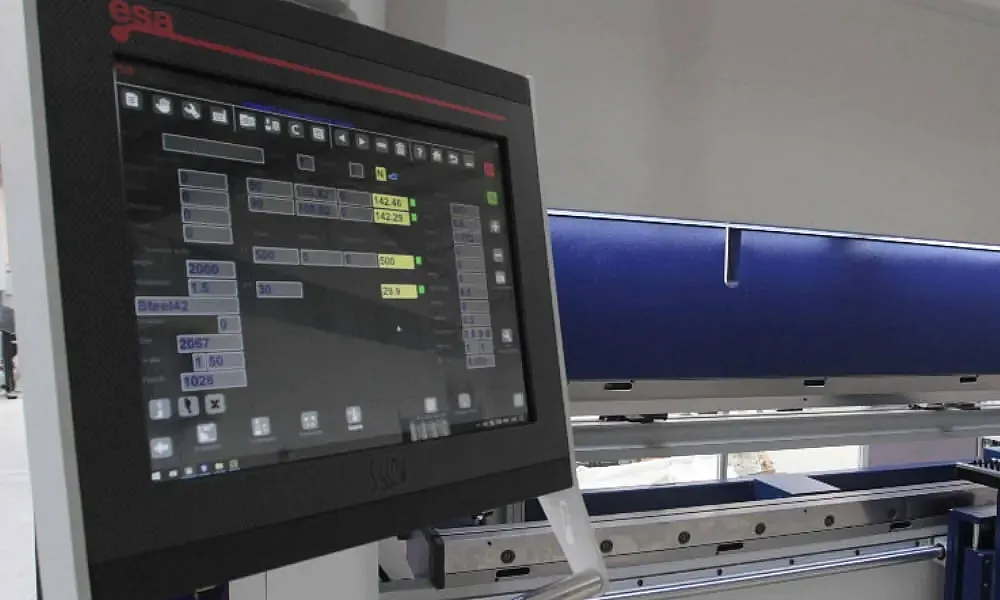

Промышленная система управления с ЧПУ ESA630S (Италия)
✓ Главная особенность данных прессов: возможность управления 4 осями + ось компенсации прогиба;
✓ Одна из мощнейших систем в своем классе. Основной блок терминала оснащен AMD etx-lx800 500 МГц и оперативной памятью 128 Мб;
✓ 10" экран управления - Touch Screen, с разрешением 1024x600 пикселей;
✓ Жесткий диск 128 mb. Встроенный 2D графический редактор для редактирования и ввода параметров обработки.
✓ Ручная 2D симуляция последовательности гиба, с предварительным просмотром результатов шагов по отдельности и результатов гиба;
✓ Интуитивно понятный интерфейс управления, эргономичный терминал;
✓ Управление всей системой - без необходимости установки дополнительных модулей.
Синхронизация ЧПУ
- ✓ Максимальная точность изгиба и повторяемость достигается благодаря постоянному контролю и корректировке параллельности балок с помощью системы ЧПУ и сервогидравлической системе синхронизации работы циллиндров (ЧПУ + сервогидравлическая система + оптические линейки и энкодеры).
Гидроцилиндры
- ✓ Гидроцилиндры контролируют применение силы, необходимой для создания высококачественных гибких деталей из металла;
- ✓ Состоят из поршня и штока, которые перемещаются внутри цилиндра, создавая давление.
Гидравлическая помпа Sunny
- ✓ Изготовлена в США;
- ✓ Признана мировыми производителями;
- ✓ Высокие эксплуатационные показатели;
- ✓ Надежная работа гидравлической системы.
Гидравлическая помпа поставляет масло под давлением в гидравлические цилиндры. Это создает силу, необходимую для смещения верхней балки и изгибания металлического листа при обработке.
Уплотнительные кольца Parker
- ✓ Данные уплотнительные кольца производятся в США;
- ✓ Обеспечивают надёжную герметичность всей системы за счёт своего качества и увеличенного ресурса службы;
- ✓ Изготовлены из твёрдого нитрила 90 дюрометров с высокой стойкостью к выдавливанию, что делает их пригодными для статических приложений с очень высоким давлением.
Гидравлическая система и клапаны Bosch Rexroth
- ✓ Гидравлическая система ведущего мирового производителя;
- ✓ Оптимальное распределение нагрузки.
Надёжный и мощный электродвигатель SIEMENS
- ✓ Изготовлен из чугуна;
- ✓ Оперативно реагирует на изменения нагрузки;
- ✓ Дополнительная защита от опасных факторов;
- ✓ Конструктивно снабжен ребристым корпусом;
- ✓ Оснащен пристроенным на валу в задней части крыльчаткой;.
- ✓ Имеет большую мощность при тех же габаритах, что и у стандартных двигателей.

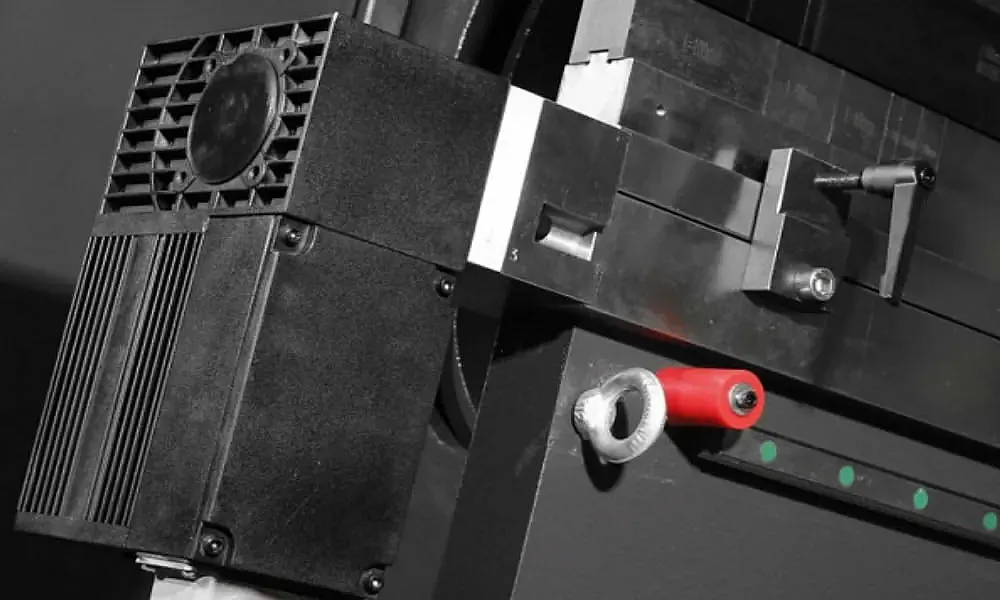

Высокоточные жёсткие задние упоры
- ✓ Точность перемещения упоров 0,01 мм;
- ✓ Сокращают время настройки и воспроизведения сохраненных программ гибки;
- ✓ Высокая скорость работы благодаря наличию серводвигателей;
- ✓ Используются высокоточные направляющим HIWIN (Тайвань);
- ✓ Автоматическая регулировка балки задних упоров.

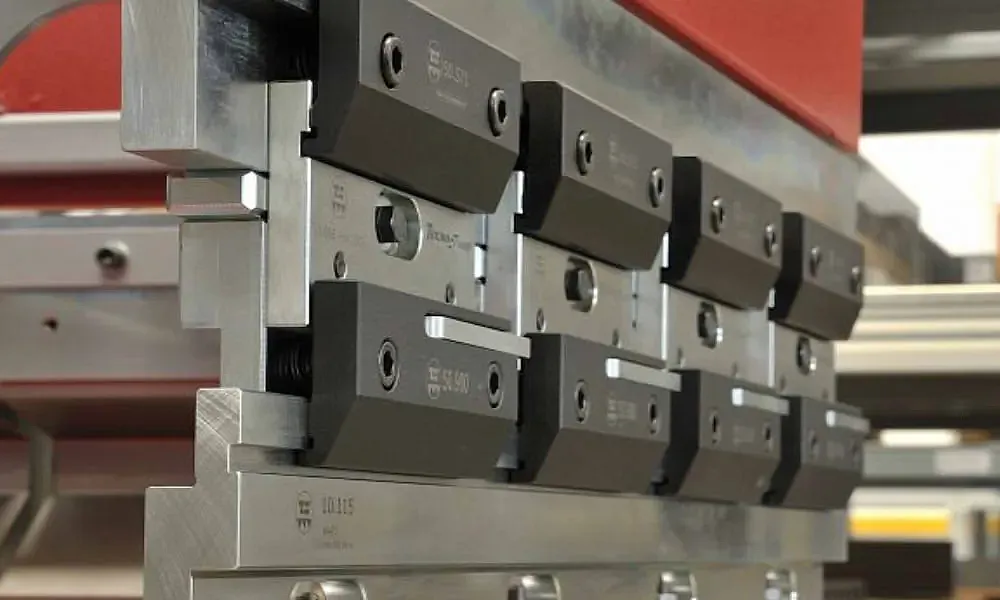

Гибочный инструмент системы крепления Amada/Promecam
✓ Является самым распространенным в мире;
✓ Подходит при гибке небольших заготовок сложной формы;
✓ Сокращение времени переналадки, связанной со сменной инструмента;
✓ Имеет очень большое разнообразие пуансонов и матриц, позволяющих выполнить практически любой гиб;
✓ Удобство монтажа. Позволяет устанавливать и снимать инструмент снизу, не перемещая его по всей длине пресса;
✓ Одновременная установка нескольких разных сегментов пуансонов.

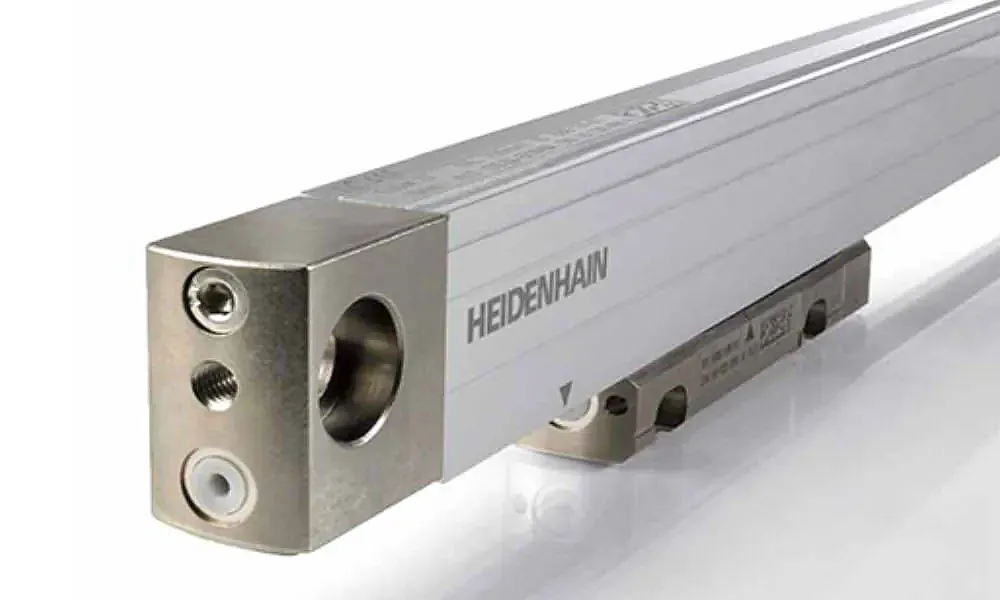

Оптические линейки HEIDENHAIN (Германия) PREMIUM
✓ Обеспечивают высокую точность требуемой позиции;
✓ Контроль и повышение точности линейных перемещений;
✓ Измерения положения верхней балки и синхронизация ее работы;
✓ Имеют высокую жесткость, не боятся нагрузок и ускорений;
✓ Точность позиционирования до ± 0,005 мм.
Моторизированная компенсация прогиба
✓ Исключено появление микротрещин на металле;
✓ Выгиб производится в заданном направлении без искажений и перекосов;
✓ Полностью компенсируется прогиб рабочей балки;
✓ Заготовка принимает нужную форму;
✓ Обеспечивает высокую точность и повторяемость гибки деталей на всей длине.
Педаль управления процессом гибки
- ✓ Листогибочный гидравлический пресс укомплектован выносным ножным модулем управления для удобства оператора;
- ✓ Модуль имеет две педали: для подачи верхней плиты вниз и отвода в первоначальное положение – вверх.
Виды гибки листа
- ✓ Листогибочный гидравлический пресс может выполнять различные виды гибки листового металла, включая V-образную гибку, формирование коробок, гибку с растяжением, гибку сложных форм и другие.
Гидравлические листогибочные прессы широко используются в металлообрабатывающей промышленности для создания различных металлических деталей и конструкций. Они подходят для работы с листовым металлом, включая алюминий, нержавеющую сталь и даже металлы с покрытием. Этот тип оборудования способен обеспечить высокую точность и производительность при изготовлении металлических изделий, особенно тех, которые имеют коническую или наклонную форму.
Пресс работает путем размещения заготовки между матрицей, закрепленной на рабочем столе, и пуансоном, который вдавливает установленну заготовку в матрицу. Затем гидравлическая система создает сильное давление, обеспечивая гибку металлического листа под определенным углом.
Это оборудование находит применение в различных сферах, включая дизайн, рекламу, строительство, производство бытовой техники, вентиляционные системы, мебель (включая декоративные элементы) и другие отрасли.
Ремонт
✓ Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.
ПНР и запуск станка
✓ Произведем запуск оборудования. Обучим сотрудников. Предоставим оптимальные параметры настроек для дальнейшей работы.
Обучение
✓ Быстро обучим ваших сотрудников работать на любом станке, его обслуживанию, технике безопасности.
Модернизация
✓ Модернизируем станок, улучшив его технические параметры для повышения производительности. Модификация под ваши задачи.
Кредит и Лизинг
Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.
Наличие Демо-зала
Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!
Гарантия Качества
Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!
Всегда на связи
Наш колл-центр всегда в боевой готовности. Мы серьёзно! Эти ребята профессионалы - готовы помочь вам с решением ваших проблем.
Листогибочный гидравлический пресс METALTEC HBS-50-1600 с ЧПУ
METALTEC HBS-50-1600 — это современный листогибочный гидравлический пресс с ЧПУ, предназначенный для высокоточной холодной деформации листового металла. Оборудование идеально подходит для предприятий, где требуется стабильное качество гибки и возможность автоматизации производственного процесса.
Пресс оснащён системой числового программного управления (ЧПУ) типа ESA630S (Италия). Благодаря этой системе возможно управление 4 осями и компенсацией прогиба балки. Интерфейс системы реализован на сенсорном экране диагональю 10 дюймов с разрешением 1024x600 пикселей, что обеспечивает удобство настройки параметров гибки и точность выполнения операций.
Система управления позволяет задавать параметры изгиба, редактировать программы, а также моделировать последовательность гибки в 2D-режиме. Это помогает визуализировать результат до начала реального цикла обработки. Также доступна функция ручной симуляции шагов гибки, что повышает безопасность и снижает риск ошибок при запуске новых изделий.
Конструкция станка отличается высокой жёсткостью и долговечностью. Станина изготовлена из высокопрочной стали и прошла отпуск и обжиг для снижения внутренних напряжений. Рама и основание выполняются за один технологический цикл, что гарантирует стабильность формы и устойчивость к нагрузкам при длительной эксплуатации.
Гидравлическая система состоит из мощного насоса Sunny (США), обеспечивающего стабильную работу оборудования. В конструкции используются гидроцилиндры, состоящие из поршня и штока, которые создают необходимое усилие для гибки заготовок. Давление в системе поддерживается на высоком уровне благодаря качественным уплотнительным кольцам Parker (США), обеспечивающим надёжную герметичность и долгий срок службы.
Для распределения нагрузки и контроля работы гидравлической системы используется оборудование Bosch Rexroth — одного из мировых лидеров в области гидравлики. Это гарантирует плавность хода, точность и надёжность при интенсивной эксплуатации.
Верхняя балка перемещается с использованием оптических линеек HEIDENHAIN (Германия), обеспечивающих точность позиционирования до ±0,005 мм. Такая система контролирует положение балки и синхронизирует её движение, что позволяет добиться максимальной повторяемости углов гибки по всей длине стола.
Задние упоры имеют серводвигатели и обеспечивают точность перемещения до 0,01 мм. Используются направляющие HIWIN (Тайвань), отличающиеся высокой точностью и износостойкостью. Функция моторизированной компенсации прогиба исключает появление микротрещин на металле и обеспечивает равномерный изгиб без перекосов.
Оборудование имеет возможность установки гибочного инструмента системы Amada/Promecam — одной из самых популярных в мире. Эта система позволяет быстро менять пуансоны и матрицы, одновременно устанавливать несколько сегментов и выполнять сложные формы гибки.
Пресс METALTEC HBS-50-1600 укомплектован выносным ножным модулем управления, который освобождает руки оператора во время работы и повышает эргономику процесса. Также предусмотрена возможность выполнения различных видов гибки: V-образной, коробчатой, с растяжением материала и других.
Электродвигатель SIEMENS обеспечивает стабильную работу оборудования даже при изменении нагрузки. Корпус двигателя выполнен из чугуна с ребристой поверхностью, способствующей эффективному охлаждению. Крыльчатка, установленная на валу, дополнительно усиливает теплообмен.
Подключение питания — трёхфазное, напряжение — 380 В. Пресс готов к работе сразу после подключения, так как поставляется в собранном виде с предустановленной оснасткой.
Если вы планируете купить листогибочный пресс с ЧПУ, METALTEC HBS-50-1600 станет надёжным решением для вашего производства. Высокая точность, модульная конструкция, применение компонентов ведущих мировых брендов и продуманная система управления делают его выгодным выбором для предприятий любого масштаба.
