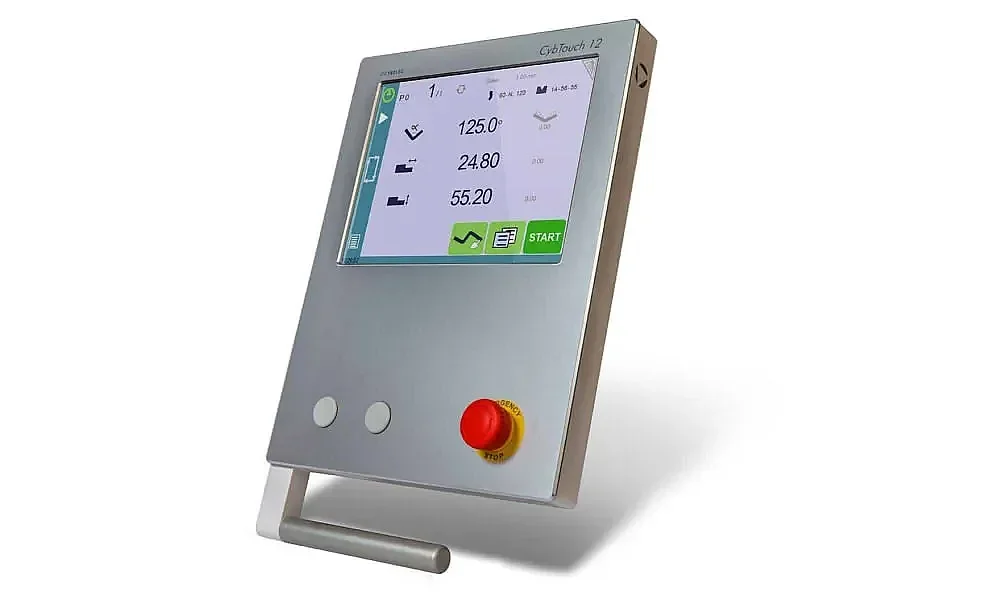

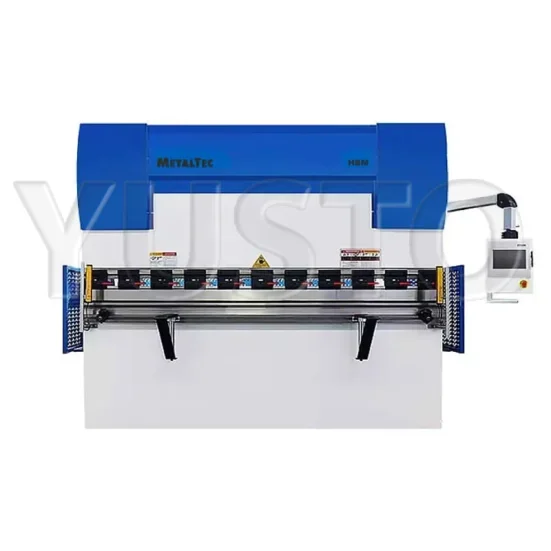

MetalTec HBM 63/2500 PRO Листогибочный гидравлический пресс с контроллером CT12 - это оборудование, специально предназначенное для гибки листового металла с помощью холодной деформации. Это автоматизированное оборудование, которое позволяет точно настраивать параметры обработки листа и проводить обработку с минимальным вмешательством оператора благодаря числовому программному управлению (ЧПУ). Такие функции делают его идеальным для интеграции в автоматические производственные линии.
Листогибочный пресс состоит из:
✓ Гидроцилиндров, как основного компонента (гидроцилиндр состоит из поршня и штока);
✓ Гидравлического насоса, который приводится в действие электродвигателем;
✓ Рабочей поверхности (стола) и станины, которые являются опорой для обрабатываемого листа металла;
✓ Заднего и переднего упоров;
✓ Пульта управления оборудованием;
✓ Плунжера, подвижной части листогиба, оказывающей давление на металлический лист, заставляя его изгибаться;
✓ Матрицы и пуансона, которые определяет форму и размеры изделия снаружи и внутри соответственно.
Массивная станина
✓ Прошла отпуск и обжиг;
✓ Изготовлена из высокопрочной стали;
✓ Рама и основание изготавливаются за один установ;
✓ Стабильность конструкции, долговечность и высокая жесткость.
Гидроцилиндры
✓ Гидроцилиндры контролируют применение силы, необходимой для создания высококачественных гибких деталей из металла;
✓ Состоят из поршня и штока, которые перемещаются внутри цилиндра, создавая давление.
Гидравлическая помпа Sunny
✓ Изготовлена в США;
✓ Признана мировыми производителями;
✓ Высокие эксплуатационные показатели;
✓ Надежная работа гидравлической системы.
Гидравлическая помпа поставляет масло под давлением в гидравлические цилиндры. Это создает силу, необходимую для смещения верхней балки и изгибания металлического листа при обработке.
Надёжный и мощный электродвигатель SIEMENS
✓ Изготовлен из чугуна;
✓ Оперативно реагирует на изменения нагрузки;
✓ Дополнительная защита от опасных факторов;
✓ Конструктивно снабжен ребристым корпусом;
✓ Оснащен пристроенным на валу в задней части крыльчаткой;.
✓ Имеет большую мощность при тех же габаритах, что и у стандартных двигателей.
Гидравлическая система и клапаны Bosch Rexroth
✓ Гидравлическая система ведущего мирового производителя;
✓ Оптимальное распределение нагрузки.
Высокоточные жёсткие задние упоры
✓ Точность перемещения упоров 0,01 мм;
✓ Сокращают время настройки и воспроизведения сохраненных программ гибки;

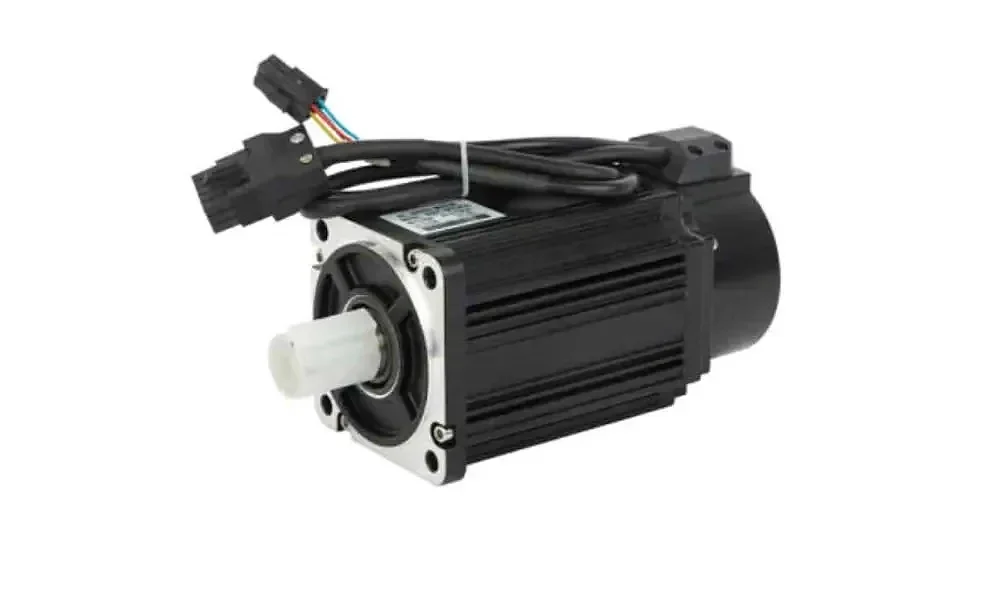

✓ Высокая скорость работы благодаря наличию серводвигателей;
✓ Используются высокоточные направляющим HIWIN (Тайвань);
✓ Автоматическая регулировка балки задних упоров.
Гибочный инструмент системы крепления Amada/Promecam
✓ Инструмент позволяет производить гибы с углами – от 90 и более градусов;
✓ Матрица гибочного инструмента V-образная многоручьевая, специально для гиба разных толщин металла.
Шкаф с электрокомпонентами SCHNEIDER (Франция)
✓ Предоставляет оператору удобный и быстрый доступ к компонентам;
✓ Промышленный изолированный электрошкаф надежно защищает составляющие, которые передают и обмениваются информацией с исполнительными механизмами, от воздействия внешней среды, пыли, влаги и т.д.;
✓ Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы листогиба.
Виды гибки листа
✓ Листогибочный гидравлический пресс может выполнять различные виды гибки листового металла, включая V-образную гибку, формирование коробок, гибку с растяжением, гибку сложных форм и другие.
Гидравлические листогибочные прессы широко используются в металлообрабатывающей промышленности для создания различных металлических деталей и конструкций. Они подходят для работы с листовым металлом, включая алюминий, нержавеющую сталь и даже металлы с покрытием. Этот тип оборудования способен обеспечить высокую точность и производительность при изготовлении металлических изделий, особенно тех, которые имеют коническую или наклонную форму.
Пресс работает путем размещения заготовки между матрицей, закрепленной на рабочем столе, и пуансоном, который вдавливает установленну заготовку в матрицу. Затем гидравлическая система создает сильное давление, обеспечивая гибку металлического листа под определенным углом.
Это оборудование находит применение в различных сферах, включая дизайн, рекламу, строительство, производство бытовой техники, вентиляционные системы, мебель (включая декоративные элементы) и другие отрасли.
✓ Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.
Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.
Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!
Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!
Гибка – это вид металлообработки с помощью листогибочного оборудования в результате которого выполняется изменение формы заготовки для придания ей нужной формы. Далее мы поговорим листогибочных станках, их характеристиках и других вещах, которые требуется знать перед приобретением листогиба.
Преимущества листогибочного оборудования
Основными преимуществами листогибочного пресса являются:
Возможность изготовления деталей сложных форм;
Так как заготовка изменяет свою форму из-за сугубо физического воздействия, описываемый тип металлообработки не оказывает пагубного влияния на устойчивость металла к коррозии ;
Безотходное производство, не требующее расходников;
Ощутимое облегчение процесса, требующего физических усилий и времязатрат ;
Строение листогибочных станков
Для того, чтобы не прогадать с выбором листогибочного станка, для начала важно получить понимание элементов его конструкции :
Станина (рама) – каркас листогибочного оборудования, куда устанавливаются все его остальные элементы станка. В связи с этим станина обязана иметь высокий уровень жесткости, так как в процессе работы оборудования вся нагрузка будет идти именно на неё.
Рабочее поле – определяет размеры оборудования. От размеров рабочего поля зависит максимальная длина листа для последующей гибки.
Привод станка – именно он создаёт необходимое усилие для гибки металлической заготовки. Для гибки более толстых листов металла нужно большее усилие, поэтому при поиске листогиба под конкретные материалы данному параметру стоит уделить особое внимание.
Возможны несколько видов приводов листогибов и по их типу можно выделить несколько основных разновидностей станков :ручные, электромагнитные, электромеханические и гидравлические, но говорить мы далее будем только о последних.
Гидравлические. Данные станки приводятся в движение за счёт гидравлики, состоящей из гидроцилиндров и жидкости. Такое оборудование является наиболее мощным и надёжным типом листогибочных прессов, способным придать почти любую форму даже толстым металлическим листам. Они выделяются большой точностью и повторяемостью операций и хорошо подходят особенно для крупных производств. Они зачастую оснащены системой ЧПУ, что дополнительно повышает удобство их эксплуатации и добавляет возможности по автоматизации производства.
Гибочный инструмент – для придания заготовке требуемой формы могут применяться различные гибочные инструменты, способные обеспечивать различные углы гибки.
Количество осей – разные модели листогибочных станков обладают не одинаковым числом рабочих осей, от которого зависит допустимая сложность изготавливаемых изделий и компенсация прогиба балки. По данным осям происходит перемещение различных элементов, таких как задние упоры.
