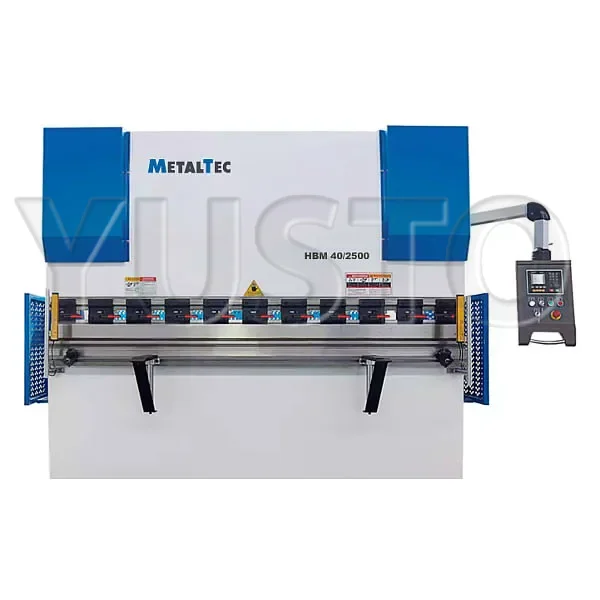

Листогибочный пресс с контроллером Е22 MetalTec HBM 63/2500 гидравлический станок с ЧПУ

Листогибочный пресс с контроллером Е22 MetalTec HBM 63/2500 гидравлический станок с ЧПУ

Контроллер: Е22; Рабочая скорость: 11 м/мин. Мощность: 5,5 кВт. Рабочая длина: 2500 мм. Расстояние между колоннами: 2050 мм. Усилие: 630 кН. Глубина подачи: 180 мм. Ход инструмента: 70 мм/с.
Смотреть все характеристики
1 707 075
  • Самовывоз бесплатно
1 877 800
  • Самовывоз бесплатно
  • Настройка, запуск, обучение

система мониторинга conintel бесплатно к оборудованию от 1 млн рублей
До 60% повышение производительности
Система мониторинга Conintel в подарок!
  • Повышение загрузки производства
  • Снижение простоев оборудования
  • Увеличение выпуска продукции
  • Рост трудовой дисциплины
  • Онлайн контроль станков и персонала

Подробнее о системе:   Скачать презентацию

В 2024 году Conintel воошел в ТОП 24 победителей форума федеральной инициативы «Национальная Технологическая Революция 20.35»

* Оставьте заявку на оборудование и получите индивидуальное предложение!

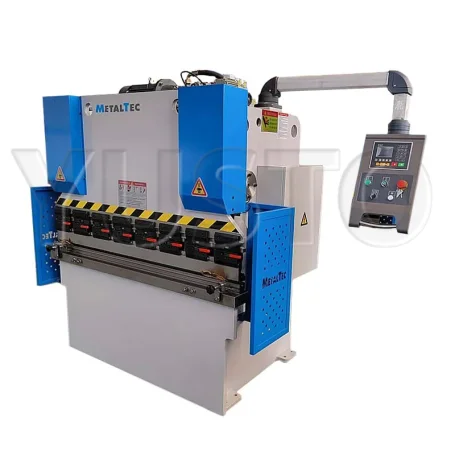

MetalTec HBM 63/2500 Гидравлический листогибочный пресс с контроллером Е22 специализируется на гибке листового металла при помощи холодной деформации. Данное оборудование является автоматическим: благодаря блоку числового программного управления (ЧПУ) на листогибочном станке возможна точная настройка параметров обработки листа при минимальном участии оператора. При данных условиях пресс можно использовать в составе автоматических производственных линий.

Строение листогиба

Листогибочный пресс состоит из:

  • Гидроцилиндров, как основного компонента (гидроцилиндр состоит из поршня и штока);
  • Гидравлического насоса, который приводится в действие электродвигателем;
  • Рабочей поверхности (стола) и станины, которые являются опорой для обрабатываемого листа металла;
  • Заднего и переднего упоров;
  • Пульта управления оборудованием;
  • Плунжера, подвижной части листогиба, оказывающей давление на металлический лист, заставляя его изгибаться;
  • Матрицы и пуансона, которые определяет форму и размеры изделия снаружи и внутри соответственно.

Массивная станина

Массивная станина

  • Прошла отпуск и обжиг;
  • Изготовлена из высокопрочной стали;
  • Рама и основание изготавливаются за один установ;
  • Стабильность конструкции, долговечность и высокая жесткость.

Система управления E22

Система управления E22

  • Технологичная и функциональная система управления, которая подходит для большинства задач;
  • Удобна и эргономична, предназначена для работы в условиях различной степени загруженности;
  • Позволяет оптимизировать и сохранять операции гиба для последующего их воспроизведения без лишних временных затрат;
  • Система отображает положения заднего упора с точностью 0,1 мм и отображение позиций осей X/Y;
  • Предусмотрена возможность выбора системы измерения (дюйм/мм) и ручного режима работы.

С помощью этой системы управления возможны: установка ограничений хода заднего упора и траверс, настройка времени выдержки, пошаговое программирование, программирование угла гиба в градусах (а также корректировка угла без самостоятельного высчитывания параметров).

Гидроцилиндры

Гидроцилиндры

  • Гидроцилиндры контролируют применение силы, необходимой для создания высококачественных гибких деталей из металла;
  • Состоят из поршня и штока, которые перемещаются внутри цилиндра, создавая давление.

Гидравлическая система и клапаны Bosch Rexroth

Гидравлическая система и клапаны Bosch Rexroth

  • Гидравлическая система ведущего мирового производителя;
  • Оптимальное распределение нагрузки.

Гидравлическая помпа Sunny

Гидравлическая помпа Sunny

  • Изготовлена в США;
  • Признана мировыми производителями;
  • Высокие эксплуатационные показатели;
  • Надежная работа гидравлической системы.

Гидравлическая помпа поставляет масло под давлением в гидравлические цилиндры. Это создает силу, необходимую для смещения верхней балки и изгибания металлического листа при обработке.

Уплотнительные кольца

Уплотнительные кольца Parker

  • Данные уплотнительные кольца производятся в США;
  • Обеспечивают надёжную герметичность всей системы за счёт своего качества и увеличенного ресурса службы;
  • Изготовлены из твёрдого нитрила 90 дюрометров с высокой стойкостью к выдавливанию, что делает их пригодными для статических приложений с очень высоким давлением.

Педаль управления процессом гибки

Педаль управления процессом гибки

  • Листогибочный гидравлический пресс укомплектован выносным ножным модулем управления для удобства оператора;
  • Модуль имеет две педали: для подачи верхней плиты вниз и отвода в первоначальное положение – вверх.

Передние поддерживающие упоры

Передние поддерживающие упоры

  • Предотвращают деформацию изделия;
  • Обеспечивают более точные результаты изгибания;
  • Удобное базирование листа, что облегчает задачу оператору;
  • Возможность отрегулировать упоры по высоте и по ширине рабочего стола;
  • Обеспечивают правильное положение и стабильность листа во время работы пресcа.

Высокоточные жёсткие задние упоры

Высокоточные жёсткие задние упоры

  • Точность перемещения упоров 0,01 мм;
  • Сокращают время настройки и воспроизведения сохраненных программ гибки;
  • Высокая скорость работы благодаря наличию серводвигателей;
  • Используются высокоточные направляющим HIWIN (Тайвань);
  • Автоматическая регулировка балки задних упоров.

Надёжный и мощный электродвигатель

Надёжный и мощный электродвигатель SIEMENS

  • Изготовлен из чугуна;
  • Оперативно реагирует на изменения нагрузки;
  • Дополнительная защита от опасных факторов;
  • Конструктивно снабжен ребристым корпусом;
  • Оснащен пристроенным на валу в задней части крыльчаткой;.
  • Имеет большую мощность при тех же габаритах, что и у стандартных двигателей.

Инвертор Delta

Инвертор Delta

  • DELTA – ведущий Тайваньский производитель электрокомпонентов, систем автоматизации, серводвигателей и т.д.;
  • Данный инвертор осуществляет точное и плавное перемещение по осям и контролирует скорость и момент времени гибки металлического листа;
  • Использование инвертора не только уменьшает энергопотребление и шум, но и повышает эффективность работы и увеличивает срок службы оборудования.

Шкаф с электрокомпонентами

Шкаф с электрокомпонентами SCHNEIDER (Франция)

  • Предоставляет оператору удобный и быстрый доступ к компонентам;
  • Промышленный изолированный электрошкаф надежно защищает составляющие, которые передают и обмениваются информацией с исполнительными механизмами, от воздействия внешней среды, пыли, влаги и т.д.;
  • Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы листогиба.

Гибочный инструмент

Гибочный инструмент системы крепления Amada/Promecam

  • Пресс укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица);
  • Инструмент позволяет производить гибы с углами – от 90 и более градусов;
  • Матрица гибочного инструмента V-образная многоручьевая, специально для гиба разных толщин металла.

Быстросменный инструмент Amada Promecam

Быстросменный инструмент

Пресс оснащен быстросменной системой фиксации инструмента. Наиболее хорошо она подходит для гибки небольших заготовок сложной формы, с одновременной установкой нескольких сегментов пуансонов.

Синхронизация гидроцилиндров

Синхронизация гидроцилиндров

Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жёсткая синхронизация гидроцилиндров имеет решающее значение в предотвращении деформаций листа металла и обеспечения точности гибки.

Защитное ограждение рабочей зоны

Защитное ограждение рабочей зоны листогибочного пресса

Защитное ограждение предотвращает доступ посторонних лиц к узлам станка и рабочей зоне, способствуя снижению риска травм на производстве.

Индукционные концевики определения положения верхней плиты

Индукционные концевики определения положения верхней плиты

Благодаря верхнему и нижнему индукционным концевикам, система отслеживает положение РАМ. Точность позиционирования составляет 0,01 мм.

Виды гибки листа Виды гибки листа Виды гибки листа

Виды гибки листа

  • Листогибочный гидравлический пресс может выполнять различные виды гибки листового металла, включая V-образную гибку, формирование коробок, гибку с растяжением, гибку сложных форм и другие.

Такой тип оборудования, как гидравлический листогибочный пресс, широко используется в металлообрабатывающей промышленности для изготовления деталей и конструкций из листового металла (алюминия, нержавеющей стали или тех металлов, на которые уже нанесено покрытие). Он прекрасно подходит для производства различных типов металлических изделий, в особенности для деталей с конической или наклонной поверхностью.

Гидравлические листогибочные прессы обеспечивают точность и высокую производительность при обработке металла, делая возможным изготовление различных изделий, таких как корпуса, обшивки, кожухи и другие металлические детали. Заготовку располагают между матрицей, закрепленной на рабочем столе станка, и пуансоном, который вдавливает ее в матрицу. С помощью гидравлической системы создается сильное давление, что позволяет сгибать металлический лист под определенным углом.

Листогибы применяются в таких сферах, как: дизайн, рекламный бизнес, строительная отрасль, производство бытовой техники, вентиляционных воздуховодов, мебели (в том числе её декоративных элементов) и т.д.
