MetalTec HBM 125/3200C Гидравлический листогибочный пресс с контроллером TP10S - это оборудование, специально предназначенное для гибки листового металла с помощью холодной деформации. Это автоматизированное оборудование, которое позволяет точно настраивать параметры обработки листа и проводить обработку с минимальным вмешательством оператора благодаря числовому программному управлению (ЧПУ). Такие функции делают его идеальным для интеграции в автоматические производственные линии.

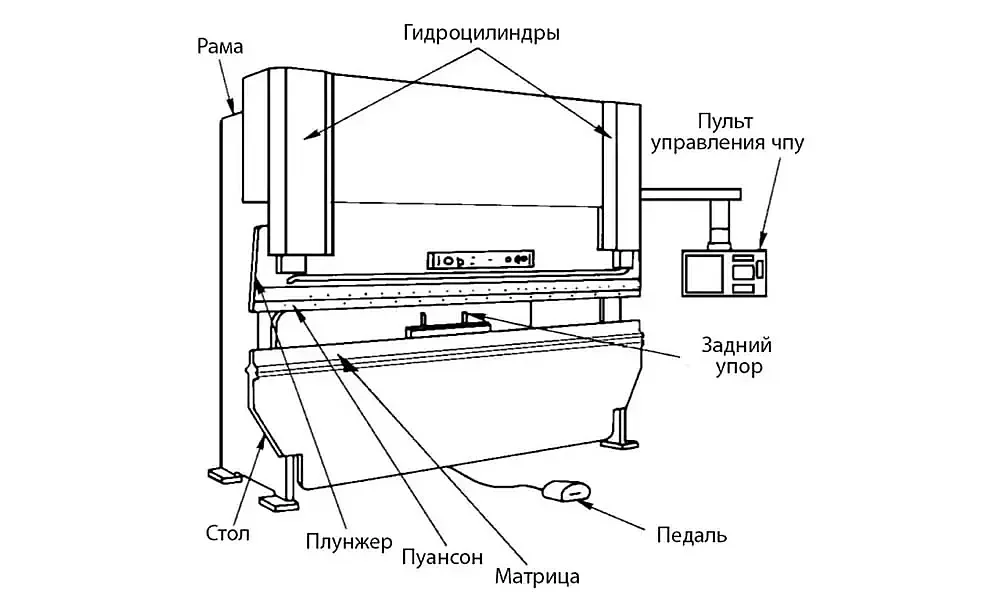

Листогибочный пресс состоит из:
- ✓ Гидроцилиндров, как основного компонента (гидроцилиндр состоит из поршня и штока);
- ✓ Гидравлического насоса, который приводится в действие электродвигателем;
- ✓ Рабочей поверхности (стола) и станины, которые являются опорой для обрабатываемого листа металла;
- ✓ Заднего и переднего упоров;
- ✓ Пульта управления оборудованием;
- ✓ Плунжера, подвижной части листогиба, оказывающей давление на металлический лист, заставляя его изгибаться;
- ✓ Матрицы и пуансона, которые определяет форму и размеры изделия снаружи и внутри соответственно.

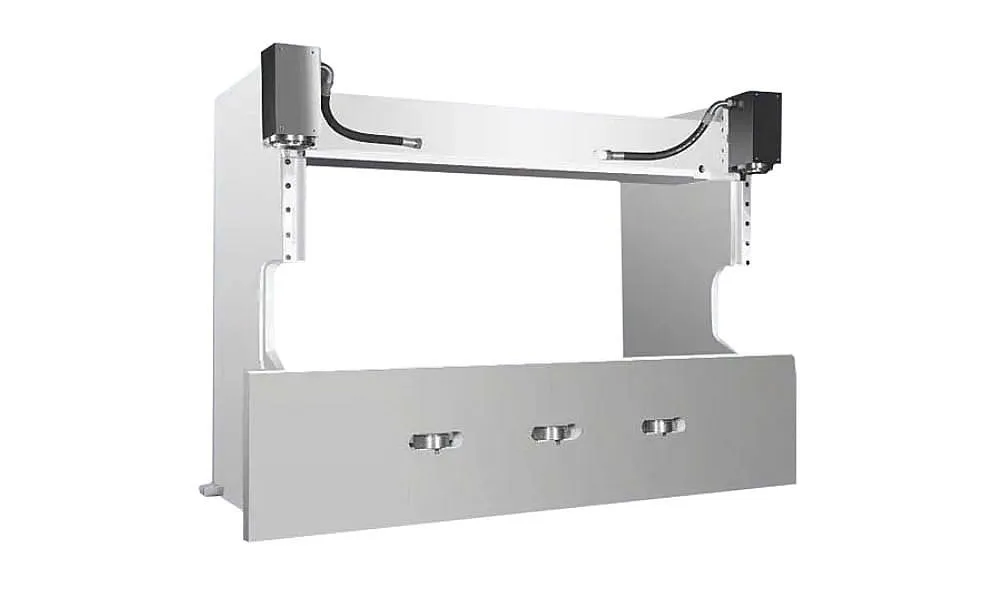

Массивная станина
- ✓ Прошла отпуск и обжиг;
- ✓ Изготовлена из высокопрочной стали;
- ✓ Рама и основание изготавливаются за один установ;
- ✓ Стабильность конструкции, долговечность и высокая жесткость.

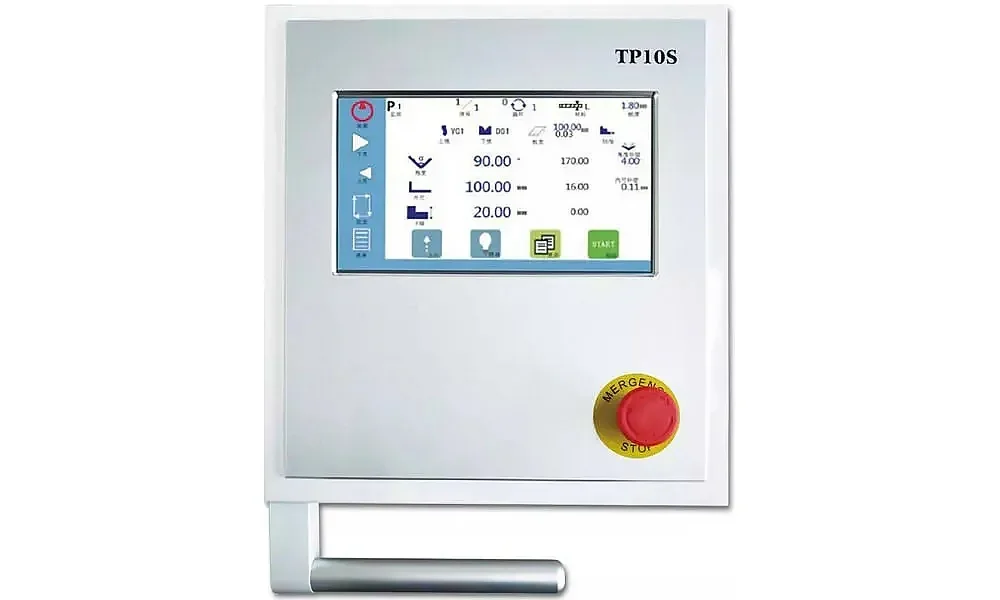

Система управления TP10S
- ✓ Позволяет осуществлять контроль 2 осей листогибочного пресса, при этом поддержка работы с серводвигателем оси Х позволяет корректировать и осуществлять точную настройку на необходимые размеры гиба;
- ✓ Дисплей имеет 7-дюймовый цветной сенсорный TFT-экран и интуитивный функционал для простоты и удобства управления, а также обладает высокой контрастностью;
- ✓ Система позволяет оптимизировать и сохранять операции гиба для последующего их воспроизведения без лишних временных затрат, что необходимо для эффективного массового производства;
- ✓ Автоматический расчёт угла и длины функций изгиба. Оператору достаточно установить угол гиба, а система сама настроит глубину опускания слайдера;
- ✓ Предусмотрена возможность гибки радиусных деталей и управления положением заднего упора.

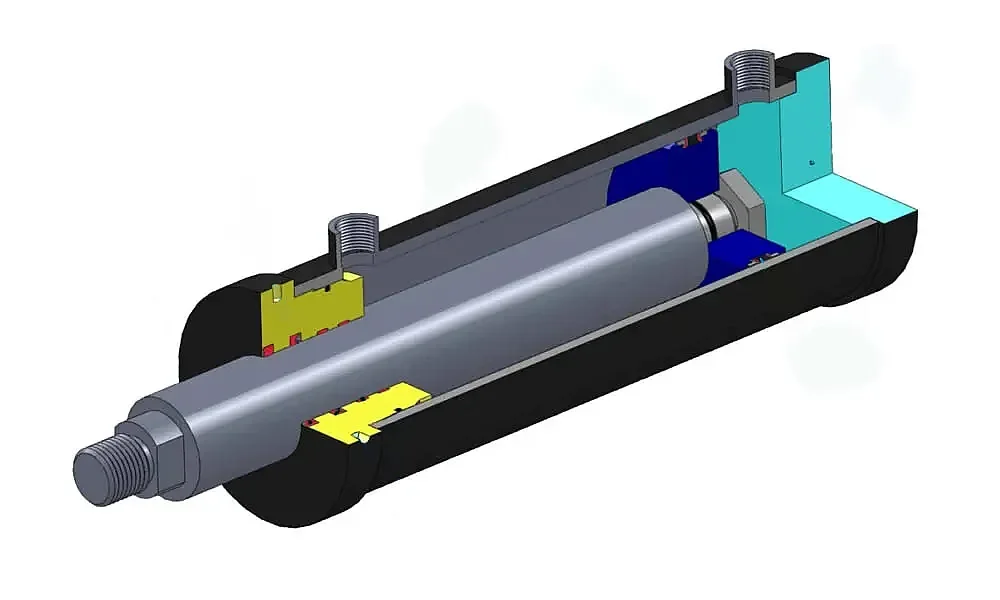

Гидроцилиндры
- ✓ Гидроцилиндры контролируют применение силы, необходимой для создания высококачественных гибких деталей из металла;
- ✓ Состоят из поршня и штока, которые перемещаются внутри цилиндра, создавая давление.
Гидравлическая помпа Sunny
- ✓ Изготовлена в США;
- ✓ Признана мировыми производителями;
- ✓ Высокие эксплуатационные показатели;
- ✓ Надежная работа гидравлической системы.
Гидравлическая помпа поставляет масло под давлением в гидравлические цилиндры. Это создает силу, необходимую для смещения верхней балки и изгибания металлического листа при обработке.

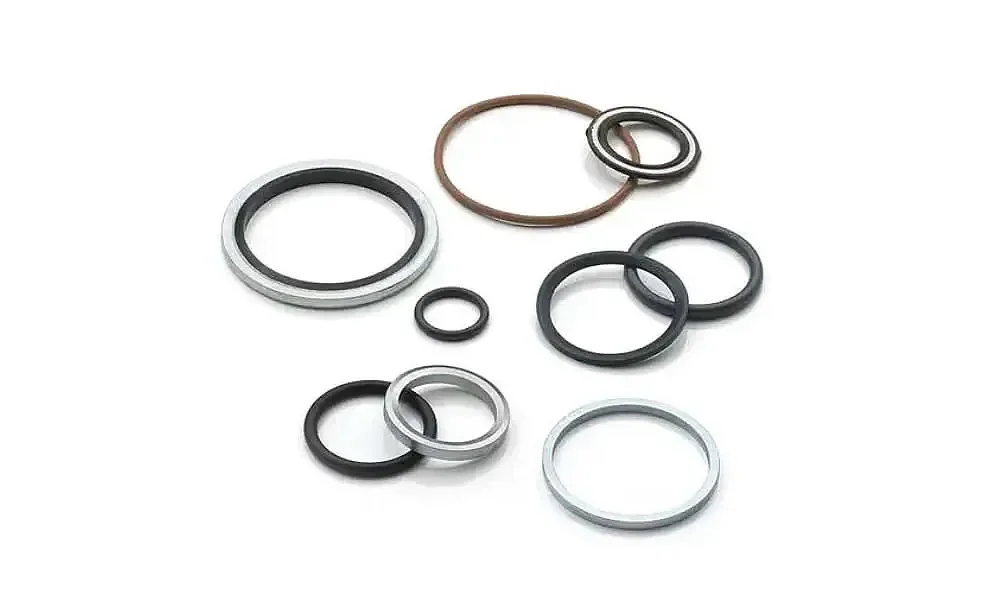

Уплотнительные кольца Parker
- ✓ Данные уплотнительные кольца производятся в США;
- ✓ Обеспечивают надёжную герметичность всей системы за счёт своего качества и увеличенного ресурса службы;
- ✓ Изготовлены из твёрдого нитрила 90 дюрометров с высокой стойкостью к выдавливанию, что делает их пригодными для статических приложений с очень высоким давлением.

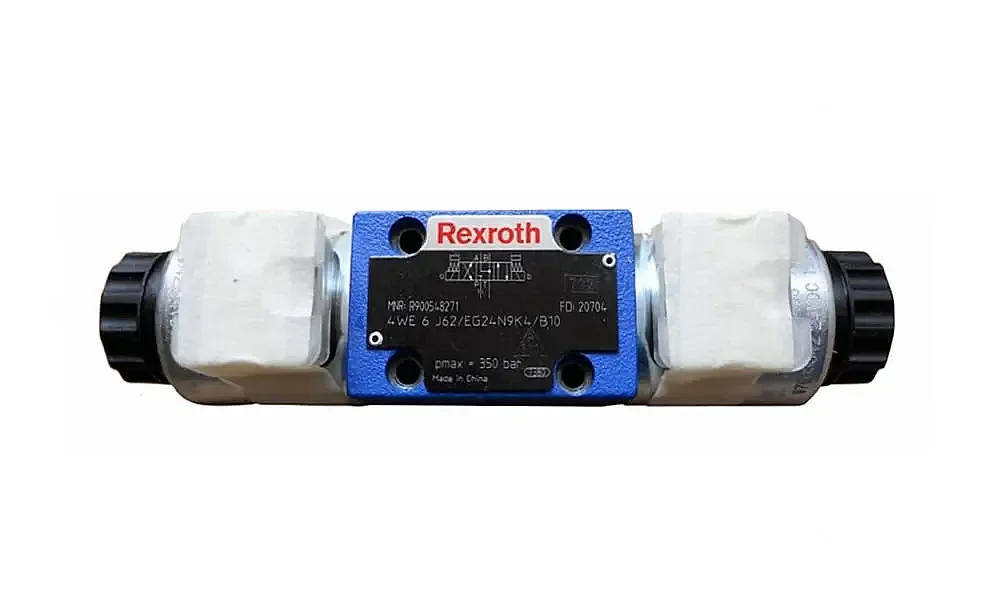

Гидравлическая система и клапаны Bosch Rexroth
- ✓ Гидравлическая система ведущего мирового производителя;
- ✓ Оптимальное распределение нагрузки.

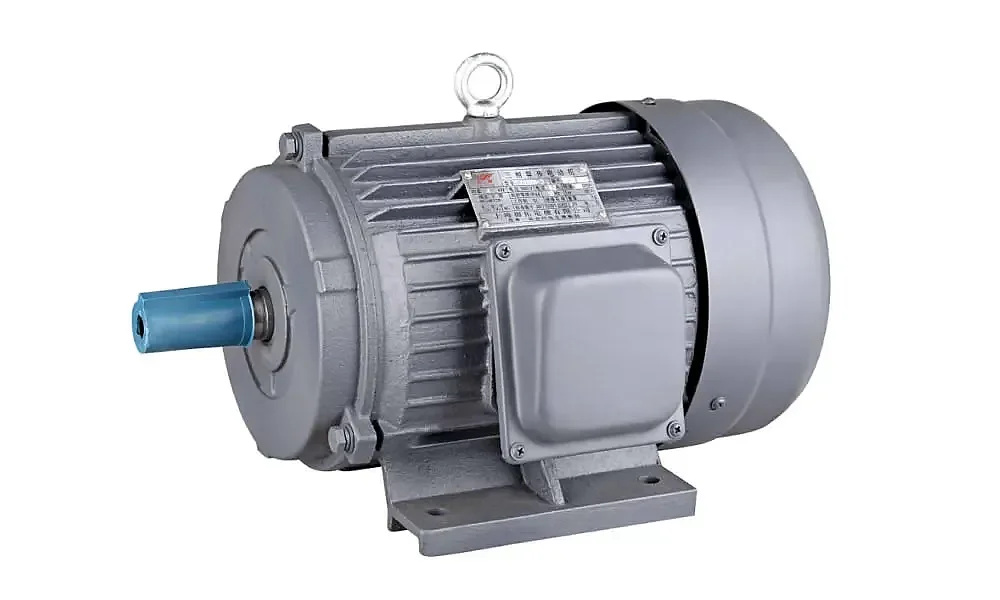

Надёжный и мощный электродвигатель SIEMENS
- ✓ Изготовлен из чугуна;
- ✓ Оперативно реагирует на изменения нагрузки;
- ✓ Дополнительная защита от опасных факторов;
- ✓ Конструктивно снабжен ребристым корпусом;
- ✓ Оснащен пристроенным на валу в задней части крыльчаткой;.
- ✓ Имеет большую мощность при тех же габаритах, что и у стандартных двигателей.

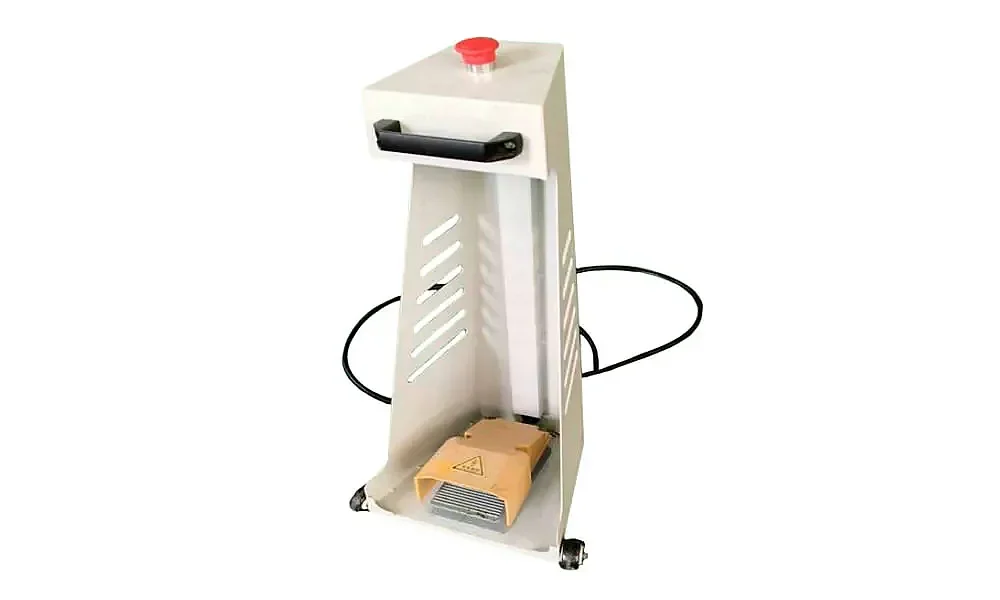

Педаль управления процессом гибки
- ✓ Листогибочный гидравлический пресс укомплектован выносным ножным модулем управления для удобства оператора;
- ✓ Модуль имеет две педали: для подачи верхней плиты вниз и отвода в первоначальное положение – вверх.
Высокоточные жёсткие задние упоры
- ✓ Точность перемещения упоров 0,01 мм;
- ✓ Сокращают время настройки и воспроизведения сохраненных программ гибки;
- ✓ Высокая скорость работы благодаря наличию серводвигателей;
- ✓ Используются высокоточные направляющим HIWIN (Тайвань);
- ✓ Автоматическая регулировка балки задних упоров.

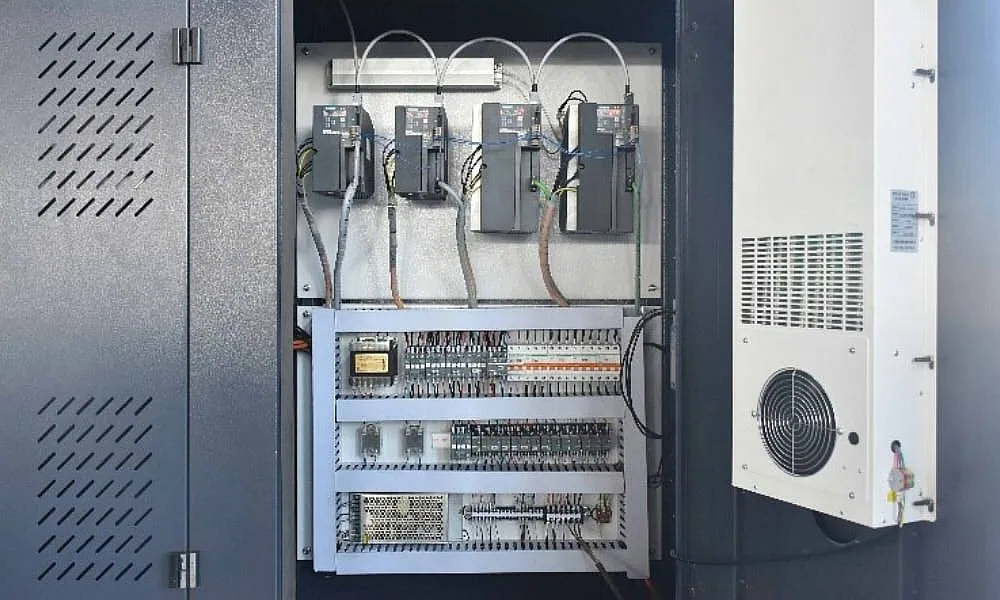

Шкаф с электрокомпонентами SCHNEIDER (Франция)
- ✓ Предоставляет оператору удобный и быстрый доступ к компонентам;
- ✓ Промышленный изолированный электрошкаф надежно защищает составляющие, которые передают и обмениваются информацией с исполнительными механизмами, от воздействия внешней среды, пыли, влаги и т.д.;
- ✓ Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы листогиба.

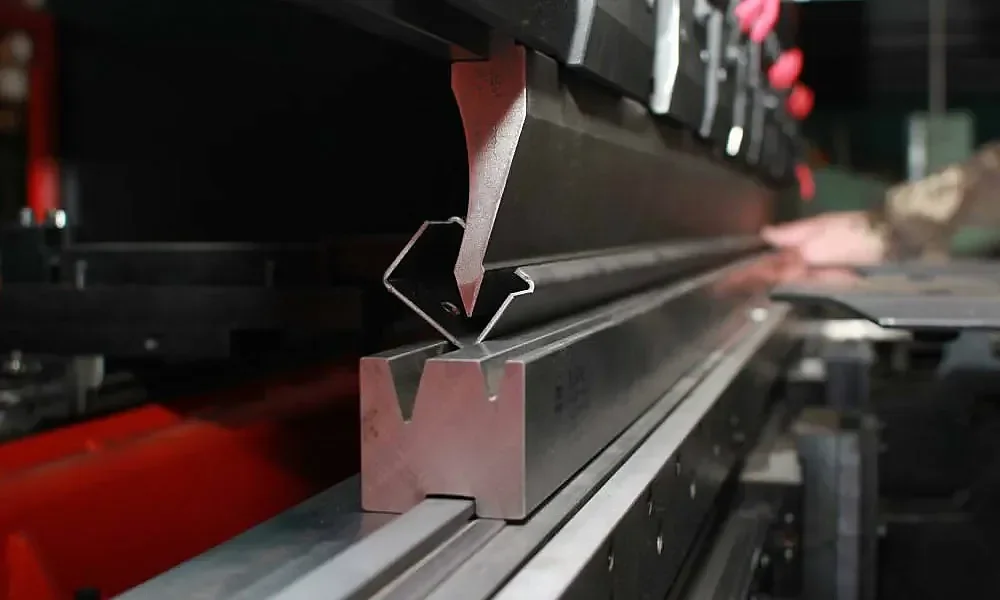

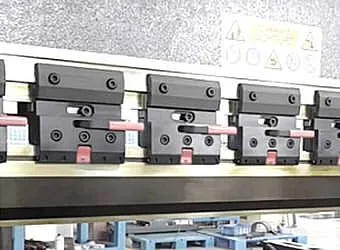

Быстросменный инструмент
Пресс оснащен быстросменной системой фиксации инструмента. Наиболее хорошо она подходит для гибки небольших заготовок сложной формы, с одновременной установкой нескольких сегментов пуансонов.

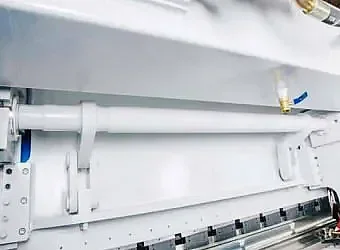

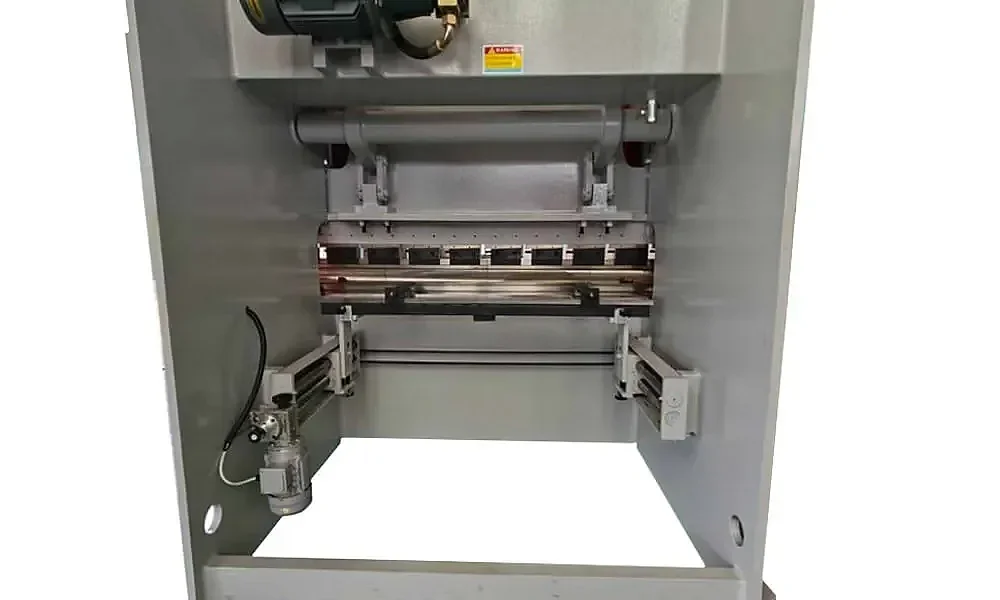

Синхронизация гидроцилиндров
Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жёсткая синхронизация гидроцилиндров имеет решающее значение в предотвращении деформаций листа металла и обеспечения точности гибки.

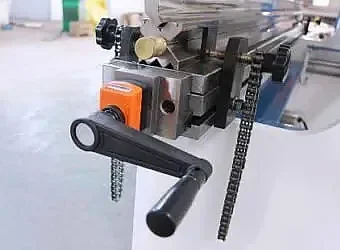

Ручная компенсация прогиба
Данный механизм нужен для компенсации прогиба балки, который появляется в момент давления пуансоном на лист за счёт усилия, развиваемого гидравлическими цилиндрами. Система компенсации прогиба позволяет получить качественный гиб с постоянным углом по всей длине.

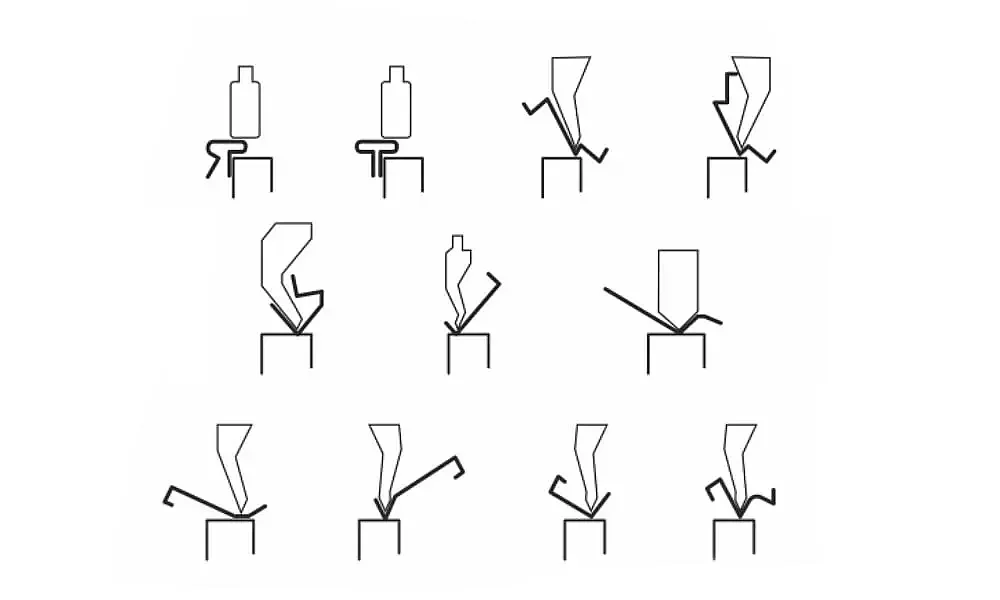

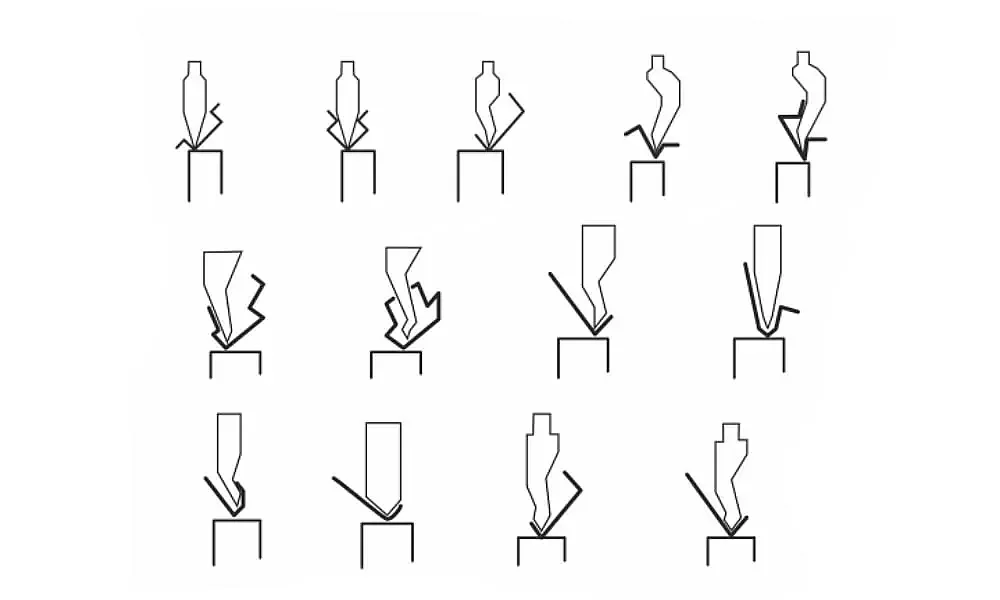

Виды гибки листа
- ✓ Листогибочный гидравлический пресс может выполнять различные виды гибки листового металла, включая V-образную гибку, формирование коробок, гибку с растяжением, гибку сложных форм и другие.
Гидравлические листогибочные прессы широко используются в металлообрабатывающей промышленности для создания различных металлических деталей и конструкций. Они подходят для работы с листовым металлом, включая алюминий, нержавеющую сталь и даже металлы с покрытием. Этот тип оборудования способен обеспечить высокую точность и производительность при изготовлении металлических изделий, особенно тех, которые имеют коническую или наклонную форму.
Пресс работает путем размещения заготовки между матрицей, закрепленной на рабочем столе, и пуансоном, который вдавливает установленну заготовку в матрицу. Затем гидравлическая система создает сильное давление, обеспечивая гибку металлического листа под определенным углом.
Это оборудование находит применение в различных сферах, включая дизайн, рекламу, строительство, производство бытовой техники, вентиляционные системы, мебель (включая декоративные элементы) и другие отрасли.
Ремонт
✓ Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.
ПНР и запуск станка
✓ Произведем запуск оборудования. Обучим сотрудников. Предоставим оптимальные параметры настроек для дальнейшей работы.
Обучение
✓ Быстро обучим ваших сотрудников работать на любом станке, его обслуживанию, технике безопасности.
Модернизация
✓ Модернизируем станок, улучшив его технические параметры для повышения производительности. Модификация под ваши задачи.
Кредит и Лизинг
Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.
Наличие Демо-зала
Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!
Гарантия Качества
Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!
Всегда на связи
Наш колл-центр всегда в боевой готовности. Мы серьёзно! Эти ребята профессионалы - готовы помочь вам с решением ваших проблем.

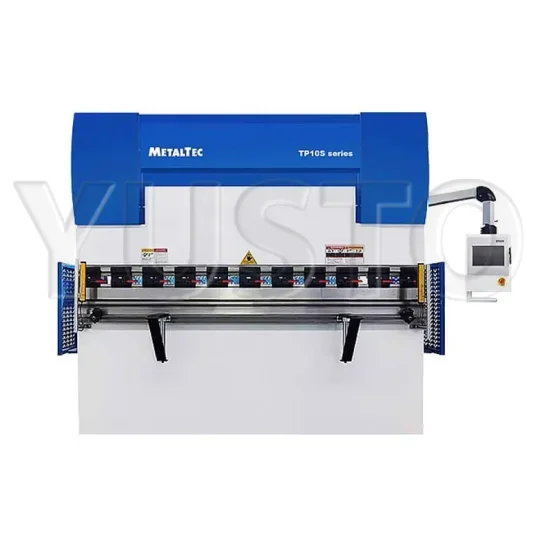

Листогибочный гидравлический пресс METALTEC HBM-125-3200C с контроллером TP10S
METALTEC HBM-125-3200C — это высокопроизводительный листогибочный гидравлический пресс с ЧПУ, предназначенный для точной холодной деформации листового металла. Оборудование разработано для использования на крупных производственных предприятиях, где требуется обработка длинномерных заготовок с высокой степенью автоматизации и стабильного качества гибки.
Пресс имеет максимальное усилие 125 тонн и длину рабочего стола 3200 мм. Эти параметры позволяют выполнять гибку крупногабаритных деталей, таких как элементы вентиляции, кровельные конструкции, корпуса промышленного оборудования, декоративные панели и другие изделия из стали, нержавеющих сплавов и цветных металлов.
Система управления TP10S (цветной сенсорный экран диагональю 10 дюймов) обеспечивает удобство задания параметров гибки, хранение программ и моделирование последовательности операций. Интерфейс системы интуитивно понятен и позволяет визуализировать результат до начала реального цикла гибки. Также реализована функция ручной 2D-симуляции шагов гибки, что повышает безопасность и снижает риск ошибок при запуске новых изделий.
Контроллер обеспечивает управление по осям X, Y, Z и R, а также реализует функцию компенсации прогиба балки. Это позволяет добиться равномерного угла изгиба по всей длине заготовки и исключить перекосы при обработке длинномерных листов.
Конструкция станка выполнена из высокопрочной стали, прошедшей термообработку для снижения внутренних напряжений. Станина и рама изготовлены за один технологический цикл, что обеспечивает их жёсткость, долговечность и устойчивость к нагрузкам даже при длительной эксплуатации.
Гидравлическая система состоит из насоса Sunny (США), обеспечивающего надёжную и стабильную работу оборудования. В конструкции используются гидроцилиндры, состоящие из поршня и штока, которые создают необходимое давление для качественной гибки заготовок.
Для герметичности и долговечности гидросистемы применяются уплотнительные кольца Parker (США), отличающиеся высокой стойкостью к износу и способностью выдерживать экстремальные давления. Это значительно повышает надёжность работы оборудования.
Пресс оснащён системой распределения гидравлической нагрузки от ведущего мирового производителя — Bosch Rexroth (Германия). Эта система обеспечивает стабильную работу цилиндров, равномерное распределение давления и защиту от перегрузок.
Электродвигатель SIEMENS обеспечивает мощность и стабильность работы оборудования. Корпус двигателя выполнен из чугуна с ребристой поверхностью, способствующей эффективному охлаждению. Крыльчатка на валу дополнительно усиливает теплообмен, что особенно важно при длительной работе под высокими нагрузками.
Задние упоры имеют моторизированный привод и обеспечивают точность перемещения до 0,01 мм. Используются направляющие HIWIN (Тайвань), отличающиеся высокой точностью и износостойкостью. Автоматическая регулировка положения упоров позволяет минимизировать время настройки и повысить производительность при повторяющихся операциях.
Оборудование имеет возможность установки гибочного инструмента системы Amada/Promecam — одной из самых популярных в мире. Эта система позволяет быстро менять пуансоны и матрицы, одновременно устанавливать несколько сегментов и выполнять сложные формы гибки.
Для удобства оператора предусмотрен выносной ножной модуль управления, который позволяет освободить руки во время работы и повысить эргономику процесса. Модуль имеет две педали: для опускания верхней балки и возврата её в исходное положение.
Пресс METALTEC HBM-125-3200C может выполнять различные виды гибки: V-образную, коробчатую, с растяжением материала, формирование сложных профилей и другие. Благодаря широкому выбору оснастки и высокой точности управления он подходит для изготовления изделий различной сложности.
Подключение питания осуществляется от трёхфазной сети 380 В. Пресс поставляется в полностью собранном виде, готов к запуску сразу после подключения и не требует дополнительной настройки.
Если вы планируете купить листогибочный пресс с ЧПУ, METALTEC HBM-125-3200C станет надёжным решением для вашего производства. Высокая точность, модульная конструкция, применение компонентов ведущих мировых брендов и продуманная система управления делают его выгодным выбором для предприятий, работающих с крупногабаритными металлоконструкциями.
