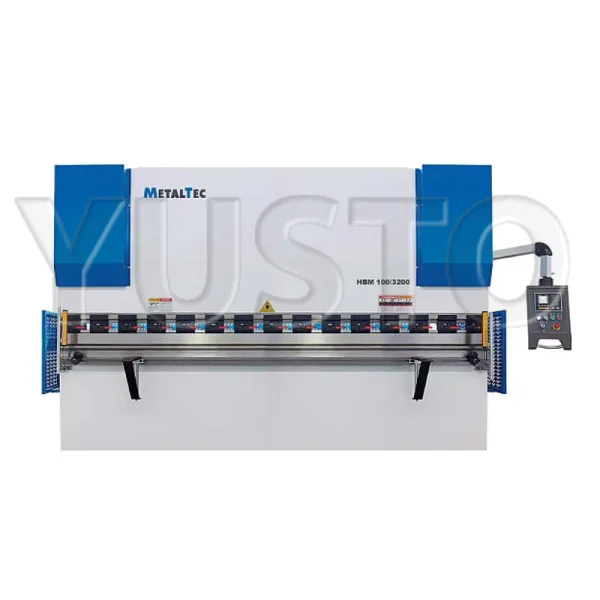

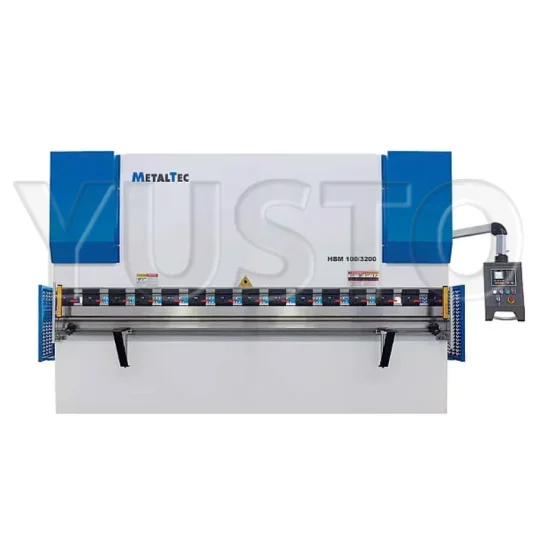

Листогибочный пресс гидравлический станок с ЧПУ MetalTec HBM 100/3200М с контроллером Е22
Листогибочный пресс гидравлический станок с ЧПУ MetalTec HBM 100/3200М с контроллером Е22
Контроллер: Е22; Рабочая скорость: 11 м/мин. Мощность: 5,5 кВт. Рабочая длина: 2500 мм. Расстояние между колоннами: 2050 мм. Усилие: 630 кН. Глубина подачи: 180 мм. Ход инструмента: 70 мм/с.
MetalTec HBM 100/3200М Гидравлический листогибочный пресс с контроллером Е22 специализируется на гибке листового металла при помощи холодной деформации. Данное оборудование является автоматическим: благодаря блоку числового программного управления (ЧПУ) на листогибочном станке возможна точная настройка параметров обработки листа при минимальном участии оператора. При данных условиях пресс можно использовать в составе автоматических производственных линий.
Листогибочный пресс состоит из:
✓ Гидроцилиндров, как основного компонента (гидроцилиндр состоит из поршня и штока);
✓ Гидравлического насоса, который приводится в действие электродвигателем;
✓ Рабочей поверхности (стола) и станины, которые являются опорой для обрабатываемого листа металла;
✓ Заднего и переднего упоров;
✓ Пульта управления оборудованием;
✓ Плунжера, подвижной части листогиба, оказывающей давление на металлический лист, заставляя его изгибаться;
✓ Матрицы и пуансона, которые определяет форму и размеры изделия снаружи и внутри соответственно.
Массивная станина
✓ Прошла отпуск и обжиг;
✓ Изготовлена из высокопрочной стали;
✓ Рама и основание изготавливаются за один установ;
✓ Стабильность конструкции, долговечность и высокая жесткость.
Система управления E22
✓ Технологичная и функциональная система управления, которая подходит для большинства задач;
✓ Удобна и эргономична, предназначена для работы в условиях различной степени загруженности;
✓ Позволяет оптимизировать и сохранять операции гиба для последующего их воспроизведения без лишних временных затрат;
✓ Система отображает положения заднего упора с точностью 0,1 мм и отображение позиций осей X/Y;
✓ Предусмотрена возможность выбора системы измерения (дюйм/мм) и ручного режима работы.
С помощью этой системы управления возможны: установка ограничений хода заднего упора и траверс, настройка времени выдержки, пошаговое программирование, программирование угла гиба в градусах (а также корректировка угла без самостоятельного высчитывания параметров).
Гидроцилиндры
✓ Гидроцилиндры контролируют применение силы, необходимой для создания высококачественных гибких деталей из металла;
✓ Состоят из поршня и штока, которые перемещаются внутри цилиндра, создавая давление.
Гидравлическая система и клапаны Bosch Rexroth
✓ Гидравлическая система ведущего мирового производителя;
✓ Оптимальное распределение нагрузки.
Гидравлическая помпа Sunny
✓ Изготовлена в США;
✓ Признана мировыми производителями;
✓ Высокие эксплуатационные показатели;
✓ Надежная работа гидравлической системы.
Гидравлическая помпа поставляет масло под давлением в гидравлические цилиндры. Это создает силу, необходимую для смещения верхней балки и изгибания металлического листа при обработке.
Уплотнительные кольца Parker
✓ Данные уплотнительные кольца производятся в США;
✓ Обеспечивают надёжную герметичность всей системы за счёт своего качества и увеличенного ресурса службы;
✓ Изготовлены из твёрдого нитрила 90 дюрометров с высокой стойкостью к выдавливанию, что делает их пригодными для статических приложений с очень высоким давлением.
Педаль управления процессом гибки
✓ Листогибочный гидравлический пресс укомплектован выносным ножным модулем управления для удобства оператора;
✓ Модуль имеет две педали: для подачи верхней плиты вниз и отвода в первоначальное положение – вверх.
Передние поддерживающие упоры
✓ Предотвращают деформацию изделия;
✓ Обеспечивают более точные результаты изгибания;
✓ Удобное базирование листа, что облегчает задачу оператору;
✓ Возможность отрегулировать упоры по высоте и по ширине рабочего стола;
✓ Обеспечивают правильное положение и стабильность листа во время работы пресcа.
Высокоточные жёсткие задние упоры
✓ Точность перемещения упоров 0,01 мм;
✓ Сокращают время настройки и воспроизведения сохраненных программ гибки;
✓ Высокая скорость работы благодаря наличию серводвигателей;
✓ Используются высокоточные направляющим HIWIN (Тайвань);
✓ Автоматическая регулировка балки задних упоров.
Надёжный и мощный электродвигатель SIEMENS
✓ Изготовлен из чугуна;
✓ Оперативно реагирует на изменения нагрузки;
✓ Дополнительная защита от опасных факторов;
✓ Конструктивно снабжен ребристым корпусом;
✓ Оснащен пристроенным на валу в задней части крыльчаткой;.
✓ Имеет большую мощность при тех же габаритах, что и у стандартных двигателей.
Шкаф с электрокомпонентами SCHNEIDER (Франция)
✓ Предоставляет оператору удобный и быстрый доступ к компонентам;
✓ Промышленный изолированный электрошкаф надежно защищает составляющие, которые передают и обмениваются информацией с исполнительными механизмами, от воздействия внешней среды, пыли, влаги и т.д.;
✓ Шкаф оборудован кондиционером, который не позволяет нагреваться драйверам, электрическим платам и контакторам в процессе работы листогиба.
Гибочный инструмент системы крепления Amada/Promecam
✓ Инструмент позволяет производить гибы с углами – от 90 и более градусов;
✓ Матрица гибочного инструмента V-образная многоручьевая, специально для гиба разных толщин металла.

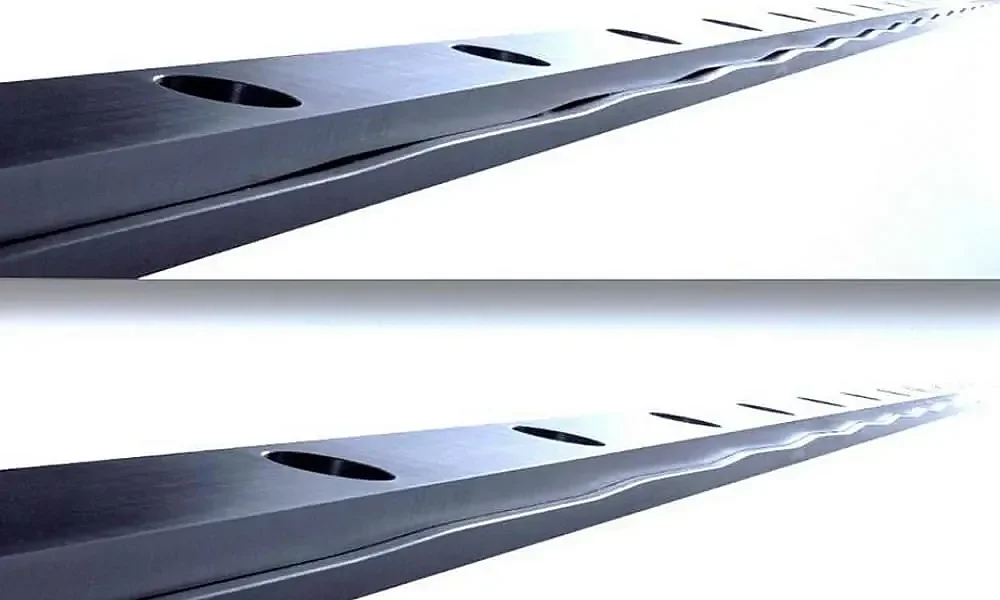

Система компенсации прогиба (бомбирование)
✓ Данный механизм предназначен для компенсации прогиба балки, из-за которого возможно нарушение угла гиба заготовки. Прогиб появляется в момент давления пуансоном на лист усилием, развиваемым гидравлическими цилиндрами;
✓ Применение систем компенсации прогиба необходимо, поскольку гибочные балки зафиксированы к станине по краям и в процессе гиба испытывают упругую деформацию в центральной части;
✓ Система компенсации прогиба позволяет полностью или частично предотвратить прогиб балки и вследствие этого получить качественный гиб с постоянным углом по всей длине.
Виды гибки листа
✓ Листогибочный гидравлический пресс может выполнять различные виды гибки листового металла, включая V-образную гибку, формирование коробок, гибку с растяжением, гибку сложных форм и другие.
Такой тип оборудования, как гидравлический листогибочный пресс, широко используется в металлообрабатывающей промышленности для изготовления деталей и конструкций из листового металла (алюминия, нержавеющей стали или тех металлов, на которые уже нанесено покрытие). Он прекрасно подходит для производства различных типов металлических изделий, в особенности для деталей с конической или наклонной поверхностью.
Гидравлические листогибочные прессы обеспечивают точность и высокую производительность при обработке металла, делая возможным изготовление различных изделий, таких как корпуса, обшивки, кожухи и другие металлические детали. Заготовку располагают между матрицей, закрепленной на рабочем столе станка, и пуансоном, который вдавливает ее в матрицу. С помощью гидравлической системы создается сильное давление, что позволяет сгибать металлический лист под определенным углом.
Листогибы применяются в таких сферах, как: дизайн, рекламный бизнес, строительная отрасль, производство бытовой техники, вентиляционных воздуховодов, мебели (в том числе её декоративных элементов) и т.д.
✓ Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.
Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.
Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!
Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!
Гибка – это метод металлообработки с помощью листогибочного оборудования в результате которого происходит деформация заготовки для придания ей требуемой формы. Далее мы поговорим листогибочных станках, их строении и других вещах, которые важно знать перед тем, как купить станок.
Преимущества листогибочного оборудования
Основными преимуществами листогибочного станка являются:
Возможность создания деталей сложных форм;
Так как материал меняет свою форму из-за исключительно физического воздействия, этот тип металлообработки не оказывает негативного влияния на устойчивость материала к коррозии ;
Безотходное производство, не требующее расходников;
Значительное облегчение процесса, требующего физических усилий и затрат времени ;
Строение листогибочных станков
Для того, чтобы не ошибиться с выбором листогибочного пресса, прежде всего необходимо получить хорошее понимание элементов его конструкции :
Станина (рама) – основа листогибочного оборудования, куда устанавливаются все его базовые элементы станка. На основании этого можно сказать, что рама должна иметь достаточный уровень жесткости, ведь в процессе работы оборудования основная нагрузка будет приходится на неё.
Рабочее поле – определяет размеры станка. От габаритов рабочего поля напрямую зависит максимальная длина листа для последующей гибки.
Привод станка – он создаёт нужное усилие для гибки металлической заготовки. Для сгибания более жестких листов металла требуется большее усилие, поэтому при выборе оборудования под заранее определённые материалы данному параметру стоит уделить особое внимание.
Имеется несколько видов приводов листогибов и по их типу обычно можно выделить несколько основных разновидностей станков :ручные, электромагнитные, электромеханические и гидравлические, но говорить мы далее будем только о последних.
Гидравлические. Такие станки приводятся в движение за счёт гидравлики, состоящей из гидроцилиндров и жидкости. Этот тип станков можно считать довольно эффективным и качественным типом листогибов, способным придать почти любую форму даже толстым листам. Они выделяются крайне высокой точностью и повторяемостью операций и хорошо подходят для крупных производств. Они зачастую оснащены системой ЧПУ, что дополнительно повышает удобство их эксплуатации и добавляет возможности по автоматизации производства.
Гибочный инструмент – для придания заготовке нужной формы могут применяться различные гибочные инструменты, различающиеся углами гибки.
Количество осей – разные модели листогибов обладают разным количеством рабочих осей, от которого зависит максимальная сложность изготавливаемых изделий и точность станка. По этим осям происходит перемещение различных элементов, таких как гидравлические цилиндры.
