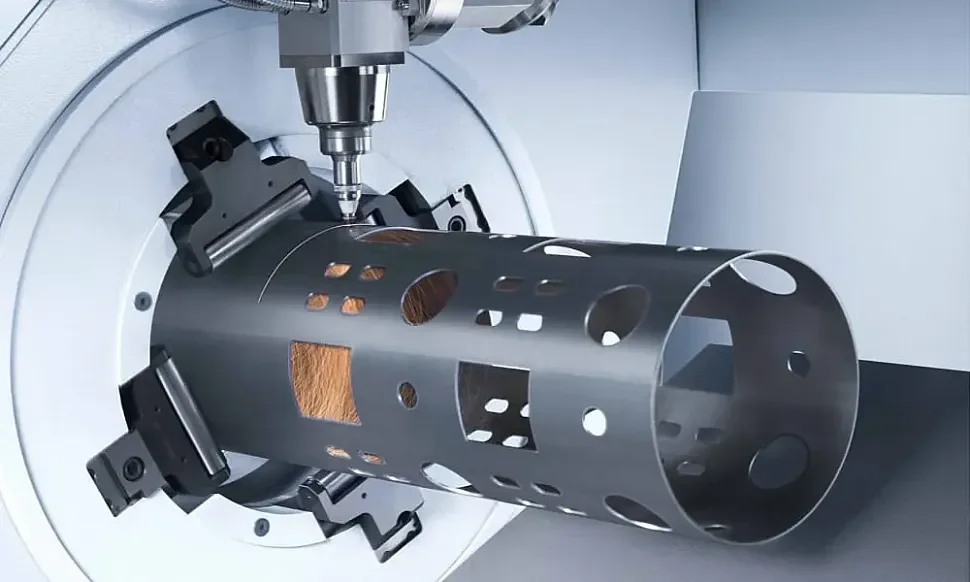

Metaltec TЕ-62 (1500W) оптоволоконный лазерный станок для металлических труб популярное оборудование для резки труб и профилей, используется в областях от машиностроения до мебельной промышленности. Технология лазерной резки труб позволяет автоматически производить детали, спроектированные в САПР, с высокой степенью точностьи. Данный станок высокого класса используется для резки различных видов труб, таких как круглые, квадратные, прямоугольные и пр.
Преимущества лазерных труборезов
- ✓ Фигурная резка сложных форм и узоров;
- ✓ Высокая точность резки с допусками до 0,1 мм;
- ✓ Применение лазерной резки сокращает расход материалов;
- ✓ Значительно быстрее традиционных методов резки труб;
- ✓ Возможность автоматической загрузки материалов.

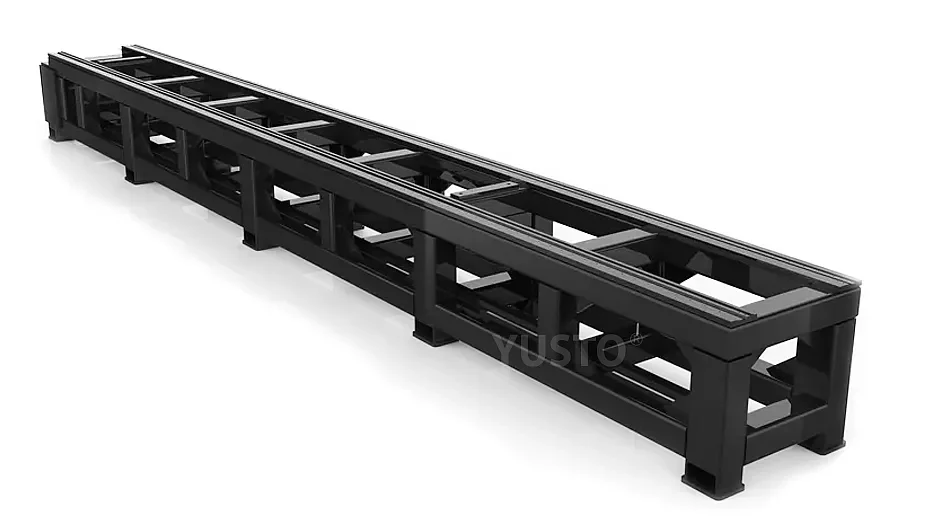

Цельносварная станина
- ✓ Стабильная и долговечная;
- ✓ Прошла обжиг и фрезеровку для снятия внутренних напряжений;
- ✓ Жесткость конструкции обеспечивает безупречную точность обработки и достаточный запас прочности на весь срок службы станка.
Лазерные головы с автоматическим фокусом RayTools
- ✓ Автофокус в реальном времени;
- ✓ Герметичный корпус;
- ✓ Удобное обслуживание и настройка;
- ✓ Доступные расходники (защитные стекла, линзы, дюзы).
Конкретная модель лазерной головы устанавливается исходя из мощности лазерного источника: BM109 — до 1.5 кВт, BM 111 — до 3,3 кВт. В данном станке - Raytools BM110 (Автофокус).
В лазерной голове установлена система безопасности для исключения столкновений c препятствиями.
Емкостный датчик контролирует высоту от материала до дюзы и поддерживает заданное расстояние при резке.

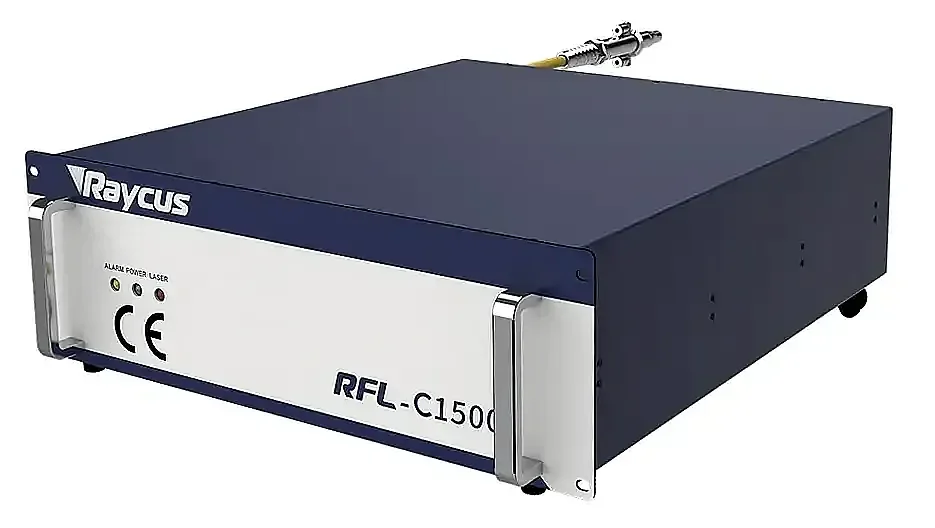

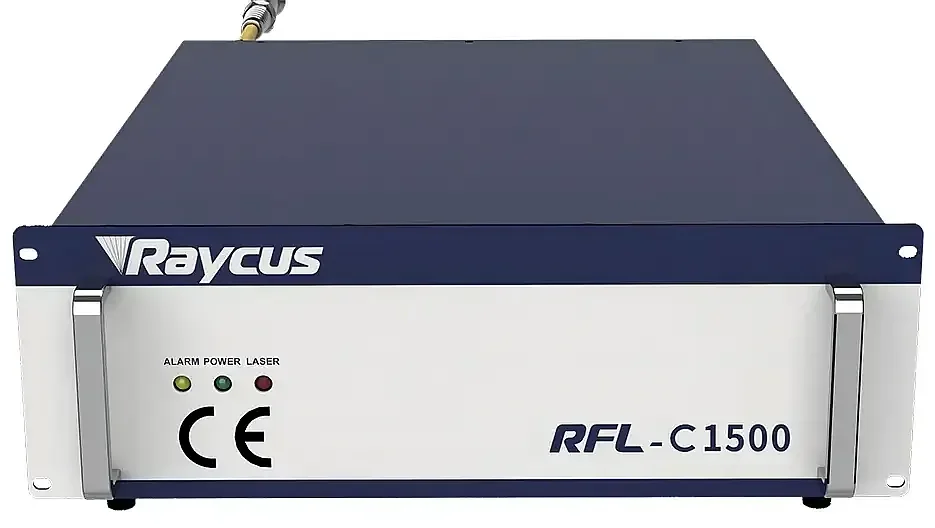

Мощный лазерный источник Raycus
- ✓ Сервисный центр в России;
- ✓ Время работы до 100 000 часов;
- ✓ Наиболее известный и стабильный оптоволоконный источник из КНР;
- ✓ Оптимальная мощность, позволяющая осуществлять обработку различных металлов;
- ✓ Обновлённая версия, на которой все подстройки под режимы работы происходят автоматически;
- ✓ Высокий КПД работы и стабильность излучения в совокупности с возможностью настройки частоты, модуляции и мощности.

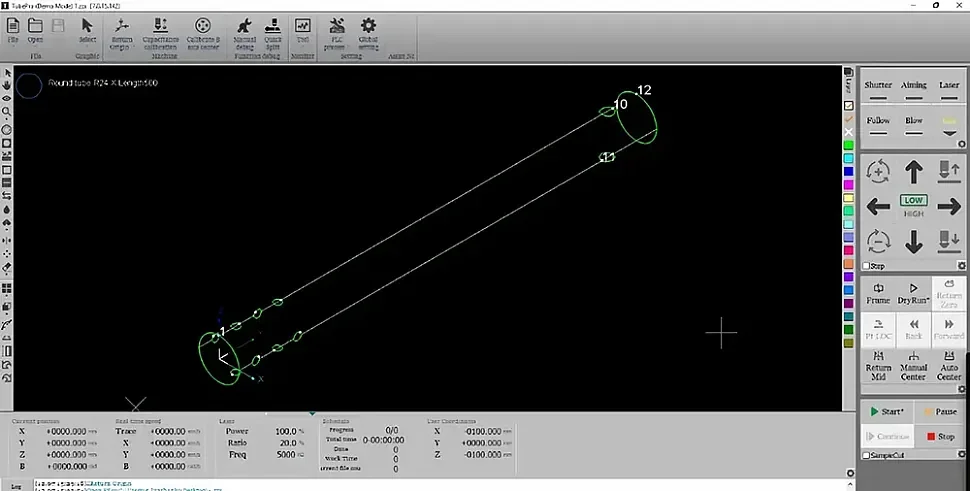

Управляющая программа Tube Pro
- ✓ Стабильная работа;
- ✓ Интуитивный интерфейс;
- ✓ Контроль работы станка;
- ✓ Управление слоями, обработка изображений, настройка процесса резки, планирование траектории обработки, моделирование процесса резки и т.д.
TubePro предназначена для профессиональной лазерной резки труб, именно с этой программой взаимодействует оператор лазерного станка.
Поддерживает обработку труб различной формы: круглые, профильные, многоугольные и т.д.

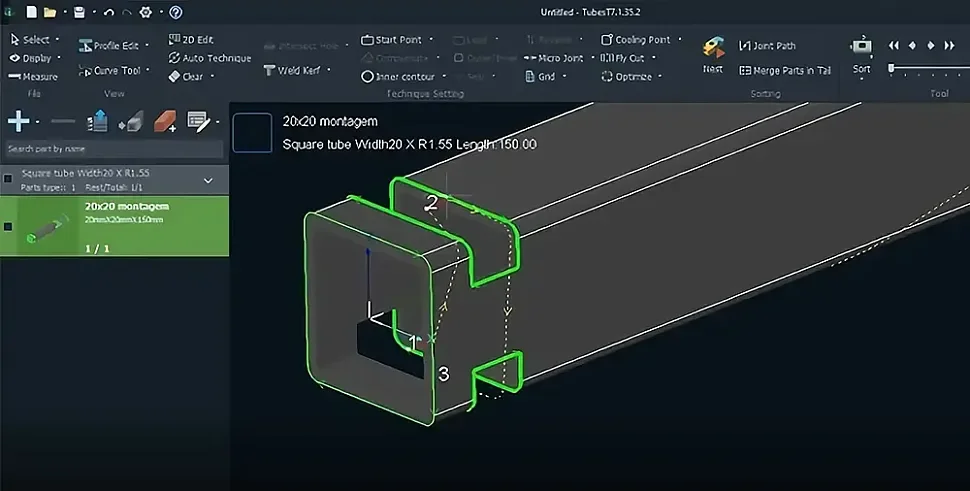

Программа разработки и оптимизации Tubes T-Lite
- ✓ Оптимизация раскладки;
- ✓ Импорт таких файлов, как IGS, DXF;
- ✓ Выбор стратегии обработки одним нажатием;
- ✓ Структура осей по XY включает: Линейные рельсовые направляющие HIWIN (Тайвань), Зубчатая рейка YYC (Тайвань).
Программа облегчает работу по созданию файлов для станка. В комплекте со станком поставляется ПО Tubest-Lite. Полная версия приобретается отдельно.
Японские серводвигатели Fuji
- ✓ Японское качество;
- ✓ Энкодер отслеживает ток, напряжение, инерцию, угол смещения ротора и индуктивность;
- ✓ Высокая точность 24-битных (16 777 216 имп/об) на больших скоростях за счет обратной связи.
Двигатели имеют мощность от 850 Вт и по Z - 400 Вт.
Большая скорость и точность перемещения сервомоторов повышают эффективность оборудования и оправдывают вложения.
Планетарный редуктор SHIMPO-NIDEC
- ✓ Японское качество;
- ✓ Отсутствие люфтов;
- ✓ Не требует сложного обслуживания в процессе эксплуатации;
- ✓ Облегченная конструкция - вдвое компактней и легче других редукторов.
Планетарный редуктор повышает крутящий момент, что сокращает инертность и увеличивает скорость перемещения лазерной головы при холостом и рабочем ходе до 10 раз.

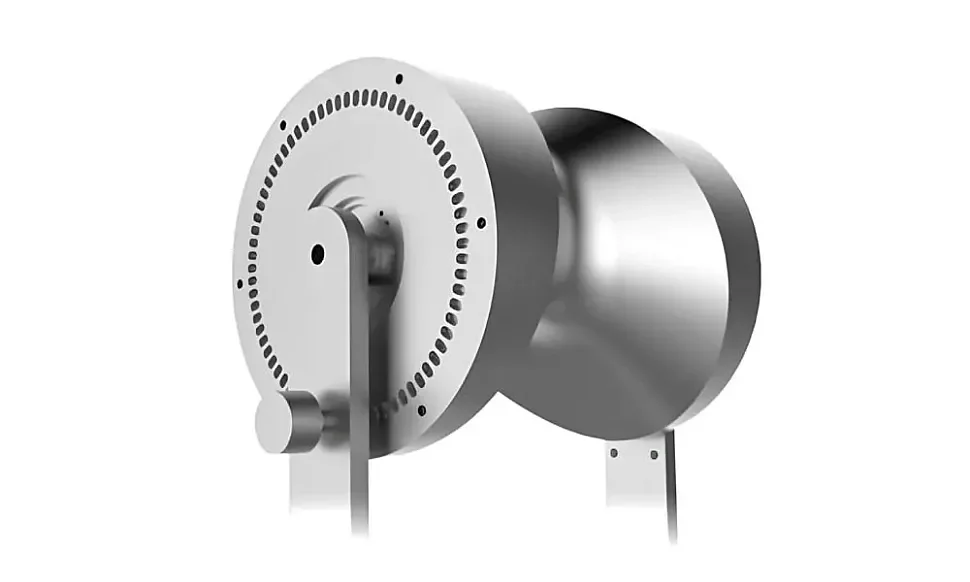

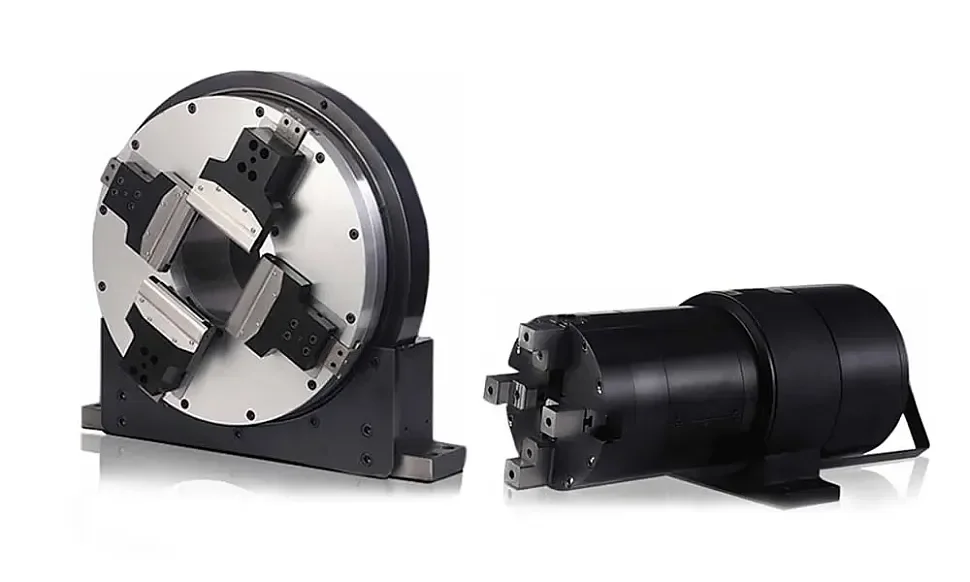

Пневмозажим и пневмопатрон
- ✓ Лёгкая настройка;
- ✓ Диаметр зажима трубы и профиля от 15 мм до 220 мм;
- ✓ Пневмосистема построена на японских компонентах SMC;
- ✓ Зажимы предотвращают деформацию заготовок благодаря контролю зажимного усилия и противоскользящему захвату;
- ✓ Пневмопатрон и зажим синхронизированы и позволяют обрабатывать металлические трубы различного сечения и резать полосу профиля П-, L-, U- образных форм.
Автоматические опоры
- ✓ 4 опоры (2+2);
- ✓ Регулировка по диаметру заготовки;
- ✓ Синхронизация с движением патрона;
- ✓ Интеллектуальная конструкция опор предотвращает прогиб длинных труб при резке и способствует снижению вибрации при их вращении.
Емкостный датчик высоты BCS 100 V.3
- ✓ Применим к любой лазерной голове и наконечнику;
- ✓ Функция определения и поддержки расстояния до поверхности листа в режиме реального времени;
- ✓ Поддержка функции поиска краев заготовки: устройство сигнализирует при выходе за край заготовки или ударе о препятствие.
Двухконтурный чиллер
Работает как климатическая установка, создавая и контролируя оптимальную температуру лазерного источника и головы.
Данный чиллер - это автономное устройство замкнутого цикла, оснащенное контрроллером и системами безопасности для обеспечения бесперебойной работы лазерного станка.
- ✓ ±1°C точность
- ✓ Два контура охлаждения
- ✓ Охлаждение и нагрев
Линейные направляющие HIWIN
Структура по осям XY включает: Линейные рельсовые направляющие HIWIN (Тайвань), Зубчатая рейка YYC (Тайвань), что обеспечивает плавный ход, высокую точность, надежность и большую грузоподъемность.
- ✓ Очень надежные и неприхотливые
- ✓ Срок службы до 7 лет
- ✓ Произведены в Тайване
- ✓ Есть официальные представители в РФ
Косозубая рейка YYC
Обеспечивают передачу крутяжего момента. За счет косозубого профиля зубы имеют большое пятно контакта, что увеличивает срок службы и точность.
Структура осей по XY включает: Линейные рельсовые направляющие HIWIN (Тайвань), Зубчатая рейка YYC (Тайвань)
- ✓ Высокая точность
- ✓ Долгий срок службы
- ✓ Произведены в Тайване
Шарико-винтовая пара TBI
ШВП Taiwan TBI, Линейные рельсовые направляющие HIWIN (Тайвань) в связке обеспечивают высокую скорость перемещения и точность.
ШВП обладает высочайшей точностью и плавностью хода, важными для работы оси Z, а также длительным сроком эксплуатации в тяжелых цеховых условиях.
- ✓ Длительный срок службы
- ✓ Высокая точность
- ✓ Произведены в Тайване
Производительность лазерной резки металла от 1500 Вт до 20000 Вт
| Толщина материала, мм | Скорость резки алюминия, м/мин | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1500 Вт | 3000 Вт | 6000 Вт | 12000 Вт | 20000 Вт | ||||||
| N₂ | Воздух | N₂ | Воздух | N₂ | Воздух | N₂ | Воздух | N₂ | Воздух | |
| 1 | 10~15 | 10~15 | 25~30 | 25~35 | 42~55 | 35~45 | 60~85 | 40~60 | 70~100 | 50~70 |
| 2 | 5~7 | 5~7 | 13~20 | 10~15 | 20~40 | 20~30 | 38~50 | 22~40 | 40~70 | 35~45 |
| 3 | 2~2.6 | - | 6.5~7.5 | 6~8 | 15~25 | 15~25 | 30~40 | 22~30 | 35~60 | 30~35 |
| 4 | 1~1.4 | - | 3.5~5 | 3.5~5 | 9.5~12 | 6~15 | 20~30 | 18~25 | 30~43 | 30~45 |
| 5 | 0.5~0.7 | - | 2.5~3.5 | - | 5~8 | 5~8 | 15~25 | 15~18 | 22~35 | 18~26 |
| 6 | 10~15 | - | 1.5~2.5 | - | 3.8~5 | 3~5 | 10~15 | 10~20 | 18~28 | 20~28 |
| 8 | - | - | 0.7~1 | - | 2~2.5 | - | 7~12 | 4~8 | 12~20 | 6~9 |
| 10 | - | - | 0.5~0.6 | - | 1~1.5 | - | 4.5~8 | 3.5~5.5 | 7~12 | 5~6 |
| 12 | - | - | 0.2~0.4 | - | 0.8~1.3 | - | 4~5 | 1.5~3.1 | 4.5~6.5 | 3~4 |
| 14 | - | - | - | - | 0.9~1.2 | - | 1.8~2.7 | - | 3~4 | 2.8~3.2 |
| 16 | - | - | - | - | 0.5~0.8 | - | 1.5~2.5 | - | 2.5~3.5 | 2.5~3 |
| 18 | - | - | - | - | 0.5~0.7 | - | 1~1.8 | - | 1.8~2.2 | 1.1~1.4 |
| 20 | - | - | - | - | 0.5~0.7 | - | 0.9~1.5 | - | 1.5~2.0 | 0.7~1.1 |
| 25 | - | - | - | - | - | - | 0.6~0.9 | - | 0.8~1.5 | 0.5~0.7 |
| 30 | - | - | - | - | - | - | 0.3~0.8 | - | 0.6~1.2 | - |
| 40 | - | - | - | - | - | - | - | - | 0.3~0.5 | - |
Ремонт
✓ Произведем ремонт оборудования на территории клиента в кратчайшие сроки. CO2, волоконные по металлу, фрезерные станки. Срочный выезд специалиста на диагностику. Предоставим гарантию.
ПНР и запуск станка
✓ Произведем запуск оборудования. Обучим сотрудников. Предоставим оптимальные параметры настроек для дальнейшей работы.
Обучение
✓ Быстро обучим ваших сотрудников работать на любом станке, его обслуживанию, технике безопасности.
Модернизация
✓ Модернизируем станок, улучшив его технические параметры для повышения производительности. Модификация под ваши задачи.
Кредит и Лизинг
Вам нет необходимости сразу искать всю необходимую сумму для старта или расширения бизнеса! Ваши деньги останутся в вашем обороте даже тогда, когда станок уже будет работать в вашем цеху и приносить вам новый доход, а оплату можно распределить на удобный срок.
Наличие Демо-зала
Наличие демонстрационных залов позволяет вам прийти и ознакомиться со всеми преимуществами станка лично! Даже если демо-зала нет в вашем городе, вы всегда можете записаться на онлайн-демонстрацию и получить обзор на станок в режиме реального времени!
Гарантия Качества
Многолетний опыт сотрудничества с клиентами в разных отраслях бизнеса и промышленности позволяет нам быстро подбирать именно такую комплектацию оборудования, которая в большей степени отвечает вашим запросам и предоставлять поддержку по любым вопросам!
Всегда на связи
Наш колл-центр всегда в боевой готовности. Мы серьёзно! Эти ребята профессионалы - готовы помочь вам с решением ваших проблем.
Нужно купить лазерный труборез? На нашем сайте вы сможете найти исключительно выгодные предложения от известных заводов-изготовителей. Удобные условия кредитования и наша сервисная служба - гарантия самой низкой цены и высокого качества!
лазерные станки для резки труб привлекают внимание впечатляющей мощностью и специально создан для применения в сферах, где эффективность резки труб играет важную роль. В отличии от более простых комплектаций, лазерные станки для резки труб могут удивить эффективностью и скоростью резки труб, а также мощными направляющими и качественными двигателями, дающими возможность обрабатывать и трубы с непревзойдённой точностью даже на внушительных скоростях. Так для чего конкретно требуются лазерные станки для резки труб? Купить труборезы можно отправившись в карточку товара в данном разделе, ну а детальнее о использовании станка мы поведаем далее.
Оптоволоконные лазеры для резки труб
Сравнительно часто лазерные станки для резки труб приобретаются профильно под расширение производства. Это оборудование разработанно строго для одной цели – резать трубы (круглые или квадратные), но в разнообразных её формах. Оптоволоконные лазеры для резки трубы в базовой комплектации работают с вышеперечисленными материалами более чем эффективно. Их укреплённый корпус и только лучшие комплектующие позволяют им резать почти любые трубы с упором именно на повторяемость и продуктивность.

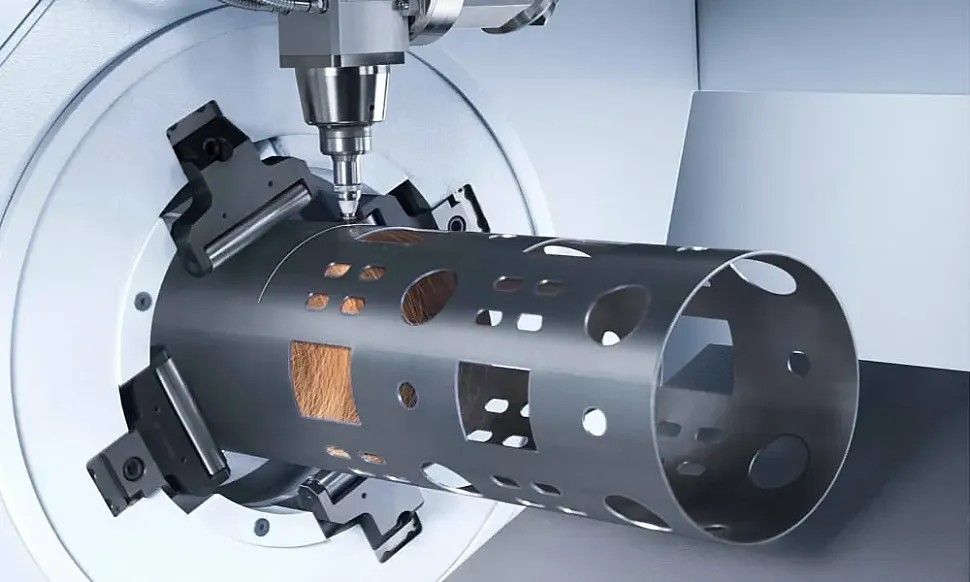

Резка труб с помощью лазерного станка происходит за счёт концентрированного луча, который прогревает металл, доводя его до температуры плавления, из-за чего происходит его испарение. Подача в зону резания азота, кислорода, сжатого воздуха или иных газов формирует высокий КПД.
Лазерные станки для резки труб могут работать с различными видами материалов в различных областях – от производства элементов медицинского оборудования до авиапромышленности. Это, обычно, черные (нержавеющие, углеродистые и твердосплавные виды стали) и цветные металлы (медь, алюминий, цинк), а также ферросплавы (чугун, титан).
Перечислим базовые особенности лазерных станков для резки труб:
- Высокая эффективность. Лазерные станки для резки труб выделяются хорошей точностью обработки при малой стоимости в работе. Данное оборудование можно подготовить к работе в кратчайшие сроки. С помощью лазерной резки изготавливается крупная доля оборудования, требовательного к точному раскрою.
- Технологичность и долговечность оборудования. Срок службы волоконного источника достигает более 100 000 часов.
- Экономичность. Низкая себестоимость реза и малое электропотребление. «КПД от розетки» до 53%, ну а у гибридных СО2 лазерных станков по металлу - не более 20%. Традиционно оборудование металлорезов меньше, чем гибридные СО2, что позволяет арендовать меньшее помещение.
Выбираем лазерный станок для резки труб
- Станина. Является ключевой частью станка, и все движущиеся и статичные части конструкции устанавливается непосредственно на нее, и исходя из этого ее жесткость будет оказывать влияние на точность обработки.
- Лазерный источник. Основное внимание нужно обращать на мощность ( которая может составлять от 500 до 120 000 ватт), но это не единственный момент, который надо иметь в виду при выборе. Также есть показатели точности выдаваемой мощности, сервисного обслуживания и тд.
- Лазерная голова. Является важнейшим элементом, направляющим лазерный луч на материал, и её характеристики указывают на качество резки. Вы можете встретить головы с ручной и автоматической отладкой фокусировки.
- Периферия. К ней можно отнести поворотные устройства и систему подачи труб, крепеж заготовки и т.д. Все эти элементы не являются обязательными для обычной работы лазерного станка, но могут повысить комфорт и сократить временные издержки.
