Лазерный УФ-маркер мощностью 5 Вт — это современное оборудование для высокоточной маркировки и гравировки самых разных материалов. Подходит как для промышленного производства, так и для небольших мастерских, где важны точность, надёжность и гибкость в работе.

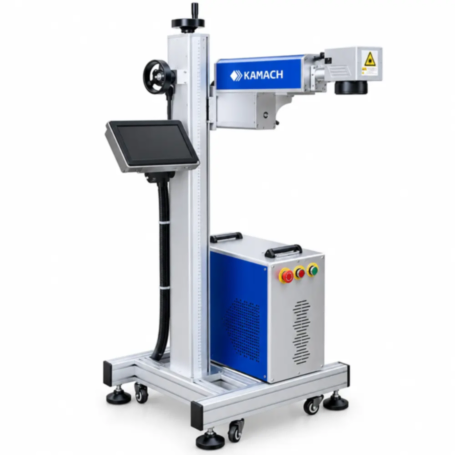

Ультрафиолетовый маркер по металлу KAMACH UV GT5je FLYCUT - устройство, применяющееся для встраивания в уже имеющуюся конвейерную ленту производства. Используется в разных направлениях промышленности для маркировки продукции. Данный лазерный маркер предназначен для осуществления маркировки и гравировки материалов на конвейерной ленте, но само устройство конвейерной подачи в комплекте поставки станка не идёт. Отличное решение для предприятий, уже имеющих отлаженную производственную линию, но требующую модернизации за счёт установки дополнительного маркера в линию - для непрерывной маркировки товаров, упаковки и прочего.
Управление лазерным маркером обеспечивает мощный графический комплекс с помощью сенсорного экрана и встроенного компьютера, что делает освоение интерфейса станка ещё более простым и доступным. Вам не придётся искать новых, квалифицированных строго под эти задачи сотрудников - с новым оборудованием справится любой оператор станка с ЧПУ.
Настройка конвейерной маркировки
✓ Редактирование и настройка параметров изображения;
✓ Тонкая настрйока маркировки через энкодер;
✓ Конвейерная маркировка в свободном режиме;
✓ Настройка стороны подачи изделия;
✓ Возможность ручного запуска маркировки через ножной переключатель.
Встроенное программное обеспечение позволяет тонко настраивать не только параметры работы самого станка, но и его взаимодействия с конвейерной лентой. Возможна как настройка маркировки через энкодер, так и ручная настройка маркировки по меткам или расстоянию между объектами в свободном режиме "Fly mode". ПО позволяет осуществлять полную настрйоку всех параметров конвейерной маркировки под любые задачи!.
Ещё одна особенность конвейерного оборудования заключена в том, что Ультрафиолетовый маркер по металлу KAMACH UV GT5je FLYCUT может маркировать как неподвижный, так и двигающийся продукт по конвейерной ленте.
Лазерный маркер может гравировать самые различные материалы: сталь, титан, латунь, медь, алюминий, любые металлы покрытые краской, анодированные алюминиевые детали, резину, полупроводники, пластины из кремния, зеркала, дерево, а также драгоценные металлы – золото, серебро, платина, пластики. Качество гравировки сохраняется в отличном состоянии долгое время, что существенно выделяет данный способ нанесения гравировки по сравнению с использованием для этих целей принтеров или настольных граверов.
Сферы применения
Гравировка рекламной и сувенирной продукции;
Выполнение гравировки на инструментах, деталях, а также на механизмах;
Защитная маркировка, нанесение дат производства продукции, нанесение QR-кодов и штрих кодов, осуществление оформления панелей приборов;
Автомобильная промышленность, медицинская и фармацевтическая промышленность. Осуществление нанесения маркировки на медицинские приборы и различные инструменты;
Почему именно УФ-лазер?
В отличие от технологий Q-switch и MOPA, ультрафиолетовый лазер работает с минимальным термическим воздействием на материал. Это обеспечивает:
Высокое качество маркировки без повреждения поверхности
Отличную детализацию изображения
Возможность обработки чувствительных материалов, таких как полимеры, стекло и тонкие пленки
Отсутствие засветов, деформаций или окалины
Технология Q-switch может вызывать перегрев и микротрещины, а MOPA ограничена в цветопередаче и контрастности при работе с металлами. УФ-лазер лишён этих недостатков.
Промышленный контроллер
✓ Интеграция с промышленными системами предприятия типа 1C
✓ Возможность редактирования макета на экране
✓ Интуитивное меню
Промышленное решение для автоматизации маркировки в рамках серийного производства.
Энкодер
✓Подпружиненный механизм с резиновым колесом исключающий проскальзывание
✓Точное определение скорости движения конвеерной ленты
✓Универсальное решение для конвейерного оборудования
Энкодер обеспечивает точное определение скорости ленты, что обеспечивает точную маркировку без остановки конвеера.
Оптический датчик
✓ Определение начала и конца заготовки
✓ Высокая точность срабатывания
✓ Защита от внешних помех
✓ Надёжность лазерного источника, наработка 100 000 часов
Качественный оптические датчики чётко определяющие начало конец заготовки значительно упрощают процесс настройки.
Надёжный УФ лазерный источник JPT
✓ Надёжность лазерного источника, наработка 100 000 часов
✓ Легко интегрируется в автоматизированные производственные линии
✓ Надёжный ведущий производитель
Источник специально разработан для промышленных задач, где важны высокая точность обработки и минимальное тепловое воздействие на материал. Идеально подходит для маркировки стекла, пластика и тонких пленок, а также для микрообработки и аддитивного производства.
Основные особенности маркера
Стандартный штатив с механизмом подъёма/опускания — обеспечивает удобную настройку фокусного расстояния даже в сложных условиях работы.
BJJCZ контроллер — высоконадёжный контроллер от одного из лидеров в области электроники для лазерных станков, гарантирующий стабильную и производительную работу.
Программное обеспечение EzCad2 — мощный и простой в освоении инструмент для настройки параметров маркировки: глубина, контраст, скорость, форма и расположение метки.
Гальвосканер SINO-GALVO 7110 — один из лучших китайских брендов, признанный мировым лидером по качеству сканирующих головок. Обеспечивает высокую скорость и точность.
Рабочая область до 300x300 мм (опционально) — подходит как для мелкосерийного, так и для крупного производства.
Поворотное устройство D80 — позволяет маркировать цилиндрические изделия — например, ручки, валы, трубки и другие объекты.
Чиллер CWUV-5 от S&A — система охлаждения, разработанная специально для УФ-лазеров, обеспечивает стабильную температуру и продлевает срок службы оборудования.
Материалы, которые можно обрабатывать
УФ-лазер универсален и подходит для работы как с металлами, так и с неметаллами:
Высокая контрастность и чёткость на любых материалах
Не требует расходников и химических реагентов
Не требует предварительной подготовки поверхностей
Долговечность маркировки: не стирается, не выгорает
Экологичность и безопасность использования
Опция
Доступность
Примечание
Объектив плоского поля 100х100
в комплекте
Входит в стандартную поставку
Объектив плоского поля 200х200
Опция
Требует увеличения или наличия штатива высотой не менее 310 мм для корректной фокусировки и работы с большим полем
Объектив плоского поля 300х300
Опция
Требует увеличения или наличия штатива высотой не менее 440 мм для корректной фокусировки и работы с большим полем
Ноутбук
Опция
Может быть приобретён отдельно или в составе специального пакета
Моторизация механизма подъема и опускания
Опция
Упрощает точную настройку высоты фокуса, особенно при частых перенастройках оборудования
Автоматическая фокусировка
Опция
Функция запускается перед началом работы для определения оптимальной точки фокусировки
Обрабатываемые материалы
Все виды стали + титан
Маркировка и гравировка
Медь, латунь, бронза
Маркировка и гравировка
Алюминий и дюралюминий
Маркировка и гравировка
Керамика
Маркировка и гравировка
Гранит и искусственный камень
Маркировка и гравировка
Мрамор
Маркировка и гравировка
Резина и полиуретан
Маркировка и гравировка
Все виды пластика
Маркировка и гравировка
Ультрафиолетовый маркер по металлу KAMACH UV GT5je FLYCUT - особенности и достоинства
Скорость гравировки
Данный маркер способен наносить гравировку любых изображений со скоростью до 0 — 7000 мм/с, что в разы эффективнее в сравнении с любыми неспециализированными лазерными установками, а значит и дешевле.
Простое ПО
Программное обеспечение для работы с данным маркером EzCad2 имеет упрощенную форму, благодаря чему легко осваивается даже операторами, не имевшими ранее опыта работы с подобным оборудованием.
Дополнительные опции
Можно расширить функциональность данной модели маркера путём добавления к нему поворотного устройства, которое позволит наносить гравировку и маркировать даже цилиндрические объекты, такие как банки или кружки.
Технические характеристики лазерных излучателей JPT серии Seal-355
Параметр
Seal-355-10S
Seal-355-15S
Seal-355-20S
Seal-355-30S
SEAL-355-10E
Тип лазера
Ультрафиолетовый (UV), интегрированный
Длина волны
355 нм
Средняя мощность
>10 Вт @ 60 кГц
>15 Вт @ 60 кГц
>20 Вт @ 110 кГц
>30 Вт @ 110 кГц
>10 Вт @ 60 кГц
Ширина импульса
<15 нс @ 60 кГц
<15 нс @ 60 кГц
<18 нс @ 110 кГц
<20 нс @ 110 кГц
<20 нс @ 60 кГц
Частотный диапазон
40–300 кГц
40–150 кГц
Пространственная мода
TEM00
Качество луча (M²)
≤ 1.2
≤ 1.25
Круглость пятна
> 90 %
≥ 90 %
Расходимость луча
≤ 2 мрад
< 2 мрад
≤ 2 мрад
≤ 2 мрад
≤ 2 мрад
Диаметр пятна (1/e²)
0.45 ± 0.15 мм
0.45 ± 0.15 мм
0.8 ± 0.15 мм
0.8 ± 0.15 мм
0.45 ± 0.15 мм с расширением 15×
Степень поляризации
> 100:1, горизонтальная
> 100:1, горизонтальная
Стабильность мощности (24 ч)
RMS ≤ 3 %
RMS ≤ 3 %
RMS ≤ 5 %
RMS ≤ 5 %
RMS ≤ 3 %
Стабильность импульсов
RMS ≤ 3 % @ 80 кГц
RMS ≤ 5 % @ 110 кГц
RMS ≤ 5 % @ 80 кГц
Рабочая температура
0 °C – 40 °C
0 °C – 40 °C
Температура хранения
-15 °C – 50 °C
-15 °C – 50 °C
Система охлаждения
Водяное охлаждение
Питание
DC 36 В
DC 36 В
Потребляемая мощность
< 250 Вт
< 400 Вт
< 600 Вт
< 600 Вт
< 250 Вт
Габариты
180 × 320 × 114 мм
180 × 337 × 114 мм
205 × 400 × 124 мм
205 × 400 × 124 мм
302 × 120 × 104 мм
Масса
8.8 кг
9.8 кг
15 кг
15 кг
нетто ≈ 6.8 кг брутто ≈ 9.1 кг
Гальванометрический сканатор
Сканатор Sino-Galvo RC1001
Гальваносканатор управляет перемещением лазерного луча по рабочему полю.
От его скорости, точности и стабильности зависит качество линий,
мелкого текста, кодов, логотипов и другой маркировки.
Скорость маркировки до 4000 мм/с.
Скорость позиционирования до 10 000 мм/с.
Нанесение до 300 символов в секунду.
Высокая точность позиционирования
Сканатор обеспечивает контролируемое перемещение лазерного
луча по заданной траектории, позволяя получать ровные линии,
четкие контуры и хорошо читаемые символы.
Маркировка сложной графики
Подходит для нанесения мелкого текста, логотипов,
серийных номеров, штрихкодов, QR-кодов и DataMatrix-кодов.
Стабильная работа
Сохраняет точность перемещения луча при длительной
эксплуатации и повторяющихся производственных циклах.
Для серийного производства
Высокая скорость обработки сокращает время нанесения
маркировки и позволяет работать с большими партиями изделий.
Модель сканатораSino-Galvo RC1001
Скорость маркировкиДо 4000 мм/с
Тип системыДвухосевая гальванометрическая
НазначениеВысокоточная лазерная маркировка
Гальванометрический сканатор
Сканатор Sino-Galvo SG7110
Гальваносканатор управляет перемещением лазерного луча по рабочему полю.
От его скорости, точности и стабильности зависит качество линий,
мелкого текста, кодов, логотипов и другой маркировки.
Скорость маркировки до 6000 мм/с.
Скорость позиционирования до 11 000 мм/с.
Нанесение до 540 символов в секунду.
Высокая точность позиционирования
Сканатор обеспечивает контролируемое перемещение лазерного
луча по заданной траектории, позволяя получать ровные линии,
четкие контуры и хорошо читаемые символы.
Маркировка сложной графики
Подходит для нанесения мелкого текста, логотипов,
серийных номеров, штрихкодов, QR-кодов и DataMatrix-кодов.
Стабильная работа
Сохраняет точность перемещения луча при длительной
эксплуатации и повторяющихся производственных циклах.
Для серийного производства
Высокая скорость обработки сокращает время нанесения
маркировки и позволяет работать с большими партиями изделий.
Модель сканатораSino-Galvo SG7110
Скорость маркировкиДо 6000 мм/с
Скорость позиционированияДо 11 000 мм/с
ПроизводительностьДо 540 символов/с
Гальванометрический сканатор
Сканатор Sino-Galvo SG-7210-A
Гальвосканатор Sino-Galvo SG7210-A предназначен для
высокоскоростного перемещения лазерного луча с высокой точностью.
Благодаря скорости маркировки до 12 000 мм/с,
высокой повторяемости позиционирования и минимальному дрейфу
система обеспечивает стабильную работу при длительной эксплуатации
и подходит для высокопроизводительных линий промышленной маркировки.
Скорость маркировки до 12 000 мм/с.
Скорость позиционирования до 18 000 мм/с.
Нанесение до 600 символов в секунду.
Высокая производительность
Скорость маркировки до 12 000 мм/с позволяет значительно
сократить время обработки изделий и повысить
производительность оборудования.
Точное позиционирование
Повторяемость менее 8 мкрад и линейность 99,9%
обеспечивают нанесение мелкого текста,
QR-кодов, DataMatrix-кодов и сложной графики
с высокой точностью.
Стабильная работа
Минимальный дрейф менее 0,5 мкрад за 8 часов
позволяет сохранять стабильное качество
маркировки при непрерывной эксплуатации.
Широкая совместимость
Интерфейс XY2-100 обеспечивает совместимость
с большинством современных лазерных контроллеров
и упрощает интеграцию в промышленное оборудование.
Модель сканатораSino-Galvo SG7210-A
Скорость маркировкиДо 12000 мм/с
Тип системыДвухосевая гальванометрическая
НазначениеСкоростная промышленная маркировка
Гальванометрический сканатор
Сканатор Sino-Galvo SG-7220
Гальваносканатор управляет перемещением лазерного луча по рабочему полю.
От его скорости, точности и стабильности зависит качество линий,
мелкого текста, кодов, логотипов и другой маркировки.
Скорость маркировки до 14000 мм/с.
Скорость позиционирования до 22 000 мм/с.
Нанесение до 600 символов в секунду.
Высокая точность позиционирования
Сканатор обеспечивает контролируемое перемещение лазерного
луча по заданной траектории, позволяя получать ровные линии,
четкие контуры и хорошо читаемые символы.
Маркировка сложной графики
Подходит для нанесения мелкого текста, логотипов,
серийных номеров, штрихкодов, QR-кодов и DataMatrix-кодов.
Стабильная работа
Сохраняет точность перемещения луча при длительной
эксплуатации и повторяющихся производственных циклах.
Для серийного производства
Высокая скорость обработки сокращает время нанесения
маркировки и позволяет работать с большими партиями изделий.
