Фрезерный станок с ЧПУ по камню TS 1325 M 5,5 кВт — это широкоформатный индустриальный комплекс для обработки натурального и искусственного камня. С рабочим полем 2500х1300 мм и увеличенным просветом по оси Z (400 мм, с возможным увеличением до 500 мм), данная модель позволяет работать с полноразмерными слэбами гранита и мрамора без предварительного распила, а также изготавливать массивные архитектурные элементы.
Сферы применения и возможности
Благодаря своим габаритам, фрезерно-гравировальный станок по камню TS 1325 M закрывает потребности крупных камнеобрабатывающих цехов и мастерских по изготовлению памятников.
| Отрасль | Типовые задачи |
|---|---|
| Ритуальное производство | Изготовление крупных мемориальных комплексов, двойных памятников, глубокая резьба барельефов на габбро-диабазе, фигурная резка цветников. |
| Интерьер и Дизайн | Раскрой слэбов для кухонных столешниц и подоконников, фрезеровка душевых поддонов из цельного камня, создание мозаичных полов. |
| Фасадный декор | Производство вентилируемых фасадов, карнизов, замковых камней, облицовочной плитки с уникальной фактурой. |
| Промышленность | Обработка крупнолистовых композитов, текстолита, паронита, изготовление форм для литья из МДФ и модельного пластика. |
Конструктивные особенности и механика
Масса станка 1200 кг обеспечивает гашение вибраций при агрессивных режимах резания.
- Термический отпуск: Стальная сварная рама проходит процедуру снятия внутренних напряжений, что гарантирует сохранение геометрии на протяжении всего срока службы.
- Низкий центр тяжести: Рабочий стол опущен, а опоры портала усилены, что минимизирует раскачку при резкой смене направления движения.
Станок оснащен компонентами, рассчитанными на длительную нагрузку.
- Шпиндель 5.5 кВт: Высокий крутящий момент позволяет использовать фрезы большого диаметра для черновой выборки фона.
- RichAuto A11: Автономный DSP-контроллер. Не требует подключения ПК, защищен от зависаний и вирусов, удобен в пыльном цеху.

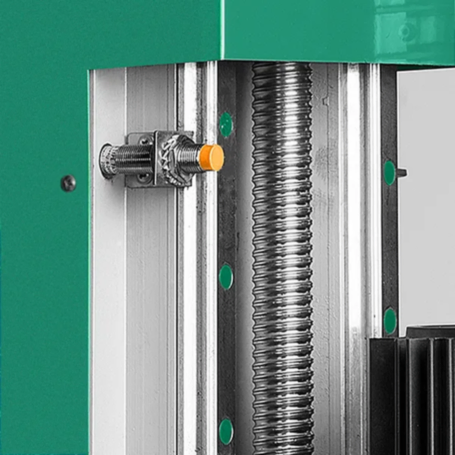

- Высота Z 400 мм: Значительно расширяет номенклатуру обрабатываемых изделий по сравнению со стандартными 200-300 мм.
Система защиты и охлаждения
Для работы с абразивными материалами (камень, керамика, стекло) предусмотрена многоуровневая защита:

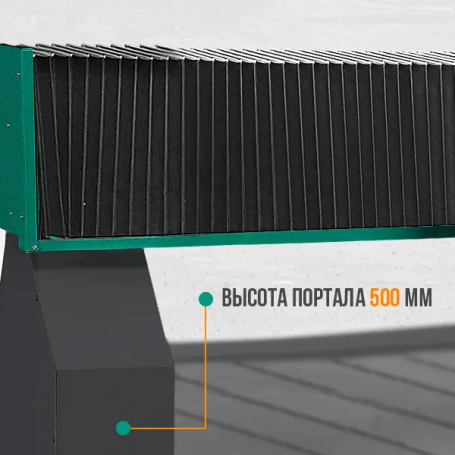

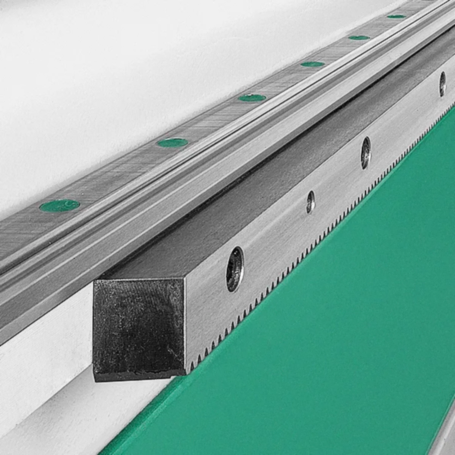

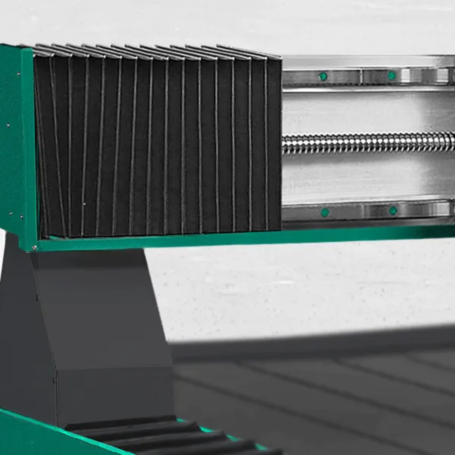

- Защита направляющих: Гофрированные кожухи на всех осях (X, Y, Z) предотвращают попадание каменной пыли и воды на рельсы HIWIN 20 и зубчатые рейки.

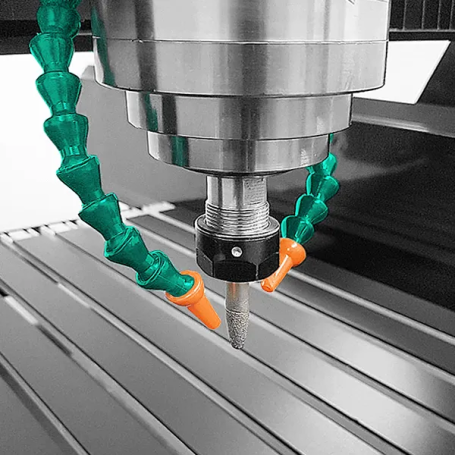

- Жидкостное охлаждение: Замкнутая система подачи СОЖ (смазочно-охлаждающей жидкости) с двумя соплами на шпинделе. Стол имеет бортики и сливы для рециркуляции воды через систему фильтрации.
- Кабель-укладчики: Гибкие цепи защищают проводку от механических повреждений и изломов.
⚠ Требования к эксплуатации
Оборудование требует подключения к трехфазной сети 380 Вольт. Для корректной работы электроники (драйверов и инвертора) обязательно наличие качественного заземления. Рекомендуется использовать стабилизатор напряжения.
Экономическая обоснованность покупки
Внедрение фрезерного станка по камню для памятников формата 1325 позволяет кардинально изменить производственный процесс.
| Показатель | Станок 3 кВт (малый стол) | TS 1325 M (5.5 кВт) |
|---|---|---|
| Подготовка материала | Требует распила слэба в размер | Загрузка целого слэба (экономия времени) |
| Скорость выборки фона | Низкая (малый съем за проход) | Высокая (мощность 5.5 кВт) |
| Производительность | 1 памятник за цикл | 3-4 памятника за одну установку |
При загрузке станка серийными заказами (например, резка форм памятников или столешниц) окупаемость достигается за 5-7 месяцев. Возможность работы в автоматическом режиме 24/7 позволяет выполнять срочные сезонные заказы без расширения штата сотрудников.
Комплектация и ПО
Станок поставляется готовым к работе. Управление через пульт RichAuto A11 интуитивно понятно и поддерживает файлы G-кода, созданные в ArtCam, PowerMill, AutoCAD и других CAD/CAM системах.

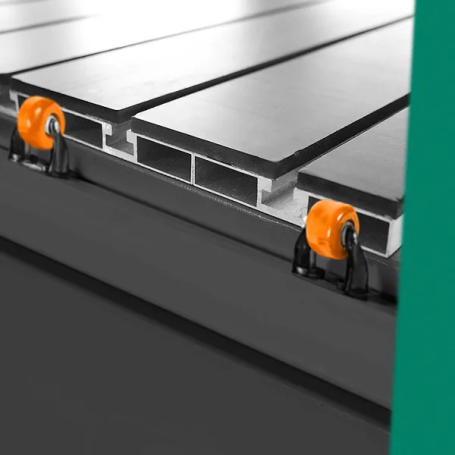

Рабочий стол — алюминиевый профиль с Т-пазами, что позволяет закрепить заготовку любой формы в любой точке стола с помощью механических прижимов.
Обрабатываемые материалы
Фанера
Обработка
Дерево
Обработка
Оргстекло
Обработка
Кожа
Обработка
Акрил и полистирол
Обработка
МДФ
Обработка
Гипс
Обработка
Керамика
Обработка
Таблица параметров цанговых патронов ER
|
||||||||
| Модель | d | D | D1 | D2 | L | L1 | L2 | L3 |
| ER8 | 0.5 - 5.0 | 8 | 8.5 | 6.5 | 13.5 | 2.7 | 1.5 | 1.2 |
| ER11 | 1.0 - 7.0 | 11 | 11.5 | 9.5 | 18.0 | 3.8 | 2.5 | 2.0 |
| ER16 | 1.0 - 2.0
> 2.0 - 10.0 |
16 | 17 | 13.8 | 27.5 | 6.26 | 4.0 | 2.7 |
| ER20 | 1.0 - 2.5
> 2.5 - 13.0 |
20 | 21 | 17.4 | 31.5 | 6.36 | 4.8 | 2.8 |
| ER25 | 1.0 - 2.5
> 2.5 - 16.0 |
25 | 26 | 22.0 | 34.0 | 6.66 | 5.0 | 3.1 |
| ER32 | 2.0 - 3.5
> 3.5 - 20.0 |
32 | 33 | 29.2 | 40.0 | 7.16 | 5.5 | 3.6 |
| ER40 | 3.0 - 26.0 | 40 | 41 | 36.2 | 46.0 | 7.66 | 7.0 | 4.1 |
В данной таблице приведены данные, собранные на основе сведений, предоставляемых компании YUSTO на протяжении четырнадцати лет нашими постоянными клиентами и партнёрами. |
| Х - применение в сфере хобби | Н - применение возможно, но не эффективно | Р - рабочий вариант применения | ||||||
| Мощность | 1,5 | 3 | 2,2 | 3,5 | 4,5 | 6 | 7,5 | 9 |
| Цанговый патрон / Материалы | ER11, ER16 | ER20/ER25 | ER20 | ER20/ER25 | ER25/ER32 | ER32 | ER32 | ER32 |
| Мдф | Х | Х | Х | Х | Н | Р | Р | Р |
| Фанера | Х | Н | Х | Н | Р | Р | Р | Р |
| Акрил | Х | Р | Н | Р | Р | Р | Р | Р |
| Текстолит | Н | Р | Р | Р | Р | Р | Р | Р |
| Полистирол | Н | Р | Р | Р | Р | Р | Р | Р |
| Резина | - | Х | - | Х | Р | Р | Р | Р |
| Алюминий | Н | Р | Н | Р | Р | Р | Р | Р |
| Медь | Х | Р | Н | Р | Р | Р | Р | Р |
| Магний | Н | Р | Н | Р | Р | Р | Р | Р |
| ПВХ | Х | Н | Х | Н | Р | Р | Р | Р |
| HPL | Х | Х | Х | Н | Р | Р | Р | Р |
| Дуб | Х | Х | Х | Н | Р | Р | Р | Р |
| Сосна | Х | Р | Н | Р | Р | Р | Р | Р |
В данной таблице приведены данные, собранные на основе сведений, предоставляемых компании YUSTO на протяжении четырнадцати лет нашими постоянными клиентами и партнёрами. |
| Х - применение в сфере хобби | Д - применение возможно, но дорого | Р - рабочий вариант применения | ||||||
| Мощность | 1,5 | 3 | 2,2 | 3,5 | 4,5 | 6 | 7,5 | 9 |
| Цанговый патрон / Материалы | ER11, ER16 | ER20/ER25 | ER20 | ER20/ER25 | ER25/ER32 | ER32 | ER32 | ER32 |
| Мдф | Х | Р | Р | Р | Д | Д | Д | Д |
| Фанера | Х | Р | Р | Р | Д | Д | Д | Д |
| Акрил | Х | Р | Р | Р | Д | Д | Д | Д |
| Текстолит | Х | Р | Р | Д | Д | Д | Д | Д |
| Полистирол | Р | Р | Р | Р | Д | Д | Д | Д |
| Алюминий | Х | Р | Р | Р | Д | Д | Д | Д |
| Медь | Х | Р | Р | Р | Д | Д | Д | Д |
| Магний | Р | Р | Р | Р | Д | Д | Д | Д |
| Дуб | Х | Р | Р | Р | Д | Д | Д | Д |
| Сосна | Х | Р | Р | Р | Д | Д | Д | Д |
