Чиллер S&A CW-5200TH (система охлаждения для лазерного станка)

Чиллер S&A CW-5200TH — фреоновое охлаждение CO2-лазерной трубки

Фреоновый чиллер для лазерных станков с газовыми CO2-излучателями: система с фреоновым холодильным контуром сама удерживает температуру охлаждающей жидкости в заданных пределах — от 5 до 35 °C — и режим работы трубки больше не зависит от жары в цеху, длины смены или интенсивности резки. ЮСТО поставляет его как официальный дилер S&A (Teyu) с заводской гарантией 24 месяца.

Зачем трубке настоящий чиллер

CO2-трубка при работе греется — это физика, а не дефект. Перегретый излучатель теряет стабильность мощности: рез «плывёт», глубина гравировки отличается от детали к детали, а газ и зеркала деградируют в разы быстрее расчётного ресурса. Самый дорогой способ это выяснить — работать до отказа трубки.

Частая ошибка экономии — водяная помпа с баком. Помпа просто гоняет воду мимо радиатора и отдаёт тепло воздуху помещения: пока в цеху прохладно, это работает, но в жару или на длинных сменах вода перегревается вместе с цехом — ровно тогда, когда нагрузка на трубку максимальна. CW-5200TH устроен иначе: фреоновый холодильный контур активно охлаждает жидкость при любой температуре вокруг, а встроенный контроллер по двум датчикам — воды и окружающей среды — сам подстраивает режим и не гоняет компрессор вхолостую. Для трубок мощностью 100–130 Вт это не апгрейд, а норма.

Подойдёт ли он вам — три вопроса

Какой у вас источник? Чиллер рассчитан на газовые CO2-лазеры. Для волоконных источников нужна другая серия — CWFL, с отдельным контуром под оптику.

Сколько трубок на станке? У CW-5200TH один контур циркуляции — он обслуживает одну лазерную трубку. Если на станке две, понадобится двухтрубное исполнение с четырьмя штуцерами подключения.

Какая мощность излучателя? Модель ориентирована на трубки до 130 Вт; ходовые примеры совместимости — в блоке ниже. Если ваш излучатель 60–90 Вт, разумнее младшая модель серии, для трубок мощнее 130 Вт — старшая: подберём вариант без переплаты, свяжитесь с нами. Остальные модели — в разделе чиллеры для CO2-лазерных станков.

Как работает фреоновый контур и что вы получаете

Внутри два контура. Водяной: насос прокачивает жидкость через рубашку трубки, забирая тепло. Фреоновый: компрессор с теплообменниками снимает это тепло с воды, конденсатор выбрасывает его в воздух помещения. Цикл замкнут и повторяется всю смену.

На практике это даёт то, ради чего чиллер и покупают: температура воды держится с высокой точностью, поэтому мощность трубки стабильна от детали к детали. Шестилитровый бак даёт тепловую инерцию — показания не скачут от каждого включения лазера. Фильтр грубой очистки на входе задерживает взвеси, а 30 кг веса и габариты настольного шкафа говорят сами за себя: машина рассчитана на цеховую эксплуатацию, а не на лабораторный стол.

Подключение и первый пуск — без типовых ошибок

1. Соедините выход охлаждённой воды (WATER OUT) со входом рубашки трубки.
2. Выход трубки — на обратный вход чиллера (WATER IN).
3. Залейте дистиллированную, деионизированную или очищенную воду до рабочего уровня.
4. Проверьте герметичность соединений и отсутствие перегибов шлангов.
5. Включите чиллер и убедитесь, что циркуляция идёт, — воздух из контура должен выйти.
6. Только после этого запускайте лазер: работа излучателя без циркуляции недопустима.

Три ошибки первого пуска, из-за которых «чиллер не холодит»: завоздушенный контур (прокачайте на максимальном расходе), передавленный шланг и запуск лазера до выхода на заданную температуру. Все три лечатся за минуты, если знать о них заранее.

Как подобрать чиллер с запасом — считаем правильно

У CO2-трубки в тепло уходит подавляющая часть потребляемой мощности, поэтому охлаждающая способность чиллера должна с запасом покрывать тепловыделение излучателя. Рабочее правило для цеха: берите запас порядка 20–30% к расчётной тепловой нагрузке — компрессор не будет работать на пределе, деградация фреонового контура замедлится, а при апгрейде трубки на следующую модель чиллер, скорее всего, переедет с вами. Тонкая настройка зависит от режима работы (короткие проходы гравировки или непрерывный рез) — если сомневаетесь, посчитаем вместе.

Где установить чиллер в цеху

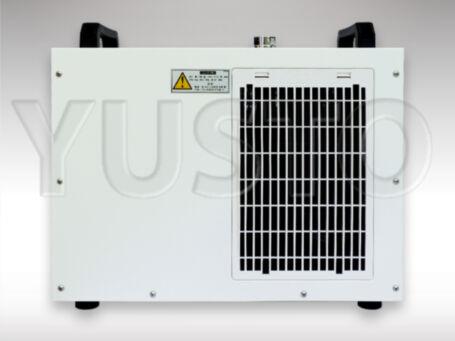

Фреоновому контуру нужен воздух: радиатор-конденсатор выбрасывает снятое тепло в помещение, поэтому вокруг чиллера оставляют свободное пространство для вентиляции и не задвигают его вплотную к стене или в замкнутый короб. Ставьте машину подальше от источников пыли и стружки — забитый радиатор душит отвод тепла. Следите и за температурой в цеху: в промерзшем помещении вода в контуре замёрзнет, а в раскалённом чиллеру нечем будет охлаждать. По уровню — ровная поверхность без уклонов.

Обслуживание и вода

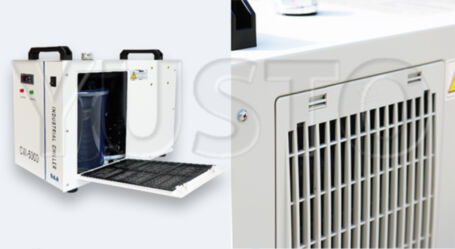

Регламент короткий: раз в месяц проверять уровень жидкости, раз в три месяца продувать фильтрующие сетки и радиатор от пыли (в запылённом цеху — чаще), раз в полгода полностью менять жидкость. Водопроводную воду заливать нельзя — соли оседают в каналах и убивают теплообмен.

Если вода зацвела или появилась слизь — не тяните до плановой замены: промойте контур и залейте свежую жидкость. Грязная вода забивает каналы рубашки трубки, а её ремонт стоит дороже любого регламента.

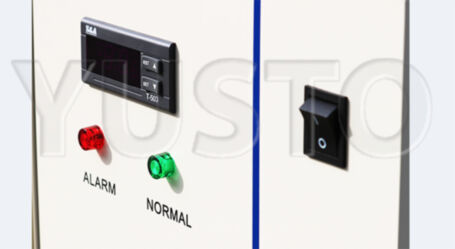

Сигналы тревоги — о чём они говорят

Чиллер сигнализирует о двух главных проблемах. Тревога потока — жидкости мало или циркуляция нарушена: проверьте уровень, шланги и фильтр. Тревога температуры — вода перегрелась: чаще всего это забитый пылью радиатор, жара вокруг корпуса или недостаточный запас охлаждающей способности под вашу трубку. В обоих случаях лазер продолжает греться без отвода тепла, поэтому сигнал игнорировать нельзя — ищите причину сразу.

Зимняя эксплуатация и перевозка

Замёрзшая вода рвёт теплообменник и насос. При перевозке в мороз или остановке на зиму жидкость из контура сливайте полностью. Если цех холодный, но станок работает круглосуточно — держите в помещении плюсовую температуру; антифриз как «зимняя замена воды» не вариант — см. блок о гарантии выше.

О чём мы скажем честно

CW-5200TH — профильное устройство, а не универсальный «кондиционер для всего». Он не подходит волоконным лазерам, не обслуживает две трубки одновременно и требует свободного отвода тепла от радиатора. В пределах своей задачи — одна CO2-трубка до 130 Вт — это один из самых рабочих вариантов линейки S&A.

Как купить чиллер CW-5200TH в ЮСТО

Товар в наличии, отгружаем по всей России. Специалисты проверят совместимость с вашей трубкой и станком до оформления заказа, а если CW-5200TH — не ваш вариант, предложим альтернативу из линейки.
