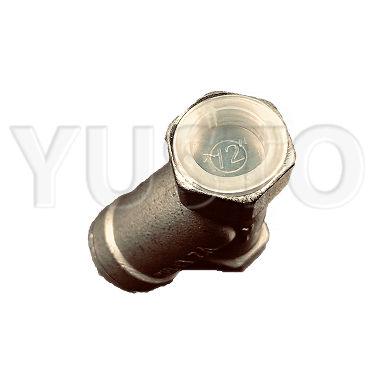

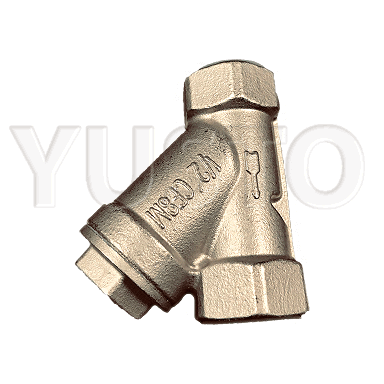

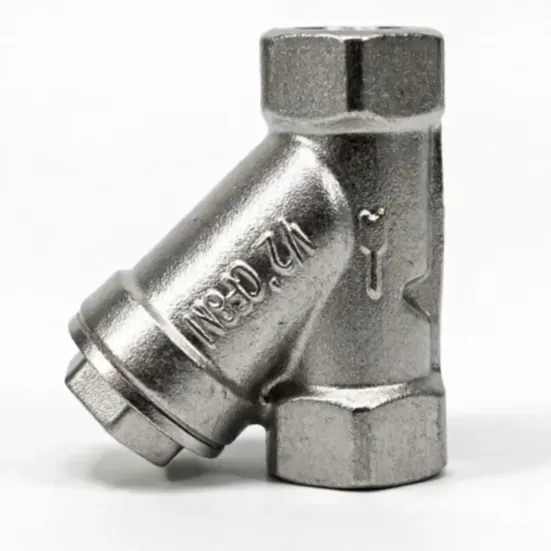

Фильтр грубой очистки воды (Y-образный) для систем охлаждения S&A
Фильтр грубой очистки (грязевик) — это первичный барьер защиты гидравлического контура вашего промышленного чиллера. Данный Y-образный сетчатый фильтр устанавливается на входной магистрали или внутри корпуса охладителя для улавливания крупных механических частиц, ржавчины, стружки и элементов уплотнительных материалов.
Данный фильтр изготовлен из высококачественной нержавеющей стали AISI 316. Это обеспечивает превосходную стойкость к коррозии даже при использовании дистиллированной воды, которая может быть агрессивна к обычной латуни со временем.
Технические характеристики и особенности
Устройство имеет простую и надежную конструкцию, позволяющую производить обслуживание без демонтажа всего узла. Сетка внутри фильтра задерживает мусор, который может повредить крыльчатку помпы или закупорить тонкие каналы охлаждения лазерной трубки.
| Параметр | Значение |
|---|---|
| Тип изделия | Фильтр сетчатый Y-образный (Y-strainer) |
| Материал корпуса | Нержавеющая сталь CF8M (аналог AISI 316) |
| Размер резьбы | 1/2 дюйма (DN15) - уточняйте по маркировке на вашем старом фильтре |
| Фильтрующий элемент | Сменная сетка из нержавеющей стали |
| Рабочая среда | Вода, антифриз, неагрессивные жидкости |
| Назначение | Защита помпы и лазерного излучателя от засоров |
Зачем нужен фильтр грубой очистки?
В процессе эксплуатации лазерного станка с ЧПУ в воде неизбежно появляются посторонние частицы: пыль из цеха, продукты окисления фитингов, кусочки фум-ленты после ремонта. Без фильтра эти частицы попадают в насос.
Последствия работы без фильтра:
- Заклинивание помпы: Попадание твердой частицы между крыльчаткой и корпусом насоса приводит к остановке циркуляции и сгоранию обмоток двигателя.
- Перегрев лазерной трубки: Засорение узких каналов водяной рубашки трубки снижает эффективность охлаждения, что ведет к потере мощности.
- Поломка датчика протока: Мусор может заблокировать шток или лепесток датчика, из-за чего система защиты не сработает вовремя.
Экономическая обоснованность установки
Установка или своевременная замена копеечного фильтра предотвращает аварии стоимостью в десятки тысяч рублей. Сравним затраты:
| Компонент | Стоимость | Риск |
|---|---|---|
| Фильтр Y-образный | Низкая | Предотвращает поломки. |
| Помпа для чиллера (оригинал S&A) | ~ 5 000 - 15 000 руб. | Выходит из строя при попадании мусора. |
Инструкция по обслуживанию
Фильтр требует периодической очистки. Рекомендуется проверять состояние сетки каждые 3-6 месяцев или при снижении напора воды.
- Выключите чиллер и обесточьте его.
- Перекройте краны подачи воды (если установлены) или слейте воду из системы.
- Гаечным ключом открутите пробку на косом отводе фильтра.
- Извлеките цилиндрическую сетку.
- Промойте сетку под напором воды, удалите застрявшие частицы щеткой.
- Установите сетку обратно и плотно затяните пробку (проверьте наличие уплотнительной прокладки).
⚠️ Важно! При монтаже фильтра следите за стрелкой на корпусе. Она указывает направление потока воды. Установка против потока сделает фильтрацию невозможной и снизит напор.
Применимость
Данный фильтр универсален и подходит для большинства моделей промышленных чиллеров S&A (CW-3000, CW-5000, CW-5200, CW-6000), а также для самодельных систем охлаждения шпинделей и сварочных аппаратов.
