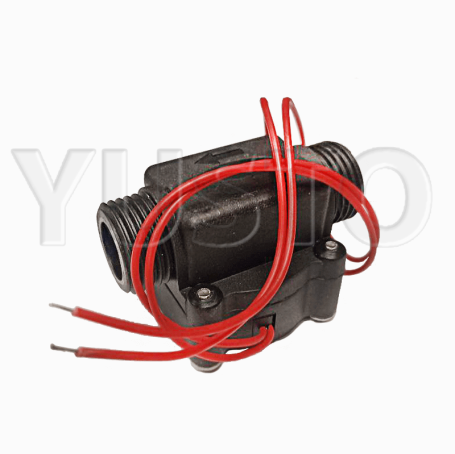

Датчик проточный S&A L-50A для чиллеров CW-6000/6100/6200
Датчик проточный S&A L-50A для чиллеров CW-6000/6100/6200
Датчик проточный S&A L-50A для чиллеров CW-6000/6100/6200
Датчик проточный S&A L-50A для чиллеров CW-6000/6100/6200
Датчик проточный S&A L-50A для чиллеров CW-6000/6100/6200
Датчик проточный S&A L-50A для чиллеров CW-6000/6100/6200
Датчик проточный S&A L-50A для чиллеров CW-6000/6100/6200
Датчик проточный S&A L-50A для чиллеров CW-6000/6100/6200

Датчик проточный S&A L-50A для чиллеров CW-6000/6100/6200

Датчик потока воды S&A L-50A используется в лазерных станках, контролирует поток воды в системе охлаждения лазерной трубки. Подходит для чиллеров 6000, 6100, 6200.
Материал корпуса
Размер без упаковки
Масса нетто
Страна производства
Предзаказ
3 135 ₽ / шт.
0 ₽-0%
1шт.1
Доставка по России
On-line оплата
Цена с НДС
Демозал
Описание
Характеристики
Комплектация
Статьи
Видео
Файлы
Гарантия
Доставка
Оплата
Описание

Датчик потока воды S&A L-50A для промышленных чиллеров (CW-6000/6100/6200)

Датчик воды S&A L-50A — это специализированный электромеханический сенсор протока, разработанный компанией Teyu (S&A) для мощных промышленных систем охлаждения. Устройство предназначено для мониторинга циркуляции хладагента в реальном времени и аварийного отключения лазерного источника при падении давления или остановке потока жидкости.

Данная модель является оригинальной запасной частью для высокопроизводительных чиллеров серий CW-6000, CW-6100, CW-6200, CW-6300, используемых для охлаждения мощных CO2 лазеров, оптоволоконных источников и шпинделей станков с ЧПУ.

Технические характеристики и совместимость

Датчик L-50A отличается от старшей модели (например, HL-30) увеличенным проходным сечением и рассчитан на более высокие показатели потока жидкости, характерные для промышленных насосов.

Характеристика Значение
Модель S&A L-50A (Teyu)
Тип устройства Проточный датчик (Flow Switch)
Принцип работы Механический (лепестковый/поплавковый) с замыканием контактов
Количество проводов 2 (Сигнальная цепь)
Тип соединения Резьбовое (вход/выход)
Совместимость с чиллерами S&A CW-6000, CW-6100, CW-6200, CW-6300
Материал корпуса Ударопрочный технический пластик

Зачем нужен датчик L-50A? Принцип защиты

В системах лазерной резки и гравировки стабильное охлаждение критически важно. Если помпа для чиллера (CW5000, CW5200, CW5300) или более мощных моделей CW-6000 выйдет из строя, вода перестанет циркулировать. Без отвода тепла лазерная трубка или оптоволоконный модуль перегреваются за считанные секунды.

Алгоритм работы защиты:

  1. Вода проходит через датчик L-50A, поднимая заслонку/поплавок.
  2. Контакты внутри датчика замыкаются, посылая сигнал "Норма" на контроллер чиллера.
  3. Если поток прекращается (поломка помпы, пережат шланг, утечка), контакты размыкаются.
  4. Чиллер выдает ошибку (Alarm) и разрывает цепь защиты лазера (Protection Circuit).
  5. Лазерный станок с ЧПУ мгновенно останавливает генерацию луча, спасая оборудование.

Экономическая обоснованность замены

Игнорирование неисправности датчика потока или его "закорачивание" (обход защиты) — это прямой путь к дорогостоящему ремонту. Рассмотрим цифры на примере оборудования, которое охлаждают чиллеры 6000-й серии:

Компонент Стоимость замены (ориентировочно) Риск при отказе датчика
Датчик S&A L-50A Низкая (Инвестиция в безопасность) —
Лазерная трубка CO2 (130-180 Вт) Высокая (десятки тысяч рублей) Трещины стекла, деградация газа, полная замена.
Оптоволоконный источник (IPG/Raycus) Критическая (сотни тысяч рублей) Выгорание модулей накачки, дорогой ремонт.
⚠️ Предупреждение специалиста: Никогда не эксплуатируйте лазерный станок с неисправным датчиком потока воды. Стоимость датчика составляет менее 1% от стоимости защищаемого им оборудования.

Инструкция по подключению и диагностике

Датчик L-50A имеет два провода и работает как простой переключатель (сухой контакт). Для интеграции в систему безопасности станка с ЧПУ используется одна из двух схем:

Схема 1: Подключение к блоку высокого напряжения (БВН)

Наиболее надежный метод для CO2 лазеров.

  • Провода датчика (через выходной разъем чиллера) заводятся на клеммы P (Protection) и G (Ground) блока розжига.
  • При отсутствии потока цепь размыкается, и блок физически не может выдать напряжение на трубку.

Схема 2: Подключение к контроллеру (Ruida, Trocen)

  • Сигнал заводится на вход защиты по воде на материнской плате контроллера.
  • При срабатывании датчика контроллер ставит выполнение программы на паузу и выдает сообщение об ошибке на дисплей.
Совет по установке: При монтаже датчика строго соблюдайте направление потока воды. Обычно оно указано стрелкой на корпусе или определяется конструкцией входного и выходного патрубков. Установка против потока приведет к некорректной работе или поломке лепестка.

Особенности модели L-50A

  • Высокая пропускная способность: Рассчитан на мощные помпы, не создает лишнего гидравлического сопротивления.
  • Надежная изоляция: Электрическая часть полностью изолирована от водного тракта.
  • Оригинал S&A: Гарантия полной совместимости с посадочными местами и электроникой чиллеров Teyu.
