Датчик потока воды S&A HL-12 для систем охлаждения
Датчик воды S&A HL-12 — это электромеханическое устройство безопасности, предназначенное для контроля циркуляции охлаждающей жидкости в промышленных чиллерах. Этот датчик тока воды является критически важным узлом защиты лазерного станка с ЧПУ, предотвращающим перегрев и разрушение лазерного излучателя (трубки CO2).
Модель HL-12 устанавливается в оригинальные чиллеры S&A Teyu и служит для замыкания/размыкания цепи защиты при наличии или отсутствии движения жидкости в контуре.
Технические характеристики
Датчик спроектирован для работы в жестких условиях промышленной эксплуатации. Основные параметры, указанные на корпусе устройства:
| Параметр | Значение |
|---|---|
| Модель | S&A HL-12 (Teyu) |
| Тип устройства | Проточный датчик (Flow Sensor) |
| Порог срабатывания (Alarm Value) | 30 л/ч (литров в час) |
| Максимальное давление | ≤ 1.75 МПа (17.5 Бар) |

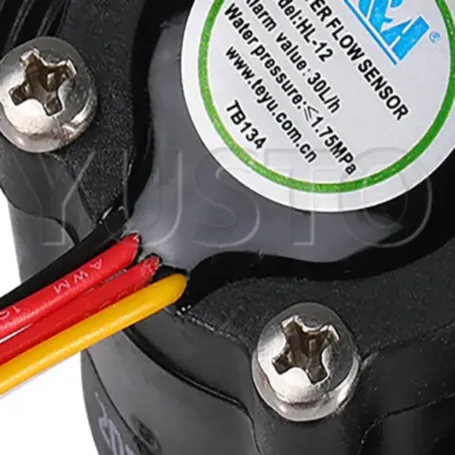

| Подключение (электрика) | 3 провода (Красный, Черный, Желтый) |
| Назначение | Защита остановки помпы |
Зачем нужен датчик протока воды?
Лазерная трубка CO2 имеет КПД около 20%, остальная энергия преобразуется в тепло. Без постоянного отвода тепла стеклянная колба перегревается и трескается за 10–30 секунд. Датчик протока воды выполняет роль предохранителя:

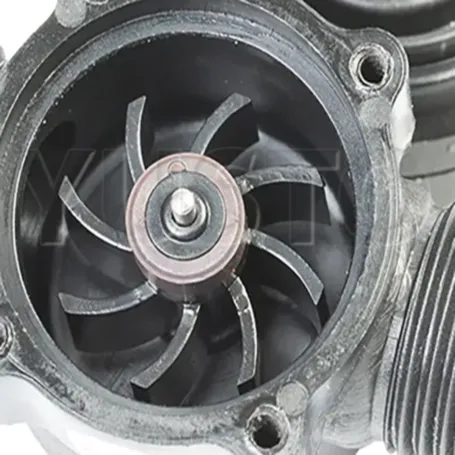

- Помпа качает воду -> Поток давит на заслонку датчика -> Контакты замкнуты -> Лазер работает.
- Помпа сломалась или пережат шланг -> Потока нет -> Контакты размыкаются -> Лазер отключается.
Экономическая обоснованность ремонта
Замена неисправного датчика HL-12 — это несоизмеримо малая трата по сравнению с покупкой новой лазерной трубки. Рассмотрим простой расчет рисков:
| Компонент | Ориентировочная стоимость | Последствия отказа |
|---|---|---|
| Датчик S&A HL-12 | Низкая | Восстановление защиты станка. |
| Лазерная трубка (80-100 Вт) | В 20-30 раз дороже датчика | Полная замена излучателя при перегреве. |
Схемы подключения и типы работ
Датчик HL-12 может быть интегрирован в систему безопасности двумя способами. Внимание: работы должны проводиться квалифицированным специалистом при выключенном оборудовании.
Вариант 1: Прямое подключение к блоку розжига (БВН)
Это аппаратная защита ("Hardwired"). Сигнальные провода датчика подключаются в разрыв цепи защиты блока питания лазера.
- Клемма G (Ground / Земля).
- Клемма P (Protect / Защита) или WP (Water Protect).
Логика: Если воды нет, цепь P-G размыкается, блок высокого напряжения блокирует генерацию луча.
Вариант 2: Подключение к контроллеру станка с ЧПУ
Сигнал заводится на материнскую плату (например, Ruida, Trocen).
- При срабатывании датчика контроллер программно останавливает задание и выдает ошибку "Water Error" на дисплей.
⚠️ Важно! При установке строго соблюдайте направление потока воды. Обычно на корпусе есть стрелка или маркировка входа/выхода. Неправильная установка приведет к тому, что датчик не увидит поток.
Особенности модели HL-12
- 3-х проводная схема: Обеспечивает более гибкое подключение и возможность питания активных элементов схемы (если предусмотрено конструкцией чиллера).
- Герметичность: Заливка компаундом (черный герметик на фото) защищает электрическую часть от влаги и вибраций.
- Чувствительность: Срабатывает уже при потоке 30 литров в час, что позволяет использовать его даже со слабыми помпами.
Внешний вид продукции может отличаться от представленного на сайте в связи с систематическим обновлением товарной линейки.
