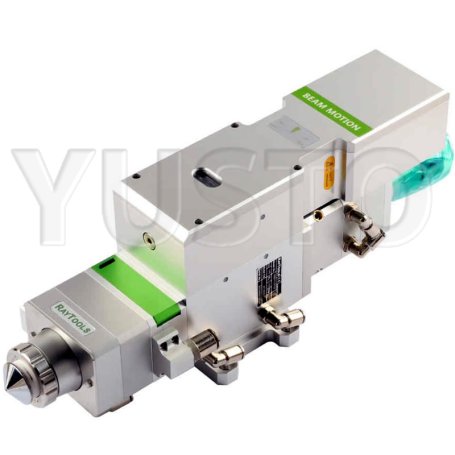

Лазерная режущая голова RayTools BM111 с автофокусом
Лазерная режущая голова RayTools BM111 с автофокусом
Лазерная режущая голова RayTools BM111 с автофокусом
Лазерная режущая голова RayTools BM111 с автофокусом
Лазерная режущая голова RayTools BM111 с автофокусом
Лазерная режущая голова RayTools BM111 с автофокусом

Лазерная режущая голова RayTools BM111 с автофокусом

Автофокус; максимальная мощность лазера 3.3 кВт. QBH/QD 100:125/150
Способ фокусировки
Оптоволоконный интерфейс
Мощность лазера
Cветовой диаметр
Предзаказ
343 000
11
Доставка по России
On-line оплата
Система скидок
Демозал
Описание
Характеристики
Комплектация
Статьи
Видео
Файлы
Гарантия
Доставка
Оплата
Описание

Лазерная режущая голова RayTools BM111 краткий обзор

Лазерная головка Raytools BM111 предназначена для высокоточного лазерного раскроя материалов с использованием волоконных лазеров мощностью до 3,3 кВт. Она обеспечивает автоматическую фокусировку луча, что позволяет эффективно работать с материалами различной толщины и типа, включая металлы, такие как сталь, алюминий и нержавеющая сталь.

Применение

Лазерная головка BM111 используется для:

  • Резки металлических листов различной толщины.
  • Высокоточного раскроя сложных геометрических форм.
  • Автоматической обработки материалов с разной отражающей способностью.
  • Работы в условиях высоких мощностей и длительных производственных циклов.

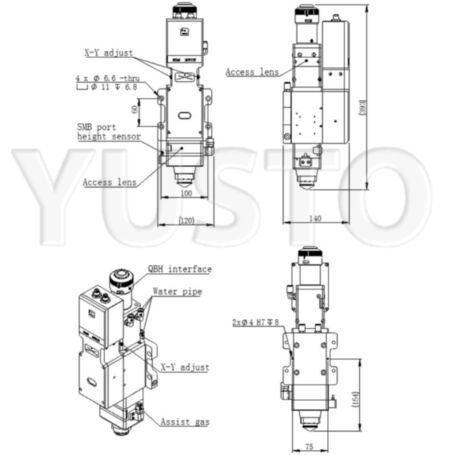

Особенности подключения

Механическое подключение

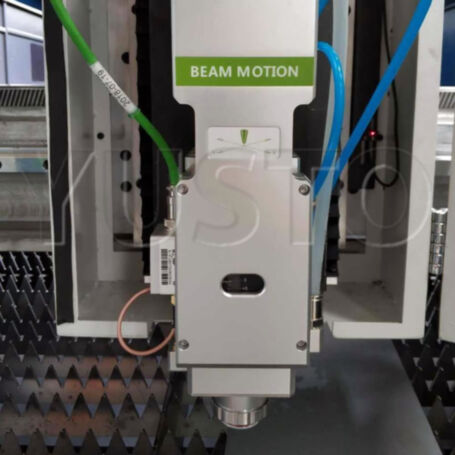

Лазерная головка крепится к станку с помощью монтажных отверстий. Важно обеспечить перпендикулярность установки головки к поверхности материала для стабильного качества резки.

Подключение водяного охлаждения

BM111 имеет два канала для водяного охлаждения, которые могут быть подключены в любом направлении. Рекомендуется использовать водяное охлаждение при мощности лазера выше 500 Вт.

Подключение газовых труб

Головка поддерживает использование различных газов (кислород, азот, аргон, гелий) для резки и охлаждения. Рекомендуется использовать фильтры для очистки газа от примесей.

Технические параметры

Параметр Значение
Мощность лазера до 3,3 кВт
Диапазон автоматической фокусировки от +10 мм до -12 мм
Точность фокусировки 0.05 мм
Максимальное ускорение фокусирующей линзы 10 м/с²
Максимальная скорость фокусирующей линзы 10 м/мин
Вес 6.28 кг (BM111A01A), 6.3 кг (BM111A02A)

Расходные материалы

Расходные элементы на год

Количество Артикул Наименование
50 шт 110255IG0005 (211LCG0020) Стекло защитное (верхнее) Диаметр 24,9 мм * Толщина 1,5 мм
150 шт 211LCG0035 (211LCG0037) Стекло защитное (нижнее) Диаметр 27,9 мм * Толщина 4,1 мм
4 шт 110255AAFBHE0089, 110255AACBHE0090 Комплект коллиматорных линз D30 F100 мм (пара: менисковая + двояковыпуклая)
6 шт 110255AACBHE0092, 110255AAFBHE0091 Комплект фокусных линз D30 F125 мм (пара: менисковая + двояковыпуклая)

Другие расходные материалы

Артикул Наименование
11021M2110051 Уплотнительное кольцо для защитного стекла 29,2x21x3,55 мм (верхнее)
11021M2110007 Уплотнительное кольцо для защитного стекла 32,2x24x3,55 мм (нижнее)
120AG0600A Объектив коллиматора в сборе D30 F100 мм
120AG0700A Объектив фокусатора в сборе D30 F125 мм
120AG0800A Объектив фокусатора в сборе D30 F155 (F150) мм
120AG01400A Объектив фокусатора в сборе D30 F200 мм
120AG0524A Отвертка (ключ) для линз D30 (BM111)
120274100B Керамический держатель сопла D32 (M14)
120GJT0508 - 120GJT0550 Сопла конусные ⌀32 h15 M14 (одинарные) 0,8мм, 1,0мм, 1,2мм, 1,5мм, 2,0мм, 2,5мм, 3,0мм, 3,5мм, 4,0мм, 4,5мм, 5,0мм
120GJT0608 - 120GJT0650 Сопла конусные ⌀32 h15 M14 (двойные хромированные) 0,8мм, 1,0мм, 1,2мм, 1,5мм, 2,0мм, 2,5мм, 3,0мм, 3,5мм, 4,0мм, 4,5мм, 5,0мм
120AG1700B Сопло в сборе TRA BM111 (BM110)
120610336A Зажимное кольцо для BM111/BM114S
211TTW9012 Коаксиальный кабель SMB–SMA (для сопловой части 120AG1700A, головок - выпускаемых до марта 2022 года)
211TTW9002 Коаксиальный кабель SMA–SMA (для сопловой части 120AG1700B, головок - выпускаемых после марта 2022 года)

Преимущества эксплуатации

  • Автоматическая фокусировка позволяет быстро адаптироваться к материалам разной толщины, что повышает производительность.
  • Высокая точность резки и стабильность работы даже при высоких мощностях.
  • Простота обслуживания благодаря модульной конструкции и выдвижному держателю защитной линзы.

Рекомендации

  • Используйте только рекомендованные газы и фильтры для предотвращения повреждения линз.
  • Регулярно проверяйте центровку луча и фокуса для обеспечения высокого качества резки.
  • Следите за чистотой оптических компонентов, чтобы избежать снижения эффективности работы лазерной головки.
