Волоконный маркер - применение и назначение

Часто можно слышать, что волоконный лазерный маркер – это инструмент для гравировки и маркировки. Но сегодня мы попытаемся разобраться, в чём состоит принципиальное отличие волоконника от СО2 лазера, а также заглянем внутрь станка и немного поговорим о возможных областях его применения.

Чем волоконный маркер отличается от СО2

внешний вид волоконного лазерного маркера

Тут можно говорить довольно много, но прежде всего уясним, что основное отличие и преимущество заключается в скорости и мощности, а также в разной длине волны данных станков. Если максимально упростить, то можно сказать, что волоконный лазерный маркер используется для нанесения гравировки на легко плавящиеся материалы, а также способен обрабатывать металлы и даже камень.

Чем это обусловлено? Прежде всего, длиной волны. Если средняя длина волны у СО2 лазерного станка составляет от 9 до 11 мкм (микрон), то у волоконного маркера этот показатель равен единице. Это позволяет воздействовать на материалы с меньшей интенсивностью, но большей степенью проникновения, как бы парадоксально это ни звучало. Именно поэтому не все маркеры способны наносить гравировку на стекло, зато легко справляются с металлами. С другой стороны, именно поэтому резать материалы маркером не получится. Вернее, попытка совершить подобное действо будет отдалённо напоминать попытку резки листового алюминия канцелярскими ножницами. Технически возможно, но близко к абсурду.


Строение волоконного маркера

внешний вид волоконного лазерного маркера

Волоконные маркеры бывают разные, но стандартный тип исполнения выглядит примерно так, как на картинке выше. Именно такая конструкция пользуется наибольшей популярностью в силу своей универсальности и практичности.

Любой волоконный маркер состоит, в первую очередь, из сканатора. Если не усложнять, то он представляет собой сервомотор, который контролирует движение системы зеркал.

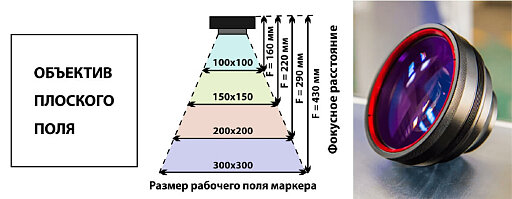

Второй элемент – это фокусирующий объектив. Именно от него зависит, каким будет рабочее поле маркера, т.к. их линзы обладают собственным пределом захватов поля определённой площади.


Далее следует оптоволоконный источник лазера, а также оптоволоконный кабель. Важно понимать, что это не традиционная витая пара и он также имеет собственную ценность. Что же касается источника, то чаще всего именно он составляет до половины от стоимости всего маркера.

внешний вид волоконного лазерного маркера

Контроллер и программное обеспечение. Неразрывный тандем, позволяющий управлять процессами станка, тут всё аналогично стандартной, известной каждому системе контроллеров СО2 станков.

Воздушная система охлаждения – чем-то напоминает традиционную радиаторно-вентиляторную систему охлаждения обычного ПК, разве что с большей мощностью, но так как сам маркер редко нагревается до критических температур, большего и не требуется.

Вот, собственно говоря, и вся конструкция и на самом деле – всё очень просто. Если вы не новичок в сфере ЧПУ, то наверняка понимаете, что с волоконными маркерами всё даже проще, чем с домашним ПК, если закрыть глаза на то, что это всё же дорогостоящее производственное оборудование.


Применение волоконного маркера

Как уже было сказано выше, прямое назначение маркеров заключается в нанесении гравировки. Но какие конкретно работы можно на нём проводить, не выходя из цеха? На самом деле, тут всё довольно просто.

В первую очередь это отработка сувенирной продукции – нанесение картинок и текстов на уже готовые изделия. Чаще всего – металлические фляжки, кружки, браслеты и прочее. Конечно, есть и более сложные варианты его применения, как например маркировка ювелирной продукции, но для них обычно используют более специализированное оборудование.

Также вы сможете работать с пищевой промышленностью (как бы странно это ни звучало) и что куда интереснее – с электротехникой. Например, при обработке и изготовлении плат часто применяются те же волоконные маркеры.

Ну а в целом, сфера их применения куда шире, чем кажется на первый взгляд, но многие типы работ можно просто включить в вышеперечисленные категории. На самом же деле, заключив пару договоров с заводами, изготавливающими продукцию в промышленных масштабах – вы обеспечите себя работой на постоянной основе, а подобные организации всегда находятся в поиске клиентской базы. Но если вы уже сейчас точно знаете, с чем и как планируете работать, то рекомендуем вам обратить внимание на пару моделей, которые буквально на днях появятся у нас в наличии: KAMACH FIBER T320 и KAMACH FIBER T330 - но рекомендуем поторопиться! Иначе придётся ждать следующей поставки...
