Обслуживание лазерного источника

В этой статье мы поговорим о всём необходимом для чистки кристалла оптоволоконного кабеля лазерного станка для резки металла.

Лазерные станки для резки металла


Мощность от 1 кВт

Цена от 2 850 000 ₽

В наличии более 30 моделей

Надежная конструкция.
Быстрая резка.
Гарантия.

Сервис, установка и обучение.

Узнать больше


МЕРЫ ПРЕДОСТОРОЖНОСТИ

Это устройство классифицируется как лазерный прибор высокой мощности класса 4 в соответствии с 21 CFR 1040.10. Этот продукт излучает невидимое лазерное излучение с длиной волны около 1070-1080 нм, а общая мощность света, излучаемого оптическим выходом, превышает 1000 Вт, в зависимости от технических характеристик модели – смотрите этикетку продукта.

Такой уровень освещенности может привести к повреждению глаз и кожи. Несмотря на то, что излучение невидимо, луч может вызвать необратимое повреждение роговицы.

Защитные очки необходимо носить постоянно, пока лазер работает.

Внутри лазера находится пилотный лазер класса 2M, способный выдавать пиковую мощность 1 МВт в диапазоне длин волн 600-700 нм.

Избегайте попадания в глаза или на кожу.

ПРОЦЕДУРА ОЧИСТКИ

КРИТЕРИИ ОЧИСТКИ ТОРЦЕВОЙ ПОВЕРХНОСТИ ВОЛОКОННО-ОПТИЧЕСКОГО КАБЕЛЯ

РЕКОМЕНДУЕМЫЕ ЧИСТЯЩИЕ СРЕДСТВА

Для очистки оптоволоконных соединителей рекомендуются следующие материалы:

  • Резиновые перчатки без порошка или подушечки для пальцев
  • Салфетки и/или тампоны для оптической чистки без ворса
  • Ацетон (оптического качества, без воды)
  • Сжатый воздух (без масла, без воды)
  • Микроскоп (модель IPG или эквивалент)
  • Источник света

ИНСТРУКЦИИ ПО ОЧИСТКЕ

Выполните следующую процедуру для очистки оптоволоконного разъема:

1.Перед очисткой оптоволоконного разъема необходимо отключить все электропитание.
2. Не снимайте защитный колпачок и очистите внешнюю поверхность оптоволоконного разъема средством для очистки оптики, протрите его чистой оптической салфеткой и высушите сжатым воздухом.
3. Установите волоконный соединитель в держатель микроскопа.
4. Перед затягиванием стопорного винта надавите на центр крепежного рычага, как показано на рисунке .
5. Положите колпачок лицевой стороной вниз на чистую поверхность.

6. Наведите микроскоп на поверхность разъема.
7. Используйте источник света для освещения лицевой стороны разъема таким образом, чтобы свет отражался от поверхности микроскопа. Это достигается, если вы видите яркий золотистый блеск на торце разъема (желтый кабель) или на очищаемой поверхности разъема.

8. Внимательно осмотрите поверхность. Любое загрязнение может привести к появлению темных пятен на поверхности и возможному выходу волокна из строя. Если на кварцевом блоке видны загрязнения, переходите к следующему шагу. Переходите к шагу 14, если загрязнений не видно.
9. Попробуйте сдуть пыль сжатым воздухом сбоку.

Чистка оптоволоконного коннектора

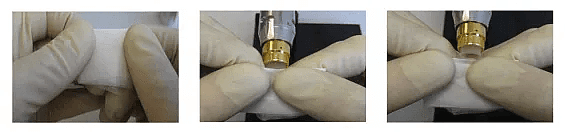

10. Надев перчатки без порошка, сложите оптическую салфетку без ворса пополам, пока она не станет прямоугольником размером примерно 1 × 1½ дюйма). Нанесите несколько капель средства для чистки оптики на безворсовую салфетку для чистки оптики, загнув край салфетки, как указано на рисунке.

11. Еще раз осмотрите линзу.
12. Повторите шаг 10 с ацетоном, если линза все еще загрязнена.
13. При необходимости нанесите каплю ацетона на чистящий тампон и аккуратно сотрите загрязнения круговыми движениями, стараясь не поцарапать линзу. Затем повторите, начиная с шага 10.

14. Повторяйте описанные выше действия по очистке до тех пор, пока не будут удалены все загрязнения. Эту процедуру очистки можно прекратить в любое время, если уже достигнут хороший результат. После очистки оптоволоконного соединителя используйте сжатый воздух для очистки защитной втулки и установки на соединитель.

15. Если волокно не планируется немедленно подсоединять к подходящему оптическому компоненту, используйте сжатый воздух для очистки защитного колпачка и установки его на конец волокна
