Настройка чиллера: пароли, точка росы и многое другое

Лето уже совсем близко, а значит лазерные трубки становятся всё горячее и проблема охлаждения лазерных станков как никогда актуальна. Если ваш станок постоянно находится в процессе работы, то вам понадобится эффективный чиллер. В этой статье мы поговорим о настройке чиллера и о некоторых других связанных с этой темой деталях.

Вкратце о контроллере T-503

В данной статье мы рассмотрим настройку параметров чиллера на примере модели S&A CW5000 на которой установлен контроллер T-503 (процесс настройки моделей чиллеров с другим контроллером может отличаться). Взглянув на контроллер, вы увидите небольшой дисплей и несколько кнопок:

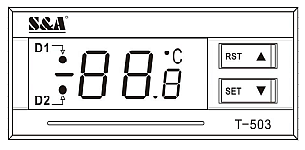

контроллер T-503

Кнопки ▲ и ▼ – нужны для навигации в меню и выставления значений. Нажатие кнопки ▼ в обычном состоянии покажет температуру окружающей среды;

  • RST – кнопка ввода;
  • SET – кнопка установки параметра;
  • На самом дисплее, помимо чисел, вы увидите две красных точки – индикатор D1 (левый верхний угол) и индикатор D2 (левый нижний угол). У этих индикаторов есть несколько состояний, каждое из которых имеет своё значение:

  • Индикатор D1 горит – работа термостата в умном режиме (то есть с учётом температуры окружающей среды);
  • Индикатор D1 не горит – работа термостата в режиме поддержания температуры в строгих рамках, установленных вручную;
  • Индикатор D1 мигает – отображается температура окружающей среды, либо открыто меню настройки параметров;
  • Индикатор D2 горит – работа чиллера в режиме охлаждения;
  • Индикатор D2 не горит – работа чиллера в режиме поддержания температуры;
  • Индикатор D2 мигает – работа чиллера в режиме мониторинга.

  • Настройка чиллера

    Для входа в меню настройки параметров чиллера нажмите и удерживайте кнопки SET и ▲ до появления на дисплее «0». Здесь вы должны ввести пароль для открытия меню параметров чиллера с помощью кнопок ▲ и ▼ и подтвердить ввод с помощью кнопки SET (пароль по умолчанию – «8»).

    После успешного ввода пароля на дисплее должно появиться «F0» - это и есть меню настройки параметров чиллера. Здесь вы можете выбрать необходимый параметр от F0 до F9 с помощью кнопок ▲ и ▼ и кнопки выбора SET. Выбрав параметр, вы можете установить нужное значение всё также с помощью кнопок ▲ и ▼ и кнопки выбора SET. Ниже мы опишем каждый из этих параметров:

  • F0 – Установка средней поддерживаемой температуры. Можно выставить значение от F9 до F8;
  • F1 – Диапазон разницы от поддерживаемой температуры для реакции умного режима. Можно выставить значение от -15 до +5;
  • F2 – Допуск начала работы охладителя. Допустима установка значений от 0.1 до 3.0;
  • F3 – Выбор режима работы термостата: 0 – режиме поддержания температуры в строгих рамках, установленных вручную, 1 – работа в умном режиме (с учётом температуры окружающей среды);
  • F4 – Установка предупредительного сигнала о перегреве воды на заданную температуру. Можно установить значения от 1 до 20;
  • F5 – Установка предупредительного сигнала о переохлаждении воды на заданную температуру. Можно установить значения от 1 до 20;
  • F6 – Установка предупредительного сигнала о высокой температуре окружающей среды. Можно установить значения от 40 до 50;
  • F7 – смена пароля меню настройки параметров чиллера. Допустима установка значений от 00 до 99;
  • F8 – Верхний предел допустимой температуры воды. Можно установить значения от F0 до 40. По достижению охлаждение будет включаться;
  • F9 – Нижний предел допустимой температуры воды. Можно установить значения от 1 до F0. По достижению охлаждение будет отключаться;
  • После завершения настройки всех необходимых параметров нажмите RST для выхода из меню с сохранением назначенных параметров или SET для выхода из меню без изменений.

    Сброс до заводских настроек

    Ошиблись при настройке чиллера и хотите вернуть всё в прежнее состояние? Не беда – чтобы сбросить настройки чиллера до заводских параметров вам необходимо выключить чиллер и выполнить следующие действия:

    Перед запуском чиллера нажмите и удерживайте кнопки ▲ и ▼, после чего запустите аппарат и продолжайте удерживать кнопки пока на дисплее контроллера не отобразится «rE», после чего вы можете отпустить кнопки и через 6 секунд настройки чиллера сбросятся до заводских.

    Коды ошибки контроллера

    При возникновении ошибки в процессе работы чиллера или его настройки, вы можете увидеть на дисплее чиллера один из следующих кодов ошибки:

  • E1 - высокая температура окружающей среды
  • E2 - перегрев воды
  • E3 - переохлаждение воды
  • E4 - отказ датчика температуры окружающей среды
  • E5 - отказ датчика температуры воды

  • Точка росы

    При настройке системы охлаждения необходимо ориентироваться на значение точки росы в рабочем помещении. Для безопасной и эффективной работы лазерной трубки температура охлаждающей жидкости должна быть на несколько градусов выше точки росы, при которой начинается процесс влагообразования (в основном не рекомендуется опускаться на 14-17 градусов), а иначе вы рискуете поломкой лазерного излучателя.

    Таблица определения точки росы

    температура °C / влажность % 40% 45% 50% 55% 60% 65% 70% 75% 80% 85% 90% 95%
    -5 -15.3 -14.04 -12.9 -11.84 -10.83 -9.96 -9.11 -8.31 -7.62 -6.89 -6.24 -5.6
    -4 -14.4 -13.1 -11.93 -10.84 -9.89 -8.99 -8.11 -7.34 -6.62 -5.89 -5.24 -4.6
    -3 -13.42 -12.16 -10.98 -9.91 -8.95 -7.99 -7.16 -6.37 -5.62 -4.9 -4.24 -3.6
    -2 -12.58 -11.22 -10.04 -8.98 -7.95 -7.04 -6.21 -5.4 -4.62 -3.9 -3.34 -2.6
    -1 -11.61 -10.28 -9.1 -7.98 -7 -6.09 -5.21 -4.43 -3.66 -2.94 -2.34 -1.6
    0 -10.65 -9.34 -8.16 -7.05 -6.06 -5.14 -4.26 -3.46 -2.7 -1.96 -1.34 -0.62
    1 -9.85 -8.52 -7.32 -6.22 -5.21 -4.26 -3.4 -2.58 -1.82 -1.08 -0.41 0.31
    2 -9.07 -7.72 -6.52 -5.39 -4.38 -3.44 -2.56 -1.74 -0.97 -0.24 0.52 1.29
    3 -8.22 -6.88 -5.66 -4.53 -3.52 -2.57 -1.69 -0.88 -0.08 0.74 1.52 2.29
    4 -7.45 -6.07 -4.84 -3.74 -2.7 -1.75 -0.87 -0.01 0.87 1.72 2.5 3.26
    5 -6.66 -5.26 -4.03 -2.91 -1.87 -0.92 -0.01 0.94 1.83 2.68 3.49 4.26
    6 -5.81 -4.45 -3.22 -2.08 -1.04 -0.08 0.94 1.89 2.8 3.68 4.48 5.25
    7 -5.01 -3.64 -2.39 -1.25 -0.21 0.87 1.9 2.85 3.77 4.66 5.47 6.25
    8 -4.21 -2.83 -1.56 -0.42 -0.72 1.82 2.86 3.85 4.77 5.64 6.46 7.24
    9 -3.41 -2.02 -0.78 0.46 1.66 2.77 3.82 4.81 5.74 6.62 7.45 8.24
    10 -2.62 -1.22 0.08 1.39 2.6 3.72 4.78 5.77 7.71 7.6 8.44 9.23
    11 -1.83 -0.42 0.98 1.32 3.54 4.68 5.74 6.74 7.68 8.58 9.43 10.23
    12 -1.04 0.44 1.9 3.25 4.48 5.63 6.7 7.71 8.65 9.56 10.42 11.22
    13 -0.25 1.35 2.82 4.18 5.42 6.58 7.66 8.68 9.62 10.54 11.41 12.21
    14 0.63 2.26 3.76 5.11 6.36 7.53 8.62 9.64 10.59 11.52 12.4 13.21
    15 1.51 3.17 4.68 6.04 7.3 8.48 9.58 10.6 11.59 12.5 13.38 14.21
    16 2.41 4.08 5.6 6.97 8.24 9.43 10.54 11.57 12.56 13.48 14.36 15.2
    17 3.31 4.99 6.52 7.9 9.18 10.37 11.5 12.54 13.53 14.46 15.36 16.19
    18 4.2 5.9 7.44 8.83 10.12 11.32 12.46 13.51 14.5 15.44 16.34 17.19
    19 5.09 6.81 8.36 9.76 11.06 12.27 13.42 14.48 15.47 16.42 17.32 18.19
    20 6 7.72 9.28 10.69 12 13.22 14.38 15.44 16.44 17.4 18.32 19.18
    21 6.9 8.62 10.2 11.62 12.94 14.17 15.33 16.4 17.41 18.38 19.3 20.18
    22 7.69 9.52 11.12 12.56 13.88 15.12 16.28 17.37 18.38 19.36 20.3 21.6
    23 8.68 10.43 12.03 13.48 14.82 16.07 17.23 18.34 19.38 20.34 21.28 22.15
    24 9.57 11.34 12.94 14.41 15.76 17.02 18.19 19.3 20.35 21.32 22.26 23.15
    25 10.46 12.75 13.86 15.34 16.7 17.97 19.15 20.26 21.32 22.3 23.24 24.14
    26 11.35 13.15 14.78 16.27 17.64 18.95 20.11 21.22 22.29 23.28 24.22 25.14
    27 12.24 14.05 15.7 17.19 18.57 19.87 21.06 22.18 23.26 24.26 25.22 26.13
    28 13.13 14.95 16.61 18.11 19.5 20.81 22.01 23.14 24.23 25.24 26.2 27.12
    29 14.02 15.86 17.52 19.04 20.44 21.75 22.96 24.11 25.2 26.22 27.2 28.12
    30 14.92 16.77 18.44 19.97 21.38 22.69 23.92 25.08 26.17 27.2 28.18 29.11
    31 15.82 17.68 19.36 20.9 22.32 23.64 24.88 26.04 27.14 28.08 29.16 30.1
    32 16.71 18.58 20.27 21.83 23.26 24.59 25.83 27 28.11 29.16 30.16 31.19
    33 17.6 19.48 21.18 22.76 24.2 25.54 26.78 27.97 29.08 30.14 31.14 32.19
    34 18.49 20.38 22.1 23.68 25.14 26.49 27.74 28.94 30.05 31.12 32.12 33.08
    35 19.38 21.28 23.02 24.6 26.08 27.64 28.7 29.91 31.02 32.1 33.12 34.08
