Часть 2. Строение и стоимость волоконного маркера

Итак, ранее мы поговорили о сферах применения волоконных маркеров и немного прошлись по теории, уяснив, чем волоконная передача луча отличается от зеркального. В сегодняшней статье мы затронем тему выбора волоконного маркера, а также поговорим о том, из чего они состоят и на десерт – затронем ряд факторов, влияющих на стоимость данного вида оборудования.

Строение, комплектующие и узлы волоконного маркера

Чаще всего, решив купить лазерный маркер, клиент обращает внимание всего на два фактора – стоимость и мощность. Отчасти, это оправдано, ведь эти два параметра напрямую взаимозависимы и именно от мощности зависит то, какие материалы и с какой скоростью сможет обрабатывать волоконный маркер. Но тут же кроется и подвох, ведь если не разбираться в комплектующих, то можно запросто наткнуться на несоответствия в заявленных данных. Так, например YONGLI MINI 1064 является волоконным маркером с заявленной от завода мощностью в 30 Вт, вот только на практике маркиратор не выдаёт больше 50% от этой исходной мощности. По этой причине в характеристиках товара у нас указана номинальная мощность в 10 Вт, но если опираться на данные от завода…

Поэтому, дабы при выборе оборудования вы избежали ошибок, мы сделаем дополнительный акцент на разбор узлов волоконного маркера и в первую очередь внимание следует обращать на сам маркиратор. По сути, именно этот блок является аналогом лазерной трубки у лазерных станков и именно в нём «зашита» мощность оборудования, а также то, какой размер рабочего пространства станок сможет эффективно обрабатывать. Исходя из вышесказанного, мы плавно переходим к двум вытекающим узлам:

- Во-первых, само рабочее поле. Это металлическая пластина квадратной формы, на которой вы будете располагать объекты для маркировки. Сам маркиратор можно свободно перемещать по высоте, так что расстояние до самой детали не играет решающей роли, но именно оно определяет размер обрабатываемой области и у этого размера есть предел, напрямую зависящий от оптической системы маркера. Таким образом, становится понятно, что сама пластина рабочего поля – не более чем подставка и её размеры не играют никакой роли в рабочем процессе.


волоконный маркер оптика

- Во-вторых, сама оптическая система маркиратора. Она, если отбросить, что об оптической системе мы уже говорили ранее, состоит из системы сканирования и фокусирующих линз. Весь этот набор отдалённо напоминает сменный объектив у зеркальных фотоаппаратов и выполняет схожую задачу – фокусировку на определённой области. Иными словами, размеры обрабатываемой области определяются именно данным узлом – обратите на это особое внимание!

Вся остальная начинка маркера – просто переносной ПК с системой охлаждения (чаще всего воздушной) и в характеристиках вы можете найти его параметры напротив блока «система управления». От того, какой именно контроллер встроен в ваш маркер – зависит простота подключения к рабочему ПК, эффективность настройки и пуска в работу готовых макетов. По сути, это координационная система и тут нет такой большой разницы как в СО2 станках – между Ruida и М2, но всё же стоит обратить внимание на поддерживаемые форматы изображений и совместимость с другим графическим программным обеспечением.

Что влияет на цену волоконного маркера?

Стоимость маркеров по сравнению с лазерными станками часто считают необоснованно завышенной, опираясь при этом на логичные на первый взгляд выводы о том, что если лазерный станок может и резать, и гравировать, то маркер – ограничен функционалом гравировки. С другой же стороны, даже средний волоконный маркер, цена которого не будет превышать 300-350 тысяч рублей (например очень популярные и качественные модели: KAMACH FIBER T320) будет способен наносить гравировку буквально в десятки раз быстрее, чем любой лазерный СО2 станок. Разные технологии заточены под разные задачи и фактически, маркеры можно использовать и в малом производстве довольно эффективно, но изначально они созданы для встраивания в крупные, поточные производственные линии. Так от чего же зависит стоимость машины для маркировки на базе волоконного лазера?

Как уже говорилось выше, основной узел данного типа станков – это излучатель и он формирует до 60% от стоимости всего оборудования. Если правильно выбрать излучатель, то вам не придётся переоборудовать его по ходу дела, и вы значительно сэкономите на замене оптике, так что тут имеет смысл скорее переплатить, чем делать ставку на маломощный источник. Очевидно, чем он мощнее, тем дороже, но следует также понимать, что малоизвестные бренды будут стоить несколько дешевле популярных моделей, хотя тут, как и всегда, выбор стоит между уверенностью и риском.

Все остальные части маркера можно смело отнести к периферии:

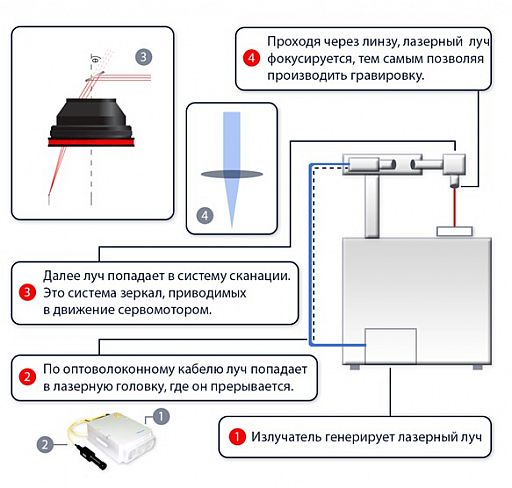

принцип работы луча маркера

- Подъемный механизм и рабочий стол. Вспомогательные части, иногда, в дорогих моделях, механизированы, что позволяет упростить подгонку фокуса под изделия разных размеров. Чаще всего – настройку высоты нужно будет производить вручную, но это довольно быстро и если сравнивать с юстировкой лазерного станка – намного проще.

- Контроллер или система управления – если уж совсем упростить, это узел, напрямую влияющий на то, насколько просто вам будет доносить до станка то, что вы от него хотите. Крупные компании редко рискуют испытывать свежие наработки, так что столкнуться с проблемами тут вам придётся только в случае приобретения либо совсем неизвестных моделей, либо с явным дефектом.

- Поворотный механизм. Позволяет наносить гравировку и маркировку на круглые и цилиндрические детали, а также широко применяется в работе на частных мастерских, так как значительно расширяет небогатый функционал оборудования. Хотя учитывая то, что маркер плохо работает со стеклом и т.п. поставить его на поточное производство сувениров увы, не получится.

- Обслуживание оборудования. Хотя сам по себе маркер довольно неприхотлив в техническом обслуживании, следует понимать, что его настройка и подключение тоже требуют наличия определённых знаний и навыков. Таким образом, вам следует учитывать затраты либо на вызов специалиста, либо на то время, пока вы будете обучаться этому самостоятельно.

Собственно говоря, это основные значительные факторы, на которые следует обращать внимание при покупке волоконного маркера. Все дополнительные услуги и детали либо незначительны по цене, либо и вовсе не нужны. И в завершение напомним, что эта статья является продолжением цикла из трёх статей о волоконных маркерах и если вы ещё не ознакомились с первой частью – настоятельно рекомендуем вам это сделать, перейдя по ссылке. А в следующей статье мы подробно разберём тему обслуживания волоконных маркеров и разберём факторы, напрямую влияющие на эффективность и качество маркировки волоконным лазером. Оставайтесь с нами и не забудьте зарегистрироваться и подписаться на обновления!
