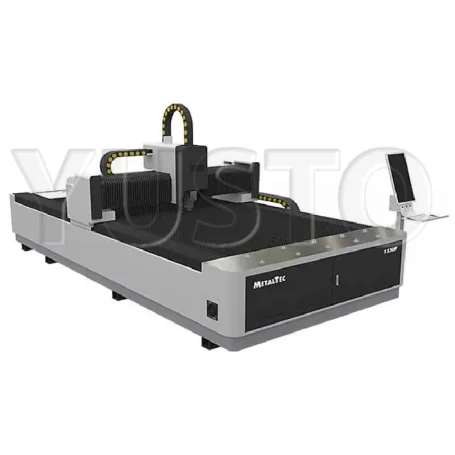

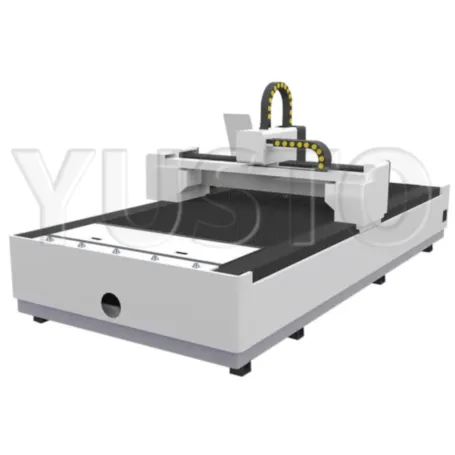

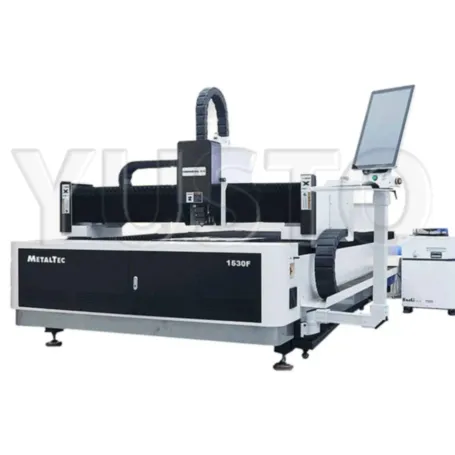

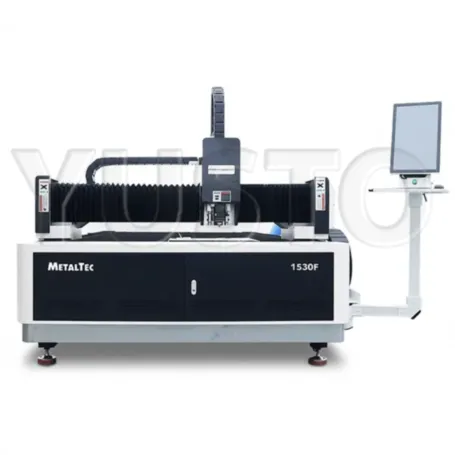

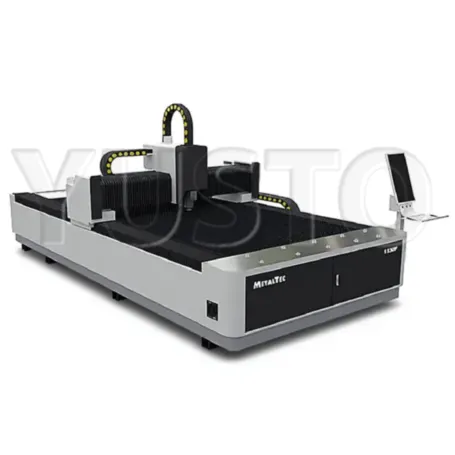

Лазерный станок для резки металла MetalTec 1530F (1500 Вт) предназначен для лазерной резки листового металла. Станок может быть эффективно использован в следующих областях: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа. К сферам применения относятся - изготовление корпусов и обшивки для различных устройств, тяжелая промышленность, машиностроение, декоративно-прикладные области, создание элементов электронных устройств, реклама, и т.п.

Станина
Портал

Сварная станина

Станина - это несущая все нагрузки основа конструкции, на которую навешиваются все остальные элементы станка.

Жесткость конструкции обеспечивает достаточный запас прочности на весь срок службы станка.

✓ Прошла термический отпуск и фрезерование
✓ Сегментирована и усилена
✓ В основе конструкции толстостенные профильные трубы большого сечения
✓ В основе конструкции толстостенные профильные трубы большого сечения

Портал из авиционного алюминия

Алюминиевый портал за счет меньшего веса в сравнении со стальным или чугунным порталом позволяет сократить инерционные массы, что обеспечивает большую скорость перемещения, а также снижает износ направляющих и уменьшает нагрузки на двигатели.

✓ Легкий и прочный
✓ Улучшает динамику перемещения
✓ Имеет ребра жесткости

Автоматический фокус RayTools

В лазерной голове установлена система безопасности для исключения столкновений c препятствиями.

Емкостный датчик соединенный контролирует высоту от материала до дюзы и поддерживает заданное расстояние при резке.

✓ Автофокус в реальном времени
✓ Герметичный корпус
✓ Удобное обслуживание и настройка
✓ Доступные расходники (защитные стекла, линзы, дюзы)
✓ Конкретная модель лазерной головы устанавливается исходя из мощности лазерного источника: BM109 — до 1.5 кВт, BM 111, BM 110 — до 3,3 кВт. В данном станке - Raytools BM109 (Автофокус)

Оптоволоконный лаеный источник Raycus RFL-C1500

Мощный лазерный источник Raycus

Наиболее известный и стабильный оптоволоконный источник из КНР.

Высокий КПД работы и стабильность излучения в совокупности с возможностью настройки частоты, модуляции и мощности.

✓ Время работы до 100 000 часов.
✓ Новое поколение, где все подстройки под режимы работы происходят автоматически.
✓ Большая мощность позволяющая резать: сталь, нержавейку, алюминий и т.п.
✓ Сервисный центр в России.

Беспроводной пульт управления WKB

Беспроводной пульт удобно держится в руках и имеет магнитную основу для фиксации на корпусе станка.

✓ Легкий и надежный
✓ Долго держит заряд
✓ Интуитивное управление станком
✓ Цветовая индикация работы
✓ Силиконовый чехол для защиты от падений

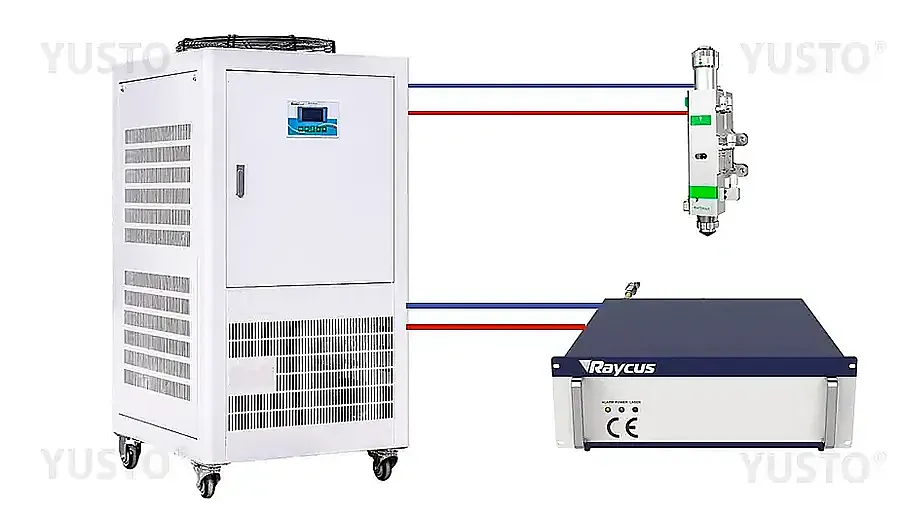

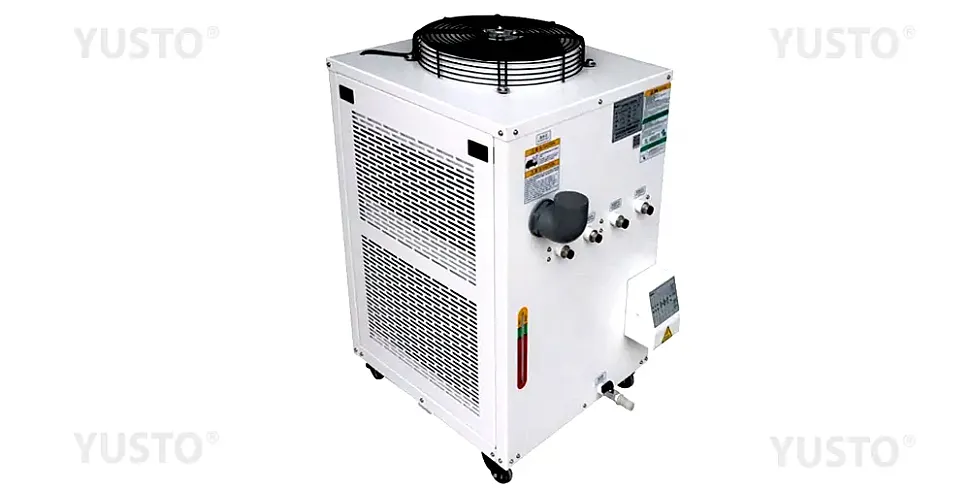

Чиллер для оптоволоконного лазерного станка

Двухконтурный чиллер

Работает как климатическая установка, создавая и контролируя оптимальную температуру лазерного источника и головы.

Данный чиллер - это автономное устройство замкнутого цикла, оснащенное контрроллером и системами безопасности для обеспечения бесперебойной работы лазерного станка.

✓ ±1°C точность
✓ Два контура охлаждения
✓ Охлаждение и нагрев

Направляющие
Косозубая рейка
ШВП

Линейные направляющие HIWIN

Структура по осям XY включает: Линейные направляющие повышенной жесткости PEK (Тайвань) (квадратного сечения), Двухприводные зубчатыe рейки LEITESEN (Тайвань), что обеспечивает плавный ход, высокую точность, надежность и большую грузоподъемность.

✓ Очень надежные и неприхотливые
✓ Срок службы до 7 лет
✓ Произведены в Тайване
✓ Есть официальные представители в РФ

Косозубая рейка YYC

Обеспечивают передачу крутяжего момента. За счет косозубого профиля зубы имеют большое пятно контакта, что увеличивает срок службы и точность.

Структура осей по XY включает: Линейные направляющие повышенной жесткости PEK (Тайвань) (квадратного сечения), Двухприводные зубчатыe рейки LEITESEN (Тайвань)

✓ Высокая точность
✓ Долгий срок службы
✓ Произведены в Тайване

Шарико-винтовая пара TBI

Шарико-винтовая передача, Линейные направляющие повышенной жесткости PEK (Тайвань) (квадратного сечения) в связке обеспечивают высокую скорость перемещения и точность.

ШВП обладает высочайшей точностью и плавностью хода, важными для работы оси Z, а также длительным сроком эксплуатации в тяжелых цеховых условиях.

✓ Длительный срок службы
✓ Высокая точность
✓ Произведены в Тайване

Производительность лазерной резки

Производительность лазерной резки металла от 1500 Вт до 20000 Вт

Толщина материала, мм	Скорость резки алюминия, м/мин
	1500 Вт		3000 Вт		6000 Вт		12000 Вт		20000 Вт
	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух
1	10~15	10~15	25~30	25~35	42~55	35~45	60~85	40~60	70~100	50~70
2	5~7	5~7	13~20	10~15	20~40	20~30	38~50	22~40	40~70	35~45
3	2~2.6	-	6.5~7.5	6~8	15~25	15~25	30~40	22~30	35~60	30~35
4	1~1.4	-	3.5~5	3.5~5	9.5~12	6~15	20~30	18~25	30~43	30~45
5	0.5~0.7	-	2.5~3.5	-	5~8	5~8	15~25	15~18	22~35	18~26
6	10~15	-	1.5~2.5	-	3.8~5	3~5	10~15	10~20	18~28	20~28
8	-	-	0.7~1	-	2~2.5	-	7~12	4~8	12~20	6~9
10	-	-	0.5~0.6	-	1~1.5	-	4.5~8	3.5~5.5	7~12	5~6
12	-	-	0.2~0.4	-	0.8~1.3	-	4~5	1.5~3.1	4.5~6.5	3~4
14	-	-	-	-	0.9~1.2	-	1.8~2.7	-	3~4	2.8~3.2
16	-	-	-	-	0.5~0.8	-	1.5~2.5	-	2.5~3.5	2.5~3
18	-	-	-	-	0.5~0.7	-	1~1.8	-	1.8~2.2	1.1~1.4
20	-	-	-	-	0.5~0.7	-	0.9~1.5	-	1.5~2.0	0.7~1.1
25	-	-	-	-	-	-	0.6~0.9	-	0.8~1.5	0.5~0.7
30	-	-	-	-	-	-	0.3~0.8	-	0.6~1.2	-
40	-	-	-	-	-	-	-	-	0.3~0.5	-

Толщина материала, мм	Скорость резки латуни, м/мин
	1500 Вт		3000 Вт		6000 Вт		12000 Вт		20000 Вт
	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух
1	8~13	8~13	20~30	20~35	35~45	35~45	55~65	40~55	65~75	40~60
2	3~4.5	3~4.5	6~10	6~10	20~30	20~30	38~42	28~40	40~60	30~45
3	1.5~2.5	1.5~2.5	3~8	4~6	12~18	12~18	18~30	20~25	25~40	25~35
4	0.8~1.2	1~1.6	2.5~4	3~5	8~12	5~8	15~20	10~15	20~35	15~20
5	-	-	1.5~2	1.5~2	6~8	4.5~6	10~15	9~12	20~28	12~15
6	-	-	1~1.8	1~1.8	3~6.5	3~4.5	6~8	8~10	12~20	10~13
8	-	-	-	0.5~0.7	1.6~2.2	1.6~2.2	5~7	6~7.5	9~12	8~9
10	-	-	-	-	0.8~1.2	0.8~1.2	4.5~6	3.5~4.5	6~10	4.5~5.5
12	-	-	-	-	0.3~0.5	0.2~0.4	2.4~4	2~2.5	3~4.5	3~3.5
14	-	-	-	-	-	-	0.8~1.5	1.5~1.8	1.8~4	1.8~2.2
16	-	-	-	-	-	-	0.6~1.2	1~1.3	1.5~3	1.5~1.8
18	-	-	-	-	-	-	0.4~0.6	0.5~0.7	1~2.5	1~1.5
20	-	-	-	-	-	-	-	0.4~0.6	0.4~2	0.6~0.9
25	-	-	-	-	-	-	-	-	0.3~0.5	-

Толщина материала, мм	Скорость резки углеродистой стали, м/мин
	1500 Вт		3000 Вт		6000 Вт		12000 Вт		20000 Вт
	O₂	Воздух	O₂	Воздух	O₂	Воздух	O₂	Воздух	O₂	Воздух
1	8~10	27~30	8~10	40~45	8~10	42~52	9~11	45~70	9~11	50~70
2	4.5~5.5	8~10	5.5~7.5	12~15	5~7.5	20~25	5~7.5	30~35	5~7.5	45~60
3	2.5~3.4	-	3.0~4	6~8	3.5~5	10~20	3.5~5	25~30	3.5~5.5	30~38
4	2.1~2.4	-	2.8~3.5	-	3~4.5	8~15	3.5~5	22~28	3.5~5	28~34
5	2.0~2.5	-	2.6~3.2	-	3~4.2	6~10	3.3~4.8	15~20	3.3~4.8	25~32
6	1.6~1.8	-	2.4~2.6	-	2.5~3.5	5~8	3~4.2	13~17	3~4.2	20~29
8	1.0~1.2	-	1.6~1.8	-	2.2~3.2	-	2.5~3.8	8~12	2.5~3.5	10~19
10	0.7~0.9	-	1.4~1.6	-	1.8~2.5	-	2.2~3.6	5~7	2~2.7	8~14
12	0.7~0.8	-	1~1.4	-	1.2~2.1	-	1.2~3.5	3~5	1.6~2.1	7~10
14	0.5~0.7	-	0.8~0.9	-	1.2~1.8	-	1.7~3.3	2.5~4	1.5~2	5~7.5
16	-	-	0.7~0.8	-	0.8~1.5	-	1.2~3.1	2~4	1.4~2	4.5~5.7
18	-	-	0.6~0.7	-	0.6~1.2	-	1~2.7	-	1.2~3	3~4
20	-	-	0.5~0.6	-	0.5~0.8	-	0.6~2.4	-	1.2~2.7	2.2~3.7
25	-	-	-	-	0.3~0.5	-	0.5~1.6	-	0.8~1.8	1~2.2
30	-	-	-	-	-	-	0.3~1	-	0.6~1.4	-
40	-	-	-	-	-	-	0.2~0.4	-	0.3~0.5	-

Толщина материала, мм	Скорость резки нержавеющей стали, м/мин
	1500 Вт		3000 Вт		6000 Вт		12000 Вт		20000 Вт
	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух	N₂	Воздух
1	20~30	20~30	30~55	35~50	42~52	38~60	70~85	45~70	72~100	60~72
2	8~16	8~12	12~30	15~25	20~33	22~38	40~66	30~42	50~75	40~52
3	3~5.5	3~5	6~10	10~15	15~22	15~22	35~45	25~32	38~55	30~40
4	1.5~3.2	1.5~2.8	4~6	5~8	10~15	12~16	20~32	20~28	25~35	25~33
5	0.7~1.5	0.7~1.5	3~5	3.5~5.5	7~12	8~12	18~25	13~18	24~32	18~25
6	0.7~1.3	0.7~1	2~3.2	2~4	4.8~9	4.8~9	12~15	12~15	20~25	15~24
8	-	-	1~1.8	1.5~2	3.0~4	3~5.5	8~12	8.5~12	15~19	12~18
10	-	-	0.5~0.85	0.6~1	1.6~2.5	2~3.5	6~8	6.5~8.5	10~13.5	10~13
12	-	-	0.4~0.5	0.4~0.6	0.8~1.5	1.2~2.3	4~5.5	4.5~6	8~10	7~10
14	-	-	-	-	0.6~1.2	0.8~1.6	3~5	2.5~3.5	6~8.5	6~8.5
16	-	-	-	-	0.5~1	0.8~1.4	2.2~2.8	1.5~2.6	4~6	5~6.5
18	-	-	-	-	0.4~0.8	0.6~1	1.2~2	1.2~2	3~3.5	3~5
20	-	-	-	-	0.3~0.6	0.3~0.5	1~1.6	1.1~1.8	2~3	2.5~4
25	-	-	-	-	-	-	0.5~0.8	0.7~1.1	1.5~2.2	1.5~2
30	-	-	-	-	-	-	0.3~0.6	0.3~0.6	1.2~1.5	1~1.6
40	-	-	-	-	-	-	0.3~0.5	-	0.3~0.6	0.45~0.7
