Блок высокого напряжения MyJG150w (130-180 Вт) - краткий обзор
Блок высокого напряжения MYJG-150W предназначен для использования в лазерно-гравировальном оборудовании и отвечает за стабильную работу лазерного излучателя. Он преобразует низкое электрическое напряжение в более высокое, необходимое для генерации лазерного луча. Блок розжига является неотъемлемой частью этого процесса. Для гарантированной стабильной работы лазерной трубки и блока розжига необходимо использовать компоненты с одинаковой номинальной мощностью. Использование компонентов с различной мощностью может привести к неисправности лазерного излучателя. Поэтому необходимо проверять совместимость компонентов перед их установкой.
Основные особенности этого источника питания лазера включают в себя эффективную схему блока питания, которая обеспечивает быструю реакцию и высокую эффективность при использовании с трубкой CO2-лазера, изготовленной на любом заводе. Источник питания также обладает функцией защитного отключения при получении сигнала от датчика потока жидкости и системы вентиляции. Выходная мощность лазера может настраиваться аналоговым сигналом 0-5 В или сигналом ШИМ. Также предусмотрена функция защиты от обрыва цепи при использовании защитного заземления, что обеспечивает надежность и стабильность работы. Кроме того, каждый источник питания проходит тестирование в условиях полной нагрузки при температуре 60 градусов по Цельсию в течение 12 часов, а также тестирование на включение-выключение 500 раз подряд каждые 7 секунд для обеспечения надежности и долговечности.

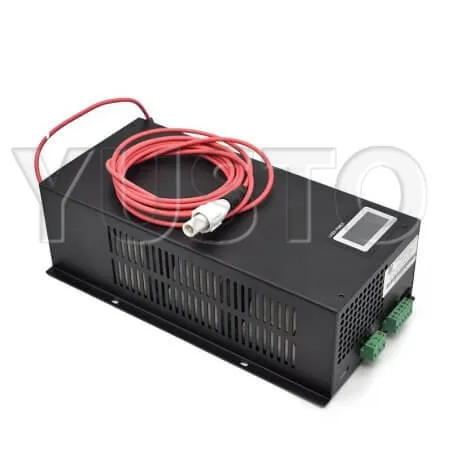

Блок высокого напряжения MyJG150w (130-180 Вт) проверенный и стабильный блок питания лазерной трубки. Данные блоки устанавливаются на бюджетные модели лазерных станков китайского производства. Изготовлен в стальном корпусе, выполняющем функцию пассивного радиатора, который отводит тепло от электронных компонентов. В качестве активного охлаждения используется вентилятор, который принудительно охлаждает трансформатор и электронные компоненты.
ОСОБЕННОСТИ
Доступный и надежный
Прост в установке и настройке
Для защиты лазерной трубки используется датчик протока воды
Есть сигнальная индикация работы
Есть кнопка «ТЕСТ»

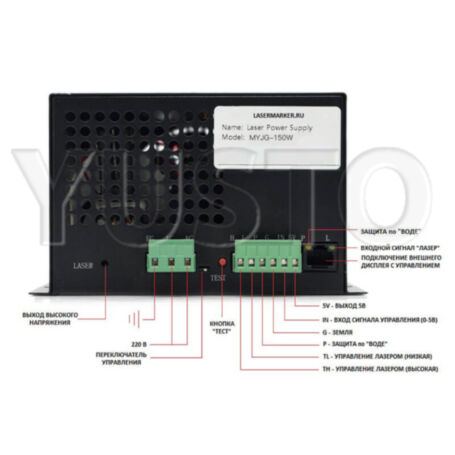

Блок подключается двумя клеммами: первая - трёхконтактная клемма (AC-AC-G) - для подключения электропитания 220 Вольт и заземления, а вторая - шестиконтактная (TLH-TLL-P-G-IN-5V) - для подключения управления.
ПРИНЦИП РАБОТЫ
С контроллера управления поступает сигнал на БВН. В зависимости от поступившего сигнала блок подаёт требуемое напряжение и силу тока на лазерную трубку. Происходит испускание лазерного излучения.
ПОДКЛЮЧЕНИЕ
Блок питания может работать как с разными системами управления, так и автономно.
Схема подключения представлена в паспорте оборудования.
Внимание:
Блок высокого напряжения MyJG150w (130-180 Вт) необходимо заземлить во избежание потери гарантии.
Неправильная настройка блока тока может привести к преждевременному выходу лазерной трубки или блоки из строя.
