Оптоволоконный станок для резки металла Veno Lex 3015F 2000 Raycus BM111

Оптоволоконный станок для резки металла Veno Lex 3015F 2000 Raycus BM111

Мощность: 2000 Вт. Рабочее поле: 3000х1500 мм. Производитель источника: Raycus. Опция: IPG, Maxphotonics.
Смотреть все характеристики
3 990 000
  • Самовывоз бесплатно
4 389 000
  • Самовывоз бесплатно
  • Гарантия 24 мес
  • Настройка, запуск, обучение

Оптоволоконный станок для резки металла Veno Lex 3015F 2000 Raycus BM111 с габаритным рабочим полем 3000х1500 мм и излучателем мощностью 2000 Вт и сроком службы 100 000 часов может применяться для эффективной резки листового металла и металлических труб (опционально), причём неважно круглого или прямоугольного сечения. Станок с лёгкостью обеспечит поточный процесс обработки таких материалов, как разные виды стали, медь, титан, алюминий и т.п. Оптоволоконный станок для резки металла Veno Lex 3015F 2000 Raycus BM111 собран на базе жесткой станины, сваренной из толстостенной профильной трубы 200x200 мм и 200x150 мм, вес которой достигает до 1,5 тонн. У такой станины центр тяжести смещён к низу, что делает ее устойчивой к вибрациям и нагрузке. Портал из сотового авиационного алюминия большого сечения, который сваривается и обрабатывается в целостную конструкцию после термообработки, в результате чего обладает высокой точностью и хорошей жесткостстью. Встроенный компьютер с программным обеспечением CypCut, CypNest (Опция) с поддержкой программ Autodesk AutoCad, CorelDraw, SolidWorks, Illustrator и их графических форматов - AI, PLT, DXF, LXDS, GERBER, а также надёжный контроллер FSCUT 2000С сделает вашу работу комфортной!

Сферы применения оборудования


  • Авиастроительство

    Авиастроительство

  • Производство мебели

    Производство мебели

  • Медицинское оборудование

    Медицинское оборудование

  • Оборудование для фитнеса

    Оборудование для спорта и фитнеса

  • Рекламное производство

    Рекламное производство

  • Автомобильная индустрия

    Автомобильная индустрия

  • Фермерское хозяйство

    Фермерское хозяйство

  • Строительство и металлоконструкции

    Строительство и металлоконструкции

  • Список

    Развернуть/свернуть

габариты станка

серво мотор FUJI

Сварная станина

Прошла термический отпуск и фрезерование

Сегментирована и усилена

В основе конструкции толстостенные профильные трубы большого сечения.

Станина это основа конструкции несущая все нагрузки на которую навешиваются все остальные элементы станка.

Жескость конструкции обеспечивает достаточный запас прочности на весь срок службы станка.

редуктор SHIMPO-NIDEC

Портал из авиционного алюминия Т6

Легкий и прочный

Улучшает динамику перемещения

Имеет ребра жесткости

Алюминиевый портал, за счет меньшего веса, в сравнении со стальным или чугунным порталам, позволяет сократить инерционные массы, что обеспечивает большую скорость перемещения, а также снижает износ направляющих и уменьшает нагрузки на двигатели.

лазерные головы RayTools

Лазерные головы с автоматическим фокусом RayTools

Автофокус в реальном времени

Доступные расходники (защитные стекла, линзы, дюзы)

Герметичный корпус

Удобное облуживание и настройка

Конкретная модель лазерной головы устанавливается исходя из мощности лазерного источника: BM109 — до 1.5 кВт, BM 111 — до 3,3 кВт. В данном станке - Raytools BM111.

В лазерной голове установлена система безопасности для исключения столкновений c препятсвиями.

Емкостный датчик соединенный контролирует высоту от материала до дюзы и поддерживает заданное расстояние при резке.


Линейные направляющие HIWIN

Линейные направляющие HIWIN

Очень надежные и не прихотливые

Срок службы до 7 лет

Произведены в Тайване

Есть официальные представители в РФ

Структура по осям XY включает: Рельсы квадратные HIWIN 20 мм, Косозубая рейка YYC, что обеспечивает плавный ход, высокую точность, надежность и большую грузоподъемность.

Зубчатая рейка

Косозубая рейка YYC

Высокая точность

Долгий срок службы

Произведены в Тайване

Обеспечивают передачу крутяжего момента. За счет косозубого профиля зубы имеют большое пятно контакта, что увеличивает срок службы и точность.

Структура осей по XY включает: Рельсы квадратные HIWIN 20 мм, Косозубая рейка YYC

ШВП

Шарико-винтовая пара TBI

Длительный срок службы

Высокая точность

Произведены в Тайване

Линейные направляющие HIWIN - 20, ШВП TBI 16 в связке обеспечивают высокую скорость перемещения и точность.

ШВП обладает высочайшей точностью и плавностью хода, важными для работы оси Z, а также длительным сроком эксплуатации в тяжелых цеховых условиях.

Чиллер для оптоволоконного лазерного станка Чиллер для оптоволоконного лазерного станка

Двухконтурный чиллер


±1°C точность

Два контура охлаждения

Охлаждение и нагрев

Ёмкий бак от 16 литров

Чиллер работает как климатическая установка создавая и контролируя оптимальную температуру лазерного источника и головы.

Это автономное устройство замкнутого цикла оснащенное контрроллером и системами безопасности обеспечивающими бесперебойную работу лазерного станка.



Опционально: Криоцилиндр - стабильная подача газа и высокое качество реза

Криоцилиндр для оптоволоконного лазерного станка Криоцилиндр удобно заправлять Криоцилиндр легко перемещать

Преимущества криоцилиндра:


Всего один бак - Заменяет палету баллонов;

Комфортная заправка - Объем больше, заправка реже. Больше работы - меньше простой;

Сжиженный газ - заправка больше, расходы меньше;

Удобно перемещать - оснащены рамой на колёсах, которую легко и просто перемещать;

Уменьшает время простоя за счет сокращения времени обслуживания. Меньше затрат на администрирование и контроль сервисного обслуживания. Меньше рисков связанных с перемещением баллонов для заправки, так как машина-запращик приедет к вам и заправит на месте. Значительно экономнее и технологичнее, чем установка палета с баллонами. Чище газ и качественнее рез.

Криоцилиндр - это опция! Менеджеры проконсультируют и подберут подходящий вам криоцилиндр.


Оптоволоконный лаеный источник Raycus RFL-C2000 Оптоволоконный лаеный источник Raycus RFL-C2000

Мощный лазерный источник Raycus

Время работы до 100 000 часов.

Новое поколение, где все подстройки под режимы работы происходят автоматически.

Большая мощность Array позволяющая резать: сталь до 20 мм, нержавейку до 8 мм, алюминий до 6 мм.

Сервисный центр в России.

Наиболее известный и стабильный оптоволоконный источник из КНР.

Высокое КПД работы и стабильность излучения в совокупности с возможностью настройки частоты, модуляции и мощности.


Оптоволоконный станок для резки металла Veno Lex 3015F 2000 Raycus BM111 - особенности

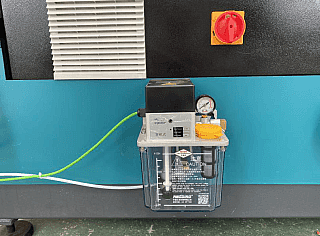

Автосмазочная система

Автосмазочная система

Продвинутая система автоматической смазки замкнутого типа, самостоятельно подаёт смазочный материал к связанным узлам станка и собирает отработанное масло, заметно снижая риск возникновения возгорания и износ узлов.

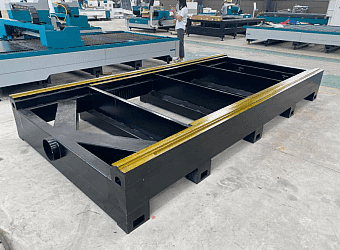

Усиленная станина

Усиленная станина

Станина станка усилена дополнительными балками, размещёнными по диагонали, между основными балками, что увеличивает плотность и грузоподъемность и влияет на поглощение вибраций оборудования за счёт увеличения массы.

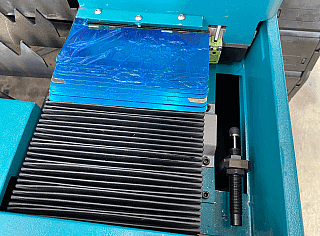

Защитный гофрокороб

Защитный гофрокороб

Защитный гофрокороб надежно укрывает направляющие и минимизирует возможность их повреждения в ходе работы, а также снижает риски поломок из-за непредвиденных обстоятельств.

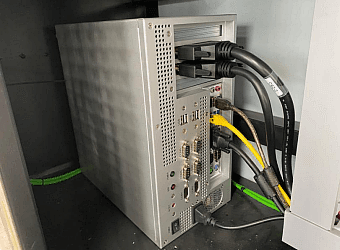

Встроенный компьютер

Встроенный компьютер

Вам не нужен дополнительный, рабочий ПК, нет необходимости возиться с подключением, софтом и так далее - всё необходимое уже встроено в станок с момента поставки.

ПО CYPCUT на русском языке

ПО CYPCUT на русском языке

Программное обеспечение CypCut предназначено для управления лазерными станками для резки металла, но включает в себя не только системы контроля лазерной резки, но и широкий функционал редактирования графических изображений. А ещё ПО CypCut автоматически анализирует элементы изображения перед резкой и разделяет потенциально опасные области на составляющие отрезки. И теперь весь этот функционал доступен на русском языке!

Определение положения листа

Определение положения листа

Данная функция способна самостоятельно, автоматически вычислять кромку листа и то, под каким углом лежит заготовка на рабочем поле (угол поворота) что позволяет более точно скорректировать программу резки. Даже в ситуации, когда материал для резки расположен на рабочем столе не ровно, его кромки будут автоматически отсканированы с помощью емкостного датчика, и положение будет програмно повёрнуто в необходимые координаты.

Радар 360 - Объезд препятствий

Радар 360 - Объезд препятствий

Позволяет програмно задавать зоны безопасности, маркировать участки в области резки, которых следует избегать при перемещении лазерной головки. Это могут быть прижимные магниты или другие фиксаторы листа на рабочем поле. Система способна автоматически отслеживать на своём пути препятствия и обходить их: если в процессе резки какой-либо элемент детали встанет креном - это не повредит лазерной головке благодаря функции 360-градусного радара генерировать безопасные проходы.

Контроль высоты головки

Контроль высоты головки - Автофокус

Ёмкостный контроллер высоты головки, работая в тандеме с системой управления и иными элементами станка, позволяет не просто автоматически, но и более точно позиционировать положение и высоту лазерной головки станка в области обработки, что позволяет осуществлять резку более качественно. Сокращение времени резки является дополнительным пунктом эффективности, так как напрямую влияет на экономичность и простоту настройки оборудования.

Производительность лазерной резки металла от 1000 Вт до 3000 Вт

Mощность источника, вт 1000 1500 2000 3000
Толщина, мм Скорость резки, м/мин
1 23.8 26.4 30 34
2 10.8 11.9 12.7 15.4
3 2.3 4.1 6.1 8.6
4 1.3 2.2 4.2 5.5
5 0.7 1.2 2 4.3
6 1 1.8 3.1
8 0.9 2
10 0.8
12 0.5
Нержавеющая сталь (азот)

Лазерная резка нержавеющей стали на данном станке может осуществляться на любых доступных мощностях от 1000 Вт.


Mощность источника, вт 1000 1500 2000 3000
Толщина, мм Скорость резки, м/мин
1 8.4 16 22 34
2 3.4 6.6 8.4 15
3 1.4 3.8 5.5 7.6
4 1.4 2.6 4
5 1.7 3.3
6 0.9 2.1
8 0.9
10 0.6
Алюминий (азот)

Важно! Резка алюминия должна осуществляться при мощности излучателя от 1500 вт. В противном случае, на меньших мощностях будут выгорать защитные стекла и оптика из-за отражения, что станет причиной преждевременного выхода из строя лазерного источника.


Mощность источника, вт 1000 1500 2000 3000
Толщина, мм Скорость резки, м/мин
1 8 12 14 22
2 3.2 4 6 8
3 1 2.2 3.4 5.2
4 1.4 1.8 4
5 1.2 1.8
6 0.6 1.4
8 0.6
Медь (азот)

Важно знать! Резка меди должна производится при мощности излучателя от 2000 Вт. В противном случае, на меньших мощностях будут выгорать защитные стекла и оптика из-за отражения, что станет причиной преждевременного выхода из строя лазерного источника.
