Настольный фрезерно-гравировальный станок ЧПУ Minimo 6090TT

Настольный фрезерно-гравировальный станок ЧПУ Minimo 6090TT предназначен для механической обработки различных материалов. Обработка производится сквозным или поверхностным (гравировка) методом. Станок в режиме реального времени работает по 3 осям и может выполнять работу по 2D и 3D фрезерованию.

Станок очень компактный, легко размещается в ограниченном пространстве. Работа со станком происходит через программу NCSTUDIO 5.5.60, RichAuto A11 (доп. опция) с интуитивно понятным интерфейсом. Составление управляющих программ производится в CAD/CAM программах, таких как ArtCam, SOLIDWORKS CAM, TYPE3, Powermill и т.п.

СФЕРА ПРИМЕНЕНИЯ СТАНКА:

• Полиграфия: штампы для тиснения и конгрева;
• Деревообрабатывающее производство: 2D, 3D, элементы декора, резьба по дереву, раскрой ДСП и МДФ;
• Обувная промышленность: изготовление форм для литья, шаблонов, лекал;
• Тароупаковочное производство: модели, формы для производства пластиковой тары, клише для тиснения, оснастка;
• Электроника: Изготовление печатных плат.

Обрабатываемые материалы

Фанера

Дерево

МДФ и ДСП

ПЭТ, Полистирол

Двухслойные пластики, Rowmark

Монолитный поликарбонат

АБС

Паронит

Гипс

ПВХ

Стеклопластик

Эпоксидная смола

Сотовый поликарбонат

ИСПОЛНЕНИЕ СТАНКА:

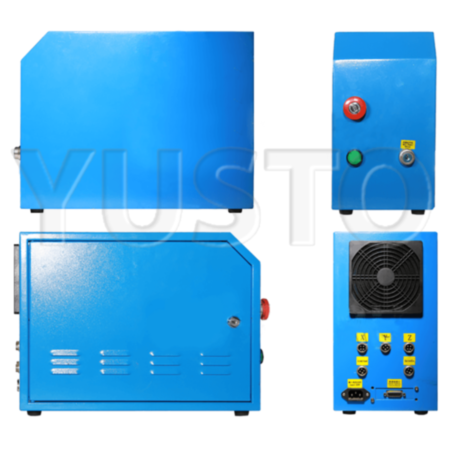

Настольный фрезерно-гравировальный станок ЧПУ Minimo 6090TT имеет Настольный тип исполнения. Электронный блок управления смонтирован во внешнем ящике, делая его более защищенным от вибрации, пыли и грязи, а так же обеспечивая его обслуживание и ремонт.

Рабочий стол фрезерного станка выполнен из алюминия и имеет отверстия для крепления заготовки. Перемещение заготовки по оси Y происходит за счет движения рабочего стола.

МЕХАНИЧЕСКАЯ ЧАСТЬ:

Механическая часть станка состоит из шаговых двигателей (оси XYZ 57BYG), шарико-винтовых пар (ШВП) диаметром XYZ-16 мм и круглых линейных направляющих сечениями X-16 мм, Y-20 мм, Z-12 мм.

Шарико-винтовая пара обеспечивает скорость работы станка до 4000 мм/мин. Скорость перемещения составляет до 6000 мм/мин.

Структура осей: две круглые линейные направляющие по сторонам посередине ШВП (классическая компоновка).

Примеры изделий

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ:

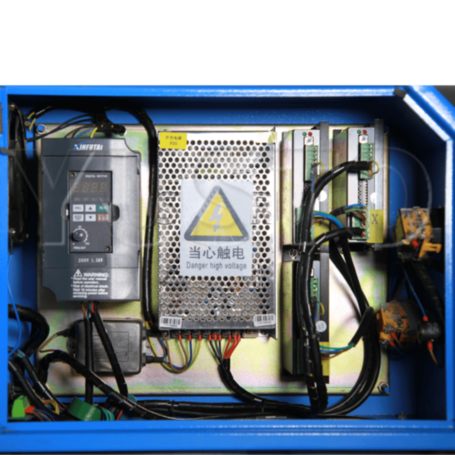

Настольный фрезерно-гравировальный станок ЧПУ Minimo 6090TT работает от электросети 220 Вольт (стандартная розетка с заземлением). Электрическая схема станка включает фильтр электропитания 10A, интерфейсную плату NCSTUDIO, PCI плату NCSTUDIO 5.5.60, RichAuto A11 (доп. опция), блок питания, три блока управления шаговыми двигателями MOON'S, инвертор Xinfutai 1.5 кВт, шпиндель 1.5 кВт ER11, вытяжной вентилятор 120 мм, три механических концевых датчика, кнопку аварийного отключения, сигнальную лампочку работы и кнопку включения с ключом.

Система управления настольным станком построена на DSP контроллере NCSTUDIO 5.5.60, RichAuto A11 (доп. опция) (опционально DSP RichAuto A11), который устанавливается в персональный компьютер. NCSTUDIO на аппаратном уровне обеспечивает управление работой фрезерного станка в реальном времени.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ:

В комплекте с фрезерным станком поставляется программное обеспечение:

NCSTUDIO - передача созданных файлов на фрезерный станок, а также управление настройками и параметрами.
