Настольный фрезерный станок ЧПУ MINIMO 3040TT

Настольный фрезерный станок ЧПУ MINIMO 3040TT

Размер рабочего стола385х315 мм
Мощность шпинделя0.8 кВт
Количество шпинделей1 шт
Координаты управления3
Система управленияNсStudio 5.5.60, RichAuto A11 (доп. опция)
Высота портала по оси Z55 мм
Электропитание220 Вольт
Гарантия12 мес
ПроизводительMinimo
Смотреть все характеристики
От 130 000
Быстрый заказ
Настольный фрезерный станок ЧПУ MINIMO 3040TT теперь в вашей корзине покупок

Быстрая доставка

  • Доставка по всей России
  • Отправка заказов в кратчайшие сроки

Оплата

  • Наличные при получении
  • Банковская карта
  • Безналичный платеж

Настольный фрезерный станок ЧПУ MINIMO 3040TT предназначен для механической обработки различных материалов. Обработка производится сквозным или поверхностным (гравировка) методом. Станок в режиме реального времени работает по 3 осям и может выполнять работу по 2D и 3D фрезерованию.

Станок очень компактный, легко размещается в ограниченном пространстве. Работа со станком происходит через программу NсStudio 5.5.60, RichAuto A11 (доп. опция) с интуитивно понятным интерфейсом. Составление управляющих программ производится в CAD/CAM программах, таких как ArtCam, SOLIDWORKS CAM, TYPE3, Powermill и т.п.

СФЕРА ПРИМЕНЕНИЯ СТАНКА:

  • Полиграфия: штампы для тиснения и конгрева;
  • Деревообрабатывающее производство: 2D, 3D, элементы декора, резьба по дереву, раскрой ДСП и МДФ;
  • Обувная промышленность: изготовление форм для литья, шаблонов, лекал;
  • Тароупаковочное производство: модели, формы для производства пластиковой тары, клише для тиснения, оснастка;
  • Электроника: Изготовление печатных плат.

Обрабатываемые материалы

ИСПОЛНЕНИЕ СТАНКА:

Настольный фрезерный станок ЧПУ MINIMO 3040TT имеет Настольный тип исполнения. Электронный блок управления смонтирован во внешнем ящике, делая его более защищенным от вибрации, пыли и грязи, а так же обеспечивая его обслуживание и ремонт.

Рабочий стол фрезерного станка выполнен из алюминия и имеет отверстия для крепления заготовки. Перемещение заготовки по оси Y происходит за счет движения рабочего стола.

МЕХАНИЧЕСКАЯ ЧАСТЬ:

Механическая часть станка состоит из шаговых двигателей (оси XYZ 57BYG), шарико-винтовых пар (ШВП) диаметром XYZ-16 мм и круглых линейных направляющих сечениями X-16 мм, Y-20 мм, Z-12 мм.

Шарико-винтовая пара обеспечивает скорость работы станка до 4000 мм/мин. Скорость перемещения составляет до 6000 мм/мин.

Структура осей: две круглые линейные направляющие по сторонам посередине ШВП (классическая компоновка).

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ:

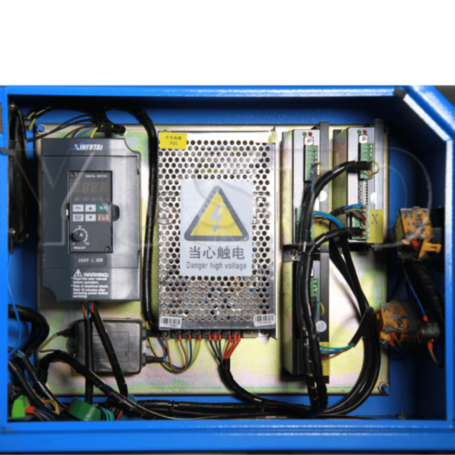

Настольный фрезерный станок ЧПУ MINIMO 3040TT работает от электросети 220 Вольт (стандартная розетка с заземлением). Электрическая схема станка включает фильтр электропитания 10A, интерфейсную плату NCSTUDIO, PCI плату NсStudio 5.5.60, RichAuto A11 (доп. опция), блок питания, три блока управления шаговыми двигателями MOON'S, инвертор Xinfutai 1.5 кВт, шпиндель 0.8 кВт ER11, вытяжной вентилятор 120 мм, три механических концевых датчика, кнопку аварийного отключения, сигнальную лампочку работы и кнопку включения с ключом.

Система управления настольным станком построена на DSP контроллере NсStudio 5.5.60, RichAuto A11 (доп. опция) (опционально DSP RichAuto A11), который устанавливается в персональный компьютер. NCSTUDIO на аппаратном уровне обеспечивает управление работой фрезерного станка в реальном времени.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ:

В комплекте с фрезерным станком поставляется программное обеспечение:

NCSTUDIO - передача созданных файлов на фрезерный станок, а также управление настройками и параметрами.

Сервис ЮСТО поможет в монтаже, запуске и обучении. Собственный склад запасных частей и расходников.
Быстро и качественно смонтируем, настроим, обучим. Работаем в Москве, Санкт-Петербурге, Ярославле, Туле, Краснодаре и оперативно приедем к вам в России и страны ЕАЭС.
Форма обратной связи | Телефон: 8-800-555-29-39 | support@yusto.ru

Размер рабочего стола385х315 мм
Мощность шпинделя0.8 кВт
Количество шпинделей1 шт
Координаты управления3
Обрабатываемые материалыФанера, Дерево, МДФ и ДСП, ПЭТ, Полистирол, Двухслойные пластики, Rowmark, Монолитный поликарбонат, Керамика, АБС, Паронит, Гипс, ПВХ, Оргстекло, Акриловое стекло, Текстолит, Стеклопластик, Эпоксидная смола, Сотовый поликарбонат
СмазкаРучная
Система управленияNсStudio 5.5.60, RichAuto A11 (доп. опция)
Количество концевых датчиков3 шт
Тип концевых датчиковМеханические XYZ
Тип данныхG-Код
Скорость холостого перемещения6000 мм/мин
Рабочая скорость4000 мм/мин
Тип исполненияНастольный
Дискретность0.0254 мм
СтанинаТолстостенный алюминиевый профиль
Тип и размер цангиER11
Тип охлаждения шпинделяЖидкостное
Частота вращения шпинделя6000-24000 об/мин
Высота портала по оси Z55 мм
Тип датчика калибровки инструментаРучной
Смена инструментаРучная
Тип двигателяДвухфазный шаговый
Тип рабочего столаАлюминиевый профиль с T-пазами для крепления
Базовая точность (XYZ)0.05 мм
Точность позиционирования0.05 мм
Структура оси XРельсы круглые SBR 16, ШВП 16
Структура оси YРельсы круглые SBR 20, ШВП 16
Структура оси ZРельсы круглые SBR 12, ШВП 16
Интерфейс подключенияCOM (D-SUB DA-15)
Поддерживаемое программное обеспечениеType 3, ArtCam, Rhino, SprutCAM, MasterCAM, PowerMill, SolidCAM, Alphacam, FeatureCAM, др.
Рабочая температура10 — 45 °C
Потребляемая мощность1200 Вт
Операционная система ПКWindows XP/7 (32)
Электропитание220 Вольт
Размер без упаковки720 × 680 × 680 мм
Масса нетто50 кг
Масса брутто85 кг
Гарантия12 мес
Страна производстваКНР
Язык дисплеяРусский, Английский
ПроизводительMinimo
Фрезерный станок1 шт
Блок управления1 шт
Набор фрез1 шт
Компакт диск с программным обеспечением NCStudio1 шт
PCI плата NCStudiо1 шт
Прижим4 шт
Цанга2 шт
Водяная помпа1 шт
Гаечный ключ2 шт
Кабель электрический1 шт
Соединительный кабель NCSTUDIO-ПК RS2321 шт
Паспорт изделия1 шт
Ключи для открытия дверец1 шт
