Фрезерно-гравировальный станок ЧПУ Minimo 1325G
| Размер рабочего стола | 2500х1300 мм |
| Мощность шпинделя | 3 кВт |
| Количество шпинделей | 1 шт |
| Координаты управления | 3 |
| Система управления | NCSTUDIO 5.5.60, RichAuto A11 (доп. опция), WEIHONG NK105 G2 (доп. опция) |
| Высота портала по оси Z | 200 мм |
| Электропитание | 220 (380 доп. опция) Вольт |
| Гарантия | 12 мес |
| Производитель | Minimo |
Кредит на выгодных условиях
Лизинг от 100 000 рублей
Быстрая доставка
- Доставка по всей России
- Отправка заказов в кратчайшие сроки
Оплата
- Наличные при получении
- Банковская карта
- Безналичный платеж
Фрезерно-гравировальный станок ЧПУ Minimo 1325G с рабочим полем 2500х1300 мм оптимально подходит для раскроя листовой фанеры. Высокая производительность станка, в базовой комплектации, обеспечивается мощным шпинделем 3 кВт.
Станок выполнит раскрой, выборку и 3D фрезеровку широкого круга материалов: Фанера, Дерево, МДФ и ДСП, ПЭТ, Полистирол, Двухслойные пластики, Rowmark, Монолитный поликарбонат, АБС, Паронит, Гипс, ПВХ, Оргстекло, Акриловое стекло, Текстолит, Пенопласт, Алюминий, Цинк, Латунь, Стеклопластик, Эпоксидная смола, Сотовый поликарбонат. За счет универсальности и простоты работы оборудование станет важным элеменом производственного процесса.
Обрабатываемые материалы
Фанера
Дерево
МДФ и ДСП
ПЭТ, Полистирол
Двухслойные пластики, Rowmark
Монолитный поликарбонат
АБС
Паронит
Гипс
ПВХ
Пенопласт
Алюминий
Стеклопластик
Эпоксидная смола
Сотовый поликарбонат

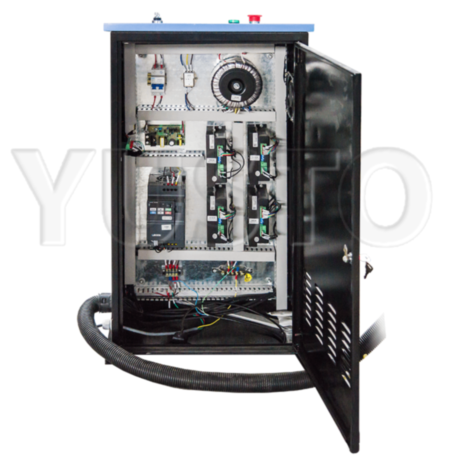

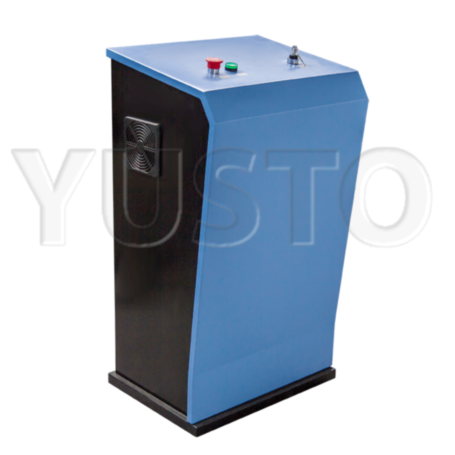

Фрезерно-гравировальный станок ЧПУ Minimo 1325G изготовлен в напольном исполнении. Блок управления выполнен в отдельно стоящем корпусе, защищенном от пыли и грязи, с удобным доступом для обслуживания и ремонта. Элементы управления станком выведены на лицевую панель корпуса.

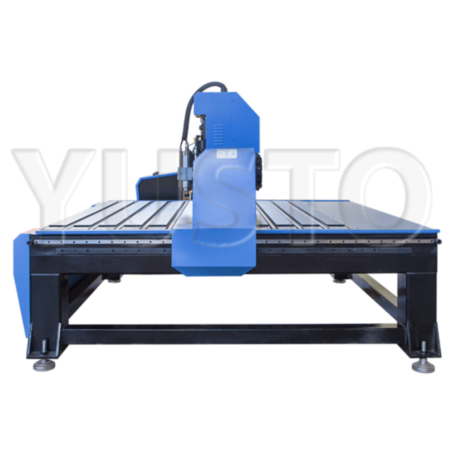

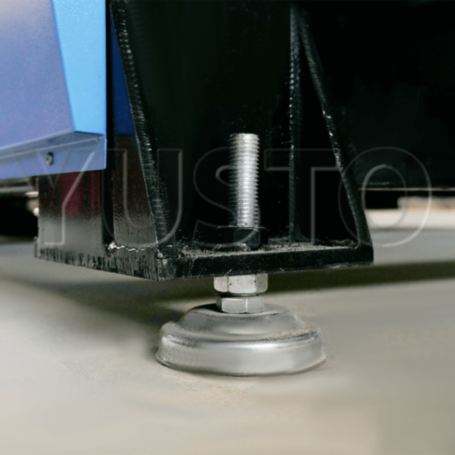

Фрезерно-гравировальный станок ЧПУ Minimo 1325G имеет цельносварную станину из толстостенной профилированной трубы сечением 200х100 мм. Поперечное усиление профилированной трубой 150х80 мм. Продольное усиление профилированными трубами 60х60 мм. Рабочая поверхность стола выполнена из алюминиевого профиля с T-образными пазами для закрепления обрабатываемого материала струбцинами.
Примеры изделий

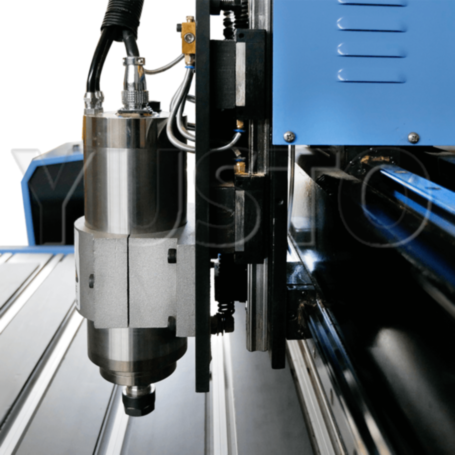

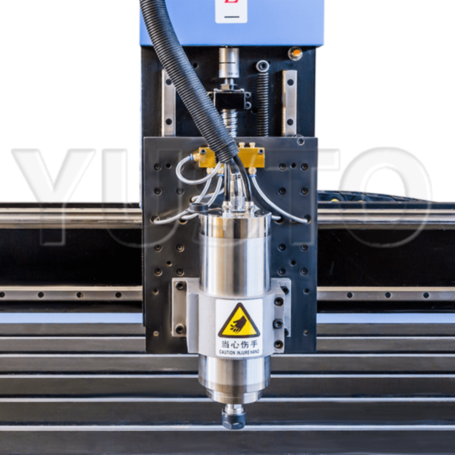

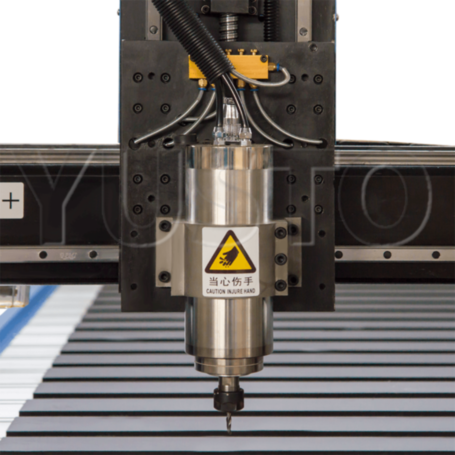

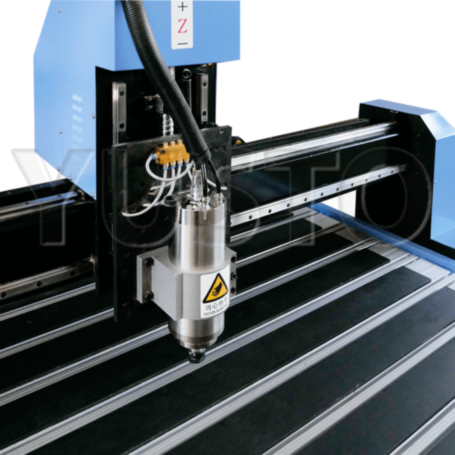

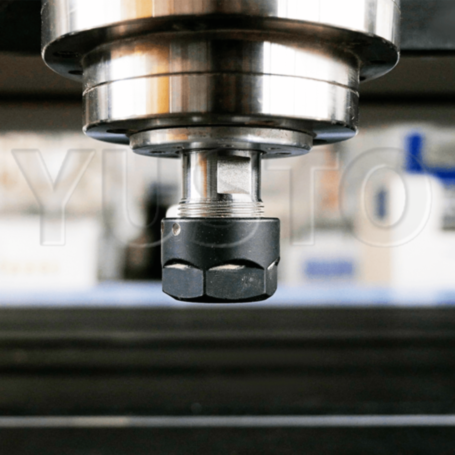

ПРОМЫШЛЕННЫЙ ШПИНДЕЛЬ 3,0 кВт
Мощный, надежный и проверенный с жидкостным охлаждением. Большая скорость до 24000 об/мин для обработки дерева, фанеры, ДСП, МДФ, пластика, акрила и тп. Производительность станка можно увеличить установкой шпинделя: 3.5 кВт, 4 кВт, 4.5 кВт.
ПРОМЫШЛЕННЫЙ ИНВЕРТОР 3,7 кВт
Надежный с запасом мощности. Работает на частоте 400 Гц и разгоняет шпиндель до 24000 об/мин. Защищает шпиндель и имеет защиту от перегрузки. Обеспечивает постоянные обороты и крутящий момент шпинделя.

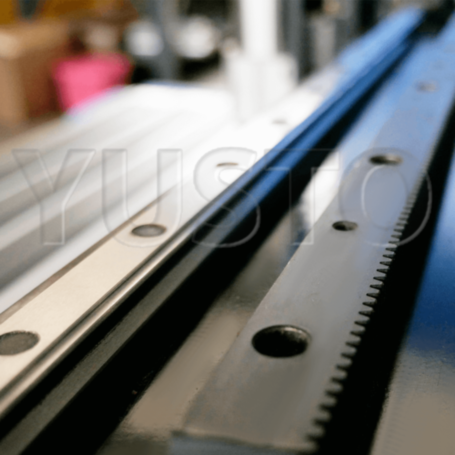

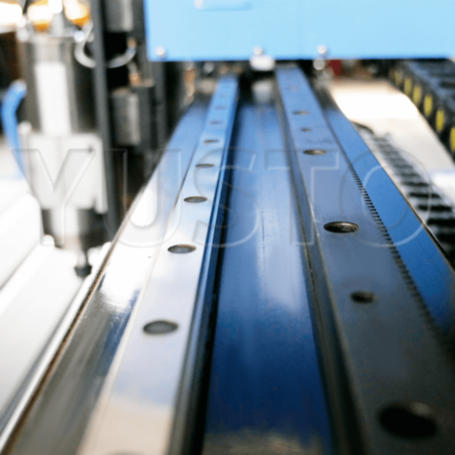

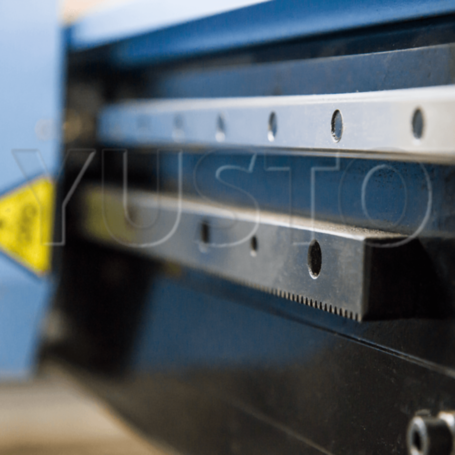

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ XY
Надежное и технологичное решение с высокой плавностью хода и низкими шумами. Отличная динамика и точность перемещения. Высокие эксплуатационные характеристики.

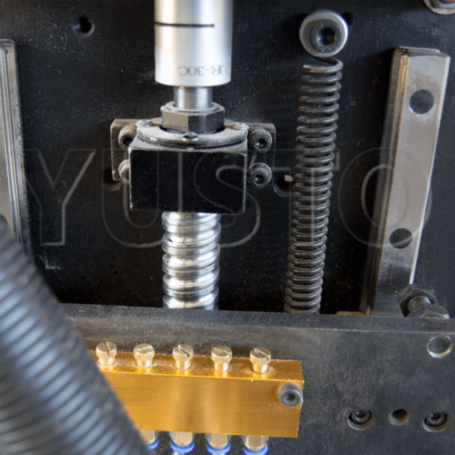

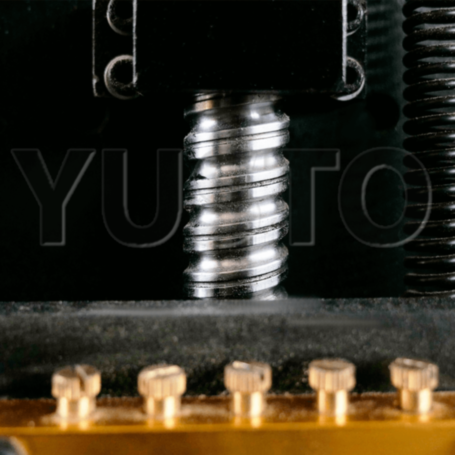

ШАРИКО-ВИНТОВАЯ ПАРА ПО ОСИ Z
Высокоточное перемещение шпиндельной площадки по оси Z. Гарантированная точность на больших скоростях при обработке сложных изделий.

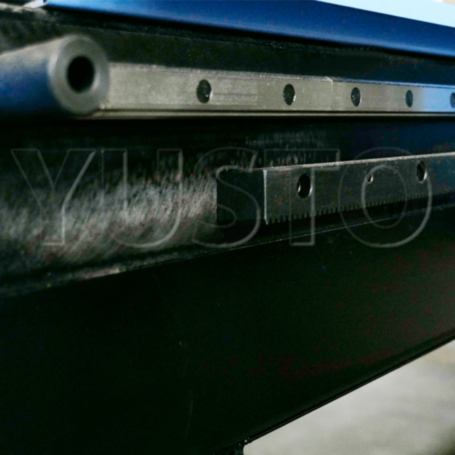

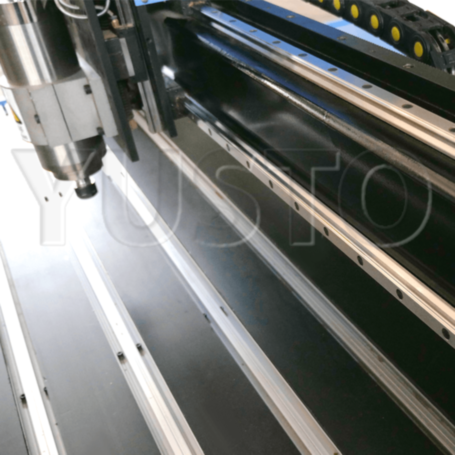

ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ПОДШИПНИКИ ПО ВСЕМ ОСЯМ
Повышенная устойчивость и жесткость с высокой точность перемещения по осям XYZ. Высокая точность обработки и долговечность работы станка без потери параметров точности. Применяются линейные направляющие «PMI», «HIWIN», «THK».
ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ
Современные, надежные, мощные 86 (NEMA 34) двигатели. Проверенное промышленное решение линейного перемещения. В станке применяются двигатели мировых лидеров "YAKO", "LEADSHINE".

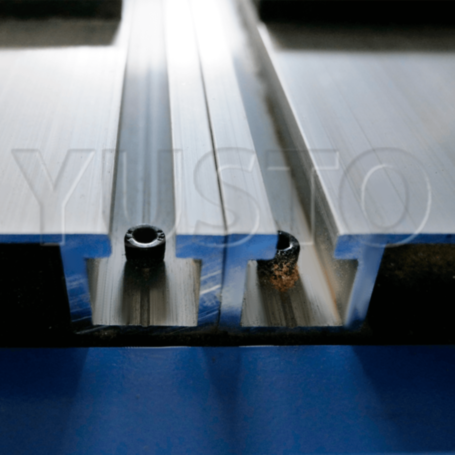

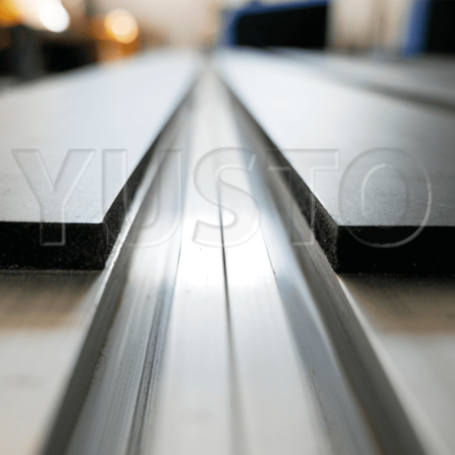

РАБОЧИЙ СТОЛ С Т-ПАЗАМИ
Рабочий стол станка изготовлен из алюминиевого профиля с Т - пазами для механического крепления заготовок. Поверхность рабочего стола защищена износостойким пластиком (жертвенник) на случай ошибок и прохождения инструмента ниже нулевой точки заготовки.

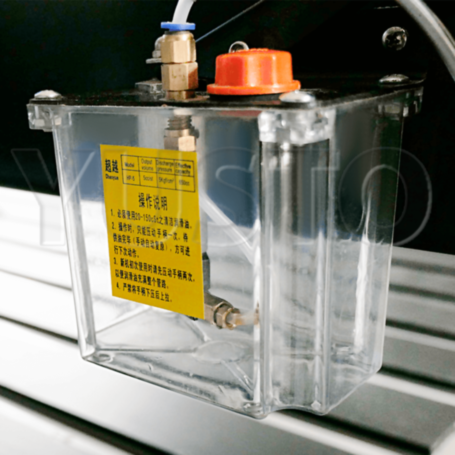

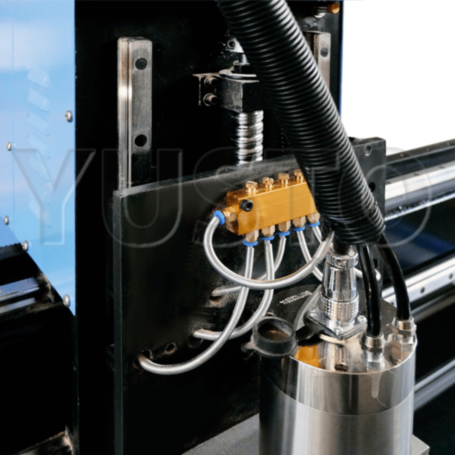

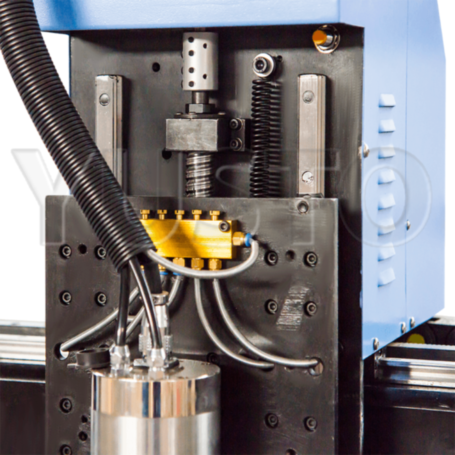

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА СМАЗКИ ЛИНЕЙНЫХ НАПРАВЛЯЮЩИХ
Сокращает время обслуживания и снижает человеческий фактор. Помогает снизить риски поломоки и остановки оборудования.
ДАТЧИК ИЗМЕРЕНИЯ ДЛИНЫ ИНСТРУМЕНТА
Упрощает проведение калибровки, исключает ошибки оператора. Сокращает время на замену инструмента и увеличивает точность измерения.
СИСТЕМА УПРАВЛЕНИЯ «NCSTUDIO»
Самая доступная и надежная система управления. Полная поддержка 3d-обработки. Легкая в освоении. Удобный и понятный интерфейс на русском языке. Низкие требования к компьютеру.
Сервис ЮСТО поможет в монтаже, запуске и обучении. Собственный склад запасных частей и расходников.
Быстро и качественно смонтируем, настроим, обучим. Работаем в Москве, Санкт-Петербурге, Ярославле, Туле, Краснодаре и оперативно приедем к вам в России и страны ЕАЭС.
Форма обратной связи | Телефон: 8-800-555-29-39 | support@yusto.ru
| Коэффициент редукции X | 1:3 |
| Размер рабочего стола | 2500х1300 мм |
| Мощность шпинделя | 3 кВт |
| Количество шпинделей | 1 шт |
| Координаты управления | 3 |
| Обрабатываемые материалы | Фанера, Дерево, МДФ и ДСП, ПЭТ, Полистирол, Двухслойные пластики, Rowmark, Монолитный поликарбонат, АБС, Паронит, Гипс, ПВХ, Оргстекло, Акриловое стекло, Текстолит, Пенопласт, Алюминий, Цинк, Латунь, Стеклопластик, Эпоксидная смола, Сотовый поликарбонат |
| Модель шпинделя | SK100-3.0B-24K |
| Силовая электрика | Schneider |
| Коэффициент редукции Y | 1:4 |
| Редукторы XY | Зубчатые |
| Смазка | Централизованная ручная |
| Системы защиты | Кнопка экстренной остановки |
| Производитель шпинделя | SK |
| Мощность опционально устанавливаемых шпинделей | 3.5 кВт, 4 кВт, 4.5 кВт |
| Структура портала | Стальная толстостенная балка |
| Система управления | NCSTUDIO 5.5.60, RichAuto A11 (доп. опция), WEIHONG NK105 G2 (доп. опция) |
| Количество концевых датчиков | 3 шт |
| Тип концевых датчиков | Индуктивные XYZ |
| Тип данных | G-Код |
| Скорость холостого перемещения | 20000 мм/мин |
| Рабочая скорость | 15000 мм/мин |
| Тип исполнения | Напольный |
| Дискретность | 0.0254 мм |
| Станина | Стальная толстостенная из стальной профильной трубы |
| Тип и размер цанги | ER20 |
| Тип охлаждения шпинделя | Жидкостное |
| Частота вращения шпинделя | 6000-24000 об/мин |
| Высота портала по оси Z | 200 мм |
| Количество мест в инструментальном магазине | 1 шт |
| Смена инструмента | Ручная |
| Тип двигателя | Двухфазный шаговый |
| Тип рабочего стола | Алюминиевый профиль с T-пазами для крепления |
| Базовая точность (XYZ) | 0.05 мм |
| Точность позиционирования | 0.015 мм |
| Структура оси X | Рельсы квадратные PMI - 20 мм, Косозубая рейка |
| Структура оси Y | Рельсы квадратные PMI - 20 мм, Косозубая рейка |
| Структура оси Z | Рельсы квадратные PMI - 20, ШВП 25 |
| Интерфейс подключения | COM (D-SUB DA-15) |
| Поддерживаемое программное обеспечение | Type 3, ArtCam, Rhino, SprutCAM, MasterCAM, PowerMill, SolidCAM, Alphacam, FeatureCAM, др. |
| Рабочая температура | 5 — 45 °C |
| Потребляемая мощность | 4 кВт |
| Операционная система ПК | Windows XP/7 (32) |
| Электропитание | 220 (380 доп. опция) Вольт |
| Размер без упаковки | 2020 × 3060 × 1600 мм |
| Масса нетто | 650 кг |
| Масса брутто | 750 кг |
| Гарантия | 12 мес |
| Страна производства | КНР |
| Поддерживаемые графические форматы | PLT, CNC |
| Язык дисплея | Английский |
| Производитель | Minimo |
| Фрезерный станок | 1 шт |
| Блок управления | 1 шт |
| Набор фрез | 1 шт |
| DSP контроллер NCStudio 5.5.60 | 1 шт |
| Прижим | 6 шт |
| Цанга | 3 шт |
| Водяная помпа | 1 шт |
| Гаечный ключ | 2 шт |
| Соединительный кабель NCSTUDIO-ПК RS232 | 1 шт |
| Датчик инструмента | 1 шт |
| Паспорт изделия | 1 шт |
| Ключи для открытия дверц | 1 шт |
| Централизованная смазка | 1 шт |
| Виброопора | 4 шт |
| Инструкция по ПО | 1 шт |
