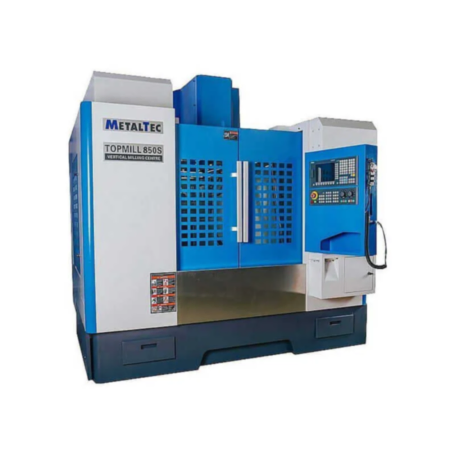

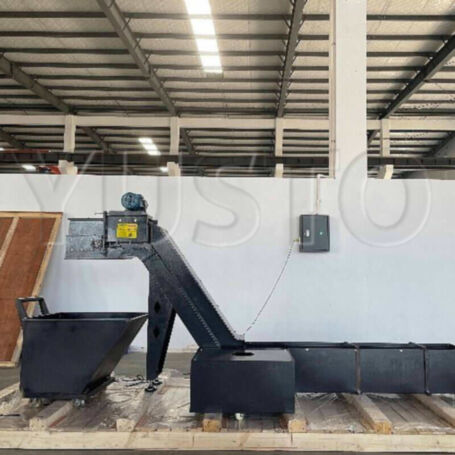

TOPMILL 850F Вертикально-фрезерный 4-х осевой обрабатывающий центр с ЧПУ

TOPMILL 850F Вертикально-фрезерный 4-х осевой обрабатывающий центр с ЧПУ

Рабочее поле 1000х500 мм; Точность позиционирования 0.005 мм; Мощность 18 кВт. Контроллер: Fanuc 0i MF Plus
Смотреть все характеристики
8 265 000
  • Самовывоз бесплатно
  • Настройка, запуск, обучение

Вертикальный металлообрабатывающий центр с ЧПУ - это особое оборудование, которое позволяет создавать трёхмерные изделия с точнейшим соблюдением заранее заданных параметров. Такой станок может выполнять большой спектр технологических операций с использованием режущих инструментов разных типов и видов. На сегодняшний день вертикальные обрабатывающие центры под управлением ЧПУ являются самым передовым оборудованием в области металлообработки. Станки этого типа подразделяются на оборудование вертикального и горизонтального формата. Данный товар относится к первому типу, о чём мы дальше поговорим более подробно.

Описание

Вертикальные обрабатывающие центры с ЧПУ позволяют за одну установку детали провести различные фрезерные операции, такие как: растачивание, сверление и нарезка резьбы.

Различные инструменты для разных типов обработки материала находятся в самом станке (в инструментальном магазине) и меняются согласно установкам программы. То есть система числового программного управления вертикального обрабатывающего центра сама даёт команду на смену оправок (инструментов). Любые станки данного типа позволяют производить как черновую, так и полноценную, чистовую обработку заготовок из различных материалов с выполнением следующих операций:

  • Расточка цилиндрических поверхностей (внешних и внутренних)
  • Фрезерная обработка плоскостей, пазов, канавок; сверление отверстий и их обработка (развертывание, зенкерование и т. д.)

У конкретно этой модели Topmill для выполнения этих операций в магазине инструментов одновременно может находиться до 24 рабочих инструментов!

Преимущество этих станков заключается в том, что если все операции, от черновой обработки заготовки до конечной постобработки детали, выполняются одним станком в рамках одной программы, то это экономит огромное количество времени благодаря быстрой смене инструментов, отсутствию необходимости переустановки заготовки и даже минимизации участия человеческого фактора в работе.

Однако данный станок даёт пользователю ещё больше возможностей, т.к. имеет 4 направляющих оси и поворотный стол диаметром 250 мм!

Вертикальный обрабатывающий центр

В вертикальных обрабатывающих центрах с ЧПУ именно "вертикальное" положение шпинделя не случайно, а опирается на логику применения станков данного типа в сверлильных операциях, которые являются самыми частыми и распространёнными металлообрабатывающими процессами.

Такое положение рабочих устройств также позволяет распределять нагрузку по осевому, вертикальному направлению, за счёт чего улучшается параметр жёсткости и гашения вибраций всей конструкции. Более того, снижение воздействия изгибающего давления на шпиндель повышает точность обработки и благодаря этому возможна обработка заготовок большой массы без побочных рисков.

Для обработки деталь всегда плотно устанавливается в тисках на рабочем пространстве или фиксируется специальными зажимами. Дополнительно на рабочий стол можно установить дополнительную координатную ось - вращающийся стол, который будет поворачивать заготовку под нужным углом с высокой точностью. Обычно, это требуется при проведении технологических операций на нескольких плоскостях заготовки в рамках одной программы, нарезания различных шнеков или, например, обработки прессформ.

Все перемещения заготовок и рабочего инструмента контролируются и обеспечиваются электрическими сервоприводами под управлением контроллера. Наличие различных встроенных в общую систему (лазерных и контактных) датчиков и систем измерения (заготовок, расстояний и т.п.), и оптических линеек для лучшего контроля позиционирования ощутимо повышает точность обработки.

Работа вертикальных обрабатывающих центров контролируется системой с ЧПУ и внешним компьютером, что позволяет предварительно смоделировать весь процесс работы механизмов станка алгоритмически (пошагово). Предварительный расчет траекторий детали и перемещения инструментов уменьшает риски их возможных столкновений, способных привести к выходу из строя всего оборудования целиком. Визуализация процесса обработки и выдача его в простой и понятной форме на мониторе позволяет оператору контролировать весь технологический процесс. То есть вы можете предварительно моделировать вообще весь процесс обработки и изготовления продукции без затрат материалов и рабочего времени станка!

Схемы обработки

Схемы обработки

Конструктивные особенности:

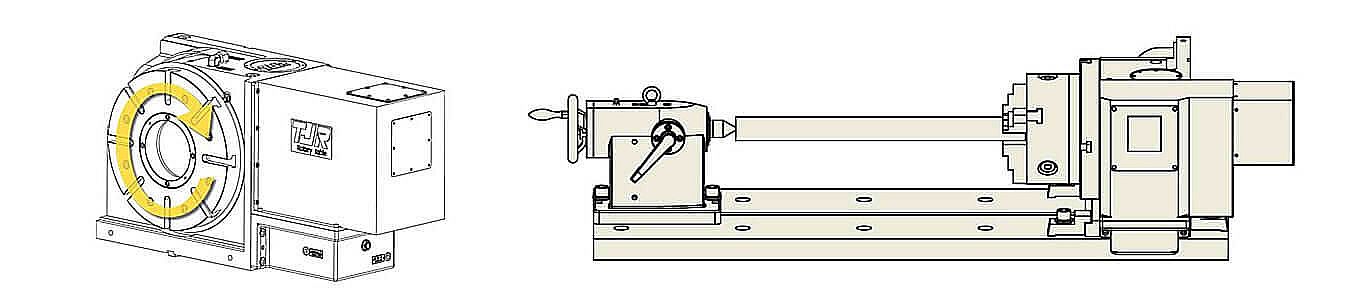

4 ось (поворотный стол ⌀210мм с задней бабкой)а

4 ось (поворотный стол ⌀210мм с задней бабкой)

Данный станок оснащен поворотным столом диаметром 250 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» инструментов. Поворотный стол оборудован 3-х кулачковым патроном. Комплект включает в себя ручную заднюю бабку.

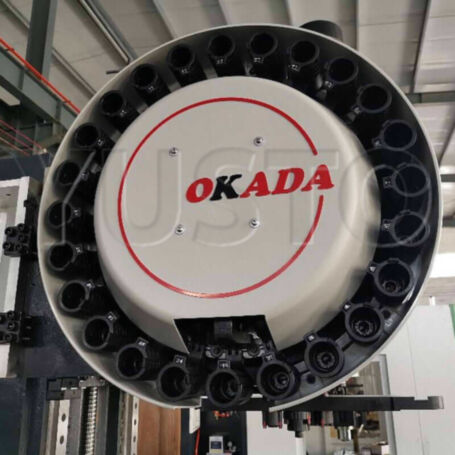

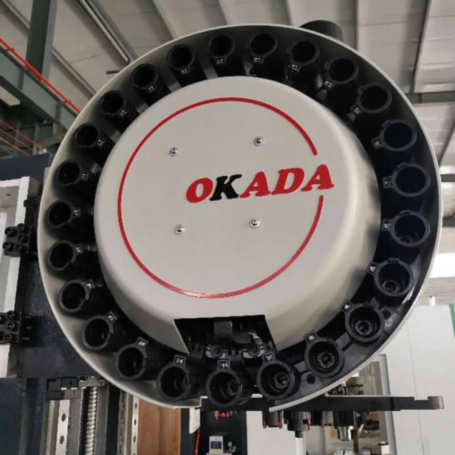

Магазин автоматической смены инструмента на 24 единицы AIMACH/OKADA

Магазин автоматической смены инструмента на 24 единицы AIMACH/OKADA

Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, а также номер ячейки инструмента устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

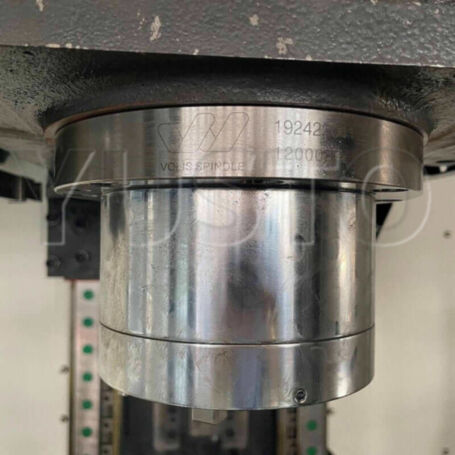

Промышленный электрошпиндель Volis

Промышленный электрошпиндель Volis

Высокая точность и жесткость данных шпинделей достигаются благодаря подшипникам P4. Заводская балансировка на высокопрецизионном оборудовании позволяет данным шпинделям превосходить своих аналогов по мощностным параметрам, ресурсу и качеству.

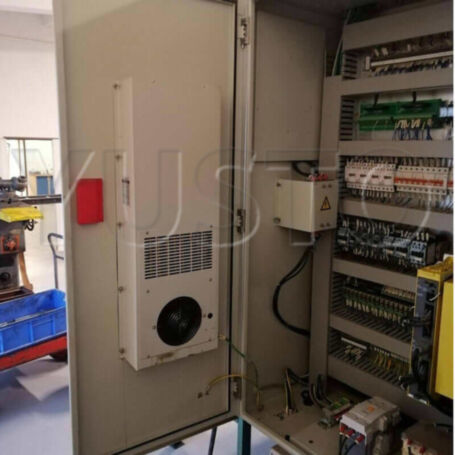

Система управления Fanuc Oi MF plus

Система управления Fanuc Oi MF plus

Благодаря единому подходу FANUC к управлению, эти системы просты в эксплуатации и программировании, а также не требуют длительного обучения. Кроме того, совместимость с более поздними версиями показывает, что существующие программы можно использовать повторно, что снижает совокупную стоимость владения.

Цифровые серводвигатели и драйверы Fanuc

Цифровые серводвигатели и драйверы Fanuc

Приводные системы FANUC отличаются высокой совместимостью и обеспечивают максимальную производительность оборудования. FANUC предлагает широкий ассортимент приводных систем с серводвигателями и двигателями вращения шпинделя любого размера, которые объединены в высокопроизводительные комплектные узлы.

Линейные направляющие

Линейные направляющие Hiwin

Данные линейные направляющие выделяются среди остальных своей высокой технологичностью, продолжительным периодом эксплуатации, высокими скоростями перемещения (что увеличит продуктивность), а также высокой несущей способностью. Более того, направляющие Hiwin гарантируют вам простоту смазки и взаимозаменяемость!

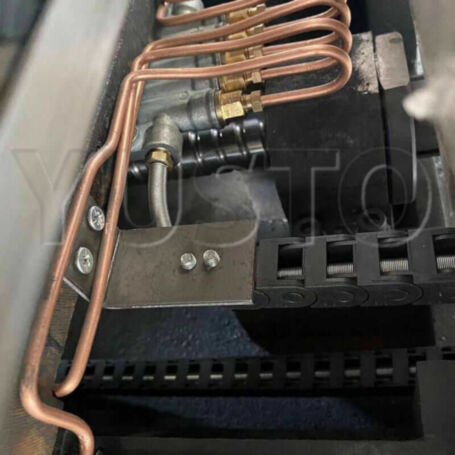

Автоматическая система смазки

Автоматическая система смазки

Даёт возможность бесперебойной и своевременной смазки таких узлов вертикально-фрезерного станка, как ШВП и направляющие. Данная система обеспечивает долгий срок службы оборудования с сохранением заводских технических характеристик и параметров точности.

Телескопические защитные кожухи

Телескопические защитные кожухи

Изготавливаются из толстой листовой стали от 1,5 мм до 3 мм. Устанавливается для защиты от:

  • раскалённой стружки при резке металла;
  • падения тяжестей на направляющие;
  • производственных травм персонала.
  • смазочно-охлаждающей жидкости;
  • конинтел система мониторинга


    Сервис и ремонт станков ЧПУ
    Поможем в монтаже, запуске, ремонте оборудования и обучении оператора. Собственный склад запасных частей и расходников.
    Быстро и качественно смонтируем, запустим, настроим, обучим новое оборудование. Отремонтируем текущее. Работаем по всей территории России.
