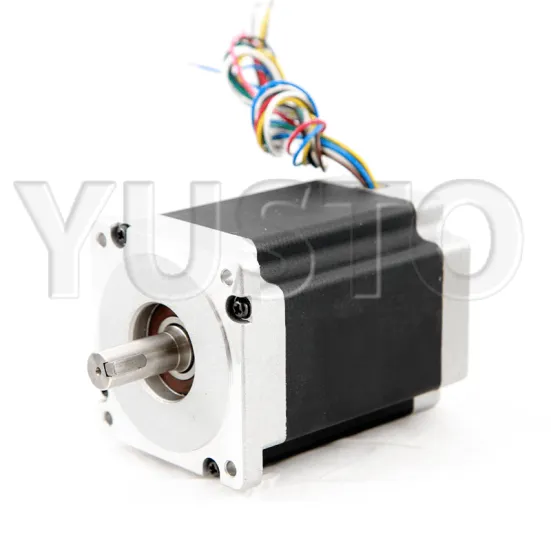

Шаговый двигатель FL86STH118A-23-CLF

Гибридный шаговый двигатель FL86STH118A-23-CLF. Крутящий момент: 87 кг×см. Ток фазы: 4,2А. Угловой шаг: 1,8 градуса.

+7 (800) 555-79-69

Параметр	Значение
Ток/фазы, А	4.2
Сопротивление/фаза, Ом	0.9
Индуктивность/фаза, мГн	6
Крутящий момент	87 кг×см
Колличество проводов	8
Момент инерции ротора, г/см2	2700
Угловой шаг, градус	1.8
Погрешность углового шага, град	± 5% (полный шаг, без нагрузки)
Погрешность сопротивления обмоток двигателя, %	± 10%
Погрешность индуктивности, %	± 20%
Рабочая температура	-20°C ~ +50°C
Сопротивление изоляции	≥ 100 MΩ, 500 VDC
Диэлектрическая прочность	500 VAC до одной минуты
Максимальное радиальное биение вала двигателя, мм	0.02 (при нагрузке 450 грамм)
Максимальное осевое биение вала двигателя, мм	0.08 (при нагрузке 450 грамм)
Максимальная допустимая радиальная нагрузка на вал	220 Н
Максимальная допустимая осевая нагрузка на вал	60 Н
Максимальный нагрев двигателя	80°C (при номинальном токе, 2 фазы)
Длина, мм	118
Вес, кг	3,8

Диаграмма:

fl86sth118a diagramm

Габаритные размеры:

fl86sth118a chema

Электрическая схема:

fl86sth118a elektro
