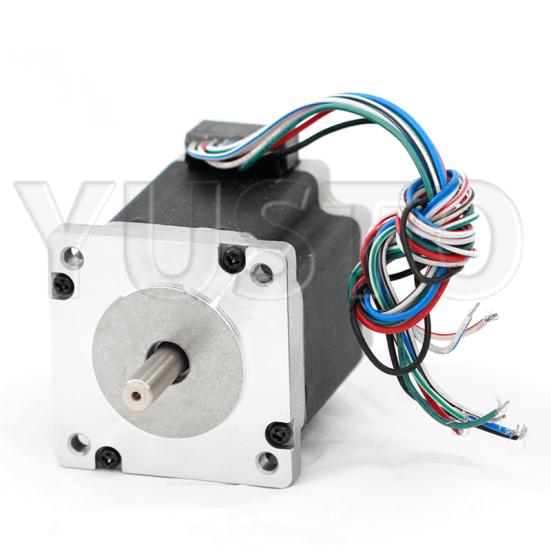

Шаговый двигатель FL60STH65-2008АF

Шаговый двигатель FL60STH65-2008АF

Гибридный шаговый двигатель FL60STH65-2008АF. Крутящий момент: 11 .. 31 кг х см. Ток фазы: 2,0А. Угловой шаг: 1,8 градуса. Устанавливается на станки: EXT SHG 0404, EXT SHG 0609
Смотреть все характеристики
5 500
  • Самовывоз бесплатно
  • Настройка, запуск, обучение
государственное финансирование

Шаговый двигатель FL60STH65-2008АF - краткий обзор

Параметр Значение
Ток/фазы, А 2.0
Сопротивление/фаза, Ом 6
Индуктивность/фаза, мГн 27.2
Крутящий момент 31 кг×см
Колличество проводов 8
Момент инерции ротора, г/см2 840
Угловой шаг, градус 1.8
Погрешность углового шага, град ± 5% (полный шаг, без нагрузки)
Погрешность сопротивления обмоток двигателя, % ± 10%
Погрешность индуктивности, % ± 20%
Рабочая температура -20°C ~ +50°C
Сопротивление изоляции ≥ 100 MΩ, 500 VDC
Диэлектрическая прочность 500 VAC до одной минуты
Максимальное радиальное биение вала двигателя, мм 0.02 (при нагрузке 450 грамм)
Максимальное осевое биение вала двигателя, мм 0.08 (при нагрузке 450 грамм)
Максимальная допустимая радиальная нагрузка на вал 75 Н
Максимальная допустимая осевая нагрузка на вал 15 Н
Максимальный нагрев двигателя 80°C (при номинальном токе, 2 фазы)
Длина, мм 88
Вес, кг 1,4

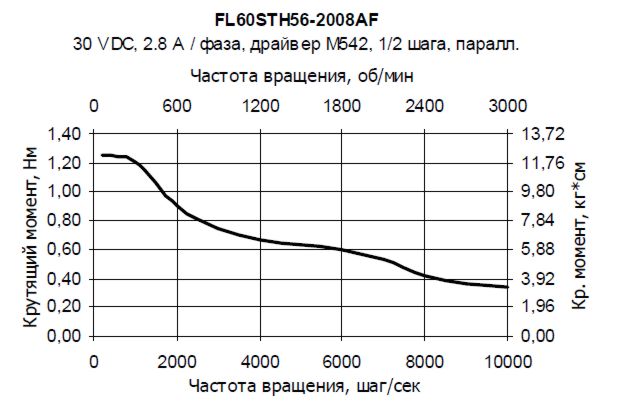

Диаграмма:

FL60STH56-2008AF

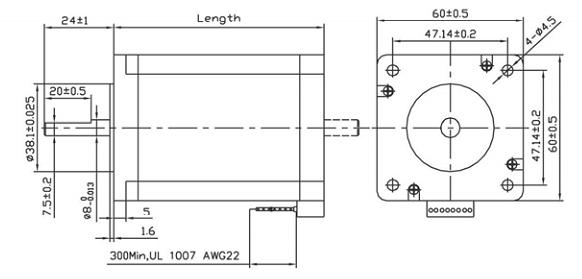

Габаритные размеры:

FL60STH

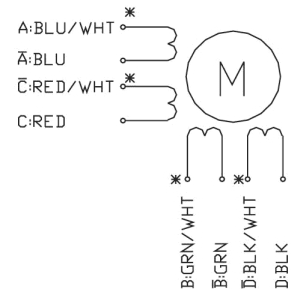

Электрическая схема:

FL60STH86 2008 U0410F elektric
