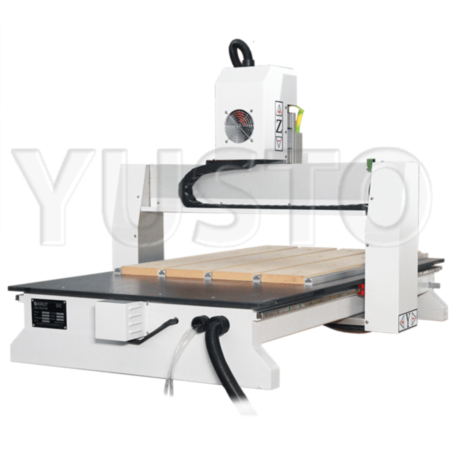

Настольный фрезерный станок ЧПУ VENO K6090T

Часто для решения трудных задач требуется простое и качественное решение. Эффективность зависит от времени, затраченного на поиск и реализации. Реализация и внедрение должно быть «из коробки», когда задача сосредотачивается на достижении цели, а не на средствах.

Отличным решением «из коробки» будет Настольный фрезерный станок ЧПУ VENO K6090T для задач по фрезерованию 2D/3D различных материалов, таких как алюминий, пластик, дерево и т.п. Для включения станка в работу важно подготовить место и установить его. Станок включает все необходимое для решения ваших задач и отлично с ними справится.

Система управления RichAuto A11 с 512 МБ памяти и восьмиядерным процессором SPARTAN обеспечит необходимую скорость работы и отзывчивость системы. Всеядность G-кода существенно упростит выбор программы для составления файлов станка, которыми могут быть ArtCam, SOLIDWORKS CAM, TYPE3, Powermill и т.п.

СФЕРА ПРИМЕНЕНИЯ СТАНКА:

• Полиграфия: штампы для тиснения и конгрева;
• Деревообрабатывающее производство: 2D, 3D, элементы декора, резьба по дереву, раскрой ДСП и МДФ;
• Обувная промышленность: изготовление форм для литья, шаблонов, лекал;
• Тароупаковочное производство: модели, формы для производства пластиковой тары, клише для тиснения, оснастка;
• Электроника: изготовление печатных плат.

ИСПОЛНЕНИЕ СТАНКА

Настольный фрезерный станок ЧПУ VENO K6090T имеет Настольный тип исполнения. Электронный блок управления смонтирован во внешнем ящике, делая его более защищенным от вибрации, пыли и грязи, а также обеспечивая его обслуживание и ремонт.

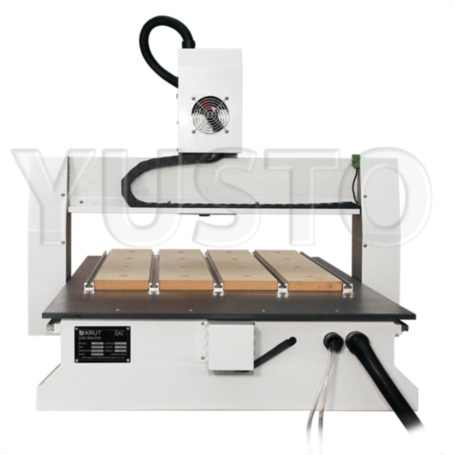

Рабочий стол фрезерного станка выполнен из алюминия и имеет пазы для крепления заготовки.

Станина станка стальная из профилированной трубы с последующим фрезерованием. Портал алюминиевый.

МЕХАНИЧЕСКАЯ ЧАСТЬ

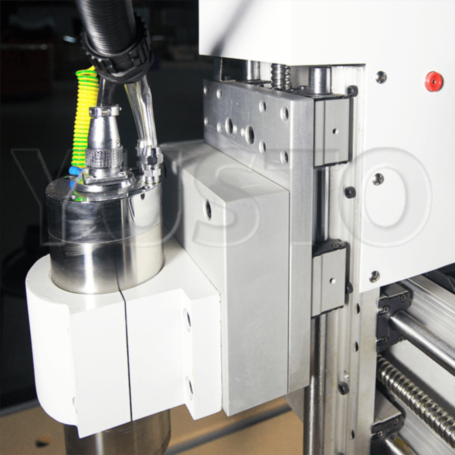

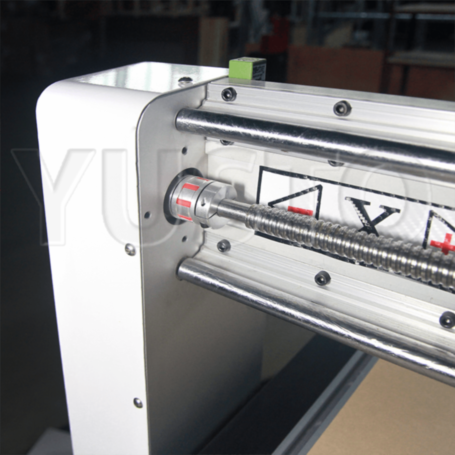

Механическая часть станка состоит из 3 шаговых двигателей (оси XYZ 57BYG), 3 ШВП диаметром XYZ-16 мм и квадратных линейных направляющих (XYZ - 15 мм).

Шарико-винтовая пара обеспечивает скорость работы станка до 6000 мм/мин. Скорость перемещения составляет до 8000 мм/мин.

Структура осей: две круглые линейные направляющие по сторонам, посередине ШВП (классическая компоновка).

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ

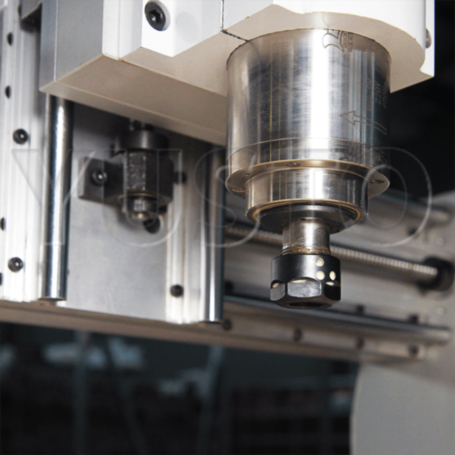

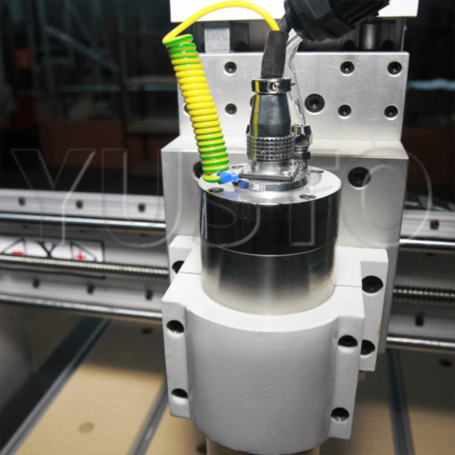

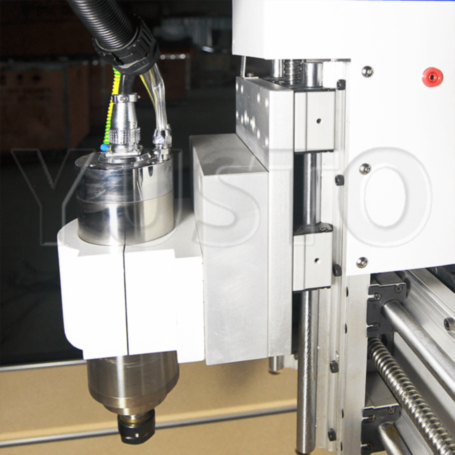

Фрезерный станок работает от электросети 220 Вольт (стандартная розетка с заземлением). Электрическая схема станка включает фильтр электропитания 10A, интерфейсную плату RichAuto A11, контроллер RichAuto A11, два блока питания, три блока управления шаговыми двигателями Leadshine, инвертор Fuling 2.2 кВт, шпиндель 2.2 кВт %%, вытяжной вентилятор 120 мм, три индуктивных концевых датчика, кнопку аварийного отключения, сигнальную лампочку работы и кнопку включения с ключом.

Система управления настольным станком построена на контроллере DSP RichAuto A11, который на аппаратном уровне обеспечивает управление работой фрезерного станка в реальном времени.
