Лазерная маркировка vs. ударная гравировка: полный анализ для промышленного применения

Маркировка промышленных изделий — это не просто нанесение информации, а обязательное требование для идентификации, отслеживания и соответствия стандартам. Особенно это касается таких ответственных изделий, как задвижки, где каждая единица должна иметь четкую и долговечную маркировку согласно ГОСТ, ISO или техническим регламентам. В этой статье мы проведем детальный анализ всех аспектов маркировки, сравним технологии и дадим четкие экономические обоснования для перехода на современные лазерные решения.

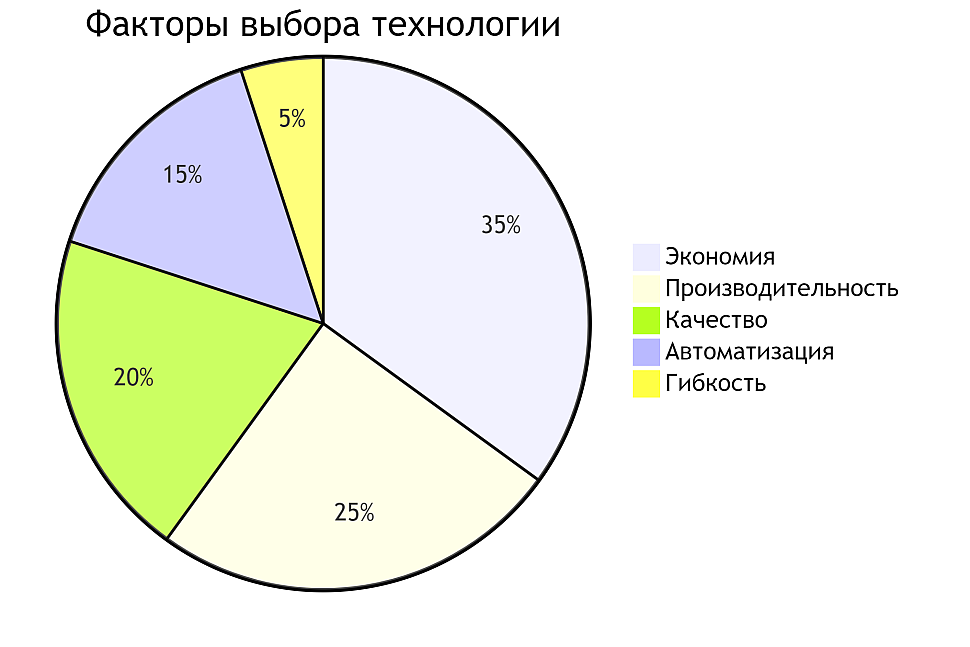

Почему будущее за лазерной маркировкой

1. Экономическая эффективность: Окупаемость менее года
2. Производительность: В 4-8 раз выше ударных методов
3. Гибкость: Одно оборудование для всех типов маркировки
4. Качество: Непревзойденная четкость и долговечность
5. Автоматизация: Полная интеграция в цифровое производство

Технологии маркировки: принципы работы и различия

Ударно-точечная маркировка (FLEXMARK и аналоги)

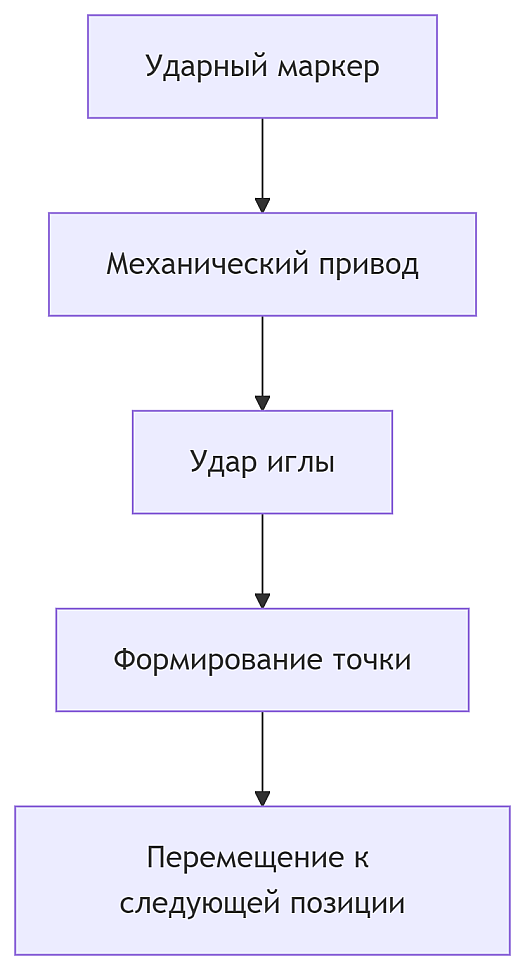

Принцип работы:
Механическое воздействие твердосплавной иглы на поверхность материала. Игла ударяет по поверхности, создавая углубления в форме символов. В некоторых моделях используется красящая лента для контраста.

Технические ограничения:

• Максимальная скорость: 5-10 символов в секунду
• Только простые шрифты и ограниченный набор символов
• Высокий уровень шума (до 85 дБ)
• Вибрация, требующая жесткого крепления оборудования

Лазерная маркировка MOPA (Kamach серии M)

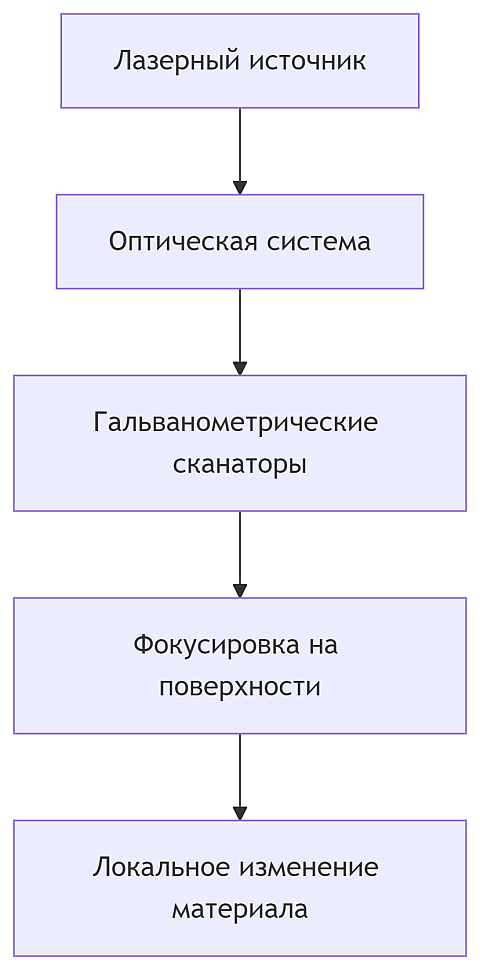

Принцип работы:
Оптический лазер с регулируемой длиной импульса (MOPA технология) создает высокоэнергетические импульсы, которые изменяют структуру поверхности материала без механического контакта.

Ключевые преимущества:

• Скорость до 7000 мм/с
• Возможность нанесения сложной графики, QR-кодов, штрих-кодов
• Полное отсутствие механического износа
• Бесшумная работа

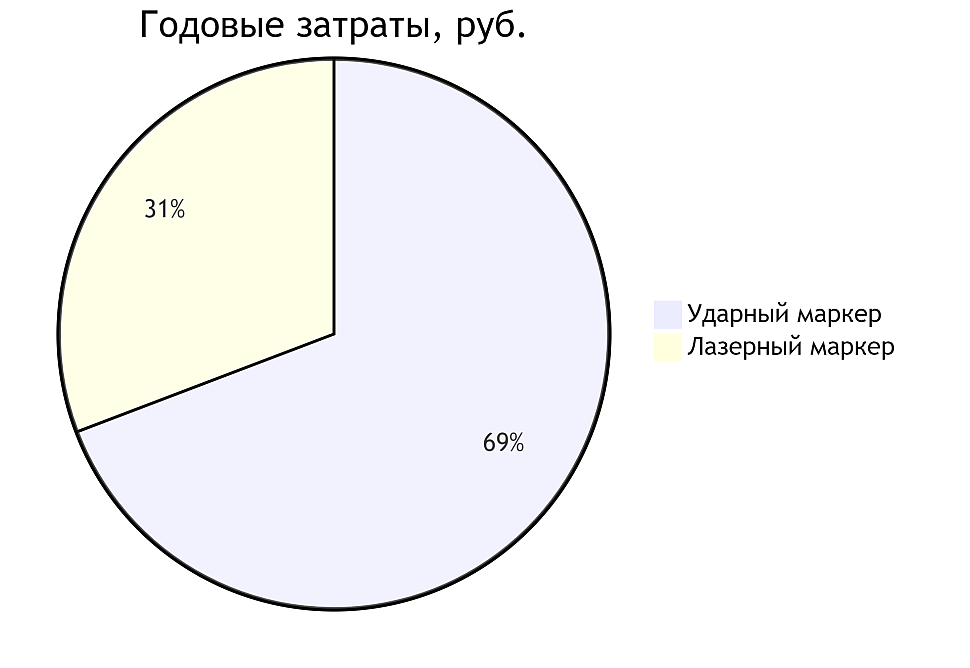

Экономическое обоснование: полный расчет ROI

Сравнительная таблица стоимости владения

Расчет окупаемости для производства задвижек

Исходные данные:

• Годовой объем: 50 000 задвижек
• Средняя маркировка: 20 символов
• Зарплата оператора: 50 000 руб/мес
• Режим работы: 2 смены по 8 часов

Расчет для ударного маркера:

1. Время на маркировку: 20 символов × 0.2 сек = 4 сек
2. Производительность: 900 изделий в смену
3. Требуется: 56 смен в месяц (2 оператора)
4. Трудозатраты: 2 × 50 000 = 100 000 руб/мес
5. Годовые расходы: (100 000 × 12) + 120 000 + 85 000 = 1 405 000 руб

Расчет для лазерного маркера:

1. Время на маркировку: 20 символов × 0.05 сек = 1 сек
2. Производительность: 3600 изделий в смену
3. Требуется: 14 смен в месяц (1 оператор)
4. Трудозатраты: 50 000 руб/мес
5. Годовые расходы: (50 000 × 12) + 25 000 = 625 000 руб

Экономия:
1 405 000 - 625 000 = 780 000 руб в год

Окупаемость:
(880 000 - 700 000) / 780 000 ≈ 3 месяца

Техническое сравнение технологий

Качество маркировки

Почему ударные маркеры еще используются?

1. Консерватизм производства: "Всегда так делали"
2. Нормативные требования: Некоторые устаревшие ГОСТы прямо предписывают ударный метод
3. Первоначальная стоимость: Кажущаяся дешевизна оборудования
4. Недостаток информации: Руководители не знают о современных возможностях

Но! Современные стандарты (ISO 9001, ГОСТ Р 52769-2007) допускают лазерную маркировку как более совершенный метод.

Выбор модели лазерного маркера

Сравнение серий Kamach

Автоматизация процессов

Уровни автоматизации

1. Ручной режим
   • Оператор вводит каждый параметр
   • Время настройки: 5-10 минут на изделие
   • Риск ошибок: высокий
2. Автофокусировка
   • Снижение времени настройки до 1-2 минут
   • Датчик высоты автоматически регулирует фокус
3. Интеграция с 1С
   • Данные берутся из ERP-системы
   • Нулевой риск ошибок в нумерации
   • Журналирование каждой операции
4. Производственная линия
   • Роботизированная подача деталей
   • Полностью автоматический процесс
   • До 1000 маркировок в час без оператора

Пример внедрения на производстве задвижек:
После интеграции с 1С время маркировки сократилось с 3 минут до 15 секунд на изделие, а количество ошибок в маркировке упало до нуля.

Особенности маркировки задвижек и нормативные требования

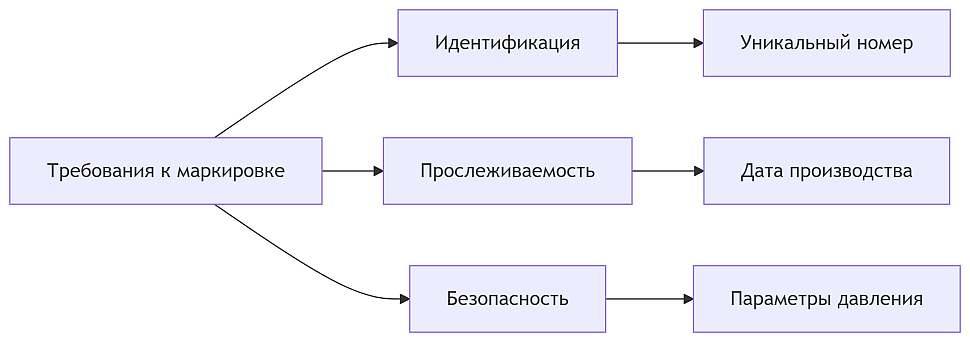

Промышленные задвижки относятся к категории ответственных изделий, для которых маркировка регламентируется строгими стандартами:

1. Обязательные данные для маркировки:
   • Заводской номер
   • Дата изготовления
   • Материал корпуса
   • Рабочее давление
   • Диаметр прохода
   • Знак соответствия
   • Клеймо ОТК
2. Нормативные документы:
   • ГОСТ Р 52769-2007 "Арматура трубопроводная"
   • ГОСТ 9544-2015 "Задвижки"
   • ТР ТС 032/2013 "О безопасности оборудования под давлением"

Проблемы ударной маркировки для задвижек

1. Деформация уплотнительных поверхностей:
   • Вибрация при ударе может нарушить геометрию седла
   • Риск микротрещин в ответственных зонах
2. Ограничения по материалам:
   • Невозможность маркировки на упрочненных поверхностях
   • Проблемы с чугунными задвижками (крошение материала)
3. Скоростные ограничения:
   • Среднее время маркировки одной задвижки: 2-3 минуты
   • Необходимость жесткой фиксации изделия

Пример из практики:
На заводе "Гидроарматура" при переходе с ударных маркеров на лазерные:

• Брак по маркировке снизился с 3,2% до 0,1%
• Производительность увеличилась в 4 раза
• Экономия на переналадках составила 1,2 млн руб/год

Преимущества лазерной маркировки для задвижек

1. Технологические преимущества

Для разных материалов:

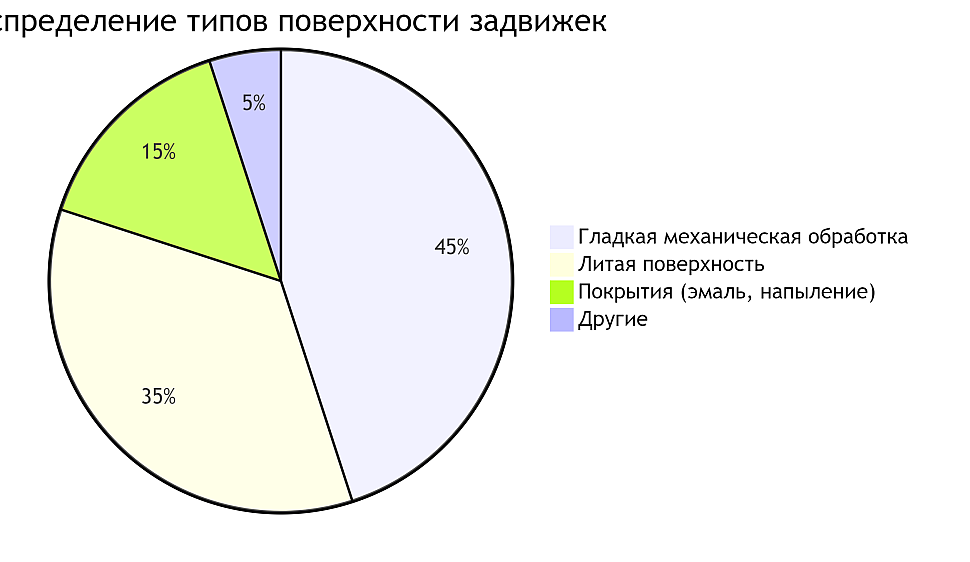

Для разных типов поверхности:

2. Экономическая эффективность

Сравнительная таблица для производства 1000 задвижек в месяц:

Годовая экономия:
(24 450 - 10 200) × 12 = 171 000 руб на каждые 1000 задвижек в месяц

Интеграция в производственный процесс

1. Варианты компоновки маркировочной станции

Для мелкосерийного производства:

• Ручная подача задвижек
• Поворотный стол для позиционирования
• Визуальный контроль оператора

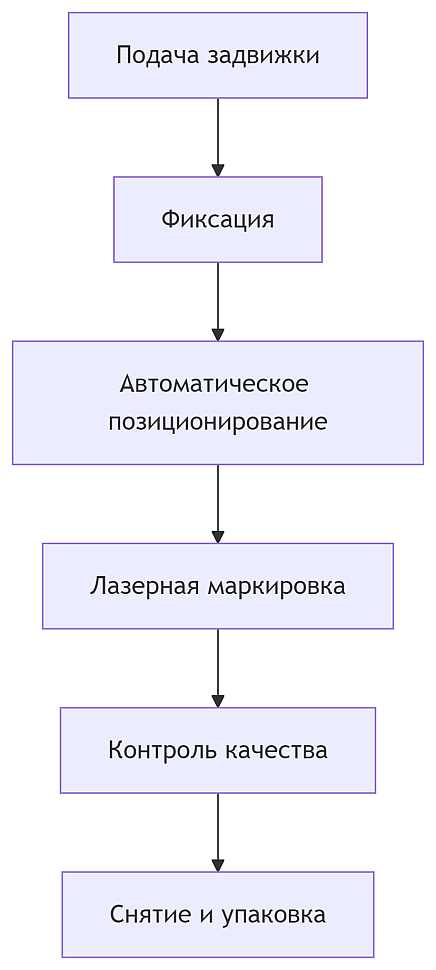

Для серийного производства:

• Конвейерная лента с автоматическим позиционированием
• Роботизированный манипулятор
• Система автоматического распознавания положения

2. Программное обеспечение и управление

Функционал доработка ПО Ezcad3:

• Автоматическая генерация маркировки по шаблону
• База данных маркировочных кодов
• Интеграция с системами учета (1С, SAP)
• Статистика и отчетность
• Удаленное управление и мониторинг

1. Подбор мощности лазера

Рекомендации для задвижек:

2. Дополнительные опции

Полезные аксессуары:

• Поворотная ось для маркировки на фланцах
• Система дымоудаления
• Защитный кожух с безопасным доступом
• Система визуального контроля маркировки

Ответы на частые возражения

1. "У нас уже есть ударные маркеры":
   • Расчет срока окупаемости замены
   • Демонстрация потерь от текущего метода
   • Возможность параллельного использования в переходный период
2. "Лазерная маркировка не соответствует стандартам":
   • Предоставление разрешительной документации
   • Примеры успешного прохождения сертификации
   • Консультация с органами по сертификации
3. "Это слишком сложно внедрять":
   • Полный цикл внедрения "под ключ"
   • Обучение персонала
   • Гарантийное и постгарантийное обслуживание

Стратегические преимущества перехода

1. Конкурентное преимущество:
   • Возможность маркировки сложных кодов и QR-кодов
   • Повышение доверия заказчиков
   • Соответствие международным стандартам
2. Готовность к Industry 4.0:
   • Интеграция в цифровые производственные системы
   • Полная прослеживаемость продукции
   • Автоматизированный сбор данных
3. Перспективы развития:
   • Возможность маркировки новых материалов
   • Адаптация к изменяющимся стандартам
   • Масштабируемость системы

Переход на лазерную маркировку — это не просто замена оборудования, а стратегическое решение для повышения эффективности, качества и конкурентоспособности вашего производства задвижек.
