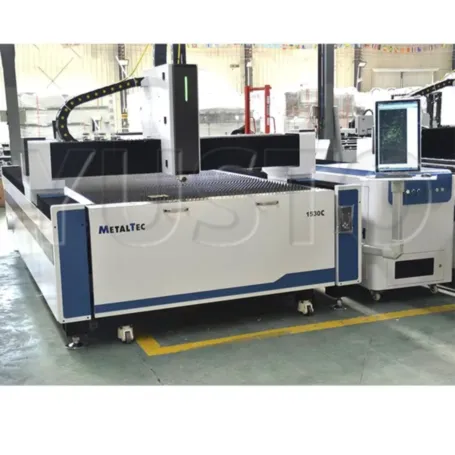

Лазерный станок для резки металла MetalTec 1530C (3000 Вт)
Лазерный станок для резки металла MetalTec 1530C (3000 Вт)
- Гарантия 24 мес
- Настройка, запуск, обучение
Волоконный лазерный станок MetalTec 1530С - это современное оборудование, созданное для обработки металла с использованием передовой лазерной технологии. У него есть несколько важных характеристик и преимуществ, которые следует отметить:
1. Обработка различных материалов: MetalTec 1530С может обрабатывать сталь до 22 мм, нержавеющую сталь до 10 мм и алюминий до 7 мм. Он специализируется на резке листового материала, что делает его идеальным решением для различных промышленных задач.
2. Высокая производительность: благодаря системе ручной смены столов, MetalTec 1530C может достичь высокой производительности в сравнении с традиционными лазерными станками. Это связано с сокращением времени на переустановку материалов и выемку изделий, что позволяет значительно увеличить загрузку станка и снизить себестоимость производства.
3. Точность и качество обработки: MetalTec 1530C оснащен современной системой числового программного управления (ЧПУ) с функцией NESTING, которая обеспечивает высокую точность и качество обработки изделий. С его помощью можно достичь точности позиционирования на уровне ± 0,03 мм и повторяемости на уровне ± 0,02 мм, что гарантирует точную и повторяемую обработку металла.
4. Надежность и простота обслуживания: MetalTec 1530C отличается высокой надежностью и простотой обслуживания, что упрощает его эксплуатацию и снижает затраты на техническое обслуживание. Это важно для производственных предприятий, которым требуется непрерывная работа оборудования.
Волоконный лазерный станок MetalTec 1530C является эффективным и надежным решением для обработки металлических изделий. Он обеспечивает высокую производительность, точность и качество обработки, а также удобство в эксплуатации. Это делает его идеальным выбором для предприятий, которым важно достичь высоких результатов в производстве металлических изделий.

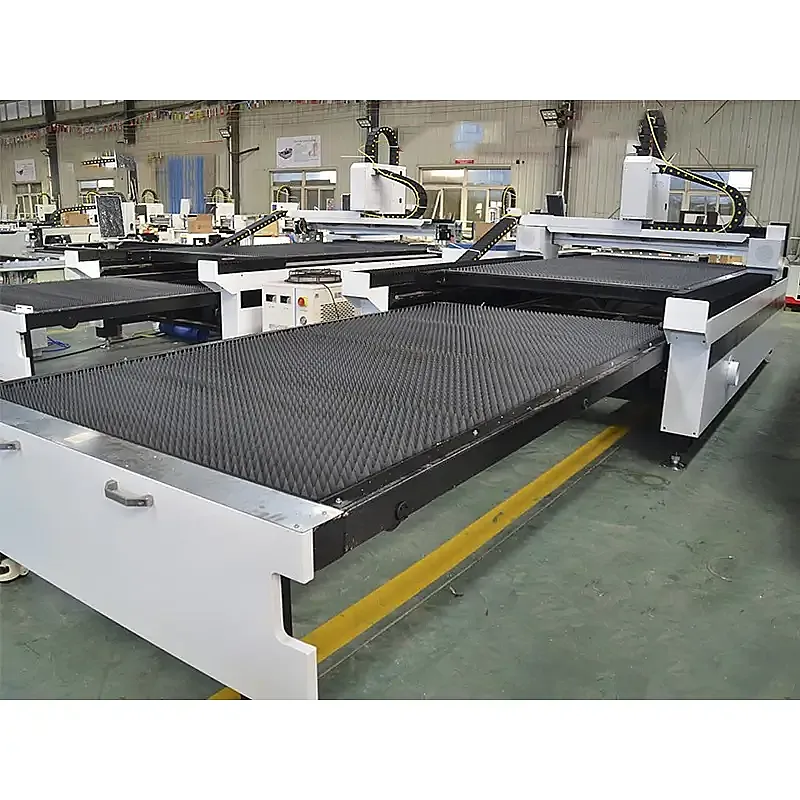

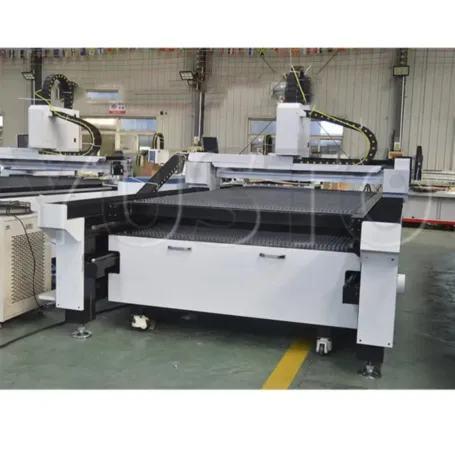

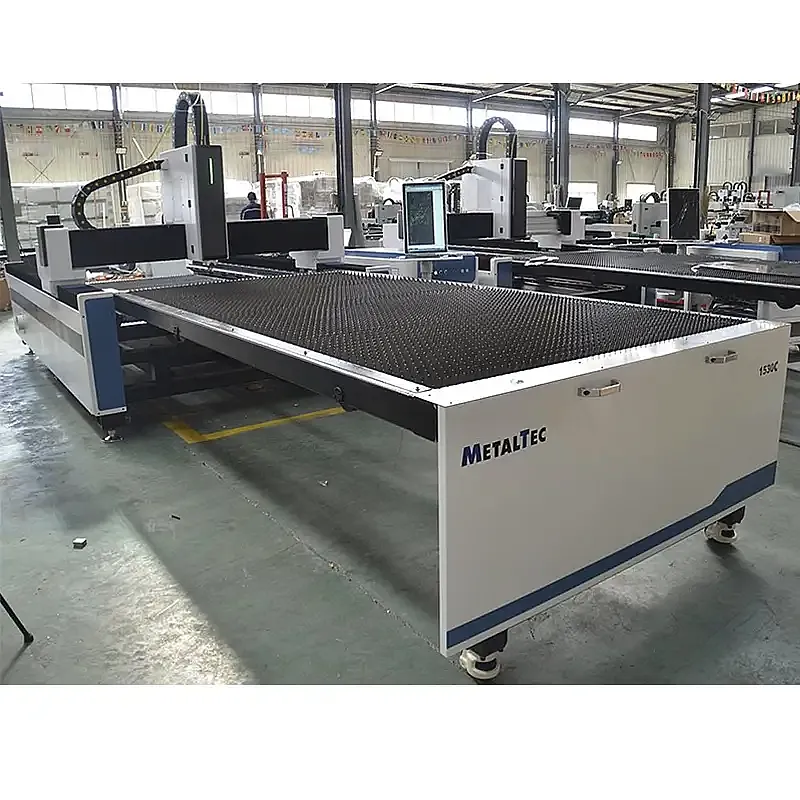

Ручная смена рабочих столов ✓ Повышение производительности до 3 раз ✓ Снижение простоя, за счет сокращения времени на переустанов ✓ Гибкость при исполнении малых и больших заказов. Позволяет гибко подойти к организации производственного процесса и позволяет подстроится под загрузку. Нивелирует простой при выборке изделий и позволяет быстрее перейти к резке материала. Без необходимости смены столов станок можно сдвинуть, чтобы занимал меньше места. В процессе резки на первом столе оператор извлекает вырезанные изделия со второго стола не останавливая работу станка. Порезали на первом столе и выбрав изделия работник укладывает на рабочую поверхность лист металла.Работа на одном столе

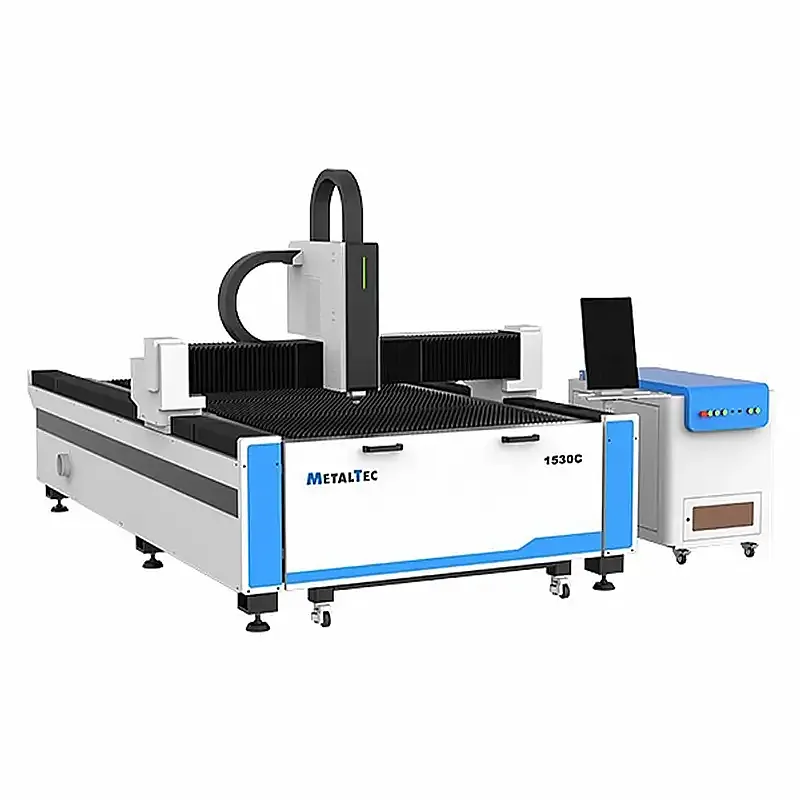

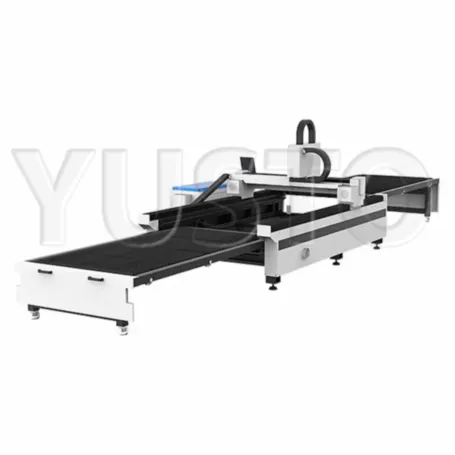

Выдвинут второй стол

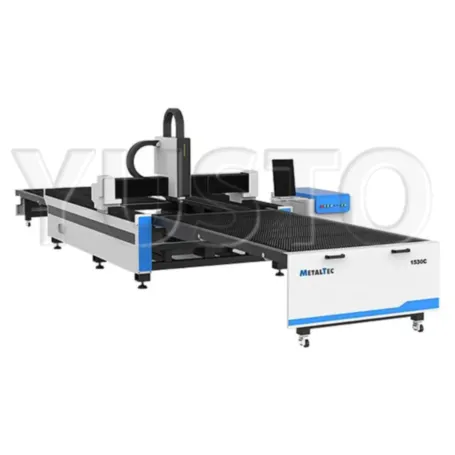

Выдвинут первый стол

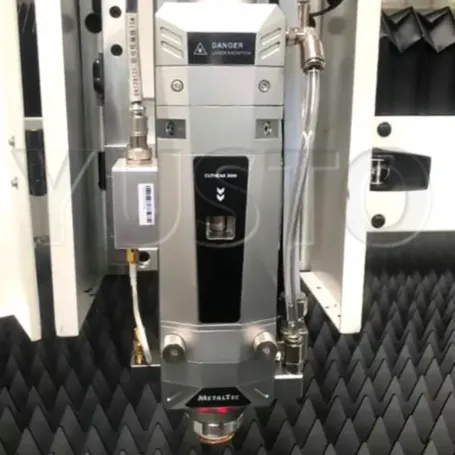

Лазерная голова с автоматическим фокусом METALTEC CH3000 ✓ Точная регулировка фокуса ✓ Диапазон регулировки ± 9 мм ✓ Герметичный корпус ✓ Легкая замена защитных стекол и дюз В голову интегрирована система преодоления препятствий SAFE 360, которая снижает риск столкновения с препятствиями в процессе работы. Это обеспечивает безопасность оборудования и предотвращает возможные повреждения или остановки производства. Лазерная голова METALTEC CH3000 оборудована надежной системой охлаждения коллиматорных и фокусных линз, что предотвращает их перегрев и обеспечивает стабильную работу головы в течение длительного времени.
Мощный лазерный источник Raycus ✓ Время работы до 100 000 часов. ✓ Новое поколение, где все подстройки под режимы работы происходят автоматически. ✓ Большая мощность Array позволяющая резать: сталь до 22 мм, нержавейку до 10 мм, алюминий до 7 мм. ✓ Сервисный центр в России. Наиболее известный и стабильный оптоволоконный источник из КНР. Высокое КПД работы и стабильность излучения в совокупности с возможностью настройки частоты, модуляции и мощности.
Локализация для российского рынка программное обеспечение для управления лазерным станком для резки металла.
Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF, AI, PLT, NC, TXT, CNC, G, PLT. Файлы, для лазерной резки, создаются в CAD программах, таких как: Компас, AutoCAD, SOLIDWORKS, а также в графических редакторах CORELDRAW, ILLUSTRATOR и тдПрограмма RUCUT V2 (SC2000 NESTING)
Сокращает риск брака за счет автоматического определения положения листа на рабочем столе станка перед началом запуска станка в резку.
Оптимизирует раскладку чертежей на листе сокращая объем "отход" и увеличивает выпуск. Раскладка делается автоматически с необходимыми параметрами.
Позволяет быстрее эвакуировать лист с вырезанными заготовками для их последующего разбора, что позволяет сократить простой при обработке тонких материалов.
Позволяет настроить "недорез" деталей с возможным последующим дорезанием для ускорения процесса обработки и снижения риска удара головы о не выпавшую элемент.
Автоматическая и ручная установка точек врезок "линия", "дуга", "линия + дуга" для оптимальной обработки заготовки.
Настройка точек охлаждения в углах полезна для уменьшения деформации металла в следствии перегрева.
Позволяет сократить ошибки при создании файла и уменьшить время на его подготовку.
Компенсации помогут работать с толстыми и сложными металлами и достичь необходимой точности.

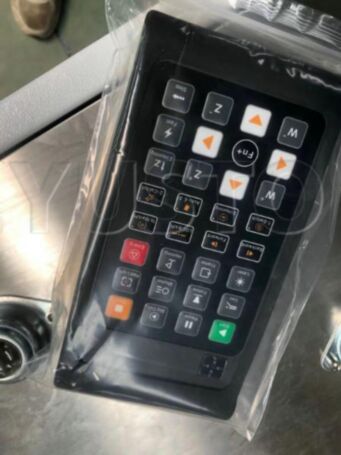

Беспроводной пульт управления ✓ Легкий и надежный ✓ Долго держит заряд ✓ Интуитивное управление станком ✓ Выделенные функциональные области Беспроводной пульт удобно держится в руках и имеет магнитную основу для фиксации на корпусе станка. Кнопки на панели разделены на 3 зоны, а наиболее часто используемые выделены цветом, что позволяет быстро сориентироваться оператору в работе.
Цельносварная станина из толстостенных стальных профильных труб с последующей термической обработкой и последующим отпуском для снятия внутренних напряжения металла, позволяет добиться жесткости конструкции, и как вследствие безупречной точности. Портал имеет сложную структуру ребер обеспечивающих его геометрическую стабильность, за счет избыточной жесткости, что исключает деформацию со временем. Меньший вес, в сравнении со стальным порталом, снижает нагрузку на кинематику и увеличивает ее срок службы. Обеспечивают высочайшую линейную точность перемещения на высоких скоростях перемещения лазерной головы. ШВП обладает высочайшей точностью и плавностью хода, важных для работы оси Z, а также длительный сроком эксплуатации в тяжелых цеховых условиях. По осям XY установлены косозубые рейки YYC (Тайвань). Удобно расположенная панель на вынесенном кронштейне с возможность регулировки удобного расположения. Под монитором удобно расположить клавиатуру и мышь. Быстрые, точные и мощные сервомоторы по осям: X - , Y - , Z - 400 Вт) установлены по всем осям. Для повышения крутящего момента применены не требующие обслуживания планетарные редукторы SHIMPO-NIDEС (Япония). Позволяет высокой эффективностью удалять продукты горения из зоны обработки. Высокопроизводительный чиллер с двумя контурами охдаждения (голова, источник). Контроль за оптимальной температурой работы происходит автоматически.Конструктивные особенности
Цельносварная станина
Портал из авиационного алюминия
Высокоточные линейные направляющие повышенной точности Hiwin (Тайвань) осям X/Y/Z-30, 25, 15 мм.
Прецизионные ШВП TBI (Тайвань)
Стойка управления
Высококачественные серводвигатели
Аспирационная установка
Промышленный чиллер
Преимущества криоцилиндра: ✓ Всего один бак - Заменяет палету баллонов; ✓ Комфортная заправка - Объем больше, заправка реже. Больше работы - меньше простой; ✓ Сжиженный газ - заправка больше, расходы меньше; ✓ Удобно перемещать - оснащены рамой на колёсах, которую легко и просто перемещать; Уменьшает время простоя за счет сокращения времени обслуживания. Меньше затрат на администрирование и контроль сервисного обслуживания. Меньше рисков связанных с перемещением баллонов для заправки, так как машина-запращик приедет к вам и заправит на месте. Значительно экономнее и технологичнее, чем установка палета с баллонами. Чище газ и качественнее рез. Криоцилиндр - это опция! Менеджеры проконсультируют и подберут подходящий вам криоцилиндр.Опционально: Криоцилиндр - стабильная подача газа и высокое качество реза
Производительность лазерной резки металла от 3000 Вт до 8000 Вт
Углеродистая сталь (кислород)
Mощность источника, вт
3000
4000
6000
8000
Толщина, мм
Скорость резки, м/мин
1
34
38
42
46
2
7.5
7.8
8.2
8.5
3
4.4
5
5.5
6
4
3.8
4.4
5
5.5
5
3.2
3.4
3.6
3.8
6
2.8
3.2
3.4
3.6
8
2.2
2.6
3
3.4
10
1.6
2
2.4
2.7
12
1.4
1.8
2
2.2
14
1
1.2
1.3
1.4
16
0.8
1
1.1
1.2
18
0.7
0.9
1
1.1
20
0.6
0.7
0.9
1.1
22
0.5
0.7
0.9
1
24
0.6
0.8
0.9
26
0.6
0.7
Нержавеющая сталь (азот)
Mощность источника, вт
3000
4000
6000
8000
Толщина, мм
Скорость резки, м/мин
1
34
38
41.4
44.2
2
15.4
24.4
28.6
32
3
8.6
12.8
15.8
18.5
4
5.5
7.4
9.4
11.2
5
4.3
5.1
6
6.8
6
3.1
3.8
4.7
5.6
8
2
2.4
3.3
4.2
10
0.8
1.1
1.3
1.5
12
0.5
0.7
1.1
1.4
14
0.6
0.8
1
16
0.6
0.8
Алюминий (азот)
Mощность источника, вт
3000
4000
6000
8000
Толщина, мм
Скорость резки, м/мин
1
34
38
42
46
2
15
21
25.5
29.3
3
7.6
11.5
14.6
17.5
4
4
5.2
5.8
6.6
5
3.3
4.4
4.9
5.3
6
2.1
3.4
4.1
4.8
8
0.9
1.3
2
2.6
10
0.6
1.1
1.7
2.2
12
0.5
0.8
1.1
14
0.4
0.6
0.8
16
0.5
0.7
Медь (азот)
Mощность источника, вт
3000
4000
6000
8000
Толщина, мм
Скорость резки, м/мин
1
22
26
32
38
2
8
10
12
14
3
5.2
6
6.4
6.8
4
4
4.8
5.4
5.7
5
1.8
2.6
3.2
3.7
6
1.4
1.8
2.2
2.5
8
0.6
0.9
1.2
1.5
10
0.4
0.6
0.8
12
0.4
0.5
Применение лазерного станка Metaltec 1530C в обработке металла имеет широкий спектр применения и может быть востребовано в разных отраслях. В данной статье мы рассмотрим некоторые из них:
1. Производство металлических компонентов: металлорез является незаменимым инструментом в машиностроении и тяжелой промышленности. Он позволяет точно и быстро резать металл различной толщины и формы, что является основой для создания многих машин и оборудования.
2. Металлоконструкции и изготовление металлических изделий: лазерный резак обеспечивает высокую точность и качество резки металла, что делает его идеальным для изготовления различных металлических конструкций, включая мебель, ограждения, каркасы и другие изделия.
3. Декоративное искусство из металла: оборудование позволяет создавать сложные и красивые детали и элементы из металла. Это может быть особенно полезно в производстве декоративных предметов, украшений, светильников и других изделий с элементами из металла.
Лазерный станок по металлу Metaltec 1530C является надежным и современным инструментом для обработки металла. Он обеспечивает высокую эффективность и качество резки, что делает его незаменимым в производстве и обработке металлических изделий.
