Серия KAMACH FLYCUT: лазерная маркировка «в полёте» для конвейерного производства
Почему летящая маркировка — будущее производственных линий?
Традиционные методы нанесения информации — термотрансферные принтеры, струйные маркеры, этикетки — уступают по долговечности, скорости и гибкости. Лазерная маркировка «в полёте» (FLYCUT) позволяет наносить стойкую, нестираемую информацию прямо на изделие или упаковку без остановки конвейера.
Серия KAMACH FLYCUT — это семейство промышленных лазерных маркеров, созданных для решения задач:
- Нанесение даты производства и срока годности
- Серийная нумерация продукции
- Маркировка по системе «Честный знак»
- QR-коды, Data Matrix, штрихкоды
- Логотипы, тексты, векторная графика
Какой лазер выбрать? Сравнение технологий
Серия KAMACH FLYCUT доступна в трёх исполнениях — под разные материалы и задачи:

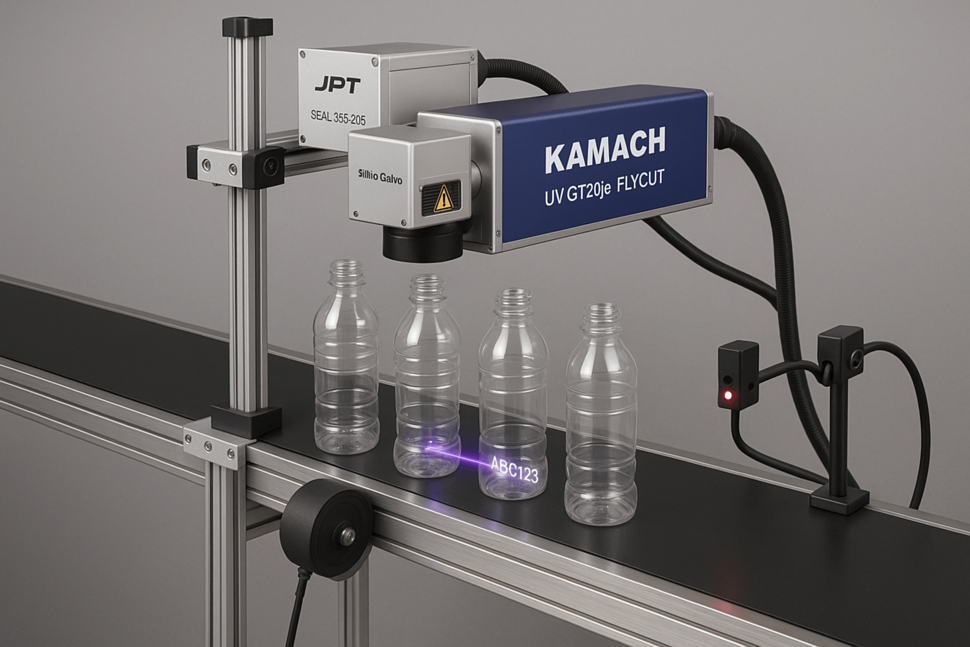

UV (ультрафиолетовый)
- Длина волны: 355 нм
- Идеален для «холодной» маркировки: стекло, пластик (ПЭТ, ПП), пленки, керамика, электроника. Минимальное термовоздействие — нет оплавления.
- Применение: фармацевтика, «Честный знак», микроэлектроника.
Fiber (волоконный, Q-switch)
- Длина волны: 1064 нм
- Стандарт для металлов: сталь, алюминий, титан, латунь. Высокая скорость, долгий срок службы (100 000 ч).
- Применение: автопром, инструменты, детали с VIN-кодами.
Fiber MOPA
- Гибкость: регулируемая частота и длительность импульса.
- Позволяет делать цветную маркировку на нержавейке, а также глубокую гравировку и тонкую маркировку на одном устройстве.
- Применение: ювелирные изделия, премиум-упаковка, медицинские инструменты.
CO₂-лазеры в серии FLYCUT не используются — они плохо работают по металлам и не подходят для высокоскоростной конвейерной маркировки.
Типовые задачи и отрасли применения
Пищевая промышленность
Нанесение даты, партии, срока годности на картон, ПЭТ-бутылки, алюминиевые банки. УФ-маркер не повреждает упаковку и соответствует санитарным нормам.
Фармацевтика
Маркировка по требованиям «Честного знака»: Data Matrix + серийный номер + дата. Стойкость к спирту и стерилизации.
Электроника
Микромаркировка плат, чипов, корпусов. UV-лазер не вызывает термического повреждения компонентов.
Автомобильная промышленность
VIN-коды, QR-коды на двигателях, рамах, деталях. Волоконный лазер обеспечивает стойкость к вибрации, маслу и высоким температурам.
Контроллер JCZ J2000: мозг системы FLYCUT
Все маркеры KAMACH FLYCUT работают на базе промышленного контроллера JCZ J2000 — автономного, без зависимости от ПК.
Ключевые возможности:
- Поддержка всех режимов летящей маркировки:
Pipeline,Probe,Continuous,Cache - Интеграция с энкодером для компенсации скорости конвейера
- 2 программируемых входа (IN0/IN1) и 2 выхода (OUT0/OUT1)
- Встроенный красный прицельный луч для настройки зоны
- Калибровка: внутренняя и 9-точечная
- Поддержка векторных (AI, DXF, PLT) и растровых форматов
Режимы запуска маркировки:
| Режим | Описание |
|---|---|
Pipeline | Маркировка с фиксированным шагом (например, каждые 200 мм) |
Probe | Запуск по сигналу от оптического датчика (OMRON) |
Continuous | Непрерывная маркировка после одного триггера |
Instant Stop | Для статической маркировки после остановки конвейера |
Как загружать данные в маркер? Ручной и автоматический ввод
1. Ручной ввод
Через сенсорный экран можно:
- Вводить фиксированный текст
- Настраивать серийные номера с шагом и сбросом
- Выбирать дату/время с возможностью смещения
- Загружать TXT-файлы с USB (например, список партий)
2. Автоматический ввод из внешних систем
Контроллер J2000 поддерживает приём данных через:
- Ethernet (TCP/IP) — в режиме клиента или сервера
- RS-232 — через COM-порт
Формат данных: текстовая строка в кодировке UTF-8 или ASCII, завершённая символами CR+LF (\r\n).
Важно: в проекте маркировки должен быть добавлен объект «Communication» (раздел Text → Communication), иначе данные игнорируются.
Пример: отправка данных из 1С 8.3
Процедура ОтправитьВМаркер(Значение)
IP = "192.168.1.100"; Порт = 8000;
Соединение = Новый СоединениеСокет();
Попытка
Соединение.УстановитьСоединение(IP, Порт);
Сообщение = Значение + Символы.ПС; // CR+LF
Байты = Строка.ПолучитьБайты(Сообщение, КодировкаТекста.UTF8);
Соединение.Записать(Байты);
Соединение.Закрыть();
Исключение
Сообщить("Ошибка: " + ОписаниеОшибки());
КонецПопытки;
КонецПроцедурыВызов: ОтправитьВМаркер("SN20251017001");
Преимущества серии KAMACH FLYCUT
Высокая производительность
Скорость до 7000 мм/с. Маркировка без остановки конвейера — до 200 изделий/минуту.
Стабильность качества
Энкодер компенсирует изменения скорости — маркировка не растягивается и не сжимается.
Готовность к автоматизации
Интеграция с 1С, MES, ПЛК за 1 день. Не требует специальных протоколов.
Низкие эксплуатационные расходы
Нет чернил, лент, этикеток. Срок службы лазера — 100 000 часов.
Соответствие «Честному знаку»
Поддержка Data Matrix с ECC200, корректное позиционирование, стойкость к истиранию.
Полная автономность
Не требует внешнего ПК. Всё управление — через сенсорный экран.
Экономическая эффективность: почему это выгодно?
Сравним с традиционным струйным маркером:
| Параметр | Струйный маркер | KAMACH FLYCUT (UV/Fiber) |
|---|---|---|
| Расходные материалы | Чернила, растворители (~150 000 ₽/год) | Нет |
| Срок службы | 3–5 лет | 10+ лет |
| Точность | ±2 мм | ±0.1 мм |
| Скорость | до 3 м/с | до 7 м/с |
| Интеграция с 1С | Сложная, через шлюзы | Прямая, TCP/IP |
ROI: окупаемость за 6–12 месяцев за счёт экономии на расходниках и снижения брака.
Часто задаваемые вопросы
\r\n. Пример кода для 1С 8.3 приведён в разделе «Обмен данными».
Готовы автоматизировать маркировку на вашей линии?
Серия KAMACH FLYCUT — это надёжное, быстрое и экономичное решение для любого производства.
Связаться с инженеромПоставка по РФ и СНГ. Гарантия 24 месяца на лазерный источник.
