Настройка программы CorelDraw X5 для сквозного импорта в SignCut

С появлением новой версии графического редактора CorelDraw возникла необходимость настройки сквозного импорта из CorelDraw в SignCut. В предыдущих версиях графического редактора данной проблемы не возникало и все происходило нажатием одной кнопки.

Данную настройку необходимо производить каждый раз при переустановке ПО

Описание проблемы:

В последней версии CorelDraw изменился алгоритм экспорта рабочего файла в формат *.ai (adobe illustrator) с которым работает программа SignCut, поэтому необходимо перенастроить данный алгоритм. Если настройки не выполнены то появится сообщение об ошибке Error. Cannot open embedded pdf-files. Save the file in older AI or EPS format and try again.

Фрезерный станок ЧПУ VENO K45MT2040
Фрезерный станок ЧПУ VENO K45MT2040
Рабочее поле: 2000х4000 мм. Мощность шпинделя: 4,5 кВт. Цанговый патрон: ER-32. Высота портала:...
1 099 000
Нет отзывов
Лазерный станок CO2 по металлу KAMACH 1390 ZET
Лазерный станок CO2 по металлу KAMACH 1390 ZET
Рабочее поле, мм: 1300х900. Мощность излучателя, Вт: 130-160 RECI w6. Система управления RuiDa...
954 900
Нет отзывов
Лазерный станок по металлу VENO 1530 GE II 1000
Лазерный станок по металлу VENO 1530 GE II 1000
Мощность лазера: 1000 Вт. Рабочее поле: 3000х1500 мм. Источник: Maxphotonics. Опция: RayCus, IPG....
2 790 000
Нет отзывов
Товар добавлен в корзину

Способ решения:

1. Установить последнюю версию программного продукта SignCut

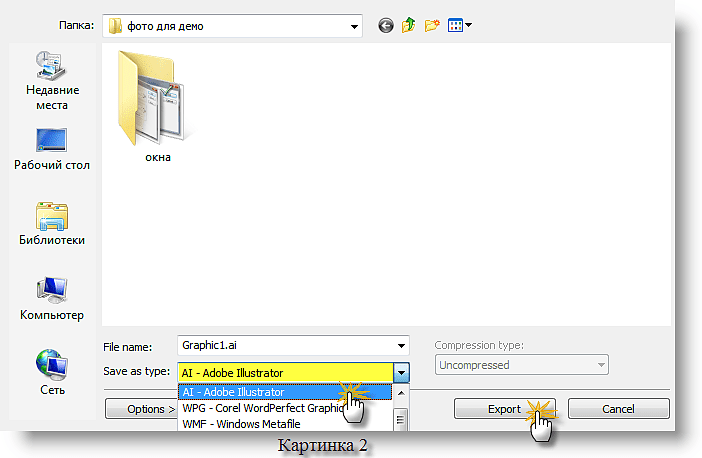

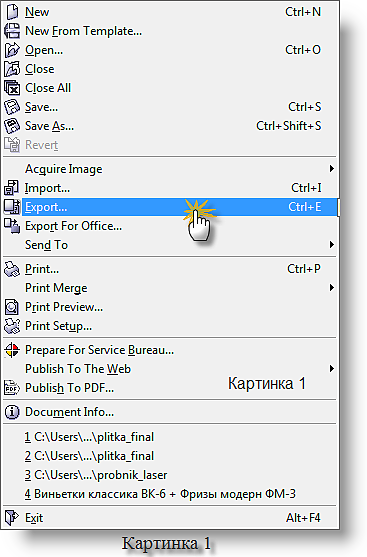

2. В графическом редакторе CorelDraw настроить параметры экспорта. Для этого надо открыть программу и создать рабочий файл или открыть ранее созданный. Зайти в меню [ФАЙЛ], выбрать пункт [ЭКСПОРТ] (картинка 1). В появившемся окне выбрать тип файла [AI -Adobe illustrator] и нажать [ЭКСПОРТ] (картинка 2).  В следующем окне надо выставить параметры, как показано на картинке 3. Нажмите [OK](произойдет сохранение файла)

Если Вы не находите окно с выбором параметров экспорта файлов в формате Adobe Illustrator, вам необходимо переустановить CorelDraw или обратиться к производителю графического редактора
