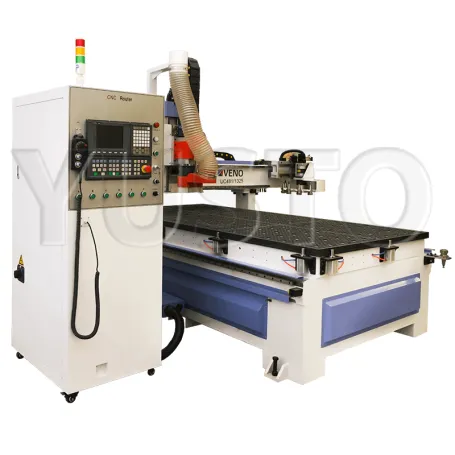

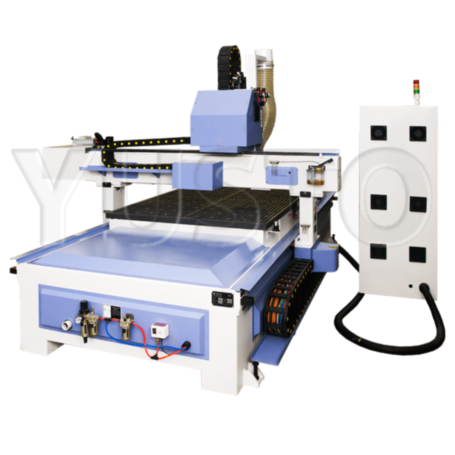

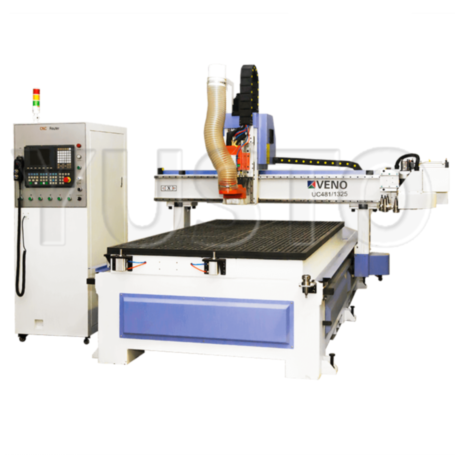

Фрезерный станок со сменой инструмента VENO UC481-1530

Фрезерный станок со сменой инструмента VENO UC481-1530

Размер рабочего стола3000х1500 мм
Мощность шпинделя9.6 кВт
Координаты управления3
Система управленияSYNTEC 6MB
Высота портала по оси Z200 мм
Смотреть все характеристики
От 2 519 000 Р
Фрезерный станок со сменой инструмента VENO UC481-1530 теперь в вашей корзине покупок

Быстрая доставка

  • Доставка по всей России
  • Отправка заказов в кратчайшие сроки

Оплата

  • Наличные при получении
  • Банковская карта
  • Безналичный платеж
Обрабатываемые материалы

Успех строиться на правильных и выверенных решениях. Четкий план и технологии - это средства достижения цели. Быть быстрым и гибким требования рынка, которому надо соответствовать и учитывать при подборе решений.

Фрезерный станок с автоматической сменой инструмента будет правильным решением отвечающее потребностям современного производственного предприятия в сфере деревообработки, мебельного производства. Выбрав станок VENO UC481 Вы выбираете высокотехнологичное и современное оборудование.

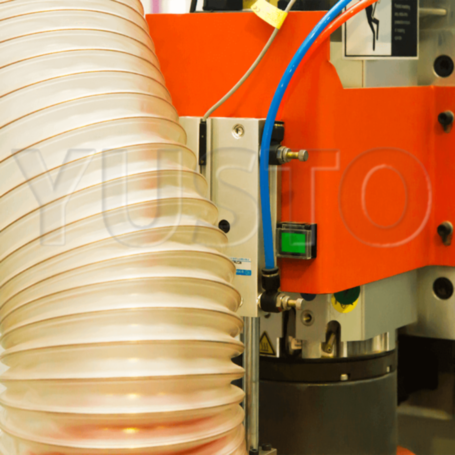

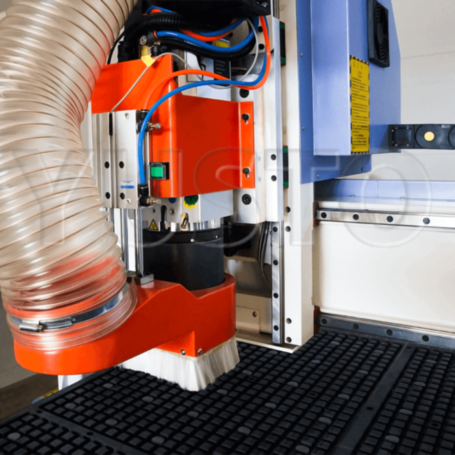

Быстрый станок со скоростью до 45000 мм/мин и мощным современный шпиндель 9.6 кВт (HSD ES951 ISO 30) итальянского производства. Станина и портал выполнены из стальной профилированной толстостенной трубы с усилением до10 мм. Портальные стойки стальные усиленные с толщиной стенки 10 мм. Конструкция станка сваривалась, отпускалась и фрезеровалась и соответствуют современным требованиям точности и жесткости.

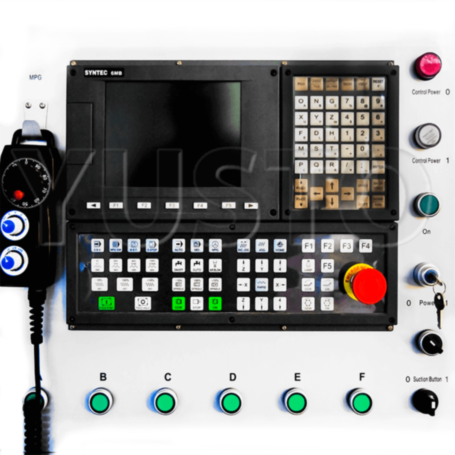

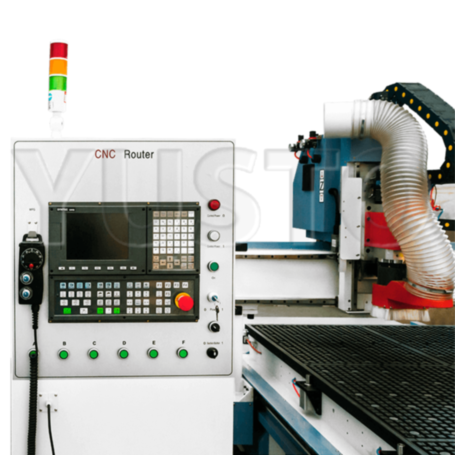

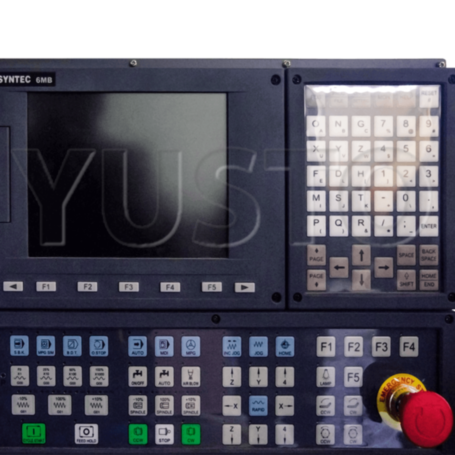

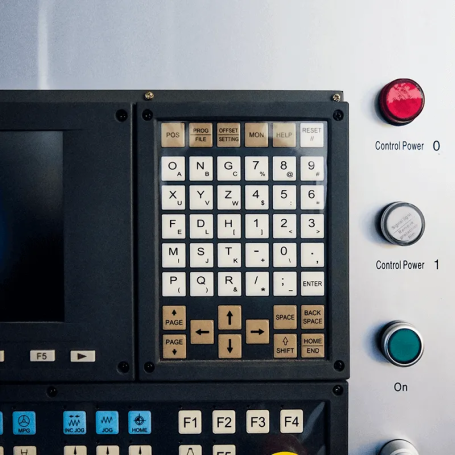

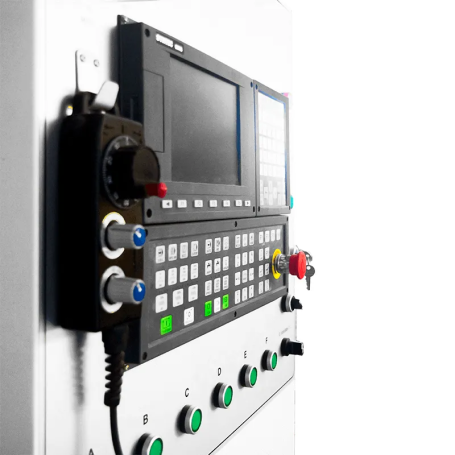

Современная система управления SYNTEC 6MB, серво двигатели Yaskawa и планетарные редукторы Shimpo обеспечивают скорость и отзывчивость системы в решении производственных задач. Станок способен стать основой вашего производства.

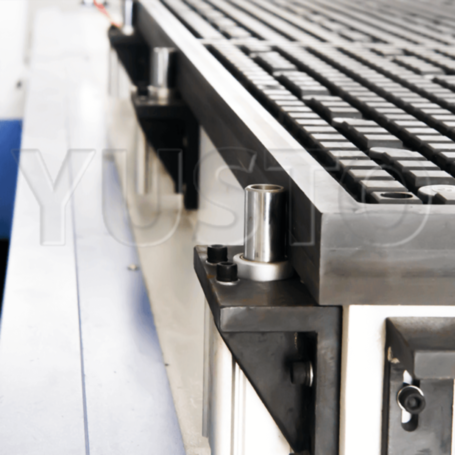

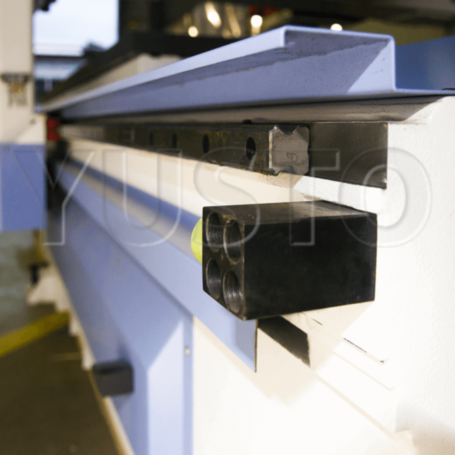

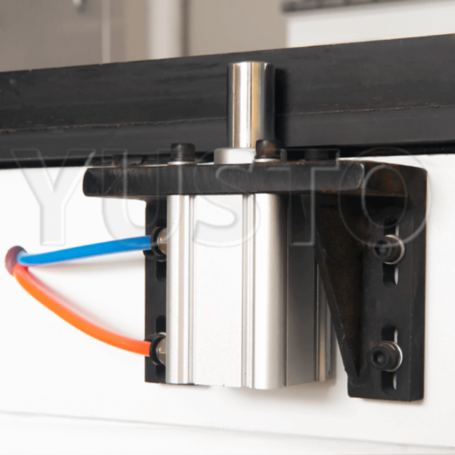

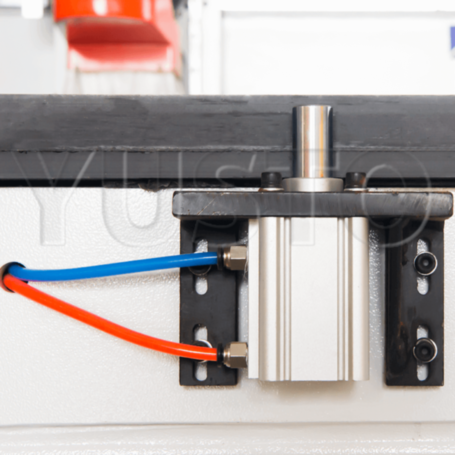

Система позиционирования заготовки с пятью точками ускоряют процесс загрузки заготовки в станок. Матричный вакуумный стол выполенный из двойного пластика и и меет улучшенное распредение вакуумноо усилия.

ЛИНЕЙНОЕ ПЕРЕМЕЩЕНИЕ И МЕХАНИКА

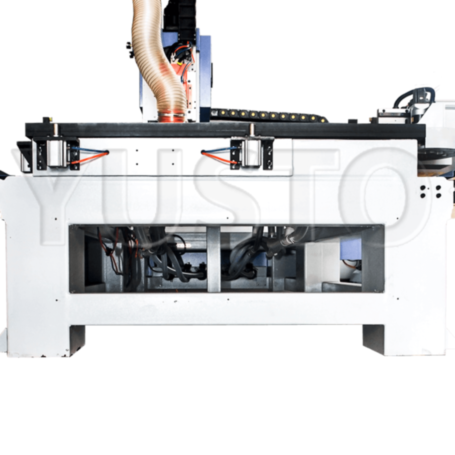

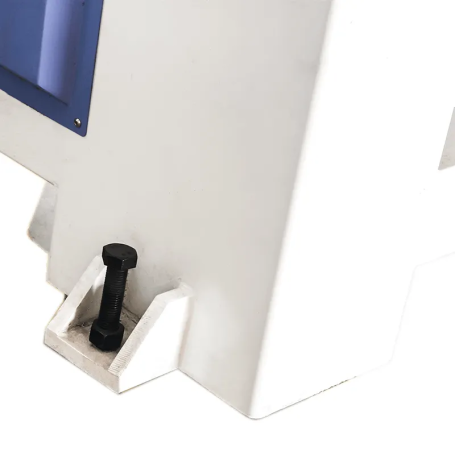

Усиленная цельносварная станина станка выполнена из толстостенного стального профиля прямоугольного сечения. Станину фрезеруют по плоскости и по местам крепления направляющих для достижения максимальной ровности всей поверхности.

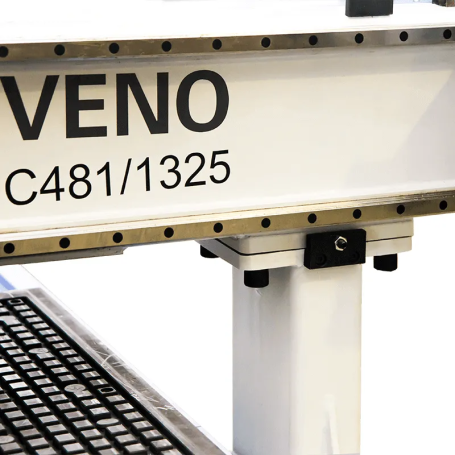

На станке установлены рельсовые линейные направляющие HIWIN. Сечение рельса по осям XY - 30 мм, а по оси Z-25 мм.

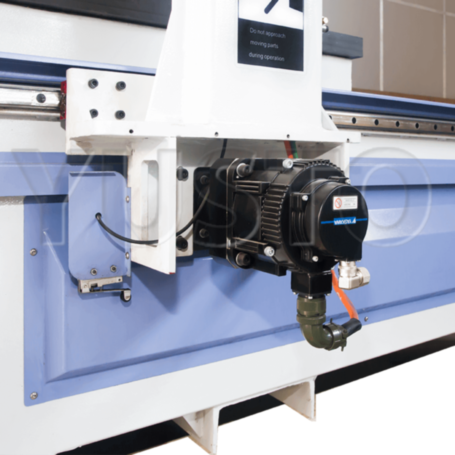

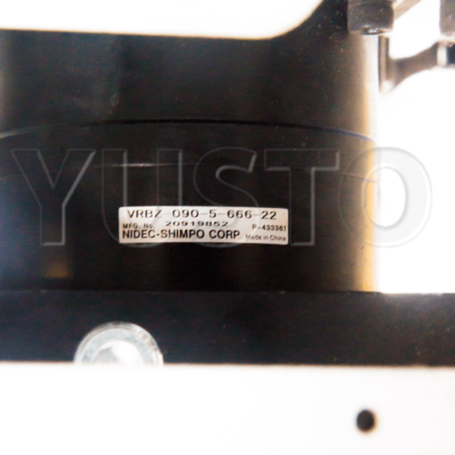

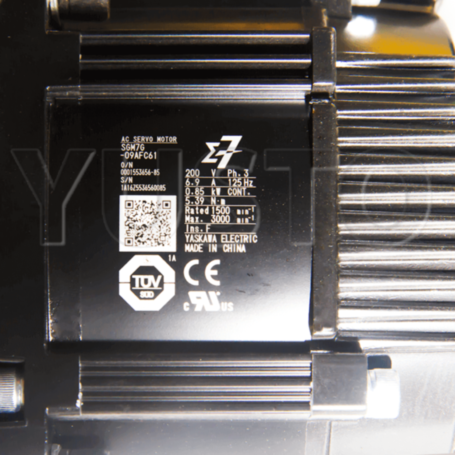

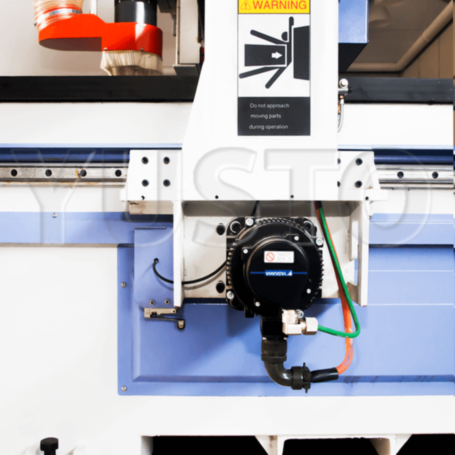

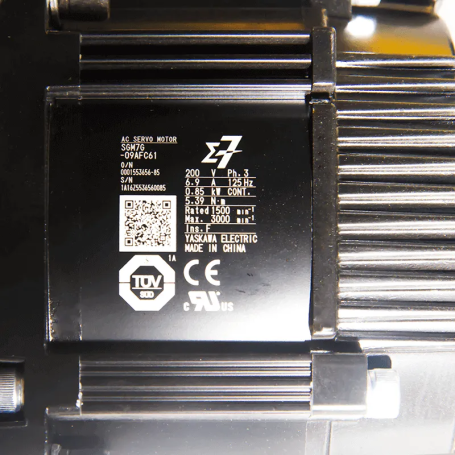

Крутящий момент с севодвигателя YASKAWA (Япония) и планетарного редуктора SHIMPO-NIDEC (Япония) передается на косозубую зубчатую рейку по оси XY. По оси Z крутящий момент передается через ШВП.

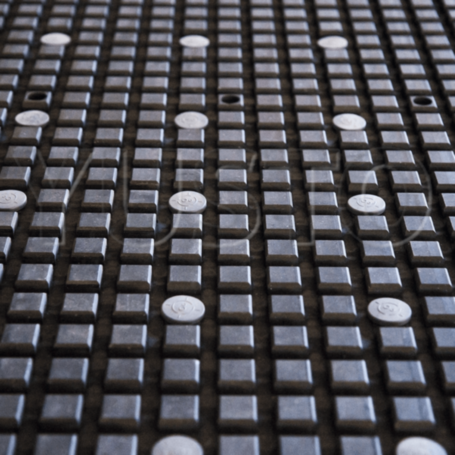

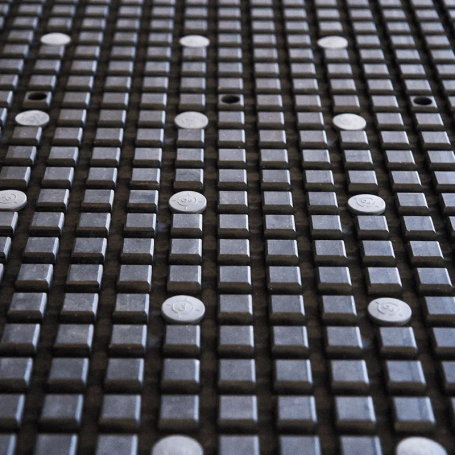

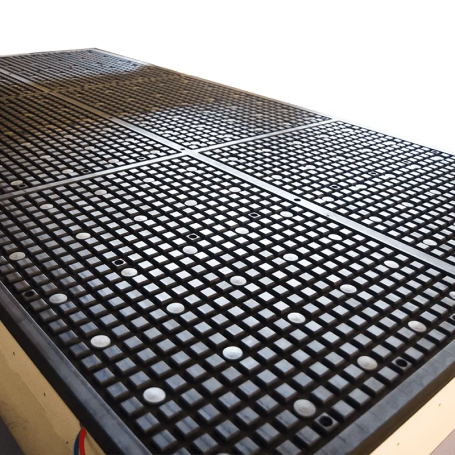

Рабочий стол станка в базовой комплектации имеет матричный вакуумный стол. Для воздания вакуума используется вакуумная помпа ZBW-160E мощностью 5.5 кВт.

ЭЛЕКТРИКА И ЭЛЕКТРОНИКА

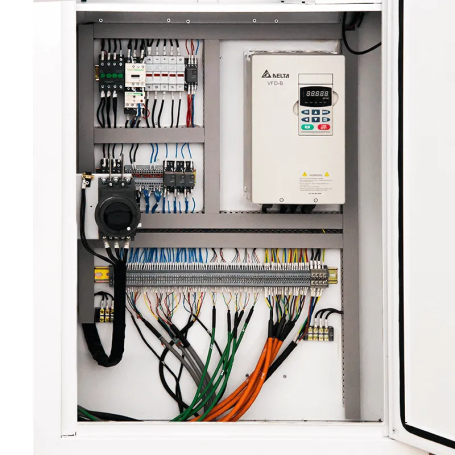

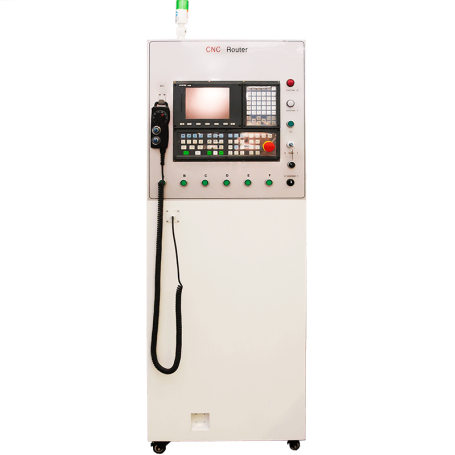

Силовая электроника выполнена из компонетов Schneider (Германия). Электрика и электроника смонтирована в отдельный пылезащищенный электрошкаф, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах для контроля и обслуживания.

Питания станка осуществляется от сети 380 В (L1, L2, L3, N, G).

Работа инвертора Delta VFD-B и шпинделя 9.6 кВт управляется системой управления Syntec 6MB.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Управляющие программы для станка создаются в распространенных CAD/CAM программах ArtCAm, AlphaCam, Type3, так же можно использовать бесплатные программы такую как AtrCam Free.

ПРОВЕРКА ТОЧНОСТИ

Фрезерный станок1 шт
Блок управления1 шт
Набор фрез1 шт
Flash накопитель1 шт
Цанга3 шт
Цанговый патрон ISO3010 шт
Вакуумная помпа ZBW-160E 5.5 кВт1 шт
Гаечный ключ2 шт
Кронштейн для смены инструмента ISO301 шт
Уплотнительный резиновый жгут1 шт
Паспорт станка1 шт
Инструкция к системе управления SYNTEC1 шт
Насадка на шпиндель1 шт
Централизованная смазка1 шт
Виброопора6 шт
Размер рабочего стола3000х1500 мм
Мощность шпинделя9.6 кВт
Максимальная скорость Z15000 мм/мин
Координаты управления3
Обрабатываемые материалыФанера, Дерево, МДФ и ДСП, Акриловое стекло, ПЭТ, Полистирол, Двухслойные пластики, Rowmark, Монолитный поликарбонат, Картон и бумага, Камень, Гранит, Мрамор, Гипс, ПВХ, АБС, Алюминий
Модель шпинделяES951
Редукторы XYПланетарные
СмазкаЦентрализованная автоматическая
Системы защитыКнопка экстренной остановки
Производитель шпинделяHSD
Мощность опционально устанавливаемых шпинделей12 кВт
Структура порталаСтальная толстостенная балка усиленная
Тип вакуумного столаМатричный
Количество вакуумных зон6
Тип вакуумных крановЭлектронные
Система управленияSYNTEC 6MB
Количество концевых датчиков3 шт
Тип концевых датчиковИндуктивные XYZ
Тип данныхG-Код
Скорость холостого перемещения45000 мм/мин
Рабочая скорость35000 мм/мин
Тип исполненияНастольный
СтанинаСварная толстостенная из стального профиля прямоугольного сечения с термическим отпуском
Тип и размер цангиER32
Тип охлаждения шпинделяВоздушное
Частота вращения шпинделя6000-18000 об/мин
Высота портала по оси Z200 мм

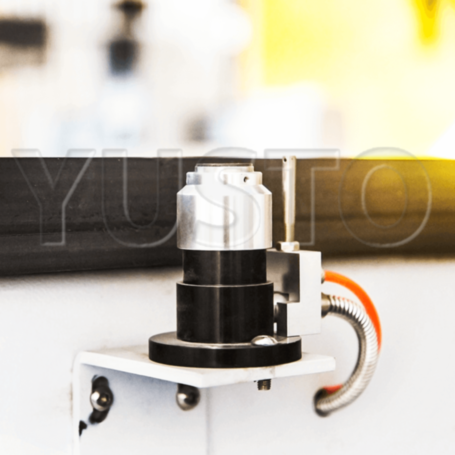

Тип датчика калибровки инструментаАвтоматический
Тип инструментального патронаISO30
Количество мест в инструментальном магазине10 шт

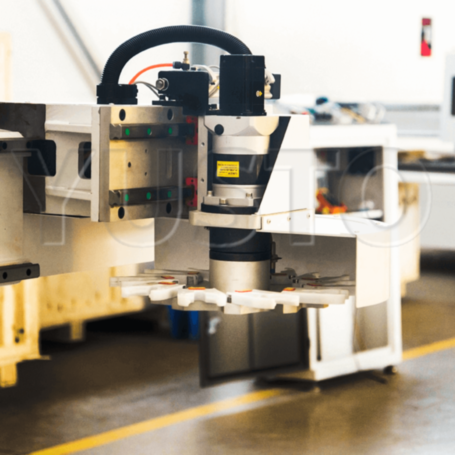

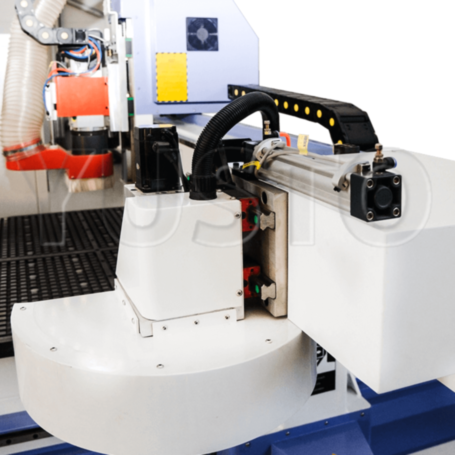

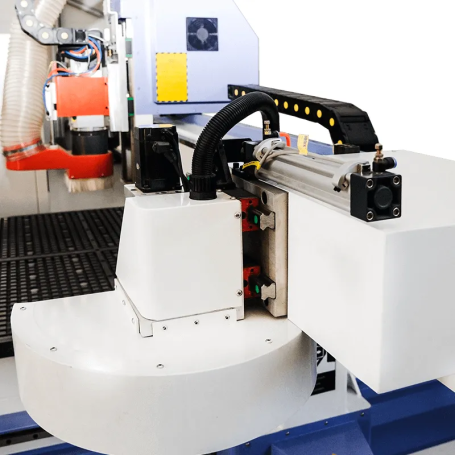

Смена инструментаКарусельная автоматическая
Тип двигателяСервопривод
Тип рабочего столаВакуумный стол
Базовая точность (XYZ)0.01 мм
Точность позиционирования0.05 мм
Структура оси XКосозубая рейка WHN, Рельсовые квадратные HIWIN 20 мм
Структура оси YКосозубая рейка WHN, Рельсовые квадратные HIWIN 20 мм
Структура оси ZРельсы квадратные HIWIN - 20, ШВП 25

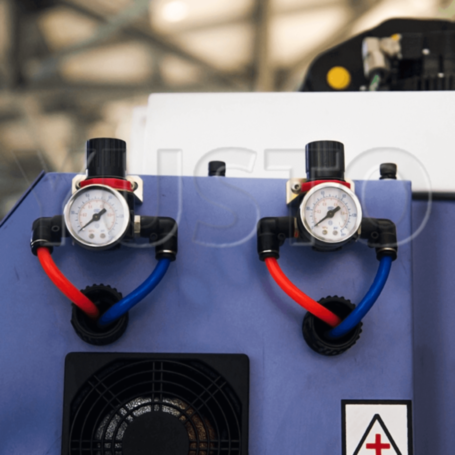

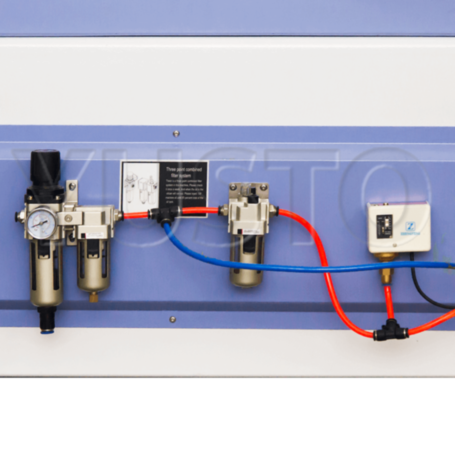

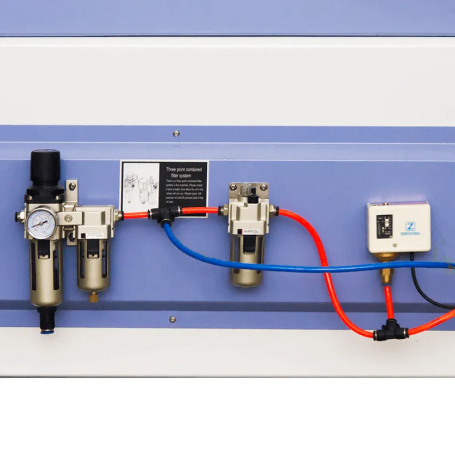

Дополнительная оснасткаНасадка на шпиндель, Кронштейн для аспирации, Виброопоры, Система выравнивания, Система подготовки воздуха
Интерфейс подключенияUSB, LAN
Поддерживаемое программное обеспечениеType 3, ArtCam, Rhino, SprutCAM, MasterCAM, Type3, PowerMill, SolidCAM, Alphacam, FeatureCAM, др.
Рабочая температура10 — 35 °C
Потребляемая мощность15000 Вт
Электропитание380 Вольт
Размер без упаковки3500 × 2280 × 2250 мм
Масса нетто2700 кг
Масса брутто3200 кг
Гарантия12 мес
Страна производстваКНР
Язык дисплеяАнглийский
