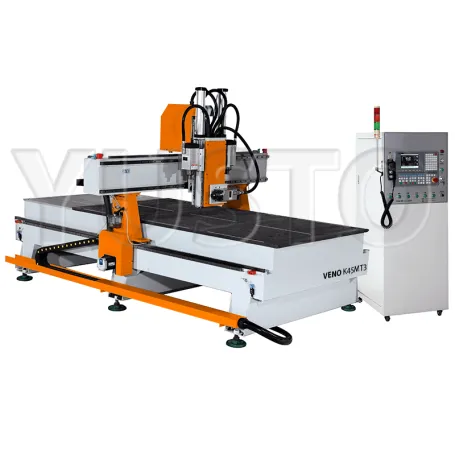

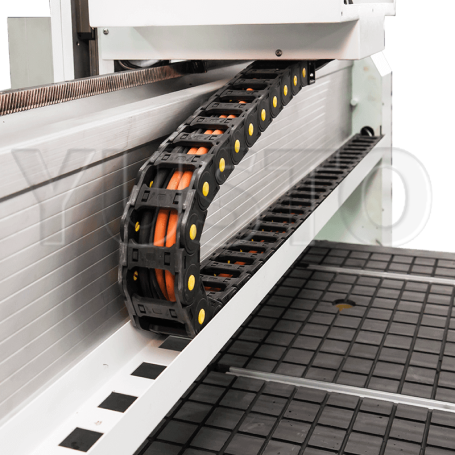

Фрезерный станок с ЧПУ VENO K45MT1325-3

VENO K45MT1325 представляет собой широкоформатный высокопроизводительный фрезерный станок с ЧПУ с широкими возможностями по 2D и 3D качественному фрезерованию. Станок обладает большой рабочей зоной 1300 на 2500 мм и фрезерует со скоростью до 250 метров в минуту. Способен быстро перемещаться и перестраиваться, ускоряясь до 350 метров с минуту. Обладая внушительной скоростью имеет точность 0.05 мм и повторяемость 0.01 мм. Мощный шпиндель 4.5 кВт со скоростью до 24 000 об/мин обеспечивает крутящий момент 2.45 Nm! Жесткая конструкция станины и портала позволяет увеличить производительность станка за счет установки шпиндель мощностью до 7.5 кВт воздушного и водяного охлаждения.

Фрезерный станок VENO K45MT1325 прекрасно справится с задачами по прямолинейному и криволинейному фрезерованию листовых материалов мебельного производства, художественной студии или иного производства. Станет прекрасным дополнением талантливым и предприимчивым рукам обеспечив достойный уровень производительности и стабильного качества.

Станок прост в работе и обслуживании. Базовая система управления RichAuto A11 делает станок автономным и стабильным в работе. 512 Мб встроенной памяти и интерфейс USB делают контроллер гибким и удобным в производственном процессе. Управляющие программы могут быть подготовлены практически в любом CAM редакторе и загружены в работу.

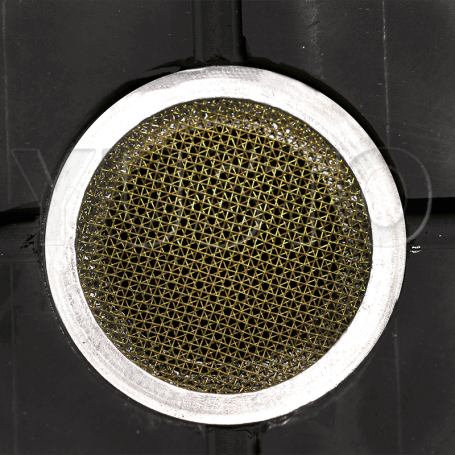

Станок уже в базовой комплектации имеет 6 зонный качественный вакуумный стол с пазами для механического крепления заготовки (Т-слот) по всех поверхности. Каждая вакуумная зона имеет по 3 сопла, которые надежно защищены металлическими сетками. Вакуумный стол обеспечивает быструю смену заготовок.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Фрезерный станок ЧПУ VENO K45MT1325 имеет напольное исполнение с отдельно стоящим блоком управления. Станок устанавливается на 6 виброопор. Блок управления подключается к станку качественным проводами с надежными разъемами.

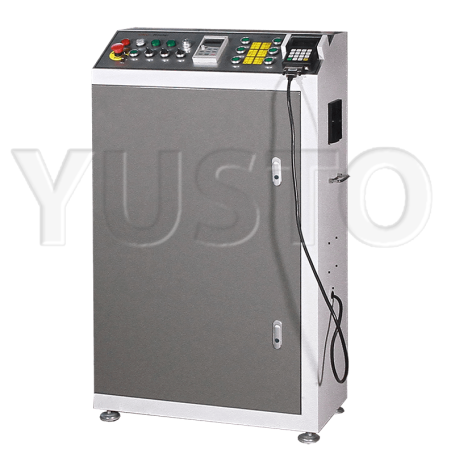

Блок управления (электрошкаф) имеет пылезащиту и качественную вентиляцию. На верхнюю скошенную поверхность блока управления выведены органы управления станком.

Органы управления в себя включают:

• Управление электропитанием:
  • Включатель с ключом
  • Кнопка включения
  • Кнопка экстренной установки
• Управления вакуумный столом:
  • Поворотная кнопка включения вакуумной помпы
  • Кнопки включения зон вакуума
• Управление аспирацией
• Кнопка включения
• Панель инвертора
• Металлический кронштейн для контроллера системы управления.

СТАНИНА

Цельносварная станина станка выполнена из квадратной стальной профильной трубы сечением от 80х80 до 300х150 мм. Толщина стенки до 10 мм. Для устранения колебаний на станине полости опорных стоек заполнены прокаленным кварцевым песком. Станина прошла обжиг и последующий отпуск.

Станина прошла процесс фрезерования рабочей поверхности и монтажных мест для направляющих, что обеспечивает конечную геометрическую точность конструкции станка.

Портал фрезера выполнен из профилированного алюминия увеличенной жесткости. Внутри портал имеет внутренние ребра жесткости.

ШПИНДЕЛЬ

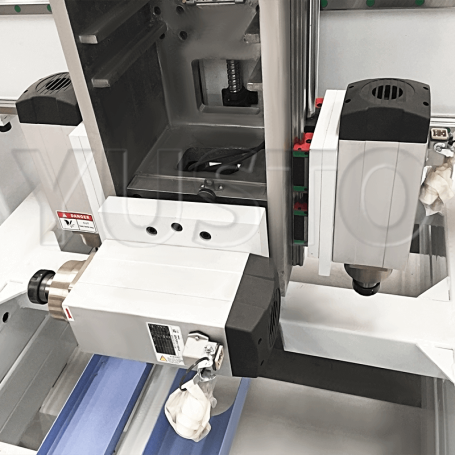

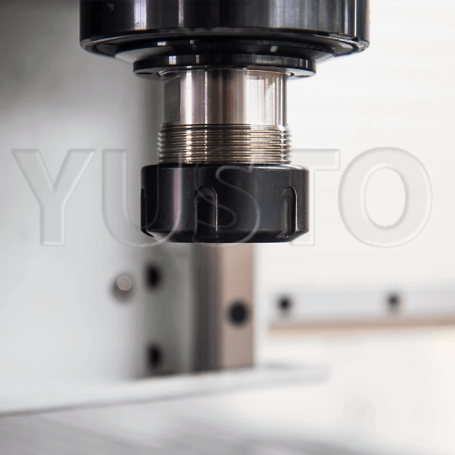

В типовой поставке установлен шпиндель 4.5 кВт с воздушным охлаждением с цанговым патроном ER-32 позволяющим работать с инструментом, имеющим посадочный диаметр до 20 мм. Увеличение мощности шпинделя до максимально возможного 7.5 кВт увеличит производительность станка при раскрое материала.

ВАКУУМНЫЙ СТОЛ

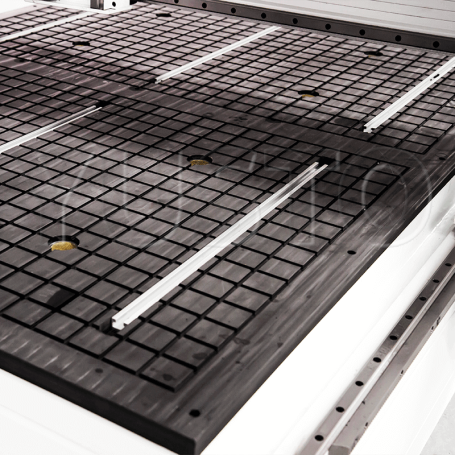

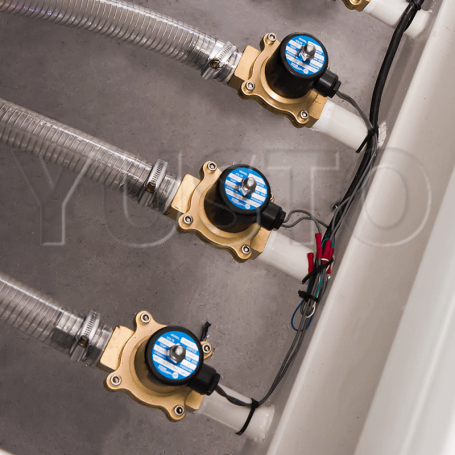

Вакуумный рабочий стол с T-образными пазами по всей площади. Стол разделен на 6 зон. В каждой зоне установлено 3 сопла. Управление вакуумным столом производится с панели на блоке управления. Включение и выключение производится кнопками управляющими электроклапанами.

ВАЖНО: Плоскость вакуумного стола откалибрована непосредственно на заводе и дополнительной калибровки не требует!

СИСТЕМА УПРАВЛЕНИЯ

Контроллер RichAuto A11 с DSP процессором на базе 8-ми ядерного процессора SPARTAN-6 и процессора DSP TMS 320 обеспечивает удобную и быструю работу и автоматический контроль фрезерования с высокой скоростью. Система управления использует стандартные G-коды и HPGL-3D коды, что позволяет формировать задания, используя самые распространенные программы: ArtCam, Type3, Pro-E, MasterCAM и т.п.

Опциональная система управления можем быть заменена на более производительные Weihong NK105 G2, Weihong NCStudio 9, 10.

МЕХАНИКА

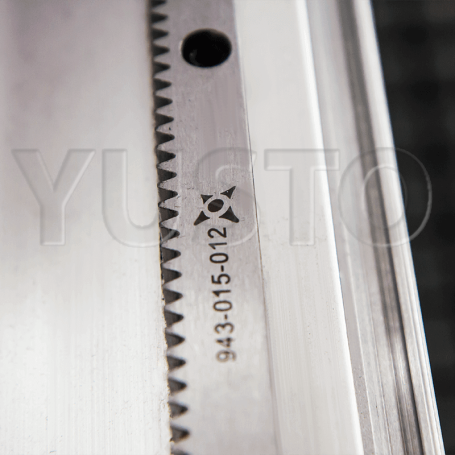

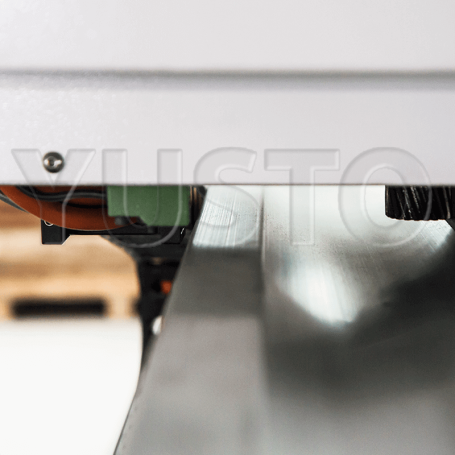

В базовой комплектации на фрезерный станок установлены из шаговые двигатели NEMA34 (Y2, X1, Z1) и ременные редуктор по осям XY с коэффициентом редукции 1:3. Перемещение по осям XY производится по квадратным рельсовым направляющим Hiwin сечением 25 мм и по оси Z 20 мм. Крутящим момент с двигателей и редукторов по осям XY передается на косозубую рейку WHS, по оси Z на ШВП 25 мм.

Механизм перемещения оси Z построен на ШВП диаметром 26 мм.

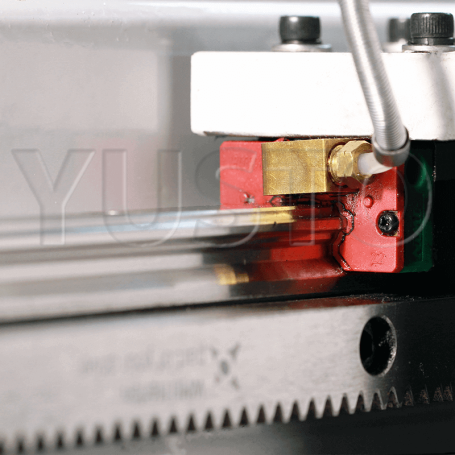

На станке штатно установлена централизованная система смазки всех подшипников линейного перемещения. Во избежание попадания капель масла на заготовку под механизмом оси Z установлен металлический лоток.

ЭЛЕКТРИКА

Фрезерный станок работают от трехфазной сети 380 Вольт. Электрическая схема фрезерного станка состоит из 2 понижающих блоков питания, 4 шаговых драйверов YAKO YKA2811MA, шаговых двигателей NEMA34, инвертора FULING, шпинделя 4.5 кВт ER-32, контроллера RichAuto A11, концевых датчиков.

Силовая электрика Schneider включает пускатели и УЗО.

АСПИРАЦИЯ

Со станком поставляется насадка на шпиндель и штанга, которая устанавливается на портал.
