Фрезерный станок с ЧПУ VENO K45MT1325-3-A4

Размер рабочего стола2500х1300 мм
Мощность шпинделя6 кВт
Количество шпинделей3 шт
Координаты управления4
СмазкаЦентрализованная ручная
Система управленияSYNTEC 6MB
Высота портала по оси Z200 мм
Тип рабочего столаВакуумный стол
Смотреть все характеристики
Арт.K45MT13253
Под заказ
1 900 000 Р
Фрезерный станок с ЧПУ VENO K45MT1325-3-A4 теперь в вашей корзине покупок

Быстрая доставка

  • Доставка по всей России
  • Отправка заказов в кротчайшие сроки

Оплата

  • Наличные при получении
  • Банковская карта
  • Безналичный платеж

Обрабатываемые материалы
Фанера

Фанера

Дерево

Дерево

МДФ и ДСП

МДФ и ДСП

Акриловое стекло, ПЭТ, Полистирол

Акриловое стекло, ПЭТ, Полистирол

Двухслойные пластики, Rowmark

Двухслойные пластики, Rowmark

Монолитный поликарбонат

Монолитный поликарбонат

Картон и бумага

Картон и бумага

Камень, Гранит, Мрамор

Камень, Гранит, Мрамор

Демозалы
Демозалы в трех городах России
Гарантия
Гарантия на оборудование до 24 месяцев
Сервис
Собственный сервисный отдел
Кредит и лизинг
Оборудование на выгодных условиях
Контроль качества
Тройной контроль качества товаров

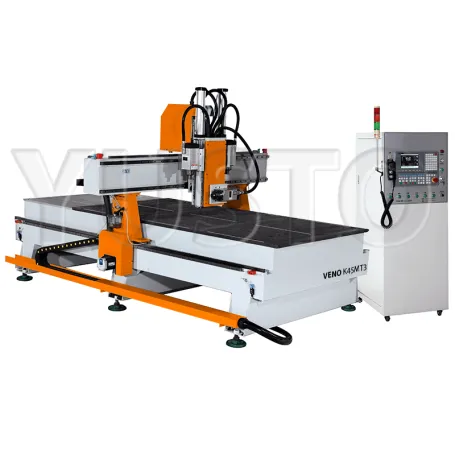

VENO K45MT1325-3-A4 представляет собой высокопроизводительный фрезерный станок с ЧПУ с широкими возможностями по 2/3/4D качественному фрезерованию. Станок обладает большой рабочей зоной 1300 на 2500 мм и фрезерует со скоростью до 250 метров в минуту. Способен быстро перемещаться и перестраиваться, ускоряясь до 350 метров с минуту. Обладая внушительной скоростью имеет точность 0.05 мм и повторяемость 0.01 мм. Мощный шпиндель 6.0 кВт со скоростью до 24 000 об/мин обеспечивает крутящий момент 2.45 Nm! Жесткая конструкция станины и портала позволяет увеличить производительность станка за счет установки шпиндель мощностью до 7.5 кВт воздушного и водяного охлаждения.

Четырехкоординатный фрезерный станок VENO K45MT1325-3-A4 прекрасно справится с задачами по прямолинейному и криволинейному фрезерованию листовых материалов мебельного производства, художественной студии или иного производства. Станет прекрасной основой мебельного производства по обработке листового и криволинейного материала. За счет использования 3 шпинделей автоматизируются основные технологические процессы при производстве мебели и дверей. За счет отказа от автосмены станок обладает отличными показателя стоимость-производительность.

Станок прост в работе и обслуживании. Базовая система управления RichAuto A11 делает станок автономным и стабильным в работе. 512 Мб встроенной памяти и интерфейс USB делают контроллер гибким и удобным в производственном процессе. Управляющие программы могут быть подготовлены практически в любом CAM редакторе и загружены в работу.

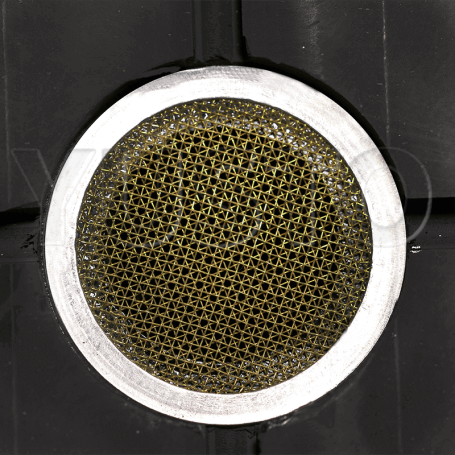

Станок уже в базовой комплектации имеет 6 зонный качественный вакуумный стол с пазами для механического крепления заготовки (Т-слот) по всех поверхности. Каждая вакуумная зона имеет по 3 сопла, которые надежно защищены металлическими сетками. Вакуумный стол обеспечивает быструю смену заготовок.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Фрезерный станок ЧПУ VENO K45MT1325-3-A4 имеет напольное исполнение с отдельно стоящим блоком управления. Станок устанавливается на 6 виброопор. Блок управления подключается к станку качественным проводами с надежными разъемами.

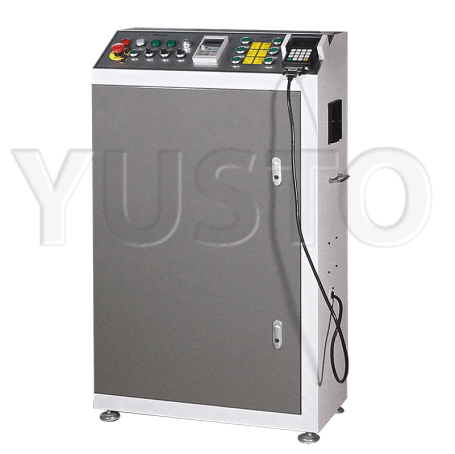

Блок управления (электрошкаф) имеет пылезащиту и качественную вентиляцию. На верхнюю скошенную поверхность блока управления выведены органы управления станком.

Органы управления в себя включают:

  • Управление электропитанием:
    • Включатель с ключом
    • Кнопка включения
    • Кнопка экстренной установки
  • Управления вакуумный столом:
    • Поворотная кнопка включения вакуумной помпы
    • Кнопки включения зон вакуума
  • Управление аспирацией
  • Кнопка включения
  • Панель инвертора
  • Металлический кронштейн для контроллера системы управления.

СТАНИНА

Цельносварная станина станка выполнена из квадратной стальной профильной трубы сечением от 80х80 до 150х150 мм. Толщина стенки 6 мм. Для устранения колебаний на станине полости опорных стоек заполнены прокаленным кварцевым песком. Станина прошла обжиг и последующий отпуск.

Станина прошла процесс фрезерования рабочей поверхности и монтажных мест для направляющих, что обеспечивает конечную геометрическую точность конструкции станка.

Портал фрезера выполнен из профилированного алюминия увеличенной жесткости. Внутри портал имеет внутренние ребра жесткости.

ШПИНДЕЛЬ

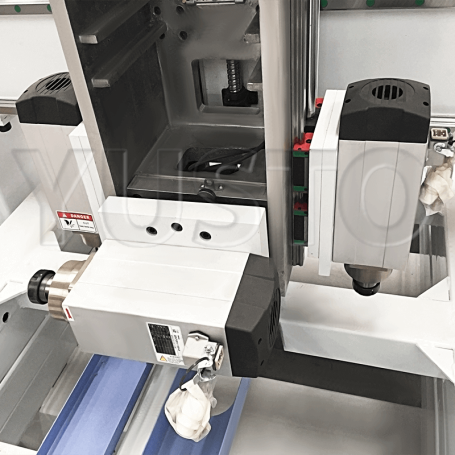

В типовой поставке установлен шпиндель 6.0 кВт с воздушным охлаждением с цанговым патроном ER-32 позволяющим работать с инструментом, имеющим посадочный диаметр до 20 мм. Увеличение мощности шпинделя до максимально возможного 7.5 кВт увеличит производительность станка при раскрое материала.

ВАКУУМНЫЙ СТОЛ

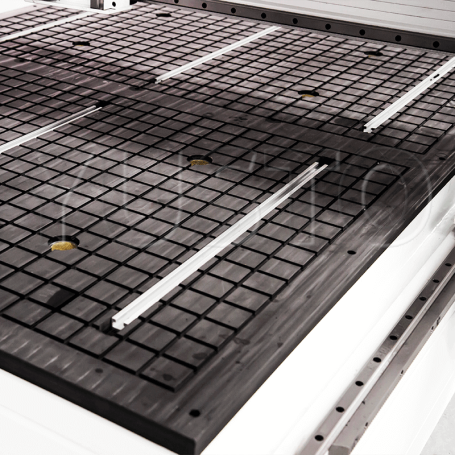

Вакуумный рабочий стол с T-образными пазами по всей площади. Стол разделен на 6 зон. В каждой зоне установлено 3 сопла. Управление вакуумным столом производится с панели на блоке управления. Включение и выключение производится кнопками управляющими электроклапанами.

ВАЖНО: Плоскость вакуумного стола откалибрована непосредственно на заводе и дополнительной калибровки не требует!

СИСТЕМА УПРАВЛЕНИЯ

Стойка Syntec 6mb обеспечивает стабильную и быструю работу и автоматический контроль фрезерования с высокой скоростью. Система управления использует стандартные G-коды, что позволяет формировать задания, используя самые распространенные программы: ArtCam, Type3, Pro-E, MasterCAM и т.п.

Опциональная система управления можем быть заменена на более производительные Weihong NK105 G2, Weihong NCStudio 9, 10.

МЕХАНИКА

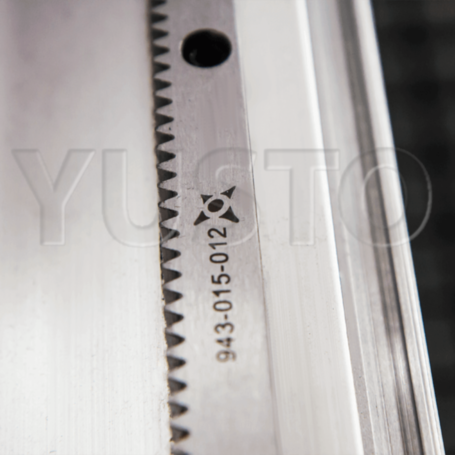

В базовой комплектации на фрезерный станок установлены из серво двигатели YASKAWA (Y2, X1, Z1) и ременные редуктор по осям XY с коэффициентом редукции 1:3. Перемещение по осям XY производится по квадратным рельсовым направляющим Hiwin сечением 25 мм и по оси Z 20 мм. Крутящим момент с двигателей и редукторов по осям XY передается на косозубую рейку WHS, по оси Z на ШВП 25 мм.

Механизм перемещения оси Z построен на ШВП диаметром 26 мм.

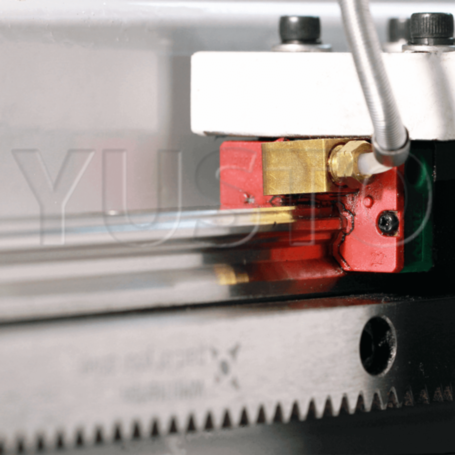

На станке штатно установлена централизованная система смазки всех подшипников линейного перемещения. Во избежание попадания капель масла на заготовку под механизмом оси Z установлен металлический лоток.

ЭЛЕКТРИКА

Фрезерный станок работают от трехфазной сети 380 Вольт. Электрическая схема фрезерного станка состоит из понижающих блоков питания, серводрайверы и двигатели YASKAWA, инвертора FULING, шпинделя 6.0 кВт ER-32, контроллера Syntec 6mb, концевых датчиков.

Силовая электрика Schneider включает пускатели и УЗО.

АСПИРАЦИЯ

Со станком поставляется насадка на шпиндель и штанга, которая устанавливается на портал.

Размер рабочего стола2500х1300 мм
Мощность шпинделя6 кВт
Количество шпинделей3 шт
Координаты управления4
Обрабатываемые материалыФанера, Дерево, МДФ и ДСП, Акриловое стекло, ПЭТ, Полистирол, Двухслойные пластики, Rowmark, Монолитный поликарбонат, Картон и бумага, Камень, Гранит, Мрамор, Керамика, Гипс, ПВХ, АБС, Текстолит, Алюминий, Медь
Редукторы XYРеменные
СмазкаЦентрализованная ручная
Системы защитыКнопка экстренной остановки
Мощность опционально устанавливаемых шпинделей4.5 кВт, 6 кВт, 7.5 кВт
Структура порталаСтальная толстостенная балка усиленная
Тип вакуумного столаСегментированный с Т - пазами
Количество вакуумных зон6
Тип вакуумных крановЭлектронные
Система управленияSYNTEC 6MB
Количество концевых датчиков3 шт
Тип концевых датчиковИндуктивные XYZ
Тип данныхG-Код
Скорость холостого перемещения35000 мм/мин
Рабочая скорость25000 мм/мин
Тип исполненияНапольный
Дискретность0.0254 мм
СтанинаСварная толстостенная из стального профиля прямоугольного сечения с термическим отпуском
Тип и размер цангиER32
Тип охлаждения шпинделяВоздушное
Частота вращения шпинделя6000-24000 об/мин
Высота портала по оси Z200 мм
Тип датчика калибровки инструментаАвтоматический
Смена инструментаРучная, Полуавтоматическая (опция)
Тип двигателяСервопривод
Тип рабочего столаВакуумный стол
Базовая точность (XYZ)0.02 мм
Точность позиционирования0.05 мм
Структура оси XРельсы квадратные HIWIN 20 мм, Косозубая рейка WHN
Структура оси YРельсы квадратные HIWIN 20 мм, Косозубая рейка WHN
Структура оси ZРельсы квадратные HIWIN - 20, ШВП 20
Дополнительная оснасткаНасадка на шпиндель, Кронштейн для аспирации, Виброопоры
Интерфейс подключенияUSB
Поддерживаемое программное обеспечениеType 3, ArtCam, Rhino, SprutCAM, MasterCAM, Type3, PowerMill, SolidCAM, Alphacam, FeatureCAM, др.
Рабочая температура10 — 45 °C
Потребляемая мощность5000 Вт
Электропитание380 Вольт
Размер без упаковки3500 × 2290 × 1500 мм
Размер в упаковке3700 × 2400 × 1400 мм
Масса нетто2100 кг
Масса брутто2300 кг
Гарантия12 месяцы
Страна производстваКНР
Язык дисплеяАнглийский
