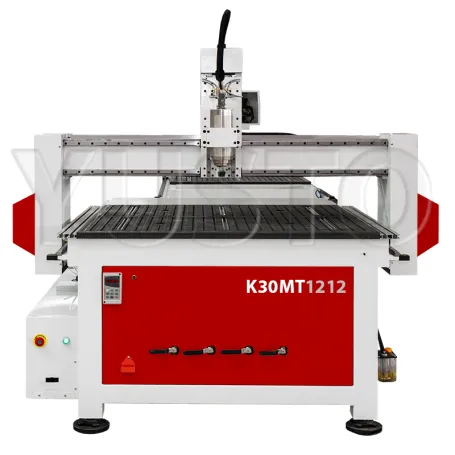

Фрезерно-гравировальный станок с ЧПУ VENO K30MT1212

Фрезерно-гравировальный станок с ЧПУ VENO K30MT1212

Размер рабочего стола1200х1200 мм
Мощность шпинделя3 кВт
Количество шпинделей1 шт
Координаты управления3
Система управленияRichAuto A11
Высота портала по оси Z200 мм
Объем памяти512 МБ
Смотреть все характеристики
От 589 000 Р
Фрезерно-гравировальный станок с ЧПУ VENO K30MT1212 теперь в вашей корзине покупок

Быстрая доставка

  • Доставка по всей России
  • Отправка заказов в кратчайшие сроки

Оплата

  • Наличные при получении
  • Банковская карта
  • Безналичный платеж
Демозалы
Демозалы в трех городах России
Гарантия
Гарантия на оборудование до 24 месяцев
Сервис
Собственный сервисный отдел
Кредит и лизинг
Оборудование на выгодных условиях
Контроль качества
Тройной контроль качества товаров
Обрабатываемые материалы

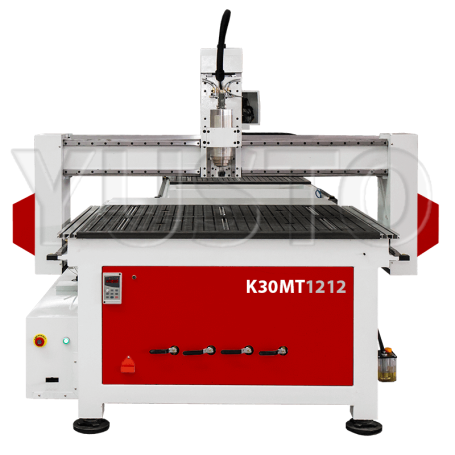

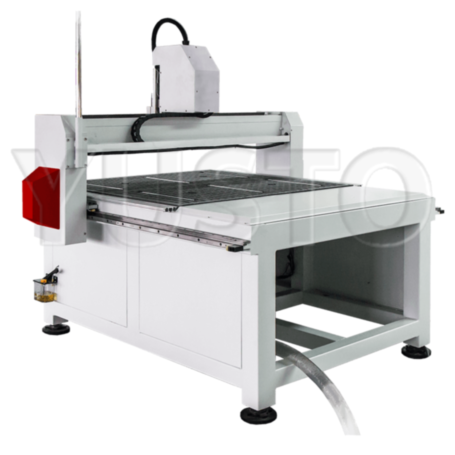

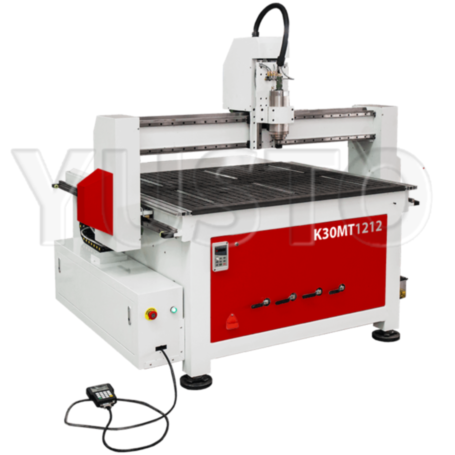

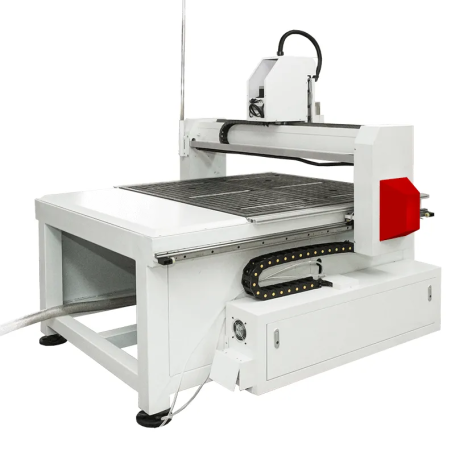

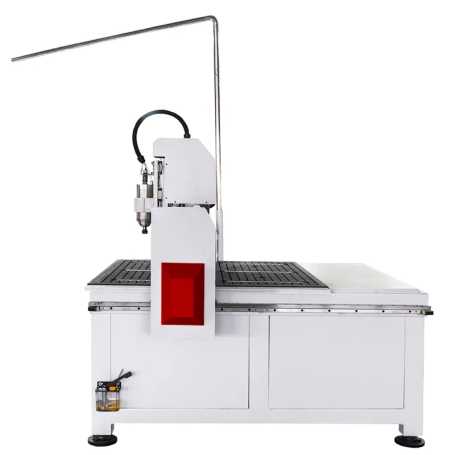

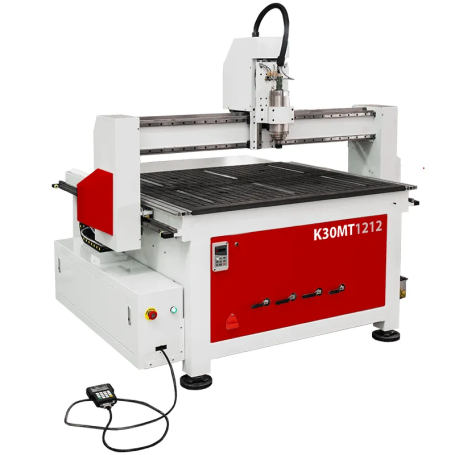

VENO K30MT1212 высокопроизводительный фрезерный станок с ЧПУ с рабочим полем 1200х1200 мм. В базовой комплектации имеет шпиндель 3.0 кВт с цанговым патроном ER20. За счет мощных шаговых двигателей NEMA34, косозубой рейки и квадратных линейных направляющих станок без потери точности может фрезеровать со скоростью до 250 метров в минуту! За счет усиленной сварной станины и качественных комплектующих станок обеспечивает стабильное и качественное фрезерование дерева, композита, алюминия и тп. Станок имеет точность до 0.02 и повторяемость 0.01 мм.

Станок VENO K30MT1212 будет хорошим выборов в деревообработке при производстве мебели, элементов декора и тп. Так же ему под силу задачи по 2D и 3D с использование агрессивных режимов фрезерования, где важно время. Увеличив шпиндель до 7.5 кВт возможности станка в скорости существенно возрастут.

Станок прост в работе и обслуживании. Базовая система управления RichAuto A11 делает станок автономным и стабильным в работе. 512 Мб встроенной памяти и интерфейс USB делают контроллер гибким и удобным в производственном процессе. Управляющие программы могут быть подготовлены практически в любом CAM редакторе и загружены в работу.

Станок уже в базовой комплектации имеет 4 зонный качественный вакуумный стол с пазами для механического крепления заготовки (Т-слот) по всех поверхности. Каждая вакуумная зона имеет по 2 сопла, которые надежно защищены металлическими сетками. Вакуумный стол обеспечивает быструю смену заготовок.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

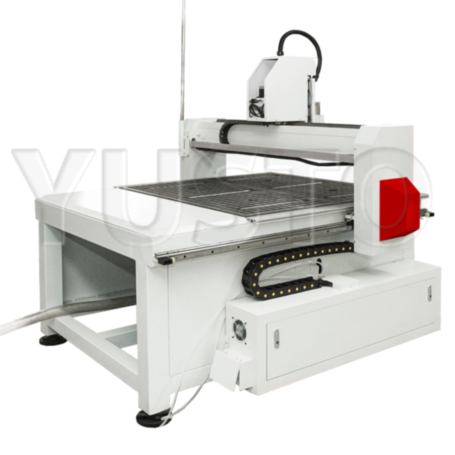

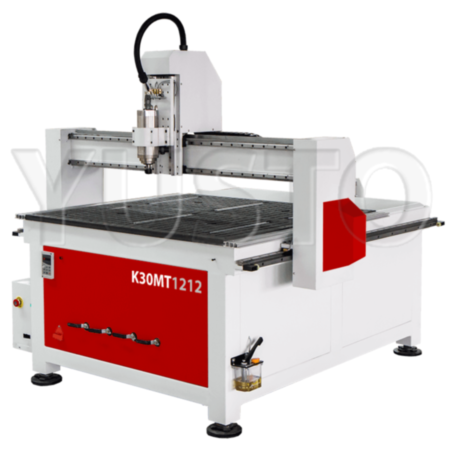

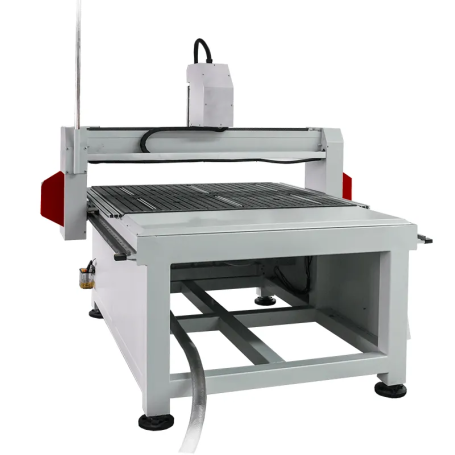

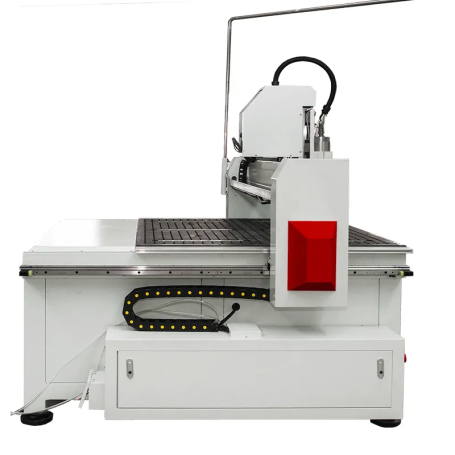

Фрезерный станок ЧПУ VENO K30MT1212 имеет напольное исполнение с встроенным блоком управления с качественно пылезащитой и вентиляцией. Станок устанавливается на 4 виброопоры.

СТАНИНА

Цельносварная станина станка выполнена из квадратной стальной профильной трубы сечением от 60х60 до 120х120 мм. Толщина стенки 6 мм, а в местах усиления до 10 мм. Для устранения колебаний на станине полости опорных стоек заполнены прокаленным кварцевым песком. Станина прошла отпуск.

Станина прошла процесс фрезерования рабочей поверхности и монтажных мест для направляющих, что обеспечивает конечную геометрическую точность конструкции станка.

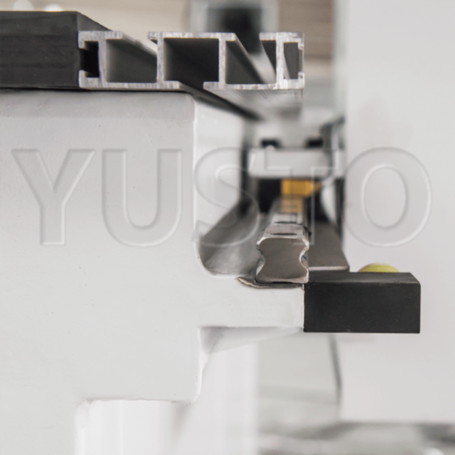

Портал фрезера выполнен из профилированного алюминия увеличенной жесткости. Внутри портал имеет внутренние ребра жесткости.

ШПИНДЕЛЬ

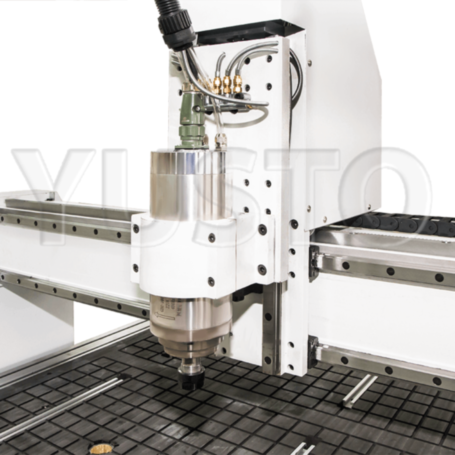

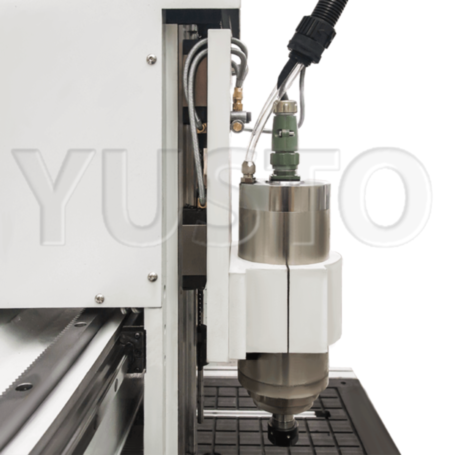

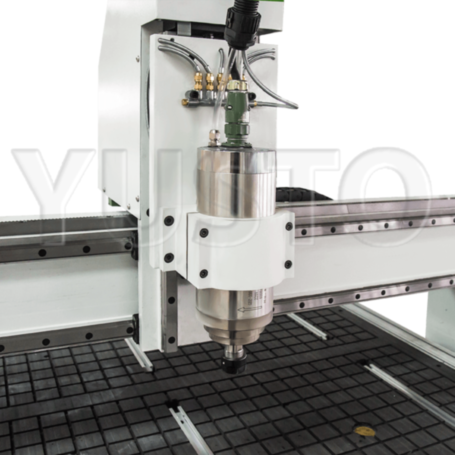

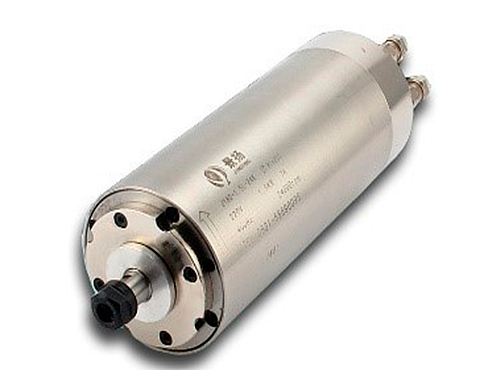

В типовой поставке установлен шпиндель 3.0 кВт с воздушным охлаждением с цанговым патроном ER-20 позволяющим работать с инструментом, имеющим посадочный диаметр до 13 мм. Увеличение мощности шпинделя до максимально возможного 7.5 кВт увеличит производительность станка при раскрое материала.

ВАКУУМНЫЙ СТОЛ

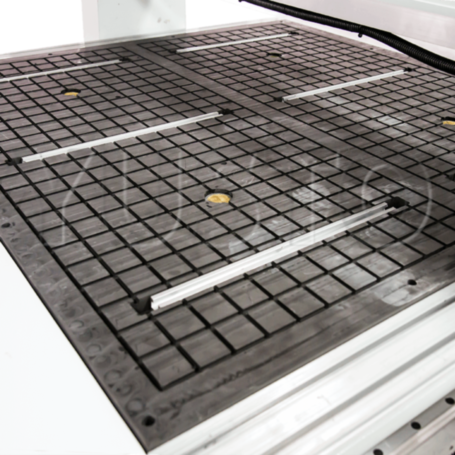

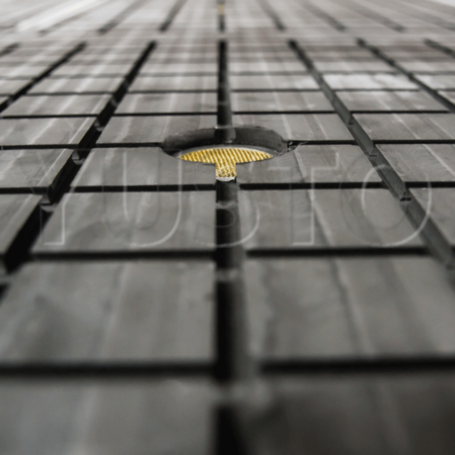

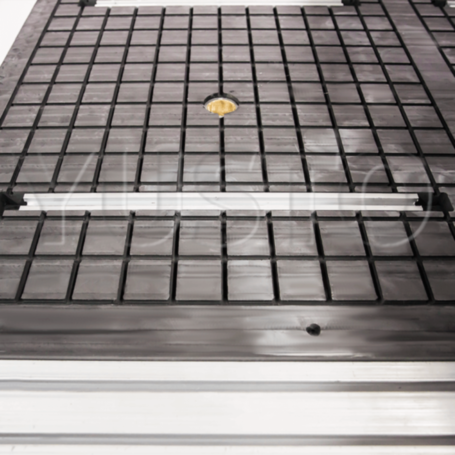

Вакуумный рабочий стол с T-образными пазами по всей площади. Стол разделен на 4 зон. В каждой зоне установлено 2 сопла. Управление вакуумным столом производится кранами на лицевой стороне станка.

ВАЖНО: Плоскость вакуумного стола откалибрована непосредственно на заводе и дополнительной калибровки не требует!

СИСТЕМА УПРАВЛЕНИЯ

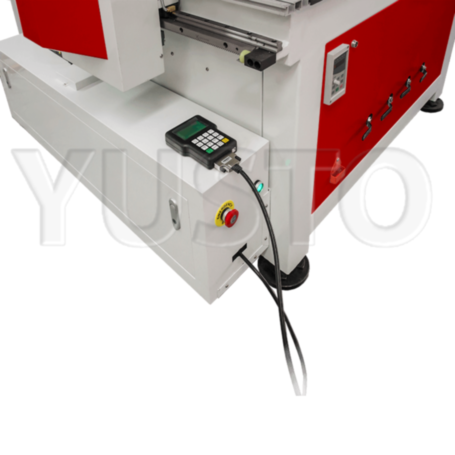

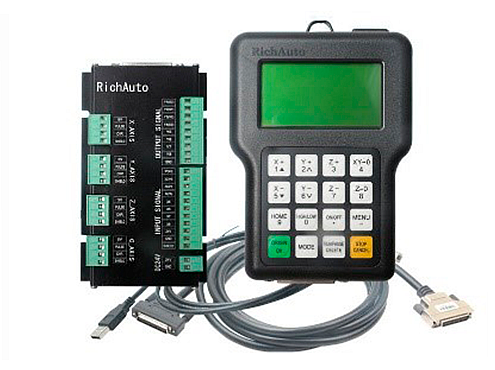

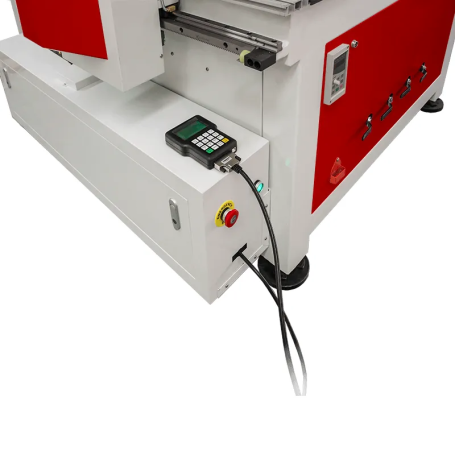

Контроллер RichAuto A11 с DSP процессором на базе 8-ми ядерного процессора SPARTAN-6 и процессора DSP TMS 320 обеспечивает удобную и быструю работу и автоматический контроль фрезерования с высокой скоростью. Система управления использует стандартные G-коды и HPGL-3D коды, что позволяет формировать задания, используя самые распространенные программы: ArtCam, Type3, Pro-E, MasterCAM и т.п.

Опциональная система управления можем быть заменена на более производительные Weihong NK105 G2, Weihong NCStudio 9, 10.

МЕХАНИКА

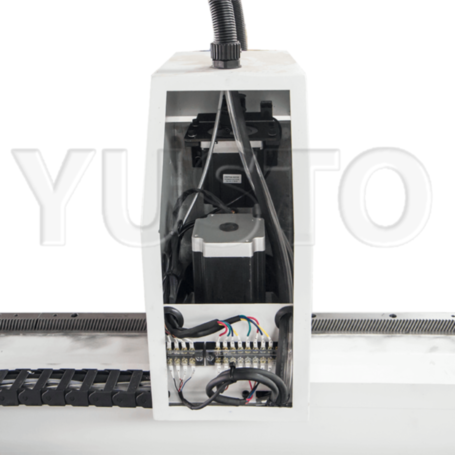

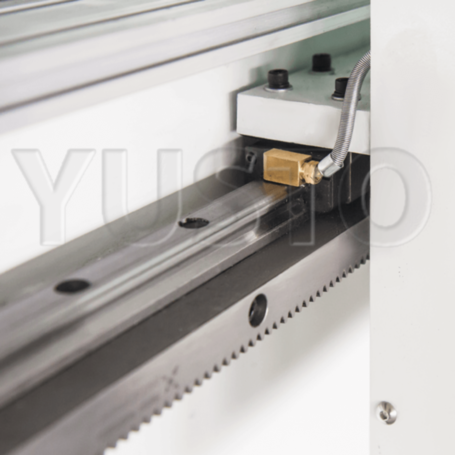

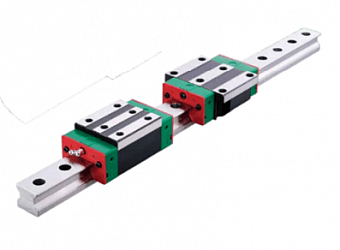

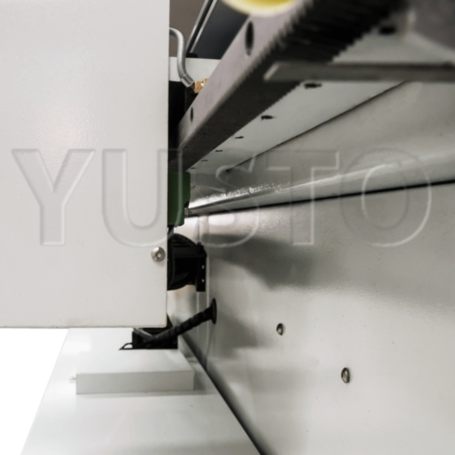

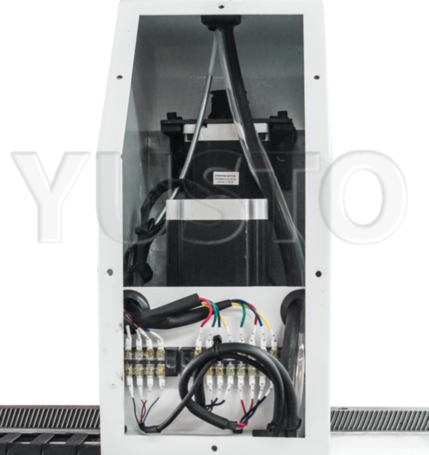

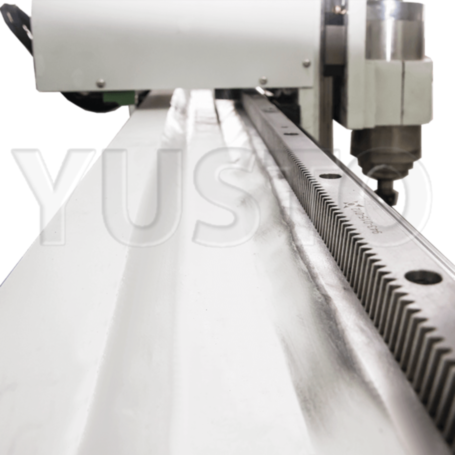

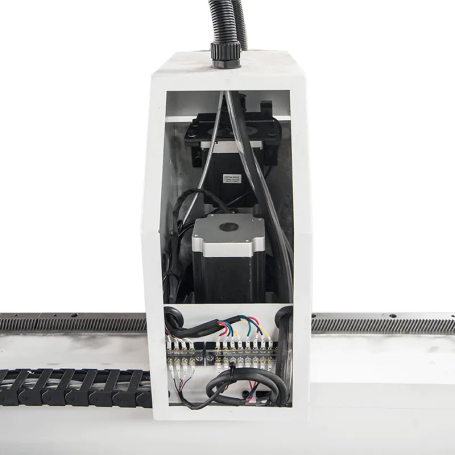

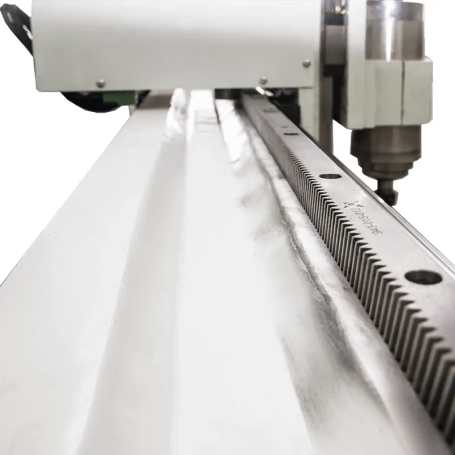

В базовой комплектации на фрезерный станок установлены из шаговые двигатели NEMA34 (Y-2 шт., X-1 шт., Z-1 шт.) и ременные редуктор по осям XY с коэффициентом редукции 1:3. Перемещение по осям XY производится по квадратным рельсовым направляющим Hiwin сечением 20 мм и по оси Z 20 мм. Крутящим момент с двигателей и редукторов по осям XY передается на косозубую рейку WHS (Германия), по оси Z на ШВП 20 мм.

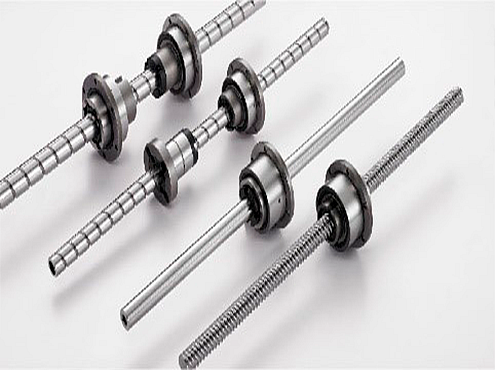

Механизм перемещения оси Z построен на ШВП диаметром 26 мм.

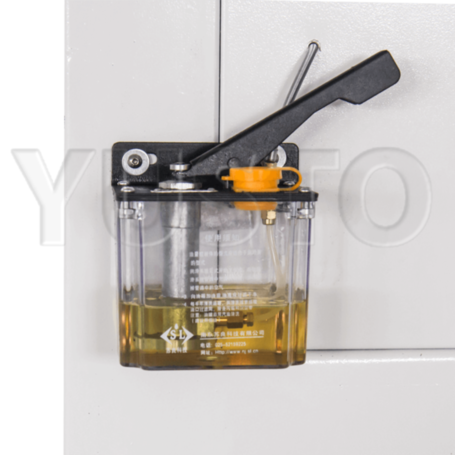

На станке штатно установлена централизованная система смазки всех подшипников линейного перемещения. Во избежание попадания капель масла на заготовку под механизмом оси Z установлен металлический лоток.

ЭЛЕКТРИКА

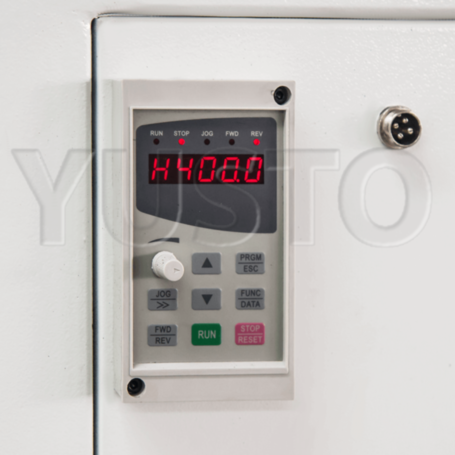

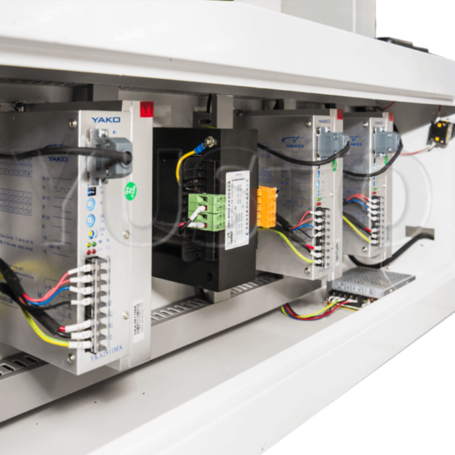

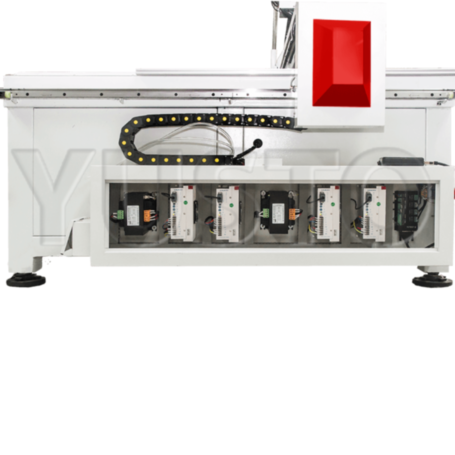

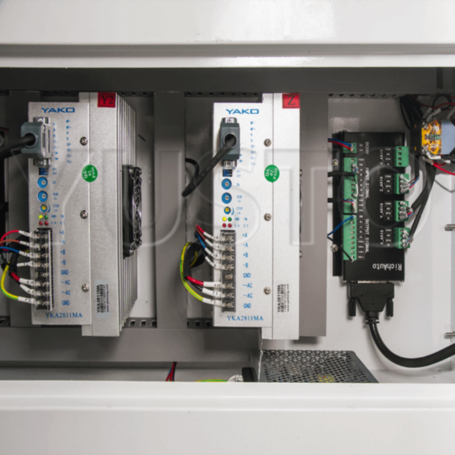

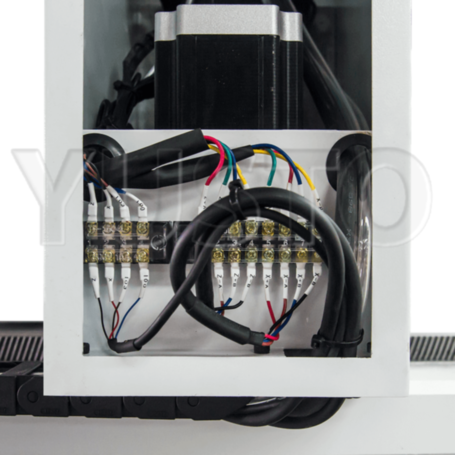

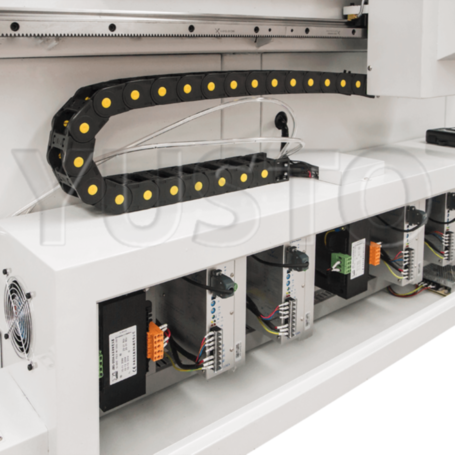

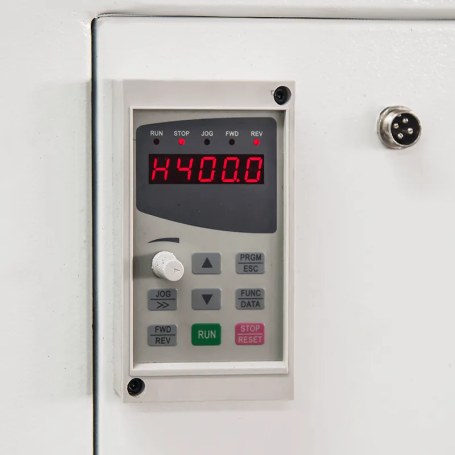

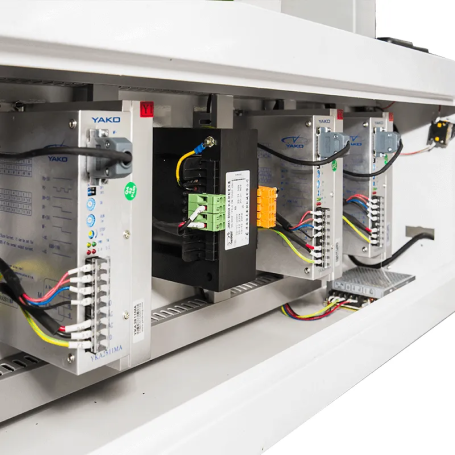

Фрезерный станок работают от однофазной сети 220 Вольт. Электрическая схема фрезерного станка состоит из 2 понижающих трансформаторов, 4 шаговых драйверов YAKO YKA2811MA, шаговых двигателей NEMA34, инвертора FULING, шпинделя 3.0 кВт ER-20, контроллера RichAuto A11, концевых датчиков.

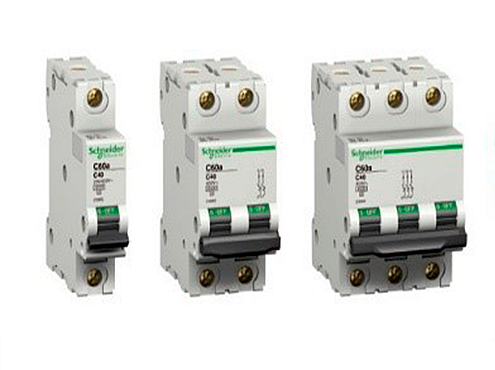

Силовая электрика Schneider включает пускатели и УЗО.

АСПИРАЦИЯ

Со станком поставляется насадка на шпиндель для качественной эвакуации стружки.

ПРОВЕРКА ТОЧНОСТИ

Фрезерный станок1 шт
Блок управления1 шт
Набор фрез1 компл
Контроллер1 шт
Flash накопитель1 шт
Струбцина6 шт
Масленка1 шт
Цанга3 шт
Гаечный ключ2 шт
Соединительный кабель для DSP контроллера 1 шт
Соединительный USB кабель (A-B)1 шт
Датчик инструмента1 шт
Паспорт станка1 шт
Насадка на шпиндель1 шт
Централизованная смазка1 шт
Виброопора4 шт
Размер рабочего стола1200х1200 мм
Мощность шпинделя3 кВт
Количество шпинделей1 шт
Координаты управления3
Обрабатываемые материалыФанера, Дерево, МДФ и ДСП, Акриловое стекло, ПЭТ, Полистирол, Двухслойные пластики, Rowmark, Монолитный поликарбонат, Картон и бумага, Камень, Гранит, Мрамор, Керамика, Гипс, ПВХ, АБС, Текстолит, Алюминий
Редукторы XYРеменные
СмазкаЦентрализованная ручная

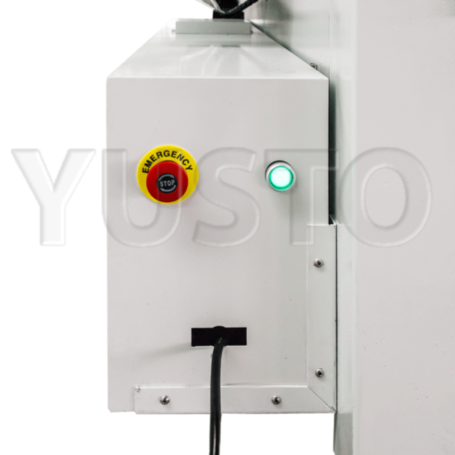

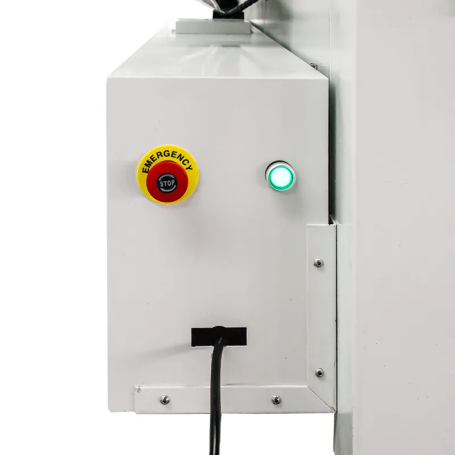

Системы защитыКнопка экстренной остановки
Мощность опционально устанавливаемых шпинделей3.2 кВт, 3.5 кВт, 4 кВт, 4.5 кВт, 6 кВт, 7.5 кВт
Структура порталаАлюминиевая усиленная балка с ребрами жесткости
Тип вакуумного столаСегментированный с Т - пазами
Количество вакуумных зон4
Тип вакуумных крановМеханические
Система управленияRichAuto A11
Количество концевых датчиков3 шт
Тип концевых датчиковИндуктивные XYZ
Тип данныхG-Код
Скорость холостого перемещения35000 мм/мин
Рабочая скорость25000 мм/мин
Тип исполненияНастольный
Дискретность0.0254 мм
СтанинаСварная толстостенная из стального профиля прямоугольного сечения с термическим отпуском
Тип и размер цангиER25
Тип охлаждения шпинделяЖидкостное
Частота вращения шпинделя6000-24000 об/мин
Высота портала по оси Z200 мм
Тип датчика калибровки инструментаРучной
Смена инструментаРучная
Тип двигателяДвухфазный шаговый
Тип рабочего столаВакуумный стол
Базовая точность (XYZ)0.02 мм
Точность позиционирования0.05 мм
Структура оси XРельсы квадратные HIWIN 20 мм, Косозубая рейка WHN
Структура оси YРельсы квадратные HIWIN 20 мм, Косозубая рейка WHN
Структура оси ZРельсы квадратные HIWIN - 20, ШВП 20
Дополнительная оснасткаНасадка на шпиндель, Кронштейн для аспирации, Виброопоры
Интерфейс подключенияUSB
Поддерживаемое программное обеспечениеType 3, ArtCam, Rhino, SprutCAM, MasterCAM, Type3, PowerMill, SolidCAM, Alphacam, FeatureCAM, др.
Рабочая температура10 — 45 °C
Потребляемая мощность3800 Вт
Электропитание380 Вольт
Размер в упаковке2080 × 1930 × 1870 мм
Масса нетто900 кг
Масса брутто1000 кг
Гарантия12 месяцы
Страна производстваКНР
Объем памяти512 МБ
